Eine saubere Netzwerkinstallation steht und fällt mit der richtigen Aderbelegung. Beim T568B-Schema geht es darum, die acht Leiter eines Twisted-Pair-Kabels so auf Stecker, Buchsen und Patchpanel zu legen, dass Ethernet stabil, nachvollziehbar und später wartbar bleibt. Die TIA führt die Normenfamilie heute als TIA-568-D; die B-Belegung ist trotzdem im Alltag weiterhin relevant, weil sie in vielen Bestands- und Neuinstallationen als feste Verdrahtungslogik dient.
Die wichtigsten Punkte auf einen Blick
- T568B ist ein Verdrahtungsschema für Ethernet, keine eigene Kabelkategorie.
- Die Pinfolge bestimmt die Adern an Stecker und Dose, nicht die maximale Geschwindigkeit.
- T568A und T568B sind technisch gleichwertig, solange beide Enden identisch aufgelegt werden.
- Für die Praxis zählen kurze Entdrillung, saubere Beschriftung und ein Test nach der Montage.
- Bei Gigabit, 10 Gigabit und PoE entscheidet die Qualität der gesamten Strecke mehr als die Farbreihe selbst.
Was T568B im Ethernet-Kabel wirklich festlegt
T568B beschreibt die Reihenfolge der acht Adern in einem 8P8C-Stecker oder einer passenden Anschlussdose. Umgangssprachlich wird dafür oft weiter „RJ45“ gesagt, technisch sauberer ist aber 8P8C. Der entscheidende Punkt ist: Das Schema legt die Kontaktbelegung fest, nicht die Leistungsklasse des Kabels. Ein Cat-5e-, Cat-6- oder Cat-6A-Kabel kann also nach demselben Verdrahtungsmuster aufgelegt werden.
In der Praxis trennt man drei Dinge sauber voneinander: die Kabelkategorie, die Belegung und die Art der Anwendung. Ein gutes Kabel mit schlechter Auflegung bleibt ein Problemkandidat. Ein einfacheres Kabel mit sauberer Verarbeitung kann dagegen erstaunlich robust laufen. Genau deshalb ist die Verdrahtungsnorm so wichtig: Sie schafft Wiederholbarkeit und macht Fehlersuche deutlich einfacher.
Wer die Belegung versteht, erkennt auch schneller, warum ein Netz nicht wegen des Farbcodes „schnell“ oder „langsam“ wird. Die eigentliche Frage lautet immer: Sind die Paare korrekt geführt, sind die Kontakte sauber aufgelegt und passt das Ganze zur restlichen Strecke? Damit ist der Weg frei für die konkrete Pinbelegung.

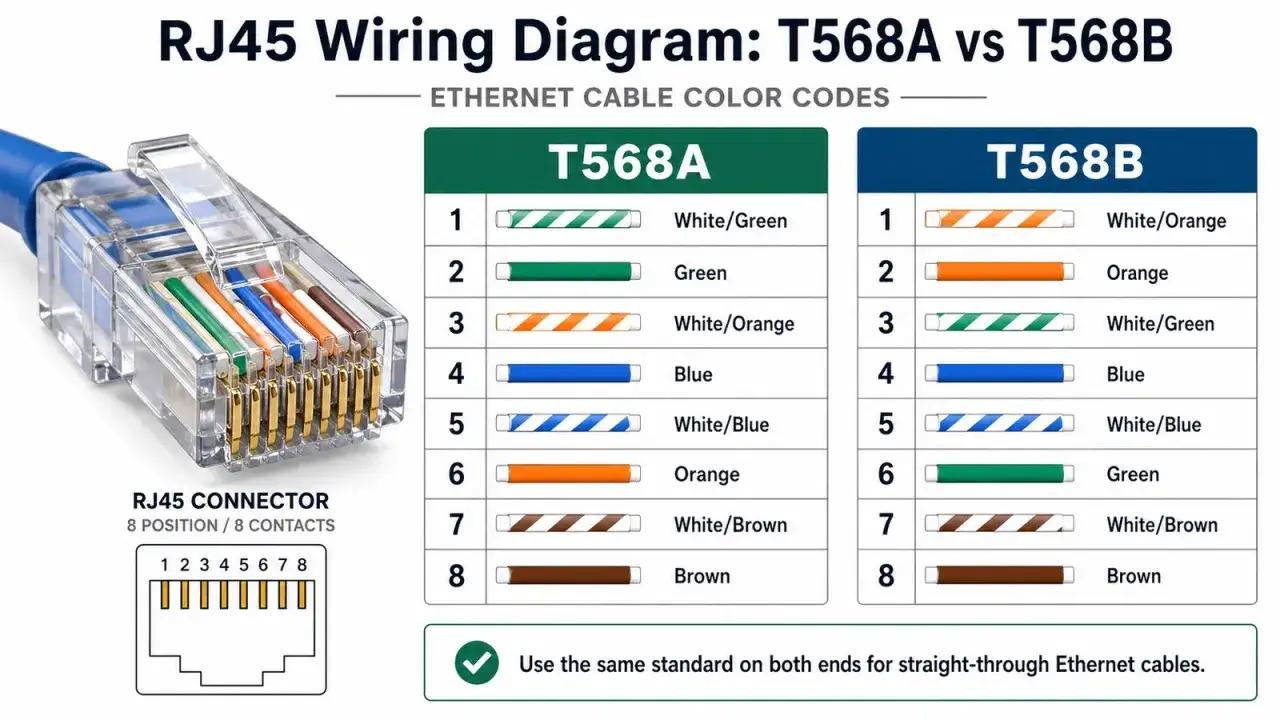

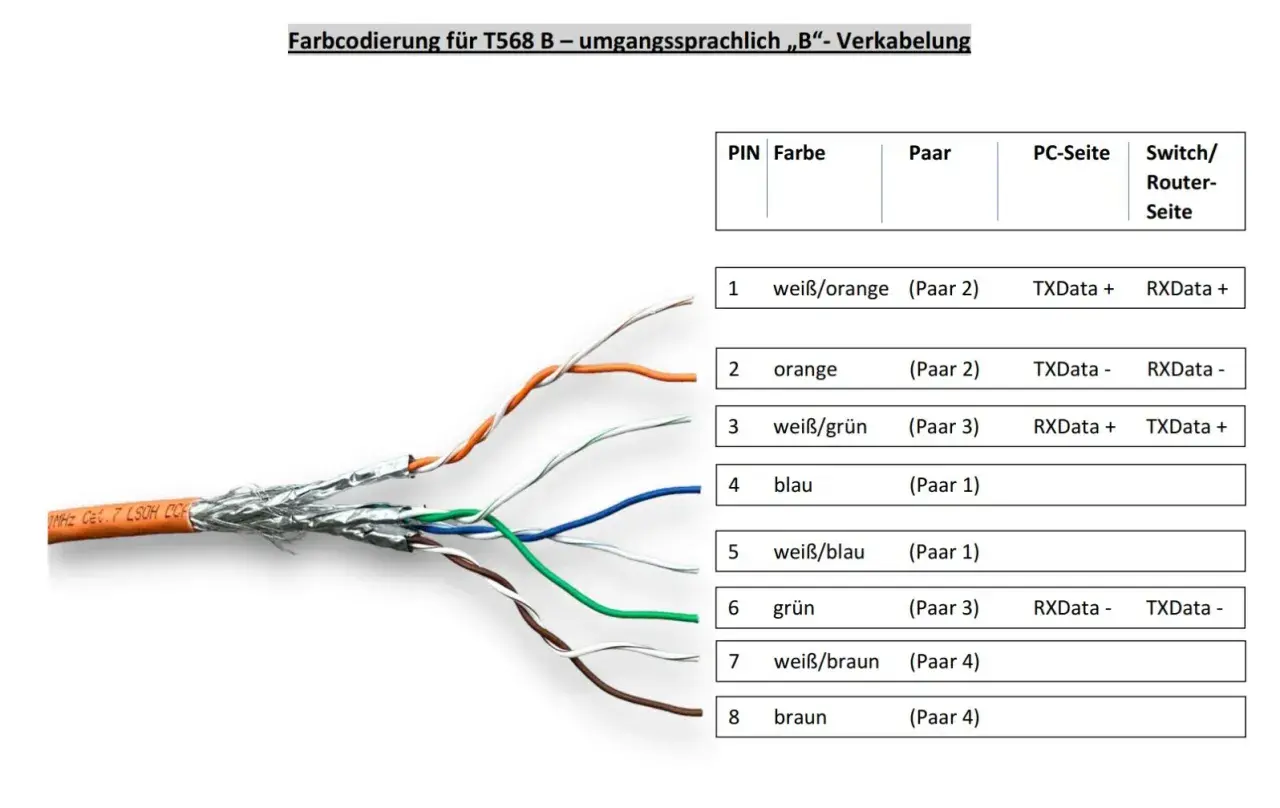

So sieht die Belegung von Pin 1 bis 8 aus
Die Belegung ist einfach, wenn man sie einmal sauber liest. Entscheidend ist nicht nur die Farbe, sondern auch die richtige Zuordnung zu den Kontakten. Bei T568B sieht die Reihenfolge so aus:
| Pin | T568A | T568B | Hinweis |
|---|---|---|---|
| 1 | weiß/grün | weiß/orange | Beginn des ersten Adernpaares |
| 2 | grün | orange | Partner von Pin 1 |
| 3 | weiß/orange | weiß/grün | Teil des nächsten Paars |
| 4 | blau | blau | unverändert |
| 5 | weiß/blau | weiß/blau | unverändert |
| 6 | orange | grün | Partner von Pin 3 |
| 7 | weiß/braun | weiß/braun | unverändert |
| 8 | braun | braun | unverändert |
Wichtig ist der Blick auf die Paare: Pins 1 und 2 gehören zusammen, 3 und 6 gehören zusammen, 4 und 5 gehören zusammen, 7 und 8 gehören zusammen. Wenn diese Paarstruktur beim Auflegen zerstört wird, entstehen die typischen Probleme erst später - oft genau dann, wenn Geschwindigkeit, Störfestigkeit oder PoE plötzlich eine Rolle spielen. Wer die Zuordnung sauber beherrscht, kann nun sinnvoll zwischen A und B entscheiden.
T568A oder T568B, wann ich welchen Standard wähle
Technisch sind beide Varianten gleichwertig. Der Unterschied liegt nicht in der Übertragungsqualität, sondern in der Reihenfolge der Paare auf den Kontakten 1, 2, 3 und 6. In einem homogenen Netz spielt das keine Leistungsrolle, solange alle Anschlusspunkte identisch ausgeführt sind.
| Kriterium | T568A | T568B | Was ich daraus ableite |
|---|---|---|---|
| Technische Leistung | gleich | gleich | kein Vorteil für eine Variante |
| Bestandsinstallation | an vorhandene Struktur anpassen | an vorhandene Struktur anpassen | Konsequenz ist wichtiger als Geschmack |
| Neubau | geeignet | geeignet | ein Schema festlegen und dokumentieren |
| Fehlersuche | einheitlich leicht nachvollziehbar | einheitlich leicht nachvollziehbar | gemischte Systeme erzeugen unnötige Fehlerquellen |
Wenn ich neu plane, entscheide ich nicht nach Sympathie für A oder B, sondern nach der vorhandenen Infrastruktur. In vielen Umgebungen ist T568B verbreitet, weil es historisch oft der praktische Default war. Entscheidend bleibt aber immer: Ein Gebäude, ein Schema, eine Dokumentation. Genau dort trennt sich saubere Verkabelung von Bastellösung.
So lege ich eine Buchse, ein Patchpanel oder einen Stecker sauber auf
Bei der eigentlichen Montage geht es nicht um Eile, sondern um Kontrolle. Ein sauber aufgelegter Anschluss entsteht in wenigen klaren Schritten:
- Ich prüfe zuerst, ob es sich um Verlegekabel mit massivem Leiter oder um Litzen für Patchkabel handelt. Nicht jeder Stecker passt zu jedem Kabeltyp.
- Dann setze ich den Mantel nur so weit ab, wie es nötig ist. Je weniger Aderlänge unnötig frei liegt, desto besser bleibt das Paarverhalten erhalten.
- Die Adern führe ich nach Beschriftung oder Farbcode ein, nicht nach Erinnerung. Gerade an Dosen und Keystones spart das später viel Zeit.
- Ich halte die Verdrillung der Paare so lange wie möglich bis zur Kontaktstelle. Genau dort entsteht sonst ein unnötiger Qualitätsverlust.
- Danach presse oder schlage ich die Kontakte sauber auf und kontrolliere, ob jede Ader wirklich an ihrem vorgesehenen Platz sitzt.
- Zum Schluss teste ich die Strecke. Ein Durchgangsprüfer reicht für grobe Fehler, ein Zertifizierer zeigt mir, ob die Verbindung auch elektrisch sauber ist.
Der wichtigste praktische Unterschied ist oft dieser: In einer festen Gebäudeverkabelung arbeite ich meist mit Dosen, Keystone-Modulen und Patchpaneln, während fertige Patchkabel in der Regel nicht vor Ort neu gecrimpt werden sollten. Das spart Fehler und erhöht die Reproduzierbarkeit. Wer hier sauber trennt, vermeidet die meisten späteren Überraschungen.
Die häufigsten Fehler, die ich in der Praxis immer wieder sehe
Die meisten Probleme entstehen nicht durch den Standard selbst, sondern durch kleine Nachlässigkeiten bei der Umsetzung. Typische Fehler sind:
- Die Enden sind gemischt aufgelegt, also etwa einmal A und einmal B, obwohl ein gerades Kabel gebraucht wird.
- Die Paare werden zu weit entdrillt, damit das Auflegen „einfacher“ wirkt.
- Es wird ein Steckertyp verwendet, der nicht zum Leiteraufbau des Kabels passt.
- Die Adern sitzen zwar optisch korrekt, sind aber nicht vollständig in den Kontakt eingedrückt.
- Nach dem Crimpen oder Auflegen wird nicht geprüft, ob alle Kontakte sauber durchverbunden sind.
Das Gemeine daran: Ein Kabel kann trotz solcher Fehler zunächst noch irgendwie funktionieren, besonders bei kurzen Strecken oder nur 100 Mbit/s. Spätestens bei Gigabit, 10 Gigabit oder hoher PoE-Last werden diese Schwächen aber sichtbar. Deshalb prüfe ich nach der Montage immer, bevor ich die Strecke als erledigt behandle. Als Nächstes lohnt sich der Blick darauf, was am Ende wirklich die Geschwindigkeit und Stabilität begrenzt.
Warum der Farbcode allein noch kein gutes Netz macht
In einer sauberen Installation ist die Farbreihenfolge nur ein Teil der Wahrheit. Mindestens ebenso wichtig sind Kabelkategorie, Gesamtlänge, Störumgebung und die Qualität der Terminierung. Für strukturierte Verkabelungen gilt in der Praxis weiterhin die bekannte 100-Meter-Grenze des Kanals, meist als Kombination aus fest verlegter Strecke und Patchkabeln gedacht. Genau dort entscheidet sich, ob ein Link im Alltag stabil bleibt.
| Faktor | Warum er zählt | Praktische Konsequenz |
|---|---|---|
| Kabelkategorie | bestimmt Bandbreite und Reserve | Für 1 Gbit/s reicht oft Cat 5e, für 10GBASE-T plane ich heute eher Cat 6A ein |
| Gesamtlänge | zu lange Kanäle verschlechtern die Signalreserve | Strecken sauber messen, nicht schätzen |
| Kontaktqualität | schlechte Übergänge erzeugen Dämpfung und Fehler | sauber auflegen und prüfen |
| PoE-Belastung | höhere Ströme machen schlechte Kontakte sichtbarer | hochwertige Komponenten und saubere Klemmpunkte verwenden |
Gerade bei PoE, Access Points, Kameras oder kleinen Switch-Uplinks sehe ich immer wieder denselben Denkfehler: Der Blick geht zuerst auf die Belegung, dabei liegt das eigentliche Problem oft in der Kabelqualität oder in einer schlampigen Montage. Die Farbreihenfolge kann korrekt sein, und trotzdem bricht die Verbindung unter Last ein. Deshalb bewerte ich Verkabelung immer als Gesamtsystem, nicht als reine Farbaufgabe.
Was ich bei neuen Netzwerken heute standardmäßig festlege
Wenn ich eine neue Struktur plane, lege ich vor allem drei Dinge fest: das einheitliche Verdrahtungsschema, die Dokumentation und die Prüfroutine. So bleibt die Anlage auch dann verständlich, wenn später jemand anderes daran arbeitet. Genau das ist in der Praxis oft mehr wert als die Frage, ob man A oder B bevorzugt.
- Ich nutze auf einer Strecke konsequent dasselbe Schema für Dosen, Patchpanel und Kabelenden.
- Ich beschrifte Ports und Leitungen so, dass man sie ohne Rätselraten zurückverfolgen kann.
- Ich setze auf passende Komponenten für die jeweilige Kategorie, statt an Steckern zu sparen.
- Ich teste jede Strecke nach dem Auflegen und behandle ungetestete Leitungen nicht als fertig.
- Ich plane Patchkabel eher kurz und sauber als lang und „irgendwie passend“.
Wenn keine bestehende Vorgabe im Gebäude vorliegt, ist T568B als Default im Alltag gut handhabbar, weil viele Teams und Installationen damit vertraut sind. Wirklich wichtig ist aber nicht das Etikett, sondern die Konsequenz: einheitlich auflegen, sauber dokumentieren, nachmessen. Genau so entsteht eine Netzwerkinfrastruktur, die nicht nur heute läuft, sondern auch in der nächsten Erweiterung noch nachvollziehbar bleibt.
