In Funk-, Antennen- und Hochgeschwindigkeits-Schaltungen entscheidet die Abstimmung zwischen Quelle, Leitung und Last oft darüber, ob ein Signal sauber ankommt oder teilweise zurückgeworfen wird. Genau darum geht es bei impedance matching: die elektrische Umgebung so zu formen, dass Leistung, Signalform und Stabilität zusammenpassen. Ich zeige hier, wie das technisch funktioniert, welche Netzwerktypen sich in der Praxis bewähren und woran Projekte in Telekommunikation und Infrastruktur am häufigsten scheitern.
Die wichtigsten Punkte auf einen Blick
- Impedanzanpassung reduziert Reflexionen und verbessert die Übertragung, besonders in RF-, Antennen- und Hochgeschwindigkeitsdesigns.
- In der HF-Welt sind 50 Ω häufig der Referenzwert, in Verteil- und Videonetzen oft 75 Ω.
- Für schmalbandige Aufgaben reichen oft L-, Pi- oder T-Netzwerke; breitbandig sind Transformatoren, Übertrager oder eine saubere Leitungsführung oft robuster.
- Bei digitalen Signalen geht es häufig eher um kontrollierte Leitungsimpedanz und saubere Terminierung als um klassische Leistungsanpassung.
- Gute Messung mit Netzwerkanalysator, Smith-Diagramm und korrekter Referenzebene ist oft wichtiger als ein nur rechnerisch perfektes Ergebnis.
- Das reale Gehäuse, Kabel, Steckverbinder und die Umgebung verändern den Abgleich oft stärker als das Datenblatt vermuten lässt.
Was bei der Anpassung im Kern passiert
Wenn ich eine Anpassung beurteile, trenne ich zuerst drei Dinge: den realen Anteil der Impedanz, den Blindanteil und die Frage, ob ich auf maximale Leistung oder auf saubere Signalform optimiere. Für reine Widerstände gilt eine einfache Regel, bei komplexen Impedanzen mit Kapazität und Induktivität brauche ich die konjugiert-komplexe Gegenrichtung, damit sich die Blindanteile aufheben. Praktisch heißt das: Eine Quelle und eine Last sollen nicht nur denselben Zahlenwert haben, sondern elektrisch so zueinander passen, dass das Signal nicht unnötig an der Schnittstelle pendelt.
In RF-Schaltungen ist das besonders sichtbar, weil dort häufig mit 50 Ω gearbeitet wird, teils auch mit 75 Ω in Verteil- und Videonetzwerken. Bei Antennen gilt dieselbe Logik, aber die reale Umgebung verändert den Zielwert schnell: Gehäuse, Massefläche, Kabel und sogar der Montageort verschieben die Impedanz. Genau deshalb ist der erste Blick auf das Datenblatt nie das Ende der Analyse, sondern nur der Startpunkt. Im nächsten Schritt geht es darum, welche Schäden eine Fehlanpassung tatsächlich verursacht.
Warum Fehlanpassung spürbar wird
Fehlanpassung klingt abstrakt, zeigt sich aber sofort in der Messung. Ein Teil der Energie läuft zurück zur Quelle, was den nutzbaren Pegel senkt und in Sendestufen die thermische Last erhöht. In digitalen Leitungen kommen Overshoot und Ringing dazu, also Überschwingen und Nachschwingen an den Flanken, was EMV-Probleme oder Fehltrigger auslösen kann.
| Beobachtung | Wahrscheinliche Ursache | Was ich zuerst prüfe |
|---|---|---|
| Hohes SWR oder schlechte Rückflussdämpfung | Last passt nicht zur Leitung oder zur Quelle | Antenne, Kabel, Steckverbinder und Referenzebene |
| Überschwingen und Klingeln an digitalen Flanken | Leitung nicht sauber terminiert oder zu viele Stubs | Treiber, Abschluss, Leiterbahnlänge und Rückstrompfad |
| Verstärker wird warm, obwohl der Pegel nicht hoch wirkt | Reflektierte Leistung wird nicht sinnvoll abgegeben | Anpassung der Ausgangsstufe und tatsächliche Last |
| Reichweite sinkt trotz nominell guter Sendeleistung | Antenne arbeitet außerhalb ihrer realen Umgebung | Einbauort, Gehäuse, Polarisation und Umgebungseinfluss |
Für mich ist das der Punkt, an dem Theorie und Betrieb zusammenfallen: Je sauberer die Anpassung, desto berechenbarer verhält sich das System im Feld, und genau deshalb lohnt sich der Blick auf die Netzwerke, mit denen ich solche Abweichungen tatsächlich korrigiere.
Welche Anpassnetzwerke ich zuerst prüfe

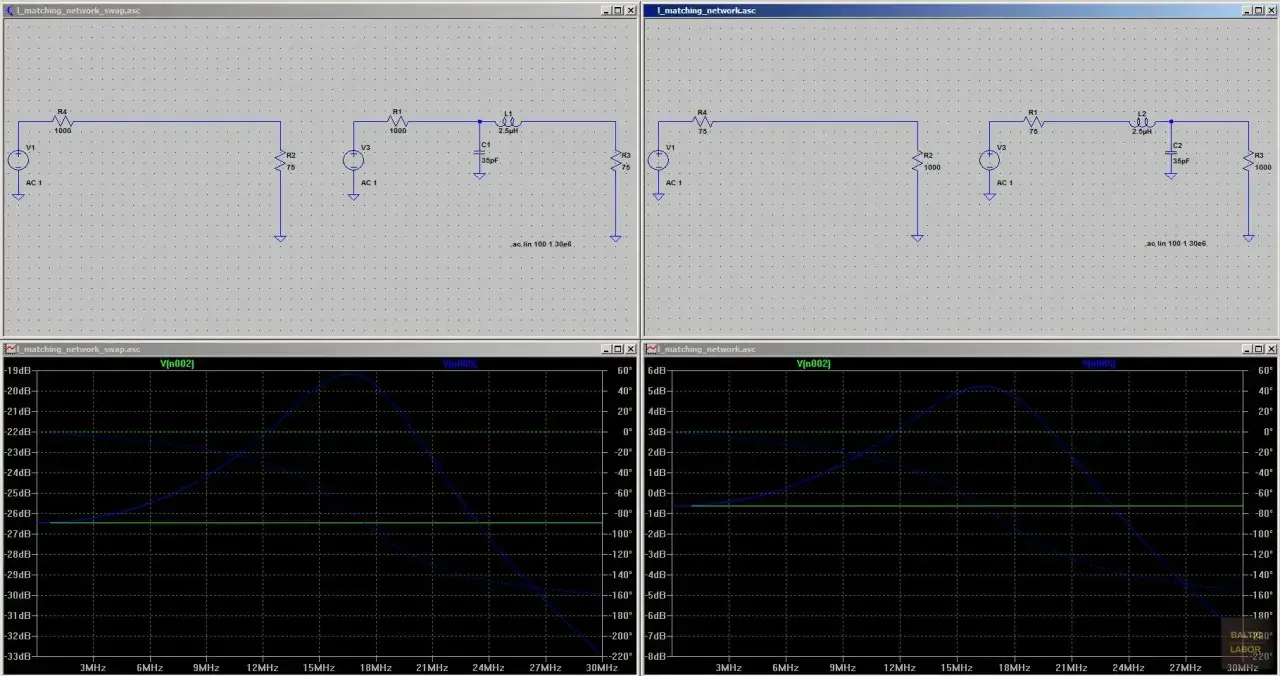

Ich beginne fast immer mit dem einfachsten Netzwerk, das den Frequenzbereich noch trägt. Ein L-Netzwerk ist für eine Einzelfrequenz oft die pragmatischste Lösung, weil es mit zwei reaktiven Bauteilen auskommt und wenig Verlust erzeugt. Pi- und T-Netzwerke geben mir mehr Spielraum beim Tuning, kosten aber Bauteile, Platz und manchmal Bandbreite.
| Netzwerk | Wann ich es nutze | Stärke | Grenze |
|---|---|---|---|
| L-Netzwerk | Einzelfrequenz, kleine bis mittlere Anpassaufgabe | Sehr simpel, oft wenig Verlust, nur zwei reaktive Bauteile | Schmalbandig und nur für bestimmte Impedanzbereiche sinnvoll |
| Pi-Netzwerk | Wenn ich mehr Spielraum beim Tuning brauche | Flexibel, gut für Feinabstimmung und häufig in RF-Stufen nützlich | Mehr Bauteile, empfindlicher gegenüber parasitären Effekten |
| T-Netzwerk | Wenn ein größerer Anpassbereich sinnvoll ist | Breite Transformationsmöglichkeiten | Kann komplexer sein und mehr Verlust einführen |
| Übertrager oder Balun | Für galvanische Trennung oder symmetrisch zu unsymmetrisch | Praktisch, wenn die Topologie passt | Kernmaterial, Sättigung und Bandbreite begrenzen den Einsatz |
| Dämpfungsglied | Wenn Robustheit wichtiger ist als Effizienz | Stabilisiert, entkoppelt und macht das Verhalten berechenbarer | Verschwendet Leistung, oft bewusst um 3 dB oder mehr |
Der entscheidende Trade-off ist fast immer derselbe: Je gezielter die Anpassung, desto schmaler wird sie oft. Für Labormessungen und eng definierte Bänder ist das ideal; für breitbandige Infrastruktur oder wechselnde Umgebungen kann ein robusteres, etwas weniger ehrgeiziges Netzwerk die bessere Wahl sein. Genau deshalb frage ich nicht nur, wie gut die Spitze aussieht, sondern wie viel Genauigkeit im echten Betrieb überhaupt sinnvoll ist.
Wann Perfektion nicht das richtige Ziel ist
Nicht jedes System will maximale Leistungsübertragung. Bei Vorverstärkern kann ein auf Spitzenleistung optimierter Abgleich das Rauschverhalten verschlechtern; bei breiten Datenpfaden zählt oft Stabilität mehr als das letzte halbe Dezibel. Ich nehme dann lieber eine Lösung, die über Temperatur, Toleranzen und verschiedene Kabel sauber bleibt, als eine Spitzenkurve, die im Gehäuse sofort zusammenfällt.
- Ich optimiere auf Bandbreite statt auf einen perfekten Einzelpunkt, wenn das Signal über einen größeren Frequenzbereich sauber bleiben muss.
- Ich opfere etwas Effizienz, wenn ein Dämpfungsglied oder eine kleine Entkopplung die Stabilität deutlich verbessert.
- Ich priorisiere das Rauschmaß, wenn eine Empfangsstufe empfindlicher ist als die Sendeleistung stark.
- Ich akzeptiere leichte Abweichungen, wenn Fertigungstoleranzen, Temperatur oder Gehäuseeinbau den idealen Wert sonst sofort verschieben würden.
Ein einfaches Beispiel ist ein Dämpfungsglied: Es vernichtet absichtlich Leistung, verbessert aber oft Entkopplung, Anpassung und Vorhersagbarkeit. Genau diese Art von Kompromiss ist in echten Netzen manchmal professioneller als der Versuch, jede Restabweichung wegzutunen. Als Nächstes schaue ich mir an, wie ich von der Theorie in einen belastbaren Abgleich komme.
So gehe ich bei Messung und Abgleich vor
Ich arbeite bei jedem Abgleich in derselben Reihenfolge, weil sie Fehler reduziert:
- Ich definiere zuerst Arbeitsfrequenz, Bandbreite und das eigentliche Ziel, also Leistung, Rauschverhalten oder Signalform.
- Ich messe die reale Last am späteren Einbaupunkt, nicht nur auf dem nackten Labortisch.
- Ich setze die Referenzebene so nah wie möglich an Bauteil oder Antennenport und rechne Kabel sowie Adapter heraus, wenn nötig per De-Embedding.
- Ich simuliere die Anpassung mit den erwarteten parasitären Effekten, denn Drahtlängen, Pads und Gehäuse wirken im HF-Bereich schnell mit.
- Ich baue mit kurzen, sauberen Leitungen und einer durchgehenden Masseführung, damit der Aufbau nicht selbst zum Fehler wird.

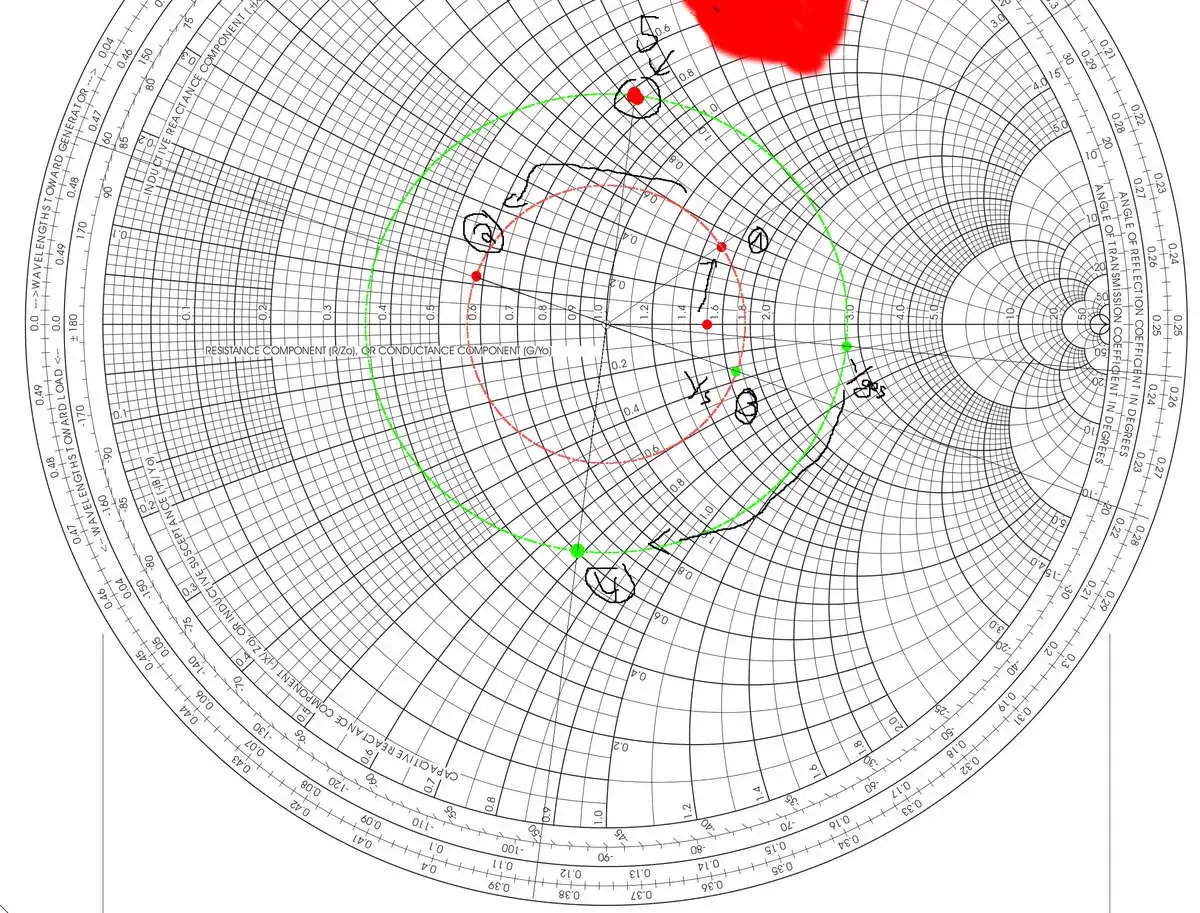

- Ich prüfe mit Netzwerkanalysator, Smith-Diagramm und Rückflussdämpfung, ob die Richtung der Korrektur wirklich stimmt.
| Werkzeug | Wofür ich es nutze |
|---|---|
| Netzwerkanalysator | Für S11, Impedanzverlauf und die genaue Lage auf dem Smith-Diagramm |
| Smith-Diagramm | Um zu sehen, ob ich eher kapazitiv oder induktiv gegensteuern muss |
| Port-Extension und De-Embedding | Um Kabel, Adapter und andere Messfehler aus der Referenzebene herauszurechnen |
| SWR-Meter | Für eine schnelle Orientierung im Feld, wenn es nicht um Detaildiagnose geht |
Texas Instruments zeigt in einem Antennenbeispiel, dass schon kleine Bauteilanpassungen messbar etwas bewegen können: Dort verbesserte sich das SWR von 1,54:1 auf 1,07:1. Solche Werte sind kein Schönheitsdetail, sondern ein Hinweis darauf, dass die Anpassung am richtigen Punkt tatsächlich Wirkung hat. Die Messergebnisse sind aber nur dann belastbar, wenn ich die typischen Fallstricke vermeide.
Typische Fehler bei Antennen, Leiterbahnen und Kabeln
Die meisten Probleme entstehen nicht durch die Idee der Anpassung, sondern durch den Aufbau. Ein sauber berechnetes Netzwerk kann im fertigen Gerät scheitern, wenn Masseflächen unterbrochen sind, ein Pigtail zu lang ist oder die Antenne zu nah an Metall sitzt. Gerade bei schnellen digitalen Signalen wird das schnell sichtbar, weil schon Flanken im Nanosekundenbereich auf Leitungslänge und Rückstrompfad reagieren.
| Fehler | Wie er sich zeigt | Was meist hilft |
|---|---|---|
| Zu lange Stubs oder Pigtails | Ringing, zusätzliche Reflexionen, schlechtere Messwerte | Leitungen kürzen und Abzweige minimieren |
| Falsche Referenzebene | Der Messwert sieht gut aus, aber der reale Einbau nicht | Kalibrierung, Port-Extension oder De-Embedding sauber anwenden |
| Antenne zu nah an Metall oder Gehäuse | SWR driftet nach dem Einbau, Reichweite schwankt | Abstand, Orientierung und Gehäusegeometrie anpassen |
| Leiterbahnen ohne kontrollierte Impedanz | Overshoot, Timing-Probleme und EMV-Nebenwirkungen | Spurbreite, Lagenaufbau und Abschluss gezielt auslegen |
| Steckverbinder und Adapter unterschätzt | Messung am Tisch gut, System im Feld deutlich schlechter | Den kompletten Signalpfad als ein System betrachten |
Bei Leitungen mit schnellen Flanken reicht es oft nicht, nur den Widerstand zu betrachten. Entscheidend ist die kontrollierte Leitungsimpedanz, also die geometrisch definierte Eigenschaft der Spur oder des Koaxkabels, zusammen mit einer passenden Terminierung am Ende der Strecke. Genau an diesem Punkt kippen viele Projekte unnötig von „gut gerechnet“ zu „schlecht eingebaut“, und deshalb ist der letzte Abschnitt oft der wichtigste.
Was am Ende im Feld wirklich zählt
Für mich ist die beste Anpassung die, die unter realen Bedingungen noch funktioniert. In Außenstandorten, an Masten, in wetterfesten Gehäusen oder in verteilten Telekommunikationssystemen zählen deshalb nicht nur theoretische Werte, sondern Temperatur, Feuchtigkeit, mechanische Toleranzen und die Qualität jedes Steckers und jeder Lötstelle. Wer hier robust plant, spart später mehr Zeit als mit jeder letzten Nachjustierung im Labor.
Darum denke ich bei der Anpassung immer in drei Ebenen: erst die Physik der Last, dann das Netzwerk, dann der Aufbau. Wenn alle drei zusammenpassen, wird aus einer sauberen Theorie ein belastbares System, und genau das ist der Punkt, an dem gute Elektronik wirklich sichtbar wird.
