PSK gehört zu den Modulationsarten, die in der Praxis oft unscheinbar wirken, aber in vielen Funk- und Datenstrecken eine tragende Rolle spielen. Der englische Fachbegriff PSK modulation beschreibt ein Verfahren, bei dem digitale Informationen nicht über die Amplitude, sondern über feste Phasenlagen eines Trägers kodiert werden. Für die Signalverarbeitung ist das besonders interessant, weil man daran gut sieht, wie Bits, Symbolrate, Synchronisation und Störanfälligkeit zusammenhängen.
Die wichtigsten Punkte auf einen Blick
- PSK überträgt Daten über Phasenänderungen eines hochfrequenten Trägers, nicht über dessen Lautstärke.
- BPSK ist am robustesten, QPSK ist meist der beste Kompromiss, 8-PSK liefert mehr Bits pro Symbol, braucht aber sauberere Empfangsbedingungen.
- Der Empfänger muss Phase und Takt präzise zurückgewinnen, sonst kippen Phasenfehler schnell in Bitfehler.
- Gray-Codierung und differenzielle Verfahren helfen, ersetzen aber kein gutes Linkbudget.
- In schmalbandigen Funkstrecken, Satelliten- und Richtfunkverbindungen bleibt PSK technisch sehr relevant.
Was PSK in der Signalverarbeitung eigentlich tut

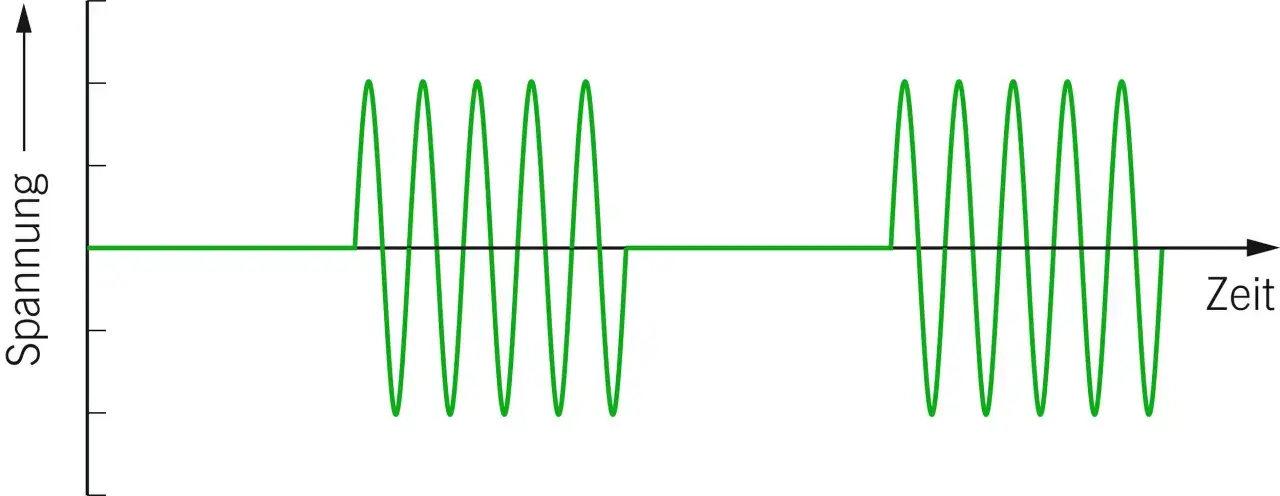

Ich lese PSK immer zuerst als saubere Übersetzung von digitaler Information in einen physikalischen Zustand: Der Träger bleibt in der Frequenz gleich, aber seine Phase springt zwischen definierten Winkeln. Genau diese Phasenlage trägt die Information, während die Welle selbst als elektromagnetisches Signal durch den Kanal läuft. Das macht PSK elegant, weil die Symbolzustände klar trennbar sind und sich gut im Konstellationsdiagramm darstellen lassen.
In der Signalverarbeitung ist wichtig, dass sich PSK nicht nur auf den Sender beschränkt. Schon bei der Wahl der Symbolfolge, der Filterung und der Abtastung entscheidet sich, wie gut der Empfänger später die Phasenpunkte erkennt. Praktisch bedeutet das: Je sauberer der gesamte Pfad ist, desto näher bleibt das empfangene Signal an den idealen Punkten auf dem Einheitskreis. Die Idee ist einfach, die Umsetzung im realen Kanal aber nie komplett trivial.
Besonders nützlich ist PSK dort, wo Bandbreite wertvoller ist als maximale Einfachheit. Mit steigender Anzahl an Phasenstufen steigt die Informationsdichte pro Symbol, aber auch die Empfindlichkeit gegenüber Rauschen und Phasenfehlern. Wie schnell diese Balance kippt, sieht man am besten im Vergleich der gängigen Varianten.
Wie Bits zu stabilen Phasenlagen werden
Der Kern ist schlicht: Bits werden in Symbole übersetzt, und jedes Symbol bekommt eine definierte Phase. Bei binären Verfahren stehen zwei Phasen für zwei Zustände, bei M-PSK wächst die Anzahl der Phasen typischerweise als Potenz von zwei, damit sich ganze Bitgruppen pro Symbol abbilden lassen. So entstehen aus einem Bitstrom diskrete Phasenwerte, die der Sender auf den Träger legt.
Im Empfänger reicht es aber nicht, nur „irgendeine Phase“ zu messen. Er braucht eine Referenz, also eine Rückgewinnung von Trägerphase und Taktsignal. Genau dort zeigt sich, wie viel Signalverarbeitung wirklich im System steckt: Ein Phasenfehler dreht die Konstellation, ein Frequenzoffset lässt sie langsam wandern, und schlechtes Timing verschmiert die Symbolgrenzen.
Warum der Empfänger eine Referenz braucht
Bei kohärenter Demodulation vergleicht der Empfänger das eingehende Signal mit einem lokalen Oszillator. Diese Referenz muss eng genug an Senderfrequenz und -phase liegen, sonst werden aus klaren Symbolpunkten schnell unsaubere Wolken. In der Praxis erledigen das Phasenregelkreise, Trägernachführung und Timing-Recovery-Blöcke. Das ist kein Luxus, sondern die Voraussetzung dafür, dass PSK überhaupt mit verlässlicher Bitfehlerrate funktioniert.
Lesen Sie auch: Bandstoppfilter verstehen – Störungen gezielt entfernen
Was Gray-Codierung im Fehlerfall bringt
Gray-Codierung sorgt dafür, dass benachbarte Symbole sich nur in einem Bit unterscheiden. Das klingt nach einem kleinen Detail, reduziert aber die Schadenshöhe bei leichten Phasenfehlern deutlich. Wenn ein Symbol knapp in das Nachbarfeld rutscht, kippt nicht gleich eine ganze Bitgruppe. Für robuste Systeme ist das oft der Unterschied zwischen „noch brauchbar“ und „unnötig fehleranfällig“.
Bei instabilen oder schwer synchronisierbaren Kanälen kann außerdem Differential PSK helfen. Dann zählt nicht mehr die absolute Phase, sondern die Änderung zwischen zwei Symbolen. Das entspannt die Referenzanforderung, kostet aber in der Regel etwas Empfangsreserve. Wer diesen Kompromiss versteht, plant deutlich realistischer.
BPSK, QPSK und 8-PSK im direkten Vergleich
Der praktische Unterschied zwischen den PSK-Varianten lässt sich sehr gut an Bits pro Symbol und Robustheit ablesen. Mehr Phasen bedeuten mehr Information pro Symbol, aber auch kleinere Winkelabstände zwischen den Zuständen. Genau dadurch wird das Verfahren dichter, aber empfindlicher.
| Variante | Bits pro Symbol | Robustheit | Typischer Einsatz |
|---|---|---|---|
| BPSK | 1 | Sehr hoch | Schwache Kanäle, Steuerkanäle, Referenz- und Teststrecken |
| QPSK | 2 | Hoch | Allrounder in Satellit, Mobilfunk und Richtfunk |
| 8-PSK | 3 | Mittel | Wenn mehr Spektrumeffizienz gebraucht wird und der Kanal sauber genug ist |
| 16-PSK | 4 | Eher gering | Eher Spezialfälle als Standardbetrieb |
Für viele Systeme ist QPSK der vernünftige Mittelweg. Es trägt doppelt so viele Bits pro Symbol wie BPSK, ohne die Konstellation so eng zu machen wie 8-PSK oder noch höhere Ordnungen. In idealem AWGN-Verhalten liegen BPSK und QPSK bei gleichem Eb/N0 sogar sehr nah beieinander, weshalb QPSK in der Praxis oft der pragmatische Standard ist. Sobald die Bandbreite knapper wird oder der Kanal unruhiger ist, verschiebt sich diese Rechnung schnell wieder zugunsten von Robustheit statt Maximaldichte.
Ich würde höhere PSK-Ordnungen nur dann einsetzen, wenn die Linkqualität gut kontrollierbar ist und der Gewinn an Spektrumeffizienz den zusätzlichen Aufwand rechtfertigt. Genau an diesem Punkt kommt man automatisch zur Frage, was im Empfänger und im Kanal schiefgehen kann.
Warum der Empfänger die Phase erst sauber zurückholen muss
PSK ist empfindlich gegenüber allem, was die Phase verbiegt. Dazu gehören Phasenrauschen im Oszillator, Frequenzoffset zwischen Sender und Empfänger, Mehrwegeausbreitung, ungenaue Abtastung und Störungen durch nichtlineare Verstärker. Schon eine kleine Rotation der Konstellation kann bei höherwertigen Verfahren sichtbare Fehler erzeugen, obwohl das Signal auf dem Papier noch „gut genug“ aussieht.
Gerade bei realen Funkstrecken ist das kein theoretisches Problem. Ein Kanal kann zeitweise stabil wirken und wenige Millisekunden später deutlich verschmieren, etwa wenn Reflexionen, Temperaturdrift oder Lastwechsel im Frontend dazukommen. Deshalb prüfe ich bei PSK nie nur die Modulationsart, sondern immer auch die Qualität der Synchronisation und das Verhalten im Grenzbereich.
- Phasenrauschen verschiebt die Punkte im Konstellationsdiagramm und macht die Entscheidung unsicherer.
- Frequenzoffset lässt die Phase über die Zeit driften, was besonders bei längeren Symbolfolgen schadet.
- Mehrwegeausbreitung kann aus einem klaren Symbol ein verwischtes Mischbild machen.
- Timing-Fehler führen dazu, dass der Empfänger an der falschen Stelle abtastet.
Wenn diese Probleme nicht ausreichend beherrscht werden, ist nicht automatisch ein Wechsel weg von PSK nötig. Manchmal reicht eine stärkere Vorwärtsfehlerkorrektur, besseres Filtering oder ein robusteres Synchronisationsverfahren. Erst wenn das nicht genügt, ist eine andere Modulationsfamilie die bessere Wahl.
Wo PSK heute besonders sinnvoll ist
PSK ist überall dort stark, wo Bandbreite begrenzt ist und die Funkstrecke trotzdem vernünftig beherrschbar bleiben soll. Das gilt für Satellitenverbindungen, Richtfunk, Mobilfunkkanäle und viele Steuer- oder Pilotsignale in digitalen Systemen. In solchen Umgebungen ist die Kombination aus ordentlicher Spektrumeffizienz und gutem Empfangsverhalten oft wichtiger als maximale Rohdatenrate.
Für Netzwerke mit verteilten Standorten, langen Backhaul-Strecken oder knappen Funkressourcen ist das besonders relevant. In einer Infrastruktur, wie sie auch für abgelegene Regionen oder teure Anbindungen typisch ist, zählt nicht nur, wie viele Bits pro Hertz möglich sind, sondern wie stabil diese Bits unter realen Bedingungen ankommen. Genau deshalb bleibt PSK in Telekommunikationsnetzen ein Arbeitswerkzeug und kein Lehrbuchrest.
| Verfahren | Bandbreiteneffizienz | Robustheit gegen Phasenfehler | Hardwareanforderung | Praktische Einordnung |
|---|---|---|---|---|
| PSK | Gut | Mittel bis hoch, je nach Ordnung | Moderat | Solider Kompromiss für viele Funkstrecken |
| QAM | Sehr gut | Niedriger | Höher, linearer Verstärker ist wichtiger | Mehr Daten pro Hertz, aber anspruchsvoller im Betrieb |
| FSK | Eher geringer | Oft gut | Eher einfach | Robust, aber nicht die sparsamste Lösung bei Bandbreite |
Die Tabelle zeigt ziemlich klar, warum ich PSK nicht als „altmodisch“, sondern als vernünftig einschätze. Es ist genau die Art von Modulation, die in der Mitte zwischen Einfachheit und Effizienz sitzt. Aus diesem Spannungsfeld ergibt sich auch, welche Variante ich in einem konkreten Projekt zuerst wählen würde.
Welche PSK-Entscheidung ich in schmalbandigen Netzen am ehesten treffen würde
Wenn die Empfangsreserve knapp ist, würde ich mit BPSK starten. Wenn ein guter Allrounder gesucht ist, lande ich meist bei QPSK. Wenn Bandbreite wichtiger wird und der Kanal sauber genug ist, kann 8-PSK sinnvoll sein, aber ich würde es nicht als Standardannahme planen. Der größte Fehler ist fast immer, zu früh auf eine höhere Ordnung zu gehen und den Synchronisations- und Rauschabstand zu unterschätzen.
Für die Praxis prüfe ich zuerst vier Dinge: das Linkbudget, die erlaubte Bitfehlerrate, die Phasenstabilität des Systems und die Qualität der Nachbearbeitung im Empfänger. Wenn diese Punkte sauber aussehen, spielt PSK seine Stärken aus. Wenn nicht, verschiebt sich die Lösung oft nicht nur auf eine andere Modulation, sondern auf eine andere Architektur der gesamten Übertragungskette.
Am Ende ist PSK deshalb kein Nischenthema, sondern ein gutes Beispiel dafür, wie Signalverarbeitung und Netzpraxis zusammenlaufen. Wer versteht, warum Phasenlage, Synchronisation und Symboldichte zusammengehören, trifft in Funk- und Telekommunikationsprojekten deutlich bessere Entscheidungen.
