Ein data acquisition system verbindet Sensoren, Signalaufbereitung, A/D-Wandlung und Software zu einer Messkette, die physikalische und elektrische Größen zuverlässig sichtbar macht. In der Elektronik entscheidet es darüber, ob Spannungen, Ströme, Temperaturen, Frequenzen oder Schwingungen nur grob geschätzt oder sauber dokumentiert werden. Ich zeige hier, wie so ein System aufgebaut ist, worauf ich bei der Auswahl achte und welche Fehler in der Praxis am teuersten werden.
Die wichtigsten Punkte auf einen Blick
- Ein Messsystem ist nur so gut wie seine Messkette: Sensor, Signalaufbereitung, ADC, Takt und Software müssen zusammenpassen.
- Die richtige Bauform hängt vom Einsatz ab: USB, modularer Rack-Aufbau, Embedded-Logger oder verteilte Ethernet-Knoten lösen unterschiedliche Probleme.
- Abtastrate und Auflösung sind kein Marketingdetail: Zu wenig davon macht Messungen unbrauchbar, auch wenn die Hardware auf dem Papier modern wirkt.
- Galvanische Trennung und EMV sind entscheidend, sobald lange Leitungen, unterschiedliche Potentiale oder raue Umgebungen ins Spiel kommen.
- Infrastruktur- und Telekommunikationsprojekte profitieren besonders von lokaler Pufferung, sauberem Zeitstempel und robuster Fernanbindung.
Wie ein Messsystem in der Elektronik wirklich arbeitet
Ein gutes Messsystem macht nicht einfach nur Daten „irgendwie“ digital. Es erfasst ein elektrisches oder physikalisches Signal, bereitet es so auf, dass es zur Messaufgabe passt, und wandelt es mit einem definierten Zeitbezug in digitale Werte um. Genau deshalb ist es in der Elektronik mehr als ein Datensammler: Es ist die Brücke zwischen der realen Welt und der Auswertung am Rechner.
In der Praxis messe ich damit zum Beispiel Spannungsabfälle an Versorgungsschienen, Stromspitzen beim Einschalten, Temperaturverläufe an Leistungshalbleitern, Vibrationen an Motoren oder Pegel an Kommunikationsschnittstellen. Das System selbst erzeugt diese Werte nicht, sondern macht sie messbar, zeitlich einordenbar und auswertbar. Diese Unterscheidung klingt banal, ist aber wichtig, weil viele Fehlentscheidungen aus einer falschen Erwartung an das Gerät entstehen.
Die zentrale Frage lautet nicht: „Wie viele Kanäle hat das System?“, sondern: „Welche Signale muss ich mit welcher Genauigkeit, in welcher Geschwindigkeit und unter welchen Umgebungsbedingungen erfassen?“ Wer darauf keine klare Antwort hat, kauft schnell zu viel oder, häufiger, zu wenig.
Damit ist der Blick frei auf die eigentliche Messkette. Und genau dort entscheidet sich, ob ein Aufbau belastbare Ergebnisse liefert oder nur schöne Kurven.
Aus welchen Bausteinen die Messkette besteht

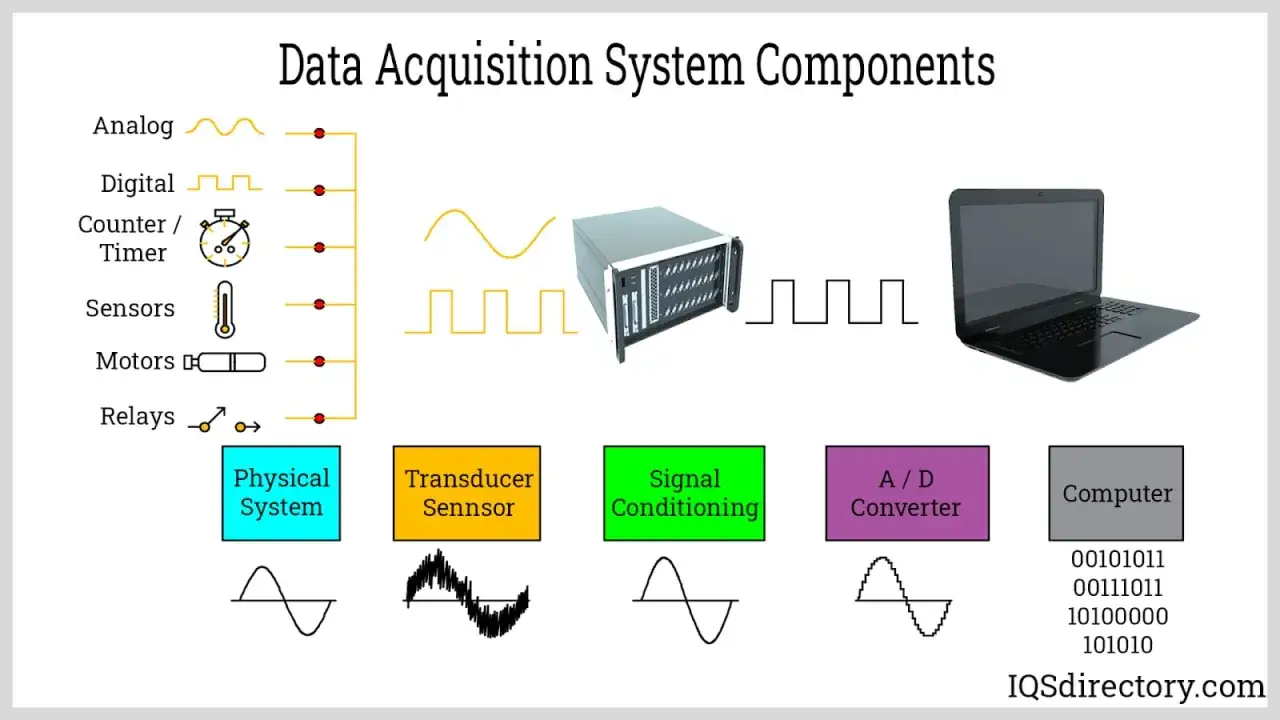

Ein Messaufbau wirkt oft komplex, folgt aber fast immer derselben Logik. Sensor, Signalaufbereitung, Wandlung, Zeitbasis und Software bilden zusammen ein System, das nur dann präzise ist, wenn jeder Teil zum nächsten passt. Ich sehe in der Praxis immer wieder, dass nicht der Sensor das Problem ist, sondern die Lücke zwischen den Komponenten.
| Baustein | Aufgabe | Worauf ich achte |
|---|---|---|
| Sensor oder Wandler | Erfasst die physikalische Größe und macht sie elektrisch messbar | Messbereich, Empfindlichkeit, Temperaturdrift, Montageart |
| Signalaufbereitung | Verstärkt, filtert, linearisiert oder trennt das Signal | Rauschen, Eingangsimpedanz, Gleichtaktunterdrückung, Schutzbeschaltung |
| ADC | Wandelt das analoge Signal in digitale Werte um | Auflösung, Abtastrate, Dynamikbereich, Kanal-Synchronität |
| Zeitbasis | Sorgt für die zeitliche Zuordnung der Messwerte | Jitter, Drift, externer Takt, Synchronisation über mehrere Geräte |
| Software und Speicher | Visualisiert, speichert und analysiert die Daten | Exportformate, Trigger, Logging-Dauer, Skriptbarkeit, Fernzugriff |
Gerade die Signalaufbereitung wird oft unterschätzt. Ein Thermoelement, ein Shunt für Strommessung oder ein Beschleunigungsaufnehmer liefern keine „fertigen“ Daten, sondern erst einmal rohe Signale. Ohne passende Verstärkung, Filterung und Trennung landet ein sauberer Messwert schnell im Rauschen. Das gilt umso mehr, wenn Leitungen lang sind oder in der Nähe von Schaltreglern, Motoren oder Funktechnik verlaufen.
Ein zweiter Punkt ist die Zeitbasis. Wenn mehrere Kanäle gleichzeitig erfasst werden, reicht es nicht, nur grob im selben Takt zu laufen. Bei schnellen Änderungen zählt, ob Messwerte wirklich gleichzeitig oder nur kurz nacheinander gelesen wurden. Genau an dieser Stelle unterscheiden sich robuste Systeme von billigen Kompromissen.
Wenn diese Bausteine stehen, lohnt sich der Blick auf die Bauformen. Denn nicht jedes Projekt braucht dieselbe Hardware-Architektur.
Welche Bauform für welchen Einsatz taugt
Ich würde ein Messsystem nie nur nach Datenblattwerte beurteilen. Entscheidend ist, wie es sich in der realen Umgebung verhält: auf dem Prüfstand, im Schaltschrank, im Fahrzeug oder an einem abgelegenen Standort mit schlechter Anbindung. Die Bauform bestimmt dabei oft mehr über den Erfolg als einzelne Spezifikationen.
| Bauform | Stärken | Grenzen | Typischer Einsatz |
|---|---|---|---|
| USB- oder PC-gestützt | Günstig, schnell eingerichtet, gut für Labor und Entwicklung | Abhängig vom Rechner, begrenzte Robustheit im Feld | Prototyping, Tests im Labor, kleine Messaufgaben |
| Modularer Rack-Aufbau | Skalierbar, viele Kanäle, gute Synchronisation | Teurer, oft mehr Planungsaufwand | Prüfstände, Validierung, Langzeitmessungen |
| Embedded-Logger | Autark, stromsparend, für Dauerbetrieb geeignet | Weniger flexibel als ein PC-System | Feldmessung, Anlagenüberwachung, Remote-Standorte |
| Verteilte Ethernet-Knoten | Messpunkte nahe am Signal, gute Skalierbarkeit | Netzwerk- und Zeitkonzept muss sauber sein | Infrastruktur, Energieanlagen, Telekommunikationsstandorte |
Für die Elektronikentwicklung ist ein PC-basiertes System oft der schnellste Weg zum Ergebnis. Wenn es aber um Dauerbetrieb oder verteilte Installationen geht, gewinne ich mit eingebetteten Loggern oder dezentralen Messknoten meist mehr Zuverlässigkeit. Der Grund ist einfach: Je näher die Erfassung am Messort sitzt, desto weniger Probleme machen Leitungslängen, Störeinstrahlung und Datenverluste.
Das ist besonders interessant, wenn nur eine schmale Datenverbindung zur Verfügung steht. Dann sammle ich Rohdaten oft lokal, bilde Kennwerte vor und übertrage nur das, was für Diagnose und Trendanalyse wirklich gebraucht wird. Diese Denkweise spart Bandbreite und macht Messungen in abgelegenen Umgebungen deutlich robuster.
Die passende Bauform ist also kein Komfortthema, sondern eine Architekturentscheidung. Im nächsten Schritt kommt die eigentliche Auswahl: Welche Kennwerte sind wirklich wichtig?
Worauf ich bei der Auswahl besonders achte
Wer ein Messsystem auswählt, sollte nicht mit der Kanalzahl beginnen, sondern mit dem Signal. Daraus ergeben sich Abtastrate, Auflösung, Eingangstyp, Isolation und Softwareanforderungen fast automatisch. In meinen Projekten ist die beste Lösung fast immer diejenige, die die Messaufgabe sauber trifft, nicht die mit den meisten Datenblättern.
| Kriterium | Praxisregel | Typischer Fehler |
|---|---|---|
| Abtastrate | Mehr als das Doppelte der höchsten Nutzfrequenz, für saubere Signalformen oft deutlich mehr | Zu knapp gewählt, dadurch Aliasing und verlorene Details |
| Auflösung | 12 Bit für einfache Trends, 16 Bit und mehr für kleinere Signale oder größere Dynamik | Nur auf Bitzahl schauen, ohne den realen Rauschabstand zu prüfen |
| Kanalzahl | Mit Reserve planen, meist 20 bis 30 Prozent Puffer einrechnen | Exakt auf Kante kaufen und später erweitern müssen |
| Isolation | Bei unterschiedlichen Potentialen, langen Leitungen oder Netzbezug unverzichtbar | Masseprobleme und im schlimmsten Fall beschädigte Eingänge |
| Synchronisation | Bei mehreren Modulen oder Standorten auf gemeinsamen Takt achten | Kanalverschiebungen fälschlich als Signalereignis interpretieren |
| Software | Offene Exportformate, Trigger, Skripting und Langzeitlogging prüfen | Schöne Oberfläche, aber keine vernünftige Auswertung oder Automatisierung |
Bei der Abtastrate ist ein häufiger Denkfehler, dass „mehr immer besser“ sei. Das stimmt nur teilweise. Zu hohe Raten ohne passenden Speicher, ohne Filter und ohne klaren Nutzen erzeugen eher Aufwand als Erkenntnis. Ich bevorzuge deshalb Systeme, die sich fein konfigurieren lassen: schnell genug für transiente Vorgänge, aber nicht unnötig datenhungrig.
Ein zweiter Punkt ist die elektrische Verträglichkeit. In Deutschland orientiere ich mich bei solchen Projekten meist an den üblichen Sicherheits- und EMV-Anforderungen aus dem Umfeld von IEC/EN 61010-1 und IEC/EN 61326-1. Das klingt formal, verhindert aber genau die Fehler, die später teuer werden: Überlastung der Eingänge, Störeinstrahlung, unklare Masseführung oder eine Auslegung, die im Labor funktioniert und im Schaltschrank scheitert.
Wer diese Kriterien sauber abarbeitet, reduziert das Risiko deutlich. Doch auch ein gutes System scheitert, wenn der Messaufbau selbst unsauber ist.
Die häufigsten Fehler im Messaufbau
Die meisten Probleme entstehen nicht im Messgerät, sondern an der Schnittstelle zwischen Realität und Technik. Ein falscher Sensorbereich, eine schlecht geführte Masse oder ein ignorierter Temperaturbereich reichen aus, um scheinbar hochwertige Daten wertlos zu machen. Genau deshalb schaue ich bei jedem Aufbau zuerst auf die Stolperfallen.
- Der Sensor passt nicht zum Signalbereich. Ein zu enger Bereich sättigt, ein zu weiter Bereich macht kleine Änderungen unsichtbar.
- Es fehlt ein Anti-Aliasing-Filter. Dann werden schnelle Störungen oder hochfrequente Anteile falsch ins Nutzband gespiegelt.
- Masse und Schirmung sind unsauber geführt. Das führt zu Brummschleifen, Offsetfehlern und instabilen Messwerten.
- Die Zeitbasis driftet. Besonders bei Langzeitmessungen oder mehreren verteilten Knoten entstehen dann falsche Zeitbezüge.
- Der Aufbau wird nicht kalibriert oder dokumentiert. Ohne Referenz ist später kaum nachvollziehbar, ob ein Fehler im Signal oder im System steckt.
- Zu viele Rohdaten werden ungefiltert übertragen. Das belastet Speicher, Netz und Auswertung, ohne den Erkenntnisgewinn zu erhöhen.
Der gefährlichste Fehler ist aus meiner Sicht nicht der technische, sondern der organisatorische: Man misst etwas, aber niemand hat vorher definiert, welche Entscheidung aus den Daten folgen soll. Dann sammelt man große Mengen Werte, erkennt aber zu spät, dass die wichtigsten Fragen gar nicht beantwortet werden. Ein klarer Messplan spart deshalb oft mehr Zeit als eine teure Hardware-Upgrade.
Wenn der Messaufbau sauber ist, wird das System erst richtig nützlich. Das zeigt sich besonders bei Infrastruktur- und Telekommunikationsprojekten, in denen entfernte Standorte und knappe Verbindungen den Alltag bestimmen.
Warum das in Infrastruktur und Telekommunikation besonders nützlich ist
Gerade bei Infrastrukturprojekten ist ein Messsystem nicht nur ein Laborwerkzeug, sondern ein Teil der Betriebsfähigkeit. Ich denke dabei an Funkstandorte, Energieanlagen, Technikräume, Batterieanlagen oder verteilte Messpunkte entlang einer Strecke. Dort geht es selten nur um einen einzelnen Spannungsverlauf, sondern um Zustände, Trends und Warnsignale.
In solchen Umgebungen werden oft mehrere Größen gleichzeitig relevant: Versorgungsspannung, Batteriestatus, Temperatur, Luftfeuchte, Stromaufnahme, Umschaltverhalten, Schrankklima oder Ausfälle einzelner Module. Ein gutes System erkennt Muster früh genug, damit aus einem schleichenden Problem kein Ausfall wird. Besonders hilfreich ist das, wenn der Standort weit entfernt ist und nur begrenzte Konnektivität zur Verfügung steht.
| Anwendung | Typische Signale | Praktischer Nutzen |
|---|---|---|
| Mobilfunk- und Funkstandorte | Versorgung, Batterie, Temperatur, Türkontakte, Lastverläufe | Früherkennung von Störungen und Ausfällen |
| Strom- und Backup-Systeme | Spannung, Strom, Ripple, Umschaltzeiten | Bewertung der Versorgungssicherheit |
| Schalträume und Technikcontainer | Klima, Schwingung, Stromaufnahme, Lüfterstatus | Weniger Überhitzung und geringere Wartungskosten |
| Feldmessungen mit schwacher Datenanbindung | Zeitreihen, Ereignisse, Grenzwertverletzungen | Lokale Pufferung und gezielte Übertragung nur der wichtigen Daten |
Was ich dabei besonders wichtig finde: Nicht jedes Projekt braucht permanent Rohdaten in die Cloud. Oft ist es klüger, vor Ort zu messen, Ereignisse zu verdichten und nur Alarme, Kennwerte oder komprimierte Zeitfenster zu senden. Das entlastet Netze und macht das Gesamtsystem stabiler, gerade wenn die Verbindung nicht durchgehend zuverlässig ist.
Damit ein solcher Aufbau langfristig funktioniert, braucht er allerdings mehr als gute Sensoren. Entscheidend sind Zeitdisziplin, Robustheit und eine klare Wartungsstrategie.
Was einen dauerhaft zuverlässigen Messaufbau ausmacht
Wenn ich ein System für längeren Betrieb bewerte, denke ich über die erste Messung hinaus. Dann zählen vor allem vier Dinge: saubere Zeitsynchronisation, stabile Stromversorgung, nachvollziehbare Kalibrierung und ein Datenweg, der auch unter Last nicht zusammenbricht. Ohne diese Punkte wird aus einem guten Messaufbau schnell ein Bastelprojekt mit teurer Hardware.
Besonders robust sind Systeme, die lokal vorverarbeiten, eindeutig timestampen und ihre Daten offen exportieren. Das reduziert Abhängigkeiten und macht spätere Analysen einfacher. In Projekten mit verteilten Standorten bevorzuge ich außerdem klare Zuständigkeiten: Wer wartet den Sensor? Wer prüft die Kalibrierung? Wer kontrolliert Grenzwerte und Firmwarestände?
- Die Messung sollte auch ohne permanente Verbindung weiterlaufen können.
- Die Zeitstempel müssen über alle Kanäle konsistent bleiben.
- Jeder Eingang braucht einen klaren elektrischen Rahmen, nicht nur einen Steckplatz.
- Dokumentation ist kein Zusatz, sondern Teil der Messqualität.
Wer so arbeitet, bekommt aus einem Datenerfassungssystem mehr als nur Zahlenreihen. Man bekommt belastbare Entscheidungen, nachvollziehbare Trends und einen Aufbau, der im Labor ebenso funktioniert wie an einem anspruchsvollen Standort. Genau das macht den Unterschied zwischen einer kurzfristigen Messlösung und einem System, auf das man sich im Alltag verlassen kann.
