Ethernet-APL bringt Ethernet direkt an die Feldgeräte in Prozessanlagen und macht dort mehr Transparenz möglich, wo bisher oft noch langsame Schnittstellen, lange Leitungswege und aufwendige Verdrahtung dominieren. Für IoT-Systeme ist das spannend, weil Messwerte, Diagnose und Zustandsdaten aus dem Feld deutlich sauberer in die OT- und IT-Welt wandern können. Gleichzeitig ist die Technik kein Selbstläufer: Ihr Nutzen hängt stark von Topologie, Explosionsschutz, Bestandsverkabelung und dem gewählten Protokoll ab.
Die wichtigsten Punkte in Kürze
- Ethernet-APL ist eine physische Schicht, kein eigenes Automatisierungsprotokoll.
- Typisch sind 10 Mbit/s full-duplex, bis zu 1000 m am Trunk und bis zu 200 m am Spur.
- Die Technik kombiniert Daten und Energie über zwei Adern und ist für eigensichere Anwendungen ausgelegt.
- Besonders stark ist sie dort, wo Feldgeräte viele Diagnose- und Prozessdaten liefern sollen.
- Für den Backbone bleibt klassisches Industrial Ethernet oft die richtige Ergänzung.
- In Bestandsanlagen kann vorhandene Verkabelung manchmal weiter genutzt werden, aber nur nach Prüfung.
Was Ethernet-APL technisch ausmacht
Ich trenne das bewusst von Anfang an: Ethernet-APL ist nicht das Protokoll, sondern die physische Grundlage darunter. Genau deshalb kann die Technik mit unterschiedlichen industriellen Stacks zusammenarbeiten, etwa mit PROFINET, OPC UA, EtherNet/IP oder HART-IP. Für die Anlage bedeutet das weniger Ideologie und mehr Pragmatismus: Die Datenwelt darüber kann wechseln, die robuste Feldverkabelung darunter bleibt stabil.
Der technische Kern ist schnell beschrieben. APL basiert auf 10BASE-T1L, läuft mit 10 Mbit/s, arbeitet full-duplex und nutzt zwei Adern, über die Kommunikation und Versorgung gemeinsam laufen können. Für Prozessanlagen ist das wichtig, weil damit lange Strecken und anspruchsvolle Umgebungen besser beherrschbar werden als mit klassischem Ethernet auf Kupfer, das in der Praxis meist bei 100 m endet und zusätzlich getrennte Versorgung braucht.
Mindestens genauso relevant ist die Standardisierung rund um Installation und Schutzkonzept. APL ist auf den Einsatz in Prozessanlagen und in eigensicheren Bereichen zugeschnitten. Das ist kein Marketingdetail, sondern der Grund, warum die Technik in der Praxis nicht nur schnell, sondern auch installierbar und wartbar sein muss. Ich halte genau diese Trennung für den entscheidenden Punkt: Nicht jede schnelle Verbindung ist auch eine gute Feldverbindung. Genau daraus ergibt sich der Nutzen für IoT-Systeme in der Industrie.
Der nächste Schritt ist deshalb nicht die Bandbreite, sondern die Frage, welche Daten sich im Feld wirklich sinnvoll erfassen und nutzen lassen.
Warum die Technologie für IoT-Systeme in Prozessanlagen wichtig ist
IoT-Systeme werden dann nützlich, wenn sie aus einzelnen Messpunkten belastbare Informationen machen. Bei Prozessanlagen heißt das: Temperatur, Druck, Durchfluss, Ventilstellung, Vibration, Energiebedarf oder Diagnosezustände sollen nicht nur vorhanden sein, sondern im Betrieb auch ausgewertet werden können. Genau hier hilft die direkte Ethernet-Anbindung bis in die Feldebene, weil sie die Zahl der Umwege reduziert.
Ich sehe den Mehrwert vor allem in vier Szenarien:
- Zustandsüberwachung: Geräte melden nicht nur einen Messwert, sondern auch Selbstdiagnosen, Grenzwerte und Drift.
- Remote Service: Wartung kann genauer planen, weil der Zustand eines Feldgeräts vor Ort und aus der Ferne identisch sichtbar ist.
- Asset Management: Anlagenbetreiber bekommen ein saubereres Bild davon, welche Geräte verbaut sind, wie sie parametrisiert sind und wann ein Tausch sinnvoll wird.
- Prozessoptimierung: Mehr Daten aus der Feldebene machen Abweichungen früher sichtbar, etwa bei Energieverbrauch, Durchsatz oder Qualität.
Der Haken ist bekannt: Nicht jede Anwendung braucht diese Tiefe. Wenn ein einfacher Analogwert reicht, bringt APL allein noch keinen wirtschaftlichen Durchbruch. Sein Wert entsteht dort, wo Zusatzdaten echte Entscheidungen verbessern, also Stillstand reduzieren, Qualität stabilisieren oder Servicezeiten verkürzen. Genau deshalb passt die Technologie so gut zu modernen IoT-Systemen: Sie liefert nicht nur Signale, sondern anschlussfähige Infrastruktur für Auswertung und Automatisierung.
Sobald diese Daten wirklich ankommen sollen, wird die Netzarchitektur selbst zum Thema, und genau dort entscheidet sich, ob das Projekt sauber planbar bleibt.
Wie eine APL-Topologie in der Anlage aufgebaut wird

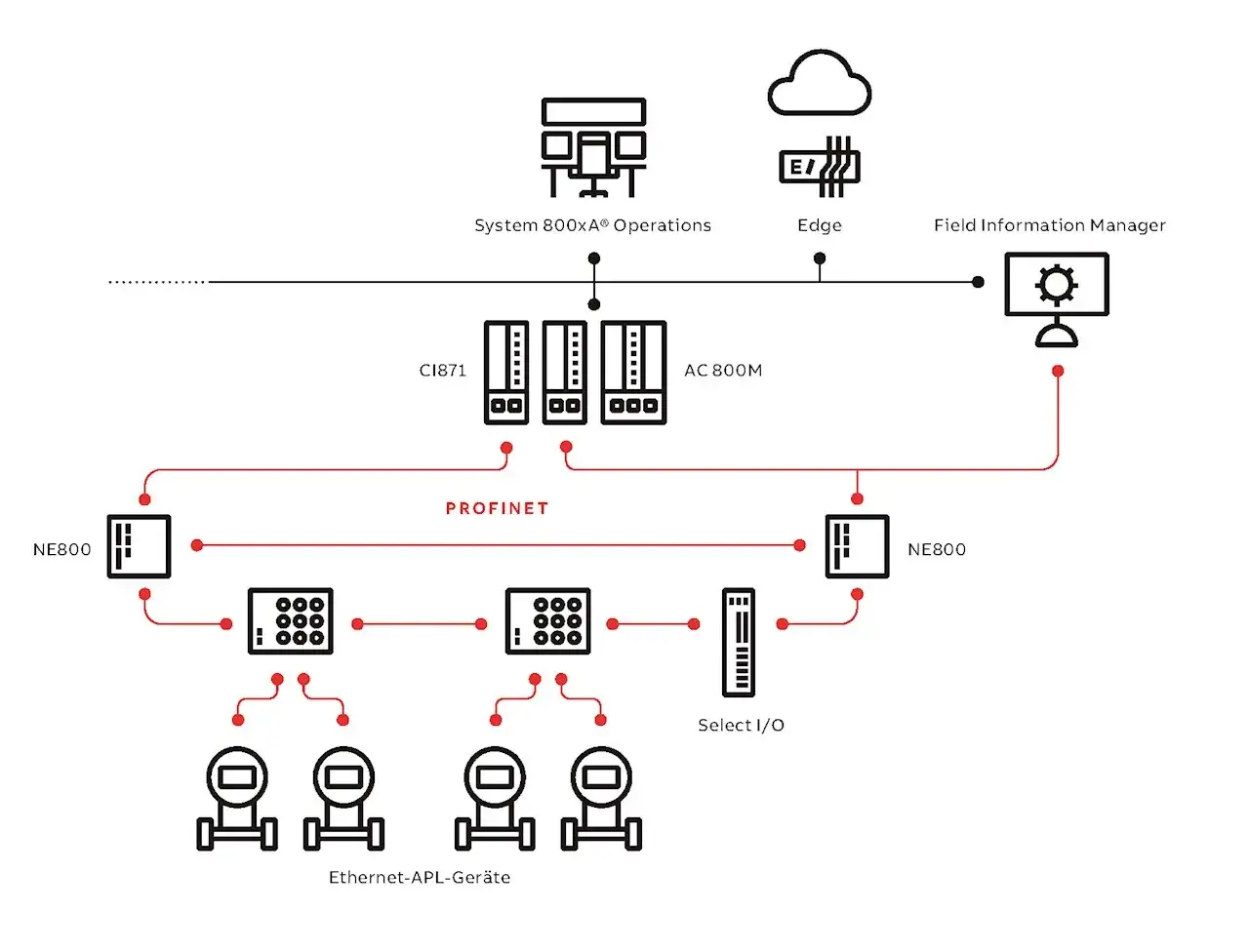

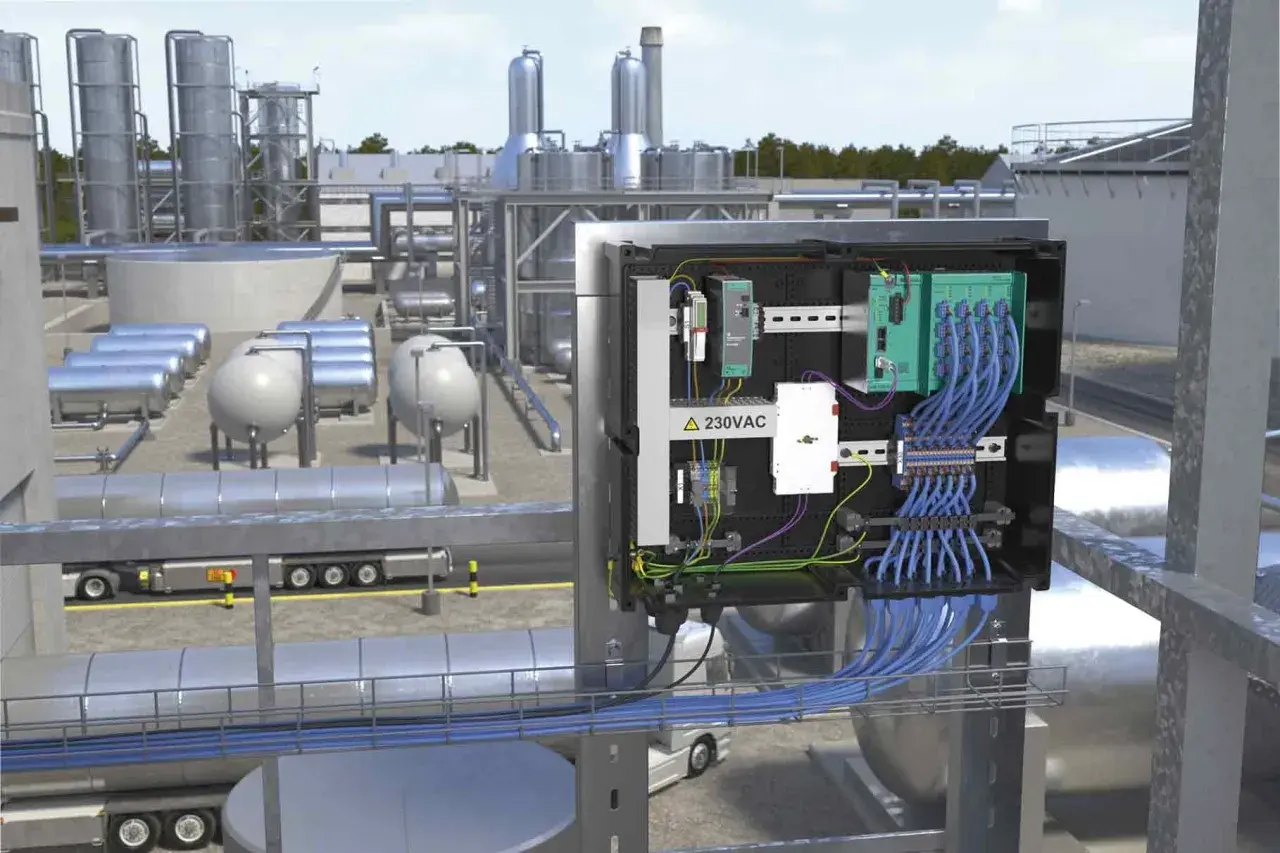

Die typische Architektur ist weniger kompliziert, als viele zuerst vermuten. Im Zentrum steht der Trunk, also die längere Hauptstrecke, die Daten und je nach Auslegung auch Energie transportiert. Daran hängen Field Switches, die die Verbindung in die Feldgeräte verteilen. Das einzelne Gerät wird dann über einen Spur angebunden, also über die kurze Punkt-zu-Punkt-Leitung zum Feldgerät.
Der Trunk trägt Strecke und Energie
Der Trunk ist der Teil, in dem APL seine Reichweite ausspielt. Bis zu 1000 m sind hier möglich, was für Prozessanlagen mit verteilten Messpunkten ein echter Vorteil ist. Je nach Aufbau kann ein Power Switch am Backbone sitzen und den Trunk speisen; in anderen Varianten übernimmt eine separate Versorgung die Aufgabe. Praktisch heißt das: Die lange Strecke wird nicht als starres Hindernis behandelt, sondern als planbarer Teil der Infrastruktur.
Für mich ist dieser Aufbau vor allem deshalb sinnvoll, weil er die Feldebene nicht in eine improvisierte Sternverkabelung zwingt. Stattdessen entsteht eine saubere, geschaltete Struktur, die Störungen zwischen Geräten reduziert und Wartung planbarer macht. Wer schon einmal in einer gewachsenen Anlage nachträglich Leitungen sortieren musste, weiß, wie viel Zeit eine klare Topologie spart.
Lesen Sie auch: IoT Remote Tasks - So steuern Sie Geräte wirklich sicher
Der Spur bindet das einzelne Feldgerät an
Der Spur ist die kurze Verbindung vom Field Switch zum Feldgerät. Hier liegt die typische Reichweite bei bis zu 200 m. Das klingt zunächst unspektakulär, ist im Alltag aber genau die Distanz, die in vielen Anlagen den Unterschied macht. Ein einzelnes Instrument lässt sich dadurch direkt und sauber anbinden, ohne die Feldseite mit unnötiger Komplexität zu belasten.
Wichtig ist auch der Schutzaspekt: In eigensicheren Anwendungen übernimmt der Field Switch eine Rolle, die man vereinfacht als intrinsische Barriere oder Isolator verstehen kann. Für die Planung ist das angenehm, weil die Sicherheitslogik nicht erst aufwendig nachgerüstet werden muss. Ich würde trotzdem nie blind davon ausgehen, dass ein vorhandener Schrank oder eine bestehende Kabelroute automatisch passt. Gerade bei Bestandsanlagen zählt die Prüfung vor der Montage mehr als jede grobe Annahme.
Wenn die Architektur steht, lohnt sich der Blick auf die Alternativen. Erst dann wird klar, wo APL wirklich gewinnt und wo andere Lösungen ausreichend bleiben.
Wo Ethernet-APL gegenüber anderen Lösungen wirklich punktet
Ich halte Vergleiche nur dann für sinnvoll, wenn sie nicht künstlich vereinfachen. Deshalb geht es hier nicht um ein Entweder-oder, sondern um die Rolle der jeweiligen Technologie im Gesamtsystem. APL ist stark an der Feldgrenze, klassisches Industrial Ethernet bleibt stark im Backbone, und ältere Technologien behalten dort ihren Platz, wo Einfachheit wichtiger ist als Datenreichtum.
| Lösung | Stärken | Grenzen | Typische Rolle |
|---|---|---|---|
| Ethernet-APL | 10 Mbit/s, bis 1000 m Trunk, bis 200 m Spur, Daten und Energie über zwei Adern, für eigensichere Prozessumgebungen ausgelegt | Keine Hochgeschwindigkeitslösung für Backbone oder Datenzentren, benötigt passende Switches und Portprofile | Feldebene in Prozessanlagen, IoT-nahe Sensorik, Retrofit in Bestandsanlagen |
| Klassisches Industrial Ethernet | Höhere Datenraten, bewährt im Steuerungsnetz, gute Integration in Backbone und Leitstand | Auf Kupfer meist 100 m, separate Versorgung nötig, im Feld oft unpraktisch | Control Network, Schaltschränke, Maschinenzellen, Leitstandanbindung |
| Single Pair Ethernet ohne APL | Schlanke Zweidraht-Kommunikation, gute Basis für viele moderne Anwendungen | Nicht automatisch für Ex-Bereiche und Prozessanlagen optimiert | Industrieumgebungen ohne besondere Anforderungen an Eigensicherheit |
| HART / 4-20 mA | Sehr etabliert, einfach, in vielen Anlagen bereits vorhanden | Wenig Bandbreite, begrenzte Diagnostik, für IIoT nur mit zusätzlichen Umwegen interessant | Legacy-Installationen, einfache Messstellen, schrittweise Modernisierung |
Mein Fazit aus solchen Vergleichen ist klar: APL ersetzt nicht den Backbone, sondern die letzte, anspruchsvolle Strecke ins Feld. Genau dort entstehen die meisten praktischen Probleme und genau dort bringt eine saubere physische Schicht den größten Effekt. Wer diese Grenze versteht, plant seltener zu groß und seltener zu klein.
Damit ist die Architekturfrage offen, und an dieser Stelle entscheiden die Planungsdetails über Erfolg oder Frust.
Welche Planungsfehler ich in Projekten am häufigsten sehe
Die meisten Probleme entstehen nicht durch die Technik selbst, sondern durch falsche Erwartungen. Ich sehe immer wieder dieselben Fehler, und die sind vermeidbar:
- APL wie Büro-Ethernet behandeln: Die Technik ist robust, aber nicht für beliebige Topologien oder improvisierte Verkabelung gedacht.
- Bestandskabel ungeprüft weiterverwenden: Feldbus-taugliche Typ-A-Kabel lassen sich oft nutzen, aber ich würde jede Strecke messen, statt auf das Etikett zu vertrauen.
- Protokoll und Physik vermischen: APL bestimmt die Übertragungsebene, nicht automatisch die Applikation. Ob darüber PROFINET, OPC UA oder ein anderes Protokoll läuft, ist eine separate Entscheidung.
- Power-Budget unterschätzen: Gerade beim powered Trunk muss die Spannungsabfallrechnung stimmen. Reichweite ist kein Freifahrtschein.
- Ex-Schutz zu spät prüfen: Eigensicherheit, Portprofile und Gerätezulassung gehören am Anfang des Projekts auf den Tisch, nicht erst vor der Abnahme.
- Mehr Bandbreite erwarten, als die Anwendung braucht: 10 Mbit/s reichen für viele Feldgeräte völlig aus. Wer Video, große Historian-Streams oder schwere Edge-Analytik will, braucht eine andere Architektur.
Ein weiterer Punkt, den man nicht kleinreden sollte, ist die Wartbarkeit. APL soll den Betrieb vereinfachen, nicht neue Spezialabhängigkeiten schaffen. Das klappt nur, wenn Kabelwege, Schutzkonzept und Switch-Typen sauber dokumentiert sind und der Betrieb weiß, was in welchem Bereich erlaubt ist. Wer diese Hausaufgaben macht, bekommt eine stabile Grundlage statt eines weiteren Sonderfalls.
Genau an diesem Punkt wird die Technik für konkrete Branchen interessant, vor allem dort, wo lange Wege, Ex-Bereiche und viele Messstellen zusammenkommen.
Wann sich der Einsatz in Deutschland besonders lohnt
In Deutschland sehe ich den größten Nutzen in der Prozessindustrie: Chemie, Pharma, Energie, Wasser, Lebensmittel und Teile der Schwerindustrie. Dort treffen oft drei Faktoren zusammen, die APL stark machen: lange Strecken, anspruchsvolle Umgebungen und der Wunsch nach deutlich mehr Diagnose aus dem Feld. In solchen Anlagen ist nicht nur die Übertragung wichtig, sondern die Gesamtlogik aus Verdrahtung, Schutz und Betrieb.
Besonders attraktiv wird die Technik bei Bestandsmodernisierungen. Wenn eine Anlage ohnehin saniert oder erweitert wird, kann Ethernet-APL die Gelegenheit sein, die Feldseite gleich mit sauberer, Ethernet-basierter Infrastruktur aufzusetzen. Das ist kein billiger Umbau, aber oft der nachhaltigere. Ich würde den Aufwand allerdings nur dann empfehlen, wenn die zusätzliche Datentiefe wirklich gebraucht wird oder wenn die vorhandene Verkabelung an ihre Grenze kommt.
Weniger überzeugend ist APL in sehr kleinen oder einfachen Anwendungen, in denen ein klassisches Industrial-Ethernet-Segment oder sogar eine etablierte 4-20-mA-Struktur schon alles sinnvoll abdeckt. Genau diese Ehrlichkeit gehört für mich zu guter Planung. Die Technologie ist stark, aber sie ist stark für ihren Zweck, nicht für jeden beliebigen Fall. Dann landet die Entscheidung nicht bei einer Modefrage, sondern bei einer belastbaren Infrastrukturfrage.
Die Prüffragen, die ich vor dem Rollout stelle
- Brauche ich im Feld mehr als einen nackten Messwert?
- Sind die Leitungswege lang oder die Umgebungsbedingungen anspruchsvoll?
- Gibt es Ex-Zonen oder andere Sicherheitsanforderungen, die den Aufbau beeinflussen?
- Kann vorhandene Verkabelung realistisch weitergenutzt werden, wenn ich sie prüfe?
- Bringt die zusätzliche Diagnose später messbar weniger Stillstand oder besseren Service?
Wenn ich diese Fragen mit Ja beantworten kann, ist Ethernet-APL für mich eine saubere Entscheidung für die Feldebene. Wenn nicht, bleibt klassisches Industrial Ethernet oft die schnellere, günstigere und völlig ausreichende Lösung.
