Die iot data visualization ist kein Schönheitsprojekt, sondern ein Betriebswerkzeug: Aus Sensor-, Netz- und Anlagendaten wird eine Sicht, die Trends, Störungen und Grenzwerte früh sichtbar macht. Gerade bei IoT-Systemen in Telekommunikation und Infrastruktur entscheidet gute Visualisierung darüber, ob ein Problem nur protokolliert oder rechtzeitig behoben wird. In diesem Artikel zeige ich, welche Darstellungsformen wirklich helfen, wie ich ein brauchbares Dashboard aufbaue und welche Tools sich dafür 2026 in der Praxis eignen.
Die wichtigsten Punkte auf einen Blick
- Im IoT zählen nicht nur Werte, sondern auch Zeit, Ort, Gerätezustand und Alarmkontext.
- Für Live-Betrieb sind Zeitreihen, Statusanzeigen, Karten und Alarme meist sinnvoller als bunte Übersichtsgrafiken.
- Ein gutes Dashboard trennt operative Sicht, Detailanalyse und Management-Berichte sauber voneinander.
- Für viele Projekte reichen schlanke Open-Source- oder IoT-Plattformen; für Reporting und BI braucht es oft ein zweites Werkzeug.
- In Regionen mit schwankender Bandbreite sind Edge-Pufferung, Aggregation und klare Refresh-Strategien Pflicht.
Warum Rohdaten aus IoT-Systemen erst mit Kontext nützlich werden
Wer Sensordaten nur als Zahlenkolonne betrachtet, übersieht schnell das Entscheidende. Ein Temperaturwert von 34 Grad, eine Funkzelle mit 82 Prozent Auslastung oder ein Batteriepegel von 19 Prozent sagen für sich allein wenig aus. Erst der Kontext macht daraus eine Entscheidung: Welches Gerät ist betroffen, wo steht es, seit wann weicht es ab und wie kritisch ist der Zustand?
In der Praxis arbeite ich bei vernetzten Systemen mit drei Ebenen: Telemetrie, Ereignisse und Kontextdaten. Telemetrie sind die Zeitreihen selbst, also Messwerte mit Zeitstempel. Ereignisse sind Zustandswechsel, Alarme oder Fehlermeldungen. Kontextdaten beschreiben Standort, Gerätetyp, Firmware, Stromversorgung, Wartungsstatus oder Netzsegment. Genau diese Kombination trennt eine brauchbare Visualisierung von einer hübschen, aber wenig hilfreichen Grafik.
Für Telekommunikation und Infrastruktur ist das besonders wichtig. Ein Lastanstieg an einem Standort kann harmlos sein, wenn die Stromversorgung stabil ist und nur kurzfristig mehr Nutzer aktiv sind. Derselbe Lastanstieg wird kritisch, wenn gleichzeitig die Backup-Batterie fällt oder die Verbindung bereits auf Reserve läuft. Gute Visualisierung zeigt deshalb nicht nur den Wert, sondern die Abhängigkeiten dahinter. Von dort ist es nur ein Schritt zur Frage, welche Diagramme das am besten abbilden.
Welche Visualisierungen für Sensor-, Netz- und Betriebsdaten funktionieren
Die passende Darstellung hängt davon ab, ob ich Trends, Ausreißer, Standortmuster oder einen akuten Fehler sehen will. Für IoT-Daten sind ein paar Formate fast immer nützlich, andere sind eher Dekoration. Ich bevorzuge deshalb eine klare Zuordnung: eine Grafik, eine Aufgabe.
| Darstellung | Wofür sie gut ist | Worauf ich achte |
|---|---|---|

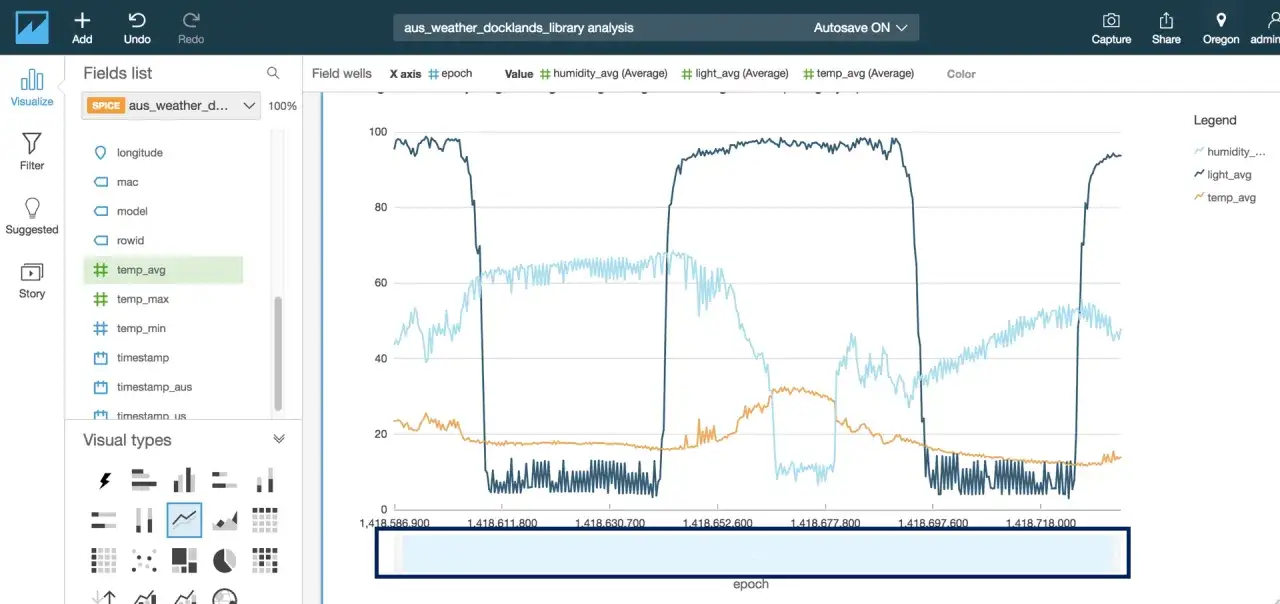

| Linien- oder Flächendiagramm | Verläufe über Zeit, etwa Temperatur, Last, Signalstärke oder Energieverbrauch | Gut für Trends, aber bei zu vielen Serien schnell unlesbar |
| Balkendiagramm | Vergleich zwischen Standorten, Geräten oder Zeitfenstern | Stark für Kategorien, schwächer für hochfrequente Telemetrie |
| Gauge oder Tacho | Sofortiger Status, etwa Batteriezustand, Auslastung oder Druck | Nur für wenige Kernwerte nutzen, sonst wirkt das Dashboard verspielt |
| Heatmap | Belastung nach Uhrzeit, Wochentag oder Standortcluster | Sehr nützlich für Muster, wenn viele Messpunkte zusammenlaufen |
| Karte | Geografische Verteilung von Geräten, Störungen oder Coverage | Besonders sinnvoll bei verteilten Netzen und Außeneinsätzen |
| Tabelle | Exakte Werte, Filter, Fehlersuche und Export | Praktisch im Betrieb, aber nicht als einzige Ansicht |
Ich vermeide Kreisdiagramme in IoT-Projekten fast immer. Sie taugen für grobe Anteile, aber nicht für technische Zusammenhänge, Zeitverläufe oder Alarmgrenzen. Ein einziges schlecht gewähltes Diagramm kann mehr Verwirrung stiften als fünf gute Widgets zusammen. Wenn eine Ansicht mehr als etwa acht bis zehn gleichwertige Kennzahlen zeigt, ist das für den Alltag meist schon zu viel. Danach stellt sich automatisch die Frage, wie ein Dashboard so aufgebaut wird, dass es nicht nur korrekt, sondern auch benutzbar bleibt.

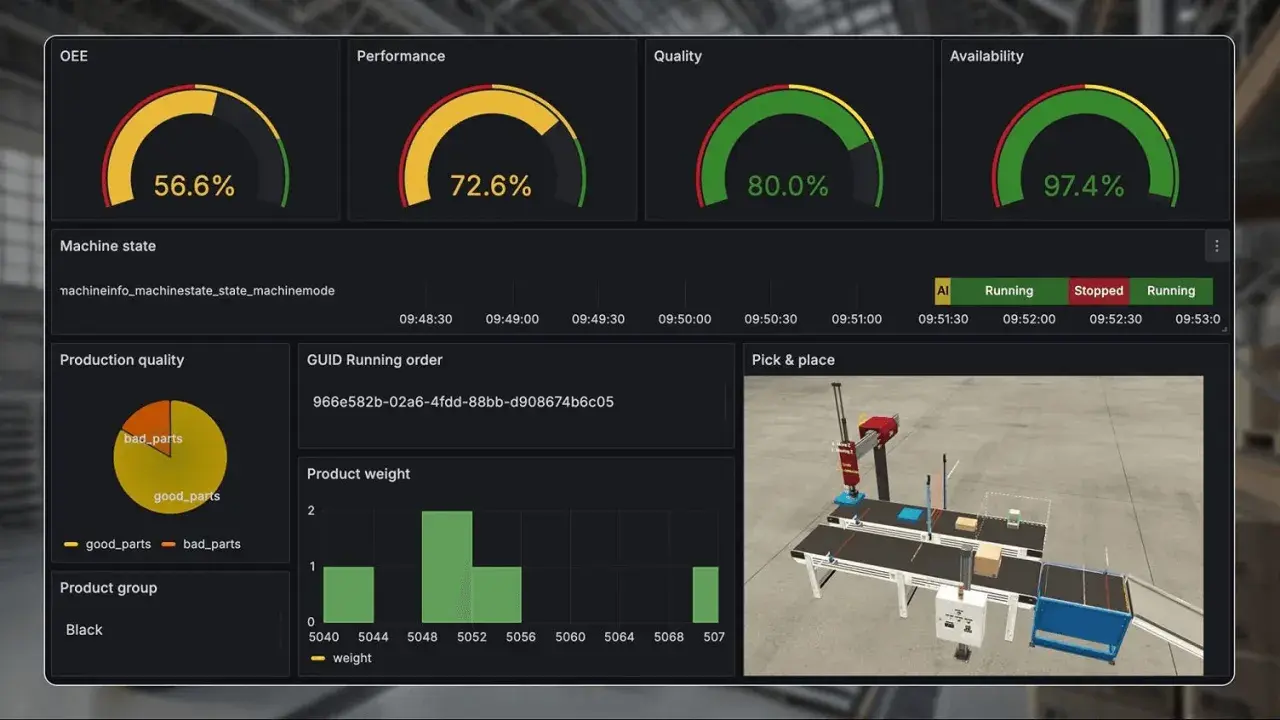

So baue ich ein Dashboard, das im Alltag wirklich hilft
Ein gutes IoT-Dashboard beginne ich nicht mit Widgets, sondern mit Entscheidungen. Ich frage zuerst: Wer schaut darauf, in welchem Rhythmus, und welche Reaktion soll am Ende ausgelöst werden? Daraus ergibt sich die Struktur fast von selbst. Für Betriebsdaten aus Telekommunikation oder Infrastruktur plane ich normalerweise drei Sichtweisen: eine operative Übersicht, eine Detailansicht pro Standort oder Gerät und eine Auswertung für Trends über längere Zeit.
Für die operative Ebene funktionieren kurze Aktualisierungsintervalle von etwa 1 bis 5 Sekunden, wenn echte Überwachung nötig ist. Für Management- oder Planungsansichten reichen oft 30 Sekunden bis mehrere Minuten, weil dort Muster wichtiger sind als jeder einzelne Messpunkt. Noch wichtiger als die Aktualisierungsrate ist die Aggregation: Wenn ein Sensor jede Sekunde sendet, muss die Dashboard-Ansicht nicht zwingend jeden einzelnen Wert zeigen. Rollups auf 1 Minute, 15 Minuten oder 1 Stunde machen Muster sichtbar und verhindern visuelles Rauschen.
Ich halte mich außerdem an ein paar einfache Regeln:
- Oben stehen die kritischen Zustände, nicht die hübschesten Diagramme.
- Farben bedeuten immer dasselbe, etwa grün für normal, gelb für Warnung, rot für Alarm.
- Einheiten werden einheitlich dargestellt, damit Ampere, Volt und Prozent nicht vermischt werden.
- Jede wichtige Kennzahl braucht einen sinnvollen Vergleich, zum Beispiel Vortag, Vorwoche oder Sollwert.
- Drill-down ist Pflicht: von der Flottenansicht zum Standort, vom Standort zum Sensor, vom Alarm zum Detailprotokoll.
Gerade in Netz- und Infrastrukturprojekten mit vielen Beteiligten zahlt sich diese Ordnung aus. Techniker brauchen andere Details als Disponenten oder Management. Wenn alle dieselbe Oberfläche bekommen, ist am Ende niemand wirklich gut bedient. Von hier aus ist der nächste logische Schritt die Werkzeugwahl, denn nicht jedes Tool deckt dieselben Anforderungen ab.
Welche Tools 2026 für unterschiedliche Anforderungen sinnvoll sind
Im Jahr 2026 sehe ich vier praktikable Tool-Klassen für IoT-Datenvisualisierung. Die Frage ist nicht, welches Tool objektiv das beste ist, sondern welches Problem es am saubersten löst. Wer das übersieht, baut schnell zu viel Funktionalität in die falsche Ebene ein.
| Tool-Klasse | Stärken | Grenzen | Geeignet für |
|---|---|---|---|
| Time-Series-Dashboards wie Grafana | Stark bei Zeitreihen, Alarmen, flexiblen Panels und vielen Datenquellen | Keine vollständige Geräteverwaltung, Kontext muss oft separat modelliert werden | Betriebsüberwachung, Netzwerk- und Infrastrukturmonitoring |
| IoT-Plattformen mit Dashboards wie ThingsBoard | Kombiniert Visualisierung, Alarmierung, Geräteverwaltung und Rollenmodelle | Mehr Plattformlogik, dadurch oft komplexer in Einrichtung und Pflege | End-to-End-IoT-Systeme mit Telemetrie, Alarmen und Kundenansichten |
| BI-Tools wie Power BI oder Tableau | Sehr gut für Management-Reports, KPIs und bereinigte Datenmodelle | Weniger stark bei Live-Betrieb und hochfrequenten Streams | Monatsberichte, Trendanalysen und strategische Auswertungen |
| Cloud-native Suiten mit IoT- und Analysebausteinen | Skalierbar, gut integrierbar, oft mit Streaming und Governance | Lock-in, Architekturaufwand und höhere Komplexität | Größere Plattformen mit klarer Cloud-Strategie |
Meine Faustregel: Für einen kleinen Piloten kann man mit Open-Source- und Self-Hosting-Komponenten oft noch schlank starten, während der laufende Aufwand niedrig bis mittlerer dreistelliger Eurobereich pro Monat bleibt. Sobald hohe Datenraten, mehrere Nutzerrollen, Historisierung und Alarmketten dazukommen, steigt das schnell in den vierstelligen Bereich. Nicht die Lizenz allein treibt die Kosten, sondern Betrieb, Speicherung, Wartung und die Zeit, die das Team für Pflege aufbringen muss. Damit wird auch klar, warum typische Fehler in IoT-Dashboards so teuer werden können.
Wo IoT-Dashboards scheitern und wie man typische Fehler vermeidet
Die meisten schlechten Dashboards scheitern nicht an der Technik, sondern an Annahmen. Man will „alles auf einen Blick“ zeigen und erzeugt damit eine Oberfläche, die im Betrieb niemand mehr schnell lesen kann. Ich sehe immer wieder dieselben Fehler, und fast alle lassen sich vermeiden:
- Zu viele Signale auf einer Ebene - Wenn jedes Widget gleich wichtig ist, ist am Ende nichts mehr wichtig.
- Keine klare Alarmhierarchie - Ein Wartungshinweis darf nicht so aussehen wie ein kritischer Ausfall.
- Falsche Zeitauflösung - Einzelspitzen können wichtig sein, aber nicht jede Ansicht braucht Sekundenwerte.
- Unsaubere Einheiten - Prozent, Volt, dBm und Grad ohne klare Beschriftung führen zu Fehlinterpretationen.
- Kein Kontext bei Ausreißern - Ein Wert ist nur dann auffällig, wenn Normalbereich und Standort bekannt sind.
- Schwache Offline-Strategie - Wenn die Verbindung unterbrochen ist, braucht das System Puffer, nicht nur Hoffnung.
Gerade bei verteilten Anlagen ist das Problem oft nicht die reine Datenmenge, sondern die Verlässlichkeit der Übertragung. Wenn eine Station nur zeitweise online ist, sollte das Dashboard nicht so tun, als käme jeder Messwert live und vollständig an. Ich setze dann auf Zwischenspeicherung am Edge, nachgelagerte Synchronisation und aggregierte Werte für die zentrale Ansicht. So bleibt die Oberfläche brauchbar, selbst wenn die Verbindung nicht perfekt ist. Genau dieser Punkt ist für Telekommunikations- und Infrastrukturprojekte besonders relevant.
Was ich für Telekommunikations- und Infrastrukturprojekte zuerst absichere
Bei Projekten rund um Funkstandorte, Netzkomponenten, Energieversorgung oder andere kritische Infrastrukturen plane ich die Visualisierung immer rückwärts von der Betriebsrealität. Die Frage lautet nicht zuerst: Welches Diagramm sieht gut aus? Die Frage lautet: Was muss ein Team in 30 Sekunden erkennen, um richtig zu reagieren? Für Timor-Leste und ähnliche Einsatzumgebungen mit schwankender Bandbreite, abgelegenen Standorten oder begrenztem Vor-Ort-Service ist das besonders wichtig.
Ich sichere zuerst diese vier Punkte ab:
- Welche Daten müssen live sein und welche dürfen verzögert oder aggregiert kommen?
- Wie lange muss das System ohne stabile Verbindung weiterarbeiten können?
- Welche Werte sind operativ kritisch, etwa Strom, Temperatur, Auslastung oder Verfügbarkeit?
- Wer darf was sehen, ändern oder exportieren?
Danach definiere ich die kleinste sinnvolle Oberfläche. Für viele Standorte reichen drei Ansichten: Betrieb, Wartung und Überblick. Betrieb zeigt die kritischen Live-Werte. Wartung zeigt Historie, Fehlermuster und letzte Eingriffe. Überblick zeigt Standortverteilung, Verfügbarkeit und Trends. Wenn dieses Grundgerüst sitzt, kann die eigentliche iot data visualization ihre Stärke ausspielen, ohne das Team mit Details zu überfordern.
Am Ende zählt nicht, wie komplex ein Dashboard wirkt, sondern ob es in einer realen Störung Orientierung gibt. Wer Daten aus IoT-Systemen klar, robust und mit sauberem Kontext darstellt, spart Zeit, reduziert Fehlentscheidungen und erkennt Engpässe früher. Genau darin liegt der praktische Wert guter Visualisierung: nicht in mehr Farbe, sondern in mehr Klarheit.
