Der Vergleich zwischen dem OSI-Referenzmodell und der TCP/IP-Protokollsuite hilft dabei, Netzwerke sauber zu entwerfen, Störungen schneller einzugrenzen und Fachbegriffe richtig einzuordnen. Ich ordne die beiden Modelle so ein, dass klar wird, was sie jeweils leisten und warum man sie im Alltag nicht verwechseln sollte. Gerade in Telekommunikations- und Infrastrukturnetzen macht diese Unterscheidung einen spürbaren Unterschied, wenn Links, Routing oder Anwendungen nicht so funktionieren wie erwartet.
Die wichtigsten Unterschiede auf einen Blick
- OSI ist ein Referenzmodell, TCP/IP eine praktisch eingesetzte Protokollfamilie.
- OSI arbeitet mit sieben Schichten, TCP/IP meist mit vier bis fünf, je nach Darstellung.
- Im Alltag hilft OSI vor allem bei Analyse und Unterricht, TCP/IP bei Implementierung und Betrieb.
- Die Schichten passen nicht 1:1 zusammen, sondern werden zusammengefasst.
- Für die Fehlersuche zählt die Schichtenlogik oft mehr als die exakte Modellfrage.
Warum der Vergleich für Netzwerke so wichtig ist
Wer Netzwerke nur als „Internet funktioniert oder funktioniert nicht“ betrachtet, übersieht schnell die eigentliche Ursache einer Störung. Das OSI-Modell ist ein Denkrahmen, mit dem sich Funktionen sauber trennen lassen; TCP/IP ist die Protokollwelt, auf der reale Netze tatsächlich laufen. Die ITU-T-Empfehlung X.200 beschreibt OSI als Referenzmodell, während das IETF-RFC 1122 die Internet-Architektur für Host-Systeme in den TCP/IP-Schichten konkretisiert.Genau darin liegt der praktische Nutzen: Ich kann mit OSI erklären, wo ein Problem sitzt, und mit TCP/IP prüfen, welches Protokoll betroffen ist. Für Betreiber, Techniker und Planer ist das kein theoretischer Luxus, sondern die Grundlage für strukturierte Fehlersuche, saubere Dokumentation und nachvollziehbare Architekturentscheidungen. Damit wird auch klar, warum beide Modelle bis heute nebeneinander vorkommen, obwohl nur eines davon das echte Betriebsmodell des Internets beschreibt.
Von hier aus lohnt sich der Blick auf die Schichten selbst, denn erst die Zuordnung zeigt, warum die Modelle so oft zusammen genannt werden.
So lassen sich die Schichten sauber zuordnen

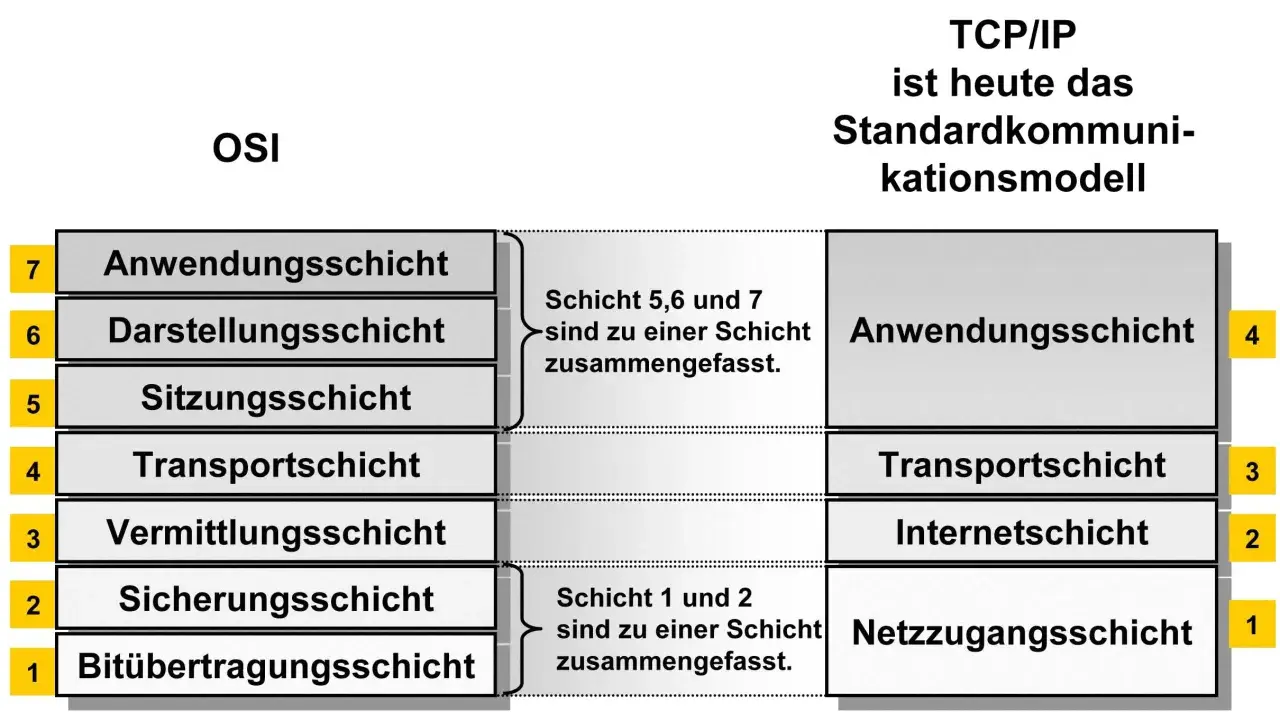

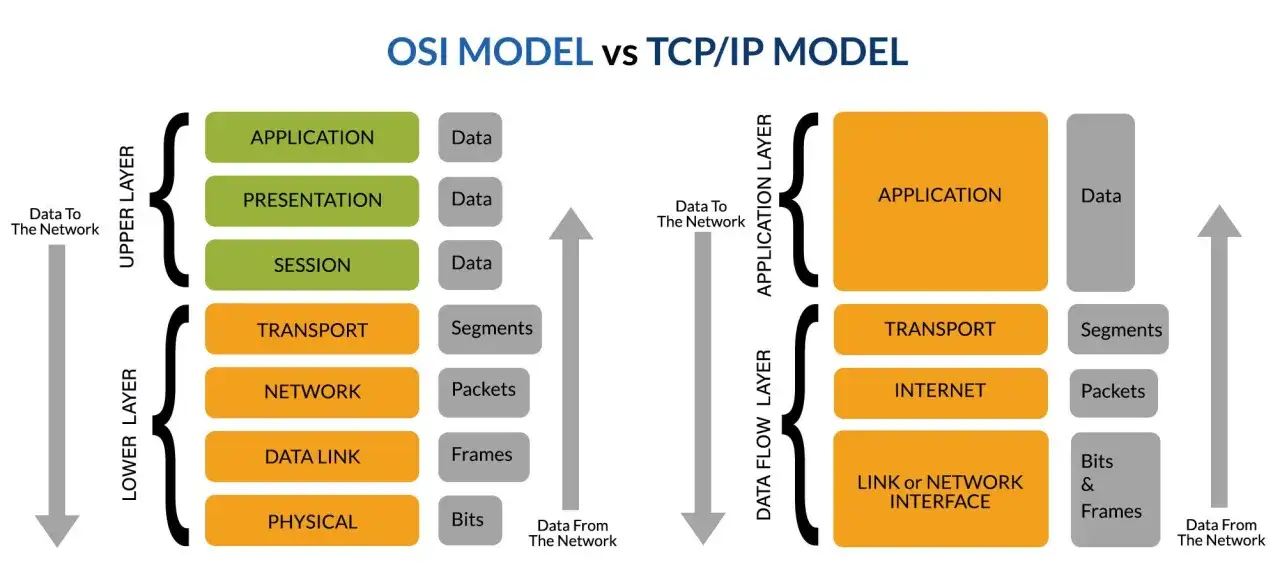

Die verbreitetste Gegenüberstellung ist keine 1:1-Übersetzung, sondern eine Zusammenfassung. TCP/IP fasst mehrere OSI-Schichten zusammen, weil die Internetarchitektur pragmatischer ist als das siebenstufige Referenzmodell. Genau das macht sie im Betrieb robuster und einfacher zu handhaben.
| OSI-Ebene | TCP/IP-Zuordnung | Wofür sie steht | Typische Beispiele |
|---|---|---|---|
| 7 Anwendung | Anwendung | Dienste und Nutzerinteraktion | HTTP, DNS, E-Mail, API-Aufrufe |
| 6 Darstellung | Anwendung | Formate, Kodierung, Verschlüsselung | JSON, UTF-8, TLS, Zertifikate |
| 5 Sitzung | Anwendung | Aufbau, Verwaltung und Beendigung von Sitzungen | Session-Handling, Authentifizierung, Wiederaufnahme |
| 4 Transport | Transport | Ende-zu-Ende-Übertragung, Zuverlässigkeit, Ports | TCP, UDP, QUIC |
| 3 Vermittlung | Internet | Adressierung und Routing zwischen Netzen | IP, ICMP, Routingprotokolle |
| 2 Sicherung | Link | Übertragung auf einem lokalen Medium | Ethernet, WLAN, PPP, VLAN |
| 1 Bitübertragung | Link | Signale, Medien, elektrische oder optische Übertragung | Glasfaser, Kupfer, Funk |
Die Tabelle zeigt den Kern der Beziehung: TCP/IP ist gröber, OSI feiner. Die unteren beiden OSI-Schichten werden im TCP/IP-Modell oft gemeinsam als Link-Ebene betrachtet, während die oberen drei OSI-Schichten in der Anwendungsebene zusammenlaufen. Genau deshalb wirkt TCP/IP in der Praxis schlanker, ohne die Denkstruktur der Schichten aufzugeben.
Wenn man diese Zuordnung verstanden hat, lassen sich die Unterschiede im Alltag viel präziser benennen.
Die Unterschiede, die im Alltag wirklich zählen
Das vielleicht häufigste Missverständnis ist die Annahme, OSI und TCP/IP seien nur zwei Namen für dasselbe. Das stimmt nicht. OSI ist ein allgemeines Beschreibungsmodell, TCP/IP eine reale Protokollfamilie, die den Betrieb des Internets trägt. Beide denken zwar in Schichten, aber sie haben einen anderen Zweck und eine andere historische Logik.
- Ziel: OSI beschreibt Funktionen, TCP/IP implementiert Kommunikation.
- Detailgrad: OSI trennt stärker, TCP/IP fasst zusammen.
- Praxisbezug: TCP/IP ist die Grundlage realer Netze, OSI ist das bessere Analysewerkzeug.
- Flexibilität: OSI wirkt strukturiert, TCP/IP ist robuster und pragmatischer.
- Lehrwert: OSI hilft beim Verstehen von Zuständigkeiten, TCP/IP beim Verstehen von Protokollen und Datenflüssen.
Ich halte es für sinnvoll, OSI als Karte und TCP/IP als tatsächlich befahrene Strecke zu denken. Die Karte ist präziser, die Strecke ist real. Wer beides vermischt, landet schnell bei unnötigen Diskussionen über Ebenen, obwohl eigentlich nur ein DNS-Problem, eine fehlende Route oder ein blockierter Port vorliegt. Genau an dieser Stelle wird die theoretische Trennung praktisch nützlich.
Der nächste Schritt ist deshalb die Frage, wo sich beide Modelle trotzdem überlappen und warum diese Überschneidung oft übersehen wird.
Wo sich beide Modelle überschneiden
Die Beziehung zwischen OSI und TCP/IP ist enger, als es auf den ersten Blick wirkt. Beide ordnen Kommunikation in Ebenen, beide nutzen Kapselung, und beide trennen lokale Übertragung von Ende-zu-Ende-Funktionen. Für die technische Arbeit ist das Gold wert, weil sich Fehler so viel besser lokalisieren lassen.
Besonders nützlich ist die Gemeinsamkeit bei der Denkweise: Ein Paket wird von oben nach unten verpackt, unterwegs von der jeweiligen Schicht verarbeitet und am Ziel wieder entkapselt. Genau deshalb reden Netzwerkingenieure bei Problemen oft in Ebenen: physische Verbindung, Link, IP, Transport, Anwendung. Diese Sicht ist nicht nur schulisch, sondern entspricht der Art, wie echte Protokolle arbeiten.
Auch die scheinbar fehlenden OSI-Schichten 5 und 6 verschwinden nicht wirklich. Funktionen wie Sitzungssteuerung, Datenformatierung, Kodierung oder Verschlüsselung tauchen im TCP/IP-Umfeld einfach an anderen Stellen auf, zum Beispiel in Anwendungen, Bibliotheken, Middleware oder bei TLS. Das ist keine Schwäche des Modells, sondern ein Zeichen dafür, dass die Internetarchitektur bewusst weniger starr ist.
Damit die Theorie nicht abstrakt bleibt, lohnt sich ein Blick auf die typischen Stolperfallen, die in Unterricht, Betrieb und Dokumentation immer wieder auftauchen.
Typische Fehler bei der Einordnung
Die meisten Fehler entstehen nicht aus Unwissen, sondern aus zu grober Vereinfachung. Wer die Modelle nur als Eselsbrücke lernt, verliert schnell den Blick für die operative Bedeutung einzelner Schichten.
- OSI mit einem realen Protokollstack verwechseln: Das Modell beschreibt Funktionen, es ist kein eigener Netzbetrieb.
- TCP/IP als vier starre Kästen verstehen: In der Praxis hängt die genaue Schichtung vom Kontext ab.
- Schichten 5 und 6 ignorieren: Ihre Aufgaben sind nicht verschwunden, sondern anders verteilt.
- Jedes Problem auf Layer 1 schieben: Oft liegt die Ursache erst bei IP, DNS, TLS oder einer Anwendung.
- 1:1-Mapping erwarten: Die Zusammenfassung im TCP/IP-Modell ist gewollt, nicht unvollständig.
Ein klassisches Beispiel aus dem Betrieb: Eine Funk- oder Glasfaserstrecke ist stabil, aber ein Dienst ist nicht erreichbar. Wer dann sofort auf die physische Ebene zeigt, verliert Zeit. Häufig liegt der Fehler bei Adressierung, Routing, Firewall-Regeln oder einer Anwendung, die keinen sauberen Verbindungsaufbau schafft. Ich nutze deshalb immer eine Reihenfolge: zuerst Übertragungsweg, dann Netzlogik, dann Transport, dann Anwendung.
Gerade für Netzwerke mit mehreren Zugangswegen, etwa Mobilfunk, Glasfaser oder Satellit, ist diese Disziplin entscheidend. Sie verhindert, dass man die falsche Ebene repariert, obwohl der Fehler an einer ganz anderen Stelle sitzt.
Welche Schichten bei Planung und Fehlersuche den größten Hebel haben
In modernen Netzen ist die Schichtenlogik nicht weniger wichtig geworden, sondern eher nützlicher. Je mehr Infrastruktur zusammenkommt, desto wichtiger ist eine saubere Trennung von Verantwortlichkeiten. Ich sehe das besonders bei heterogenen Umgebungen: Backhaul, Access-Netze, VPNs, Cloud-Dienste und Endanwenderdienste greifen ineinander, aber sie scheitern nicht alle aus denselben Gründen.
- Physik prüfen: Signal, Medium, Schnittstelle, Link-Status und Fehlerzähler.
- Layer 2 prüfen: VLANs, MAC-Lernen, WLAN-Assoziation, PPP oder lokale Übertragung.
- Layer 3 prüfen: IP-Adresse, Gateway, Routing, Erreichbarkeit und ICMP.
- Transport prüfen: TCP-Handshake, UDP-Verhalten, Ports, Firewalls, Latenz und Paketverlust.
- Anwendung prüfen: DNS, Zertifikate, Authentifizierung, Session-Handling und Dienstlogik.
Für Planungsaufgaben in Telekommunikations- und Infrastrukturnetzen ist genau diese Reihenfolge wertvoll. Sie macht sichtbar, wo Investitionen wirken: Eine bessere physische Strecke löst keine falsche DNS-Konfiguration, und ein besserer Applikationsserver ersetzt kein stabiles Transport- oder Routing-Design. Wer so denkt, plant nicht nur technisch sauberer, sondern spart auch Zeit im Betrieb.
Am Ende bleibt die einfache praktische Regel: OSI hilft beim Verstehen, TCP/IP beim Funktionieren. Wenn man beides auseinanderhält, wird Netzwerktechnik deutlich klarer, und genau das ist der eigentliche Gewinn dieses Vergleichs.
