UART gehört zu den unscheinbaren, aber wichtigen Bausteinen der seriellen Kommunikation. Wer sich mit what is uart beschäftigt, will meist schnell verstehen, wie der asynchrone Datenaustausch funktioniert, welche Rolle Baudrate und Datenformat spielen und warum diese Schnittstelle in Routern, Gateways und Embedded-Systemen oft als Rettungsanker für Diagnose und Wartung dient. Genau diese Punkte ordne ich hier praxisnah ein, ohne die Technik unnötig aufzublähen.
Die wichtigsten Punkte auf einen Blick
- UART ist eine asynchrone serielle Schnittstelle, kein Netzwerkprotokoll im engeren Sinn.
- Für eine einfache Verbindung reichen meist TX, RX und GND; manchmal kommen RTS und CTS dazu.
- Typische Formate wie 8N1 bedeuten 8 Datenbits, keine Parität und 1 Stoppbit.
- UART ist langsamer als SPI oder Ethernet, dafür aber leicht zu implementieren und sehr gut für Diagnose geeignet.
- In Netzwerken taucht UART vor allem als Console-, Boot- und Service-Port auf.
- Die häufigsten Fehler sind falsche Pegel, falsche Baudrate und fehlende gemeinsame Masse.
UART ist die einfache serielle Grundsprache vieler Geräte
Ich ordne UART am liebsten als Punkt-zu-Punkt-Verbindung ohne gemeinsamen Takt ein. Das heißt: Sender und Empfänger müssen sich nur auf Geschwindigkeit und Rahmenformat einigen, nicht auf eine separate Clock-Leitung. Genau das macht die Schnittstelle so beliebt in der Netzwerktechnik rund um Router, Modems, Gateways, Messgeräte und Steuerungen.
Wichtig ist die Trennung zwischen Protokoll und elektrischer Ausführung. UART beschreibt vor allem, wie Bytes seriell gerahmt werden; ob die Signale als TTL-Pegel, als RS-232 oder über einen anderen Treiber laufen, ist eine andere Frage. In der Praxis wird das oft durcheinandergeworfen, und genau daraus entstehen viele Fehlersuchen, die unnötig lange dauern.
Für den Alltag reicht ein einfacher Merksatz: UART ist das Sprachschema, die Leitungsebene ist die Transportstrecke. Als Nächstes lohnt sich der Blick auf die Bitfolge selbst, denn dort entstehen die typischen Missverständnisse.
So funktionieren Bits, Start- und Stoppzeichen

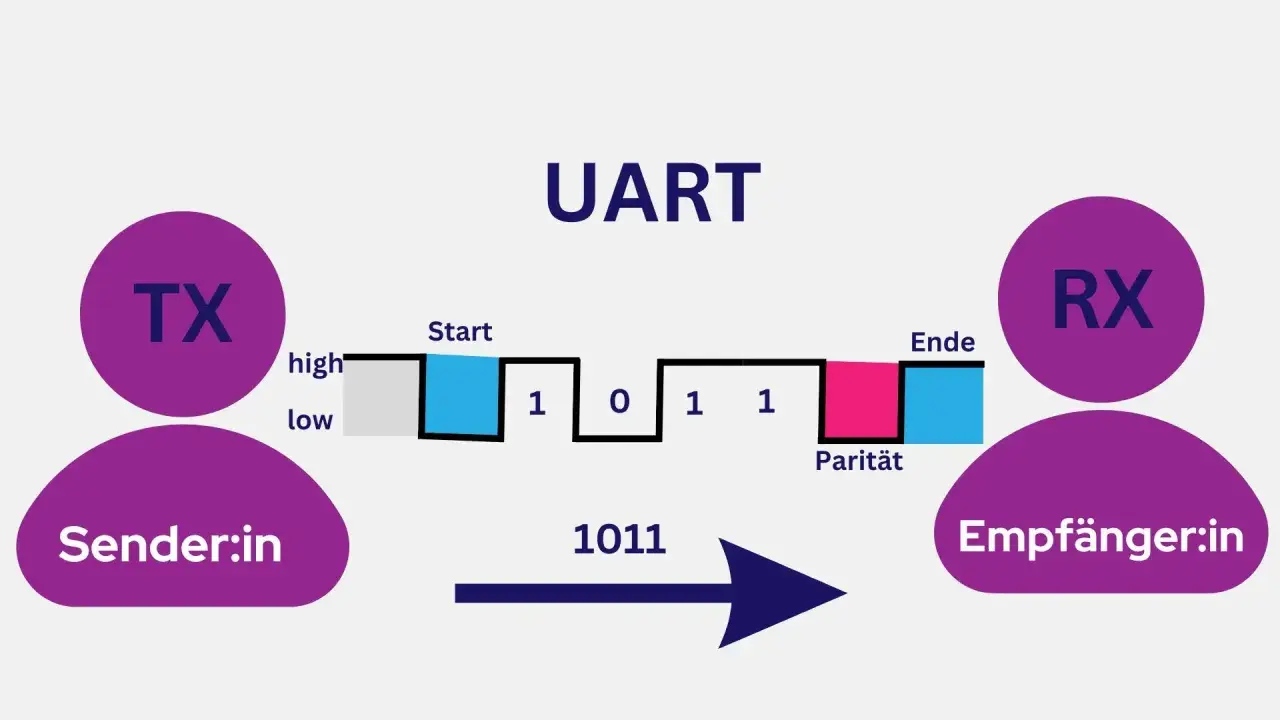

Eine UART-Zeile ist nicht einfach nur ein Strom von Nullen und Einsen. Jedes Zeichen wird in einen Rahmen verpackt: Startbit, Datenbits, optional ein Paritätsbit und mindestens ein Stoppbit. Das verbreitete Format 8N1 bedeutet 8 Datenbits, keine Parität und 1 Stoppbit.
Warum das Startbit so wichtig ist
Da UART asynchron arbeitet, gibt es keinen gemeinsamen Takt über eine zusätzliche Leitung. Der Empfänger erkennt mit dem Startbit, dass ein neues Zeichen beginnt, und tastet dann die folgenden Bits mit seiner eigenen internen Zeitbasis ab. Bei jedem Zeichen wird also neu synchronisiert. Das macht die Verbindung robust, aber nicht beliebig fehlerverzeihend.
Lesen Sie auch: SmartNICs - Der wahre Nutzen für Ihr Netzwerk
Was Baudrate in der Praxis bedeutet
Die Baudrate gibt an, wie viele Signalzustände pro Sekunde übertragen werden. In vielen eingebetteten Systemen sind 9.600, 19.200, 57.600, 115.200 und 921.600 bit/s typische Werte. Bei 115.200 bit/s dauert ein Bit rund 8,68 Mikrosekunden; ein 8N1-Frame braucht also etwa 86,8 Mikrosekunden pro Byte auf der Leitung.
Das ist auch der Punkt, an dem die Effizienz klar wird: Ein 8N1-Frame verbraucht pro Nutzbyte 10 Bitzeiten. Damit liegen nur 80 Prozent der übertragenen Bitzeiten im eigentlichen Nutzdatenfeld, der Rest ist Overhead für Rahmung und Stabilität. Das klingt wenig, ist in der Servicepraxis aber völlig normal und meist ein guter Tausch gegen Einfachheit.
Wenn ein System Parität verwendet, kommt ein weiteres Bit hinzu. Dann wird aus 8N1 schnell 8E1 oder 8O1, je nachdem, ob gerade oder ungerade Parität gewünscht ist. Das kostet Bandbreite, kann aber bei bestimmten Diagnose- oder Industrieanwendungen sinnvoll sein, wenn einfache Fehlererkennung wichtiger ist als maximale Geschwindigkeit. Danach stellt sich die Frage, wo diese Schnittstelle im Netzwerkumfeld überhaupt auftaucht.
Wo UART in Netzwerken wirklich auftaucht
In der Praxis sehe ich UART selten als „Netzwerk“ im klassischen Sinn, sondern als Wartungs- und Integrationsschnittstelle. Genau dort ist sie stark: bei Geräten, die booten, Logs ausgeben, Befehle annehmen oder sich über eine einfache serielle Konsole retten lassen. Gerade wenn ein IP-Stack noch nicht läuft oder ein Gerät nach einem Fehlkonfigurationsproblem nicht mehr erreichbar ist, bleibt UART oft der direkteste Zugang.
- Router, Switches und Firewalls nutzen serielle Konsolen für Bootmeldungen, Recovery und Erstinbetriebnahme.
- Gateways und Modems verwenden UART häufig für AT-Befehle, Statusabfragen und Debugging.
- Funk- und IoT-Knoten setzen UART für Kommunikation zwischen Host-Controller und Funkmodul ein.
- Industrie- und Energieanlagen verwenden serielle Ports, weil sie billig, zuverlässig und leicht zu warten sind.
- Fernwartung in abgelegenen Standorten profitiert von einer Schnittstelle, die auch dann noch nützlich ist, wenn der Rest des Systems noch nicht sauber online ist.
In Infrastrukturprojekten ist das nicht banal. Ein serieller Konsolenport kostet fast nichts, spart aber im Fehlerfall Stunden. Ich würde UART deshalb immer als Rettungs- und Diagnosekanal betrachten, nicht als Ersatz für Ethernet oder IP-basierte Netze. Genau dieser Unterschied wird klarer, wenn man UART mit den naheliegenden Alternativen vergleicht.
UART, RS-232, RS-485, SPI und I2C im Vergleich
UART wird oft in einen Topf mit anderen Schnittstellen geworfen, obwohl die Aufgaben sehr verschieden sind. Die folgende Gegenüberstellung hilft, die Grenze sauber zu ziehen:
| Kriterium | UART | SPI | I2C | RS-232 | RS-485 |
|---|---|---|---|---|---|
| Einordnung | Asynchrone serielle Rahmung | Synchroner Bus | Synchroner Zweidraht-Bus | Elektrische Schnittstelle für serielle Punkt-zu-Punkt-Verbindungen | Differenzielle physische Schicht für robuste serielle Übertragung |
| Typische Leitungen | TX, RX, GND, optional RTS/CTS | SCLK, MOSI, MISO, CS | SDA, SCL | TX, RX, GND | A, B, oft GND |
| Stärke | Einfach, debugfreundlich, billig | Sehr schnell, deterministisch | Wenig Pins, mehrere Teilnehmer | Legacy-Kompatibilität, weite Spannungspegel | Lange Leitungen, gute Störfestigkeit |
| Grenze | Kein gemeinsamer Takt, meist Punkt-zu-Punkt | Mehr Leitungen, Chip-Select nötig | Buslast und Adressierung begrenzen Skalierung | Heute oft nur noch für Serviceports relevant | Braucht Terminierung und saubere Busdisziplin |
| Typische Nutzung | Konsole, Bootloader, Module | Sensoren, Speicher, schnelle Peripherie | Sensorik, Steuerung, kurze Strecken | Serielle Altgeräte, Terminalzugriff | Industrie, Feldgeräte, längere Leitungen |
Die praktische Faustregel lautet: UART ist das Datenformat, RS-232 oder RS-485 sind die physische Ausprägung. Wer eine echte Netzwerkanbindung braucht, greift in der Regel zu Ethernet oder einem anderen dafür gebauten Protokoll. UART bleibt dann die Service-Schicht darunter, nicht der eigentliche Netzwerkträger. Aus dieser Trennung ergeben sich auch die häufigsten Installationsfehler.
Typische Fehler bei der Inbetriebnahme
Die meisten UART-Probleme sind erstaunlich banal. Genau deshalb sind sie so lästig, denn man übersieht sie leicht. Ich prüfe in solchen Fällen immer zuerst die Basics, bevor ich an Treiber, Firmware oder Hardwaredefekte denke.
- TX und RX nicht gekreuzt - die Leitung ist elektrisch korrekt angeschlossen, aber logisch falsch verdrahtet.
- Falsche Baudrate - 115.200 bit/s auf der einen Seite und 9.600 bit/s auf der anderen erzeugen nur unlesbare Zeichen.
- Falsches Frame-Format - 8N1, 7E1 oder 8O2 müssen exakt zusammenpassen.
- Unpassende Pegel - 3,3-V-TTL ist nicht dasselbe wie RS-232; direktes Verbinden kann scheitern oder schaden.
- Keine gemeinsame Masse - ohne Bezugspotential sind die Signale instabil oder unzuverlässig.
- Zu lange oder zu störanfällige Leitungen - nacktes TTL-UART ist für kurze Strecken gedacht, nicht für wilde Verkabelung.
- Kein Flow Control trotz großer Datenmengen - wenn der Empfänger nicht schnell genug lesen kann, gehen Daten verloren.
Ein klassisches Beispiel: Ein Gerät sendet korrekt, aber das Terminal zeigt nur Hieroglyphen. In neun von zehn Fällen stimmt dann nicht das elektrische Niveau oder das Frame-Format. Mein erster Test ist deshalb fast immer ein Loopback: TX und RX werden lokal verbunden, und ich prüfe, ob der Adapter selbst sauber arbeitet. Danach erst gehe ich ins eigentliche System. Wenn die physische Ebene stimmt, lohnt sich der Blick auf die saubere Einrichtung.
So richte ich eine stabile UART-Verbindung ein
Für eine robuste Verbindung arbeite ich in einer festen Reihenfolge. Das spart Zeit und verhindert, dass man mehrere Fehlerquellen gleichzeitig jagt.
- Pegel prüfen - zuerst klären, ob das Gerät 3,3 V, 5 V, RS-232 oder RS-485 erwartet.
- Leitungen korrekt kreuzen - TX des Senders an RX des Empfängers, RX an TX, dazu eine gemeinsame Masse.
- Frame-Parameter abgleichen - Baudrate, Datenbits, Parität und Stoppbits müssen identisch sein.
- Mit einem bekannten Terminal testen - ein USB-zu-UART-Adapter ist für den Einstieg oft die schnellste Lösung.
- Mit Loopback beginnen - so erkenne ich sofort, ob Adapter, Treiber oder Terminal schuld sind.
- Bei Bedarf Flow Control aktivieren - RTS/CTS hilft, wenn der Empfänger sonst überläuft.
- Bei längeren Strecken umdenken - abseits kurzer Board-Verbindungen nehme ich lieber einen passenden Treiber oder gleich RS-485.
Ein Beispiel aus der Praxis: Bei 115.200 bit/s läuft ein 32-Byte-Debug-Block mit 8N1 über 320 Bitzeiten und braucht ungefähr 2,78 Millisekunden auf der Leitung. Das ist nicht schnell, aber für Statusmeldungen und Bootlogs mehr als ausreichend. Genau diese Mischung aus Einfachheit und Vorhersagbarkeit macht UART für Servicezugänge so wertvoll. Und sie erklärt auch, warum die Schnittstelle 2026 noch längst nicht veraltet ist.
Warum UART auch 2026 noch relevant bleibt
UART ist nicht die schnellste, nicht die modernste und auch nicht die eleganteste Lösung für Datenübertragung. Aber sie ist oft die praktischste. Wenn ein Gerät noch keinen vollständigen Netzwerkstack hat, wenn Firmware erst initialisiert werden muss oder wenn man bei der Fehlersuche eine direkte, lesbare Ausgabe braucht, ist UART schwer zu schlagen.
Gerade in verteilten Infrastrukturen, in Technikschränken, auf Masten, in Energieanlagen oder an schwer erreichbaren Standorten ist eine einfache serielle Konsole oft der erste stabile Kontaktpunkt. Ich halte das für besonders relevant, weil sich Wartung in solchen Umgebungen selten nach Lehrbuch verhält: Netzwerke fallen aus, Fernzugriffe scheitern, und dann zählt eine Schnittstelle, die mit wenig Aufwand wieder Leben zeigt. In solchen Momenten ist UART kein Relikt, sondern ein sehr vernünftiges Werkzeug.
Wenn ich eine UART-Verbindung bewerte, schaue ich deshalb zuerst auf Pegel, Frame-Format und Leitungsführung und erst danach auf alles andere. Wer diese drei Punkte sauber beherrscht, kann Geräte schneller in Betrieb nehmen, Fehler gezielter eingrenzen und aus einer simplen seriellen Schnittstelle einen zuverlässigen Wartungskanal machen.
