Eine saubere serielle Schnittstelle entscheidet oft darüber, ob ein Gerät im Feld nur Daten sendet oder sich überhaupt noch zuverlässig diagnostizieren lässt. Das UART-Signal ist dabei die einfache, robuste Basis vieler Mikrocontroller, Router-Ports, Modem-Interfaces und Debug-Anschlüsse. Wer versteht, wie der Bitstrom aufgebaut ist und wo typische Fehler entstehen, spart bei der Fehlersuche meist mehr Zeit als mit jeder Oberfläche.
Die wichtigsten Punkte auf einen Blick
- UART ist ein Rahmenformat, kein Kabelstandard. Die elektrischen Pegel hängen vom Gegenstück ab.
- 8N1 ist die typische Alltagskonfiguration, dazu kommen häufig 9600 oder 115200 Baud.
- RS-232 ist nicht dasselbe wie UART. Ohne Pegelwandler kann die Verbindung unbrauchbar oder sogar gefährlich für den Eingang werden.
- In Netzwerkgeräten dient UART vor allem der Diagnose. Das gilt besonders für Konsolen, Bootloader und Fernwartung.
- Die häufigsten Fehler sind falsche Baudrate, vertauschte Leitungen, falsche Logikpegel und fehlende gemeinsame Masse.
Was ein UART-Signal auf der Leitung bedeutet
Ich trenne in der Praxis zuerst zwischen Protokoll und Physik. UART beschreibt die asynchrone Form des seriellen Austauschs: Es gibt eine TX- und eine RX-Leitung, aber keinen gemeinsamen Takt. Der Sender markiert den Beginn jedes Zeichens mit einem Startbit, danach folgen die Datenbits und am Ende ein oder mehrere Stopbits. Genau deshalb lässt sich die Schnittstelle so leicht in Bootloadern, Konsoleports und Messgeräten unterbringen.
Microchip beschreibt das typische Format als NRZ-Sequenz mit Startbit, Datenbits und Stopbit. NRZ bedeutet, dass das Signal zwischen zwei gleichen Bits nicht erst auf ein neutrales Niveau zurückkehrt, sondern den aktuellen Pegel einfach hält. In der Praxis ist 8N1 die häufigste Wahl: acht Datenbits, keine Parität, ein Stopbit. Wichtig ist dabei auch der Denkfehler, den ich oft sehe: UART sagt noch nichts über die tatsächlichen Spannungen aus. Das, was auf dem Chip als Logikpegel anliegt, ist nicht automatisch für ein langes Kabel oder eine RS-232-Buchse geeignet.
Genau an dieser Stelle wird klar, warum UART so oft unterschätzt wird: Die Logik ist schlicht, die Wirkung im Feld aber sehr groß. Als Nächstes lohnt sich deshalb der Blick auf den Bitstrom selbst, weil dort die meisten Missverständnisse entstehen.
So liest man den Bitstrom auf der Leitung

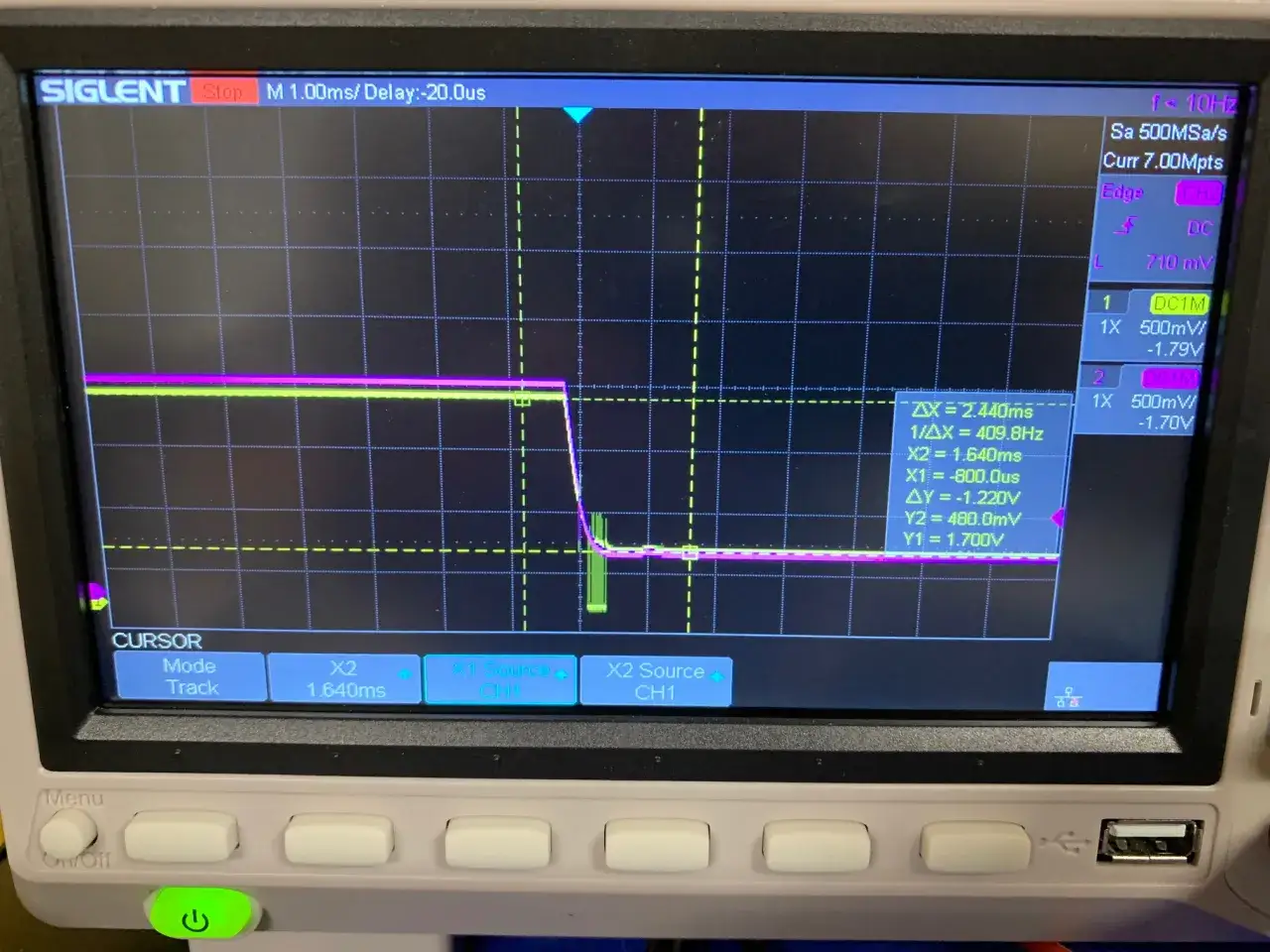

Auf der Leitung ruht UART im Leerlauf meist auf logisch 1. Das Startbit zieht die Leitung auf 0 und gibt dem Empfänger den Taktanker, an dem er sich für das ganze Zeichen orientiert. Danach kommen die Datenbits, meistens least significant bit first, also mit dem niederwertigsten Bit zuerst. Parität und Stopbit dienen als einfache Plausibilitätsprüfung.
| Feld | Funktion | Was in der Praxis schiefgeht |
|---|---|---|
| Startbit | Markiert den Beginn eines Zeichens und synchronisiert den Empfänger | Wenn der Empfänger das Startbit nicht sauber erkennt, verschiebt sich das ganze Frame |
| Datenbits | Tragen die eigentlichen Nutzdaten | Falsche Bitzahl oder falsche Bitreihenfolge erzeugen unlesbare Zeichen |
| Parität | Einfache Fehlerprüfung auf Bit-Ebene | Bei abweichender Konfiguration meldet der Empfänger Parity-Fehler |
| Stopbit | Schließt das Zeichen ab und bestätigt die Rahmung | Fehlt der erwartete Stoppegel, entsteht ein Framing-Fehler |
| Baudrate | Bestimmt, wie lang ein Bit dauert | Schon kleine Abweichungen führen schnell zu Müllzeichen oder gar keinem lesbaren Text |
Der Empfänger tastet nicht blind irgend einen Moment ab. Viele UART-Peripherien arbeiten intern mit Oversampling, oft vier- oder sechzehnfach zur Baudrate, damit die Mitte eines Bits sauber getroffen wird. Daraus folgt die praktische Regel: Beide Seiten müssen dasselbe Format sprechen und die Baudrate muss eng genug zusammenliegen. Als grobe Branchenregel gilt, dass die gesamte Abweichung der Baudkette nicht deutlich über etwa 3 Prozent steigen sollte, sonst häufen sich Framing-Fehler und einzelne Zeichen kippen weg.
Wenn das Signalbild klar ist, versteht man auch schneller, warum diese einfache Schnittstelle in Netzwerkgeräten so lange überlebt hat. Genau dort spielt sie ihre Stärken aus, selbst wenn der eigentliche Datenverkehr längst anders läuft.
Warum UART in Routern, Gateways und Funkmodulen weiter vorkommt
In Netzwerkgeräten ist UART selten der Datenpfad für den Nutzverkehr. Genau dafür ist er aber als Service-Schnittstelle extrem wertvoll. Ich finde ihn an seriellen Konsolen von Routern und Switches, an Boot-Ports von Gateways, in Funkmodulen, an Steuerplatinen von Power- und Umgebungsmonitoring sowie an Geräten, die in abgelegenen Standorten laufen und ohne aufwendige Vor-Ort-Analyse auskommen müssen.
Für Telekommunikation und Infrastruktur hat das einen ganz praktischen Vorteil: Wenn das eigentliche Netz noch nicht hochgefahren ist, kann man trotzdem oft schon mit dem Gerät sprechen. Die serielle Konsole zeigt Bootmeldungen, Bootloader-Menüs und Debug-Ausgaben, lange bevor Ethernet, Mobilfunk oder WLAN sauber arbeiten. Gerade an entlegenen Standorten ist das Gold wert, weil ein einziger serieller Anschluss den Unterschied zwischen schneller Diagnose und langem Ausfall bedeuten kann.
Ich sehe UART deshalb nicht als Relikt, sondern als bewusst klein gehaltenen Wartungspfad. Wer ihn an der richtigen Stelle einplant, spart später viel Zeit. Doch gerade weil die Schnittstelle so schlicht ist, wird sie oft mit anderen Verbindungen verwechselt. Das führt direkt zum wichtigsten Vergleich.
UART, RS-232, USB und Ethernet unterscheiden sich stärker als viele denken
Der häufigste Denkfehler ist, UART und RS-232 gleichzusetzen. UART ist die Logik des seriellen Rahmens, RS-232 ist die elektrische Schnittstelle mit invertierten Pegeln und höheren Spannungen. Texas Instruments beschreibt RS-232 mit Spannungen im Bereich von etwa ±3 bis ±15 Volt, während Mikrocontroller am Pin meist mit 0/VCC-Logik arbeiten. Dazwischen gehört ein Pegelwandler, sonst wird aus einer simplen Diagnoseleitung schnell ein beschädigter Eingang.
| Schnittstelle | Was sie wirklich regelt | Stärken | Grenzen | Typischer Einsatz |
|---|---|---|---|---|
| UART | Asynchrones serielles Rahmenformat auf Logikpegeln | Sehr simpel, billig, direkt | Keine definierte Kabel- oder Netzwerkschicht | Mikrocontroller, Debug, Boot-Konsole |
| RS-232 | Elektrische Übertragung mit invertierten Hochspannungspegeln | Robust für Serviceports und Punkt-zu-Punkt-Verbindungen | Braucht Transceiver, ist nicht für Mehrteilnehmer-Netze gedacht | Serielle Konsole an älteren und industriellen Geräten |
| USB | Host-Device-Bus mit eigenem Protokollstack | Standard am PC, flexibel, schnell | Nicht direkt mit UART-Pegeln kompatibel | PC-Anbindung über USB-UART-Adapter |
| Ethernet | Paketorientiertes Netzwerk mit PHY und MAC | Echte Netzwerktopologie, große Reichweite, hohe Datenrate | Deutlich komplexer als ein serieller Port | IP-Kommunikation, Backhaul, Management-Netze |
Wenn ich längere Strecken oder mehrere Teilnehmer brauche, ist RS-485 oder gleich Ethernet meist die richtige Antwort, nicht „mehr UART“. UART bleibt dort stark, wo ein Punkt-zu-Punkt-Zugang genügt und die Wartung einfach bleiben soll. Wer diese Grenze kennt, spart sich unnötige Experimente mit falscher Hardware.
Nachdem die Abgrenzung sitzt, lässt sich ein Problem viel schneller eingrenzen. Genau das ist im Feld der eigentliche Zeitgewinn.
Typische Fehlerbilder und wie ich sie eingrenze
Wenn auf dem Terminal nur Zeichenmüll erscheint, beginne ich nie mit der Software, sondern mit dem physischen Rahmen. Falsche Baudrate, vertauschte TX/RX-Leitungen, fehlende gemeinsame Masse oder ein invertierter Pegel sind die Klassiker. Danach prüfe ich Parität, Stopbits und ob der Adapter wirklich dieselbe Logik erwartet wie das Gerät.
| Symptom | Wahrscheinliche Ursache | Mein erster Fix |
|---|---|---|
| Unlesbare Zeichen | Baudrate oder Frame-Format passt nicht | Baudrate prüfen, auf 8N1 testen, bekannte Werte wie 9600 oder 115200 probieren |
| Kein Output | TX und RX vertauscht, Masse fehlt oder Pegel sind falsch | Leitungen kreuzen, GND verbinden, Logikpegel vergleichen |
| Framing-Fehler | Stopbit fehlt in der Erwartung oder die Baudrate driftet weg | Taktquelle und Rahmenformat kontrollieren |
| Nur sporadische Zeichen | Störungen, lange Leitungen oder schlechtes Timing | Leitung verkürzen, bessere Abschirmung oder passenden Transceiver nutzen |
| Funktioniert am Schreibtisch, nicht im Feld | EMV, Versorgung, Masseführung oder Steckerproblem | Steckverbindung, Massekonzept und Schutzbeschaltung prüfen |
Ein nützlicher Schnelltest ist ein bekanntes Muster wie 0x55 oder ein kurzer Bootlog mit fester Baudrate. Ein Wechsel zwischen 0 und 1 erzeugt ein gut sichtbares Rechteckmuster und zeigt schnell, ob der Takt ungefähr stimmt. Wenn schon dieses Muster zerfällt, ist die Ursache fast immer auf der Leitung oder in der Konfiguration zu suchen, nicht im Textinhalt.
Genau an dieser Stelle zeigt sich, ob die Schnittstelle nur „irgendwie läuft“ oder wirklich feldtauglich ist. Damit landet man bei den paar Entscheidungen, die am Ende den Unterschied machen.
Worauf es bei einer stabilen UART-Verbindung im Feld ankommt

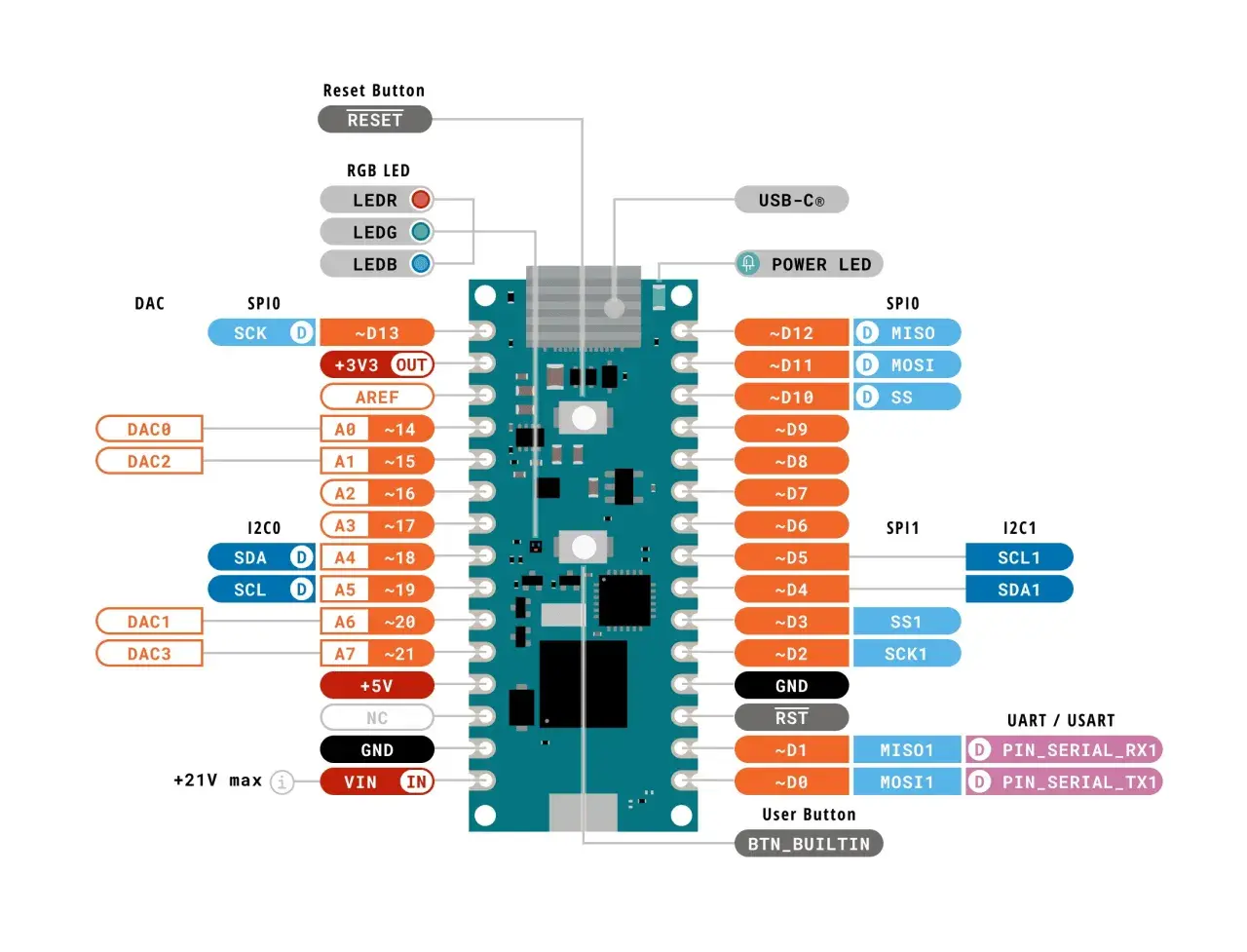

Was ich bei einer robusten Umsetzung zuerst prüfe: passende Pegel, gemeinsame Masse, kurze Leitungsführung und ein klar definiertes Datenformat. Für einfache Debug-Verbindungen reichen oft 115200 Baud und 8N1, für robuste Installationen zählt aber viel stärker, dass die elektrische Ebene zum Gerät passt und der Adapter sauber arbeitet. Wer aus einer internen Logikleitung eine Feldschnittstelle machen will, sollte nicht an einem billigen Level-Shifter und an ordentlichem ESD-Schutz sparen.
- TX auf RX kreuzen und die gemeinsame Masse nicht vergessen.
- Pegel nur innerhalb derselben Welt verbinden, also TTL zu TTL oder RS-232 zu RS-232 mit passendem Wandler.
- Leitungen kurz halten, wenn keine echte Leitungstreiberschicht vorgesehen ist.
- Bei Dauerlast an Flow-Control denken, wenn der Empfänger nicht schnell genug lesen kann.
- Für längere Strecken lieber RS-485 oder Ethernet planen, statt eine interne UART unverändert nach außen zu ziehen.
Gerade in Telekommunikations- und Infrastruktursystemen bleibt UART deshalb weniger ein altes als ein sehr praktisches Werkzeug: klein, direkt, günstig und im Fehlerfall oft der einzige Weg, ein Gerät überhaupt noch zu verstehen. Wer die Grenzen dieser Schnittstelle kennt, plant die passende Gegenstelle gleich richtig und spart sich später die meiste Sucharbeit.
