CAN-FD-Netze scheitern selten am Protokoll selbst, sondern an der Physik auf der Leitung. Genau dort setzt die Signal Improvement Capability an: Sie dämpft Reflexionen, beruhigt das Ausschwingen und macht höhere Datenraten in komplexeren Topologien deutlich realistischer. Für industrielle Steuerungen, verteilte Infrastruktur und nachgerüstete Netzwerke ist das oft der Hebel, der aus einer theoretisch schnellen Verbindung ein belastbares System macht.
Die wichtigsten Punkte auf einen Blick
- SIC verbessert die Signalqualität auf der physikalischen CAN-FD-Ebene, nicht die Logik des Protokolls.
- Der größte Nutzen entsteht bei vielen Knoten, langen Abzweigen und schwer sauber terminierbaren Netzen.
- In komplexen Topologien sind mit SIC 5 Mbit/s und teils mehr erreichbar, während reguläres CAN FD oft früher ausbremst.
- Die Technik ersetzt kein gutes Layout: Leitungslängen, Stubs, Terminierung und EMV bleiben entscheidend.
- Für bestehende Anlagen ist SIC interessant, weil oft nur der Transceiver getauscht werden muss.
Wie SIC das CAN-FD-Signal beruhigt

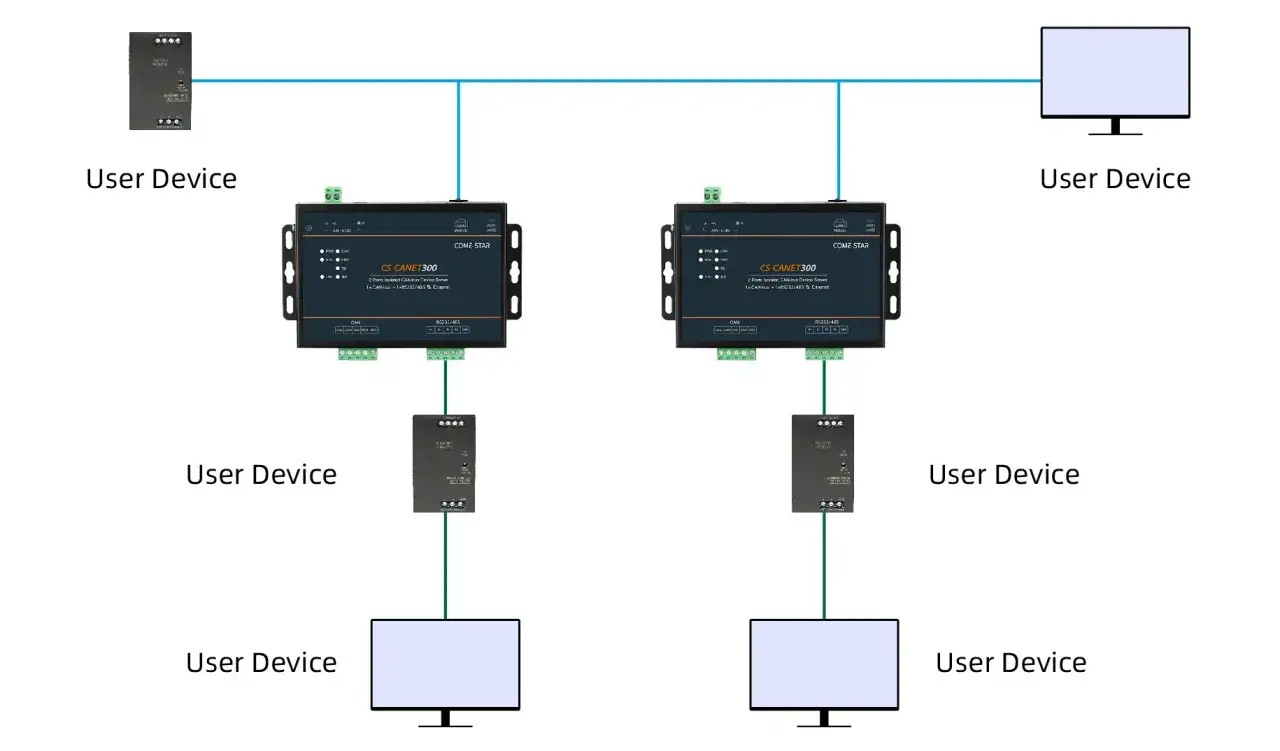

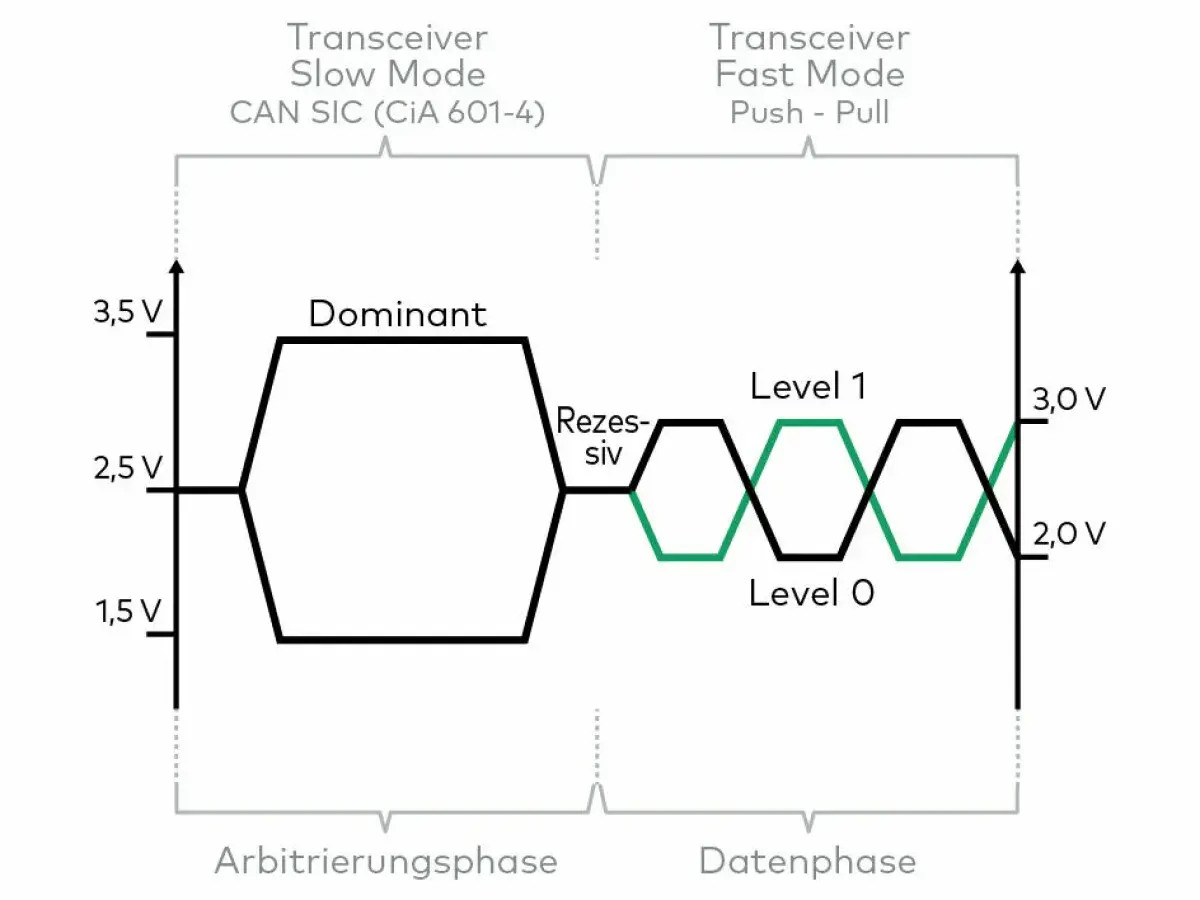

Im klassischen CAN-FD-Betrieb wird der rezessive Zustand praktisch freigegeben. Auf einer sauberen Punkt-zu-Punkt-Strecke ist das unkritisch. Auf einer Leitung mit vielen Abzweigen reflektieren die Flanken aber zurück, das Signal schwingt nach, und genau dieses Ringing kann bei kurzen Bitzeiten das Sampling stören. SIC hält die Ausgangsstufe deshalb beim Umschalten gezielter kontrolliert, damit die Leitung schneller zur Ruhe kommt.
Warum Reflexionen überhaupt entstehen
Jede Änderung der Leitungsimpedanz wirkt im Bus wie eine kleine Rückwurffläche für das Signal. Unterminierte Abzweige, lange Kabelstücke und unruhige Übergänge sorgen dafür, dass der Pegel nicht sofort sauber steht. In langsamen Netzen fällt das oft kaum auf. Bei CAN FD mit hohen Datenraten wird derselbe Effekt aber zum echten Problem, weil das Zeitfenster pro Bit sehr klein wird.
Was der Transceiver anders macht
Der Eingriff passiert auf der physikalischen Ebene; der CAN-Controller im Mikrocontroller bleibt in der Regel derselbe. Das ist praktisch, weil sich ein bestehendes Design oft mit einem Transceiver-Wechsel und einem erneuten Timing-Check aufrüsten lässt. Ich halte das für den wichtigsten Punkt an SIC: Die Technik korrigiert nicht das Protokoll, sondern die elektrische Realität auf dem Kabel.
Genau deshalb ist der nächste Punkt so wichtig: Ohne saubere Topologie ist die Bitratenangabe schnell nur Theorie.
Warum normale Netze bei schnellen Bitraten ins Stocken geraten
Bei 5 Mbit/s bleibt nur ein Bitzeitfenster von 200 ns. Das ist sehr wenig, wenn der Bus in einer Stern- oder Mischstruktur aufgebaut ist und mehrere Abzweige nachschwingen. In solchen Netzen landen klassische CAN-FD-Transceiver in der Praxis oft deutlich unter ihrer Nennrate, manchmal sogar unter 2 Mbit/s, obwohl das Datenblatt mehr verspricht.
- Lange Stubs verlängern die Zeit, bis das Signal wirklich stabil ist.
- Viele Knoten erhöhen die Wahrscheinlichkeit von Reflexionen und unruhigen Übergängen.
- Ungünstige Terminierung verschärft Nachschwingen und Fehlabtastung.
- EMV-Umgebungen mit Störungen machen aus kleinen Signalfehlern schnell ein Systemproblem.
Das ist auch der Grund, warum ein Netz im Labor gut aussehen kann und im Feld plötzlich zickt. In verteilten Infrastrukturprojekten, etwa mit mehreren Schaltschränken, entfernten Sensorpunkten oder nachträglichen Erweiterungen, ist diese Diskrepanz besonders häufig. Die Leitungen sind dann historisch gewachsen, nicht ideal geplant. Und genau dort trennt SIC den bloßen Wunsch nach höherer Geschwindigkeit von echter Nutzbarkeit.
Wer an solchen Netzen arbeitet, fragt als Nächstes nicht nach Marketingbegriffen, sondern nach dem realen Mehrwert im Einsatz.
Wo SIC in Infrastruktur- und Fahrzeugnetzen den größten Nutzen bringt
Ich würde SIC immer dann ernsthaft prüfen, wenn die Verkabelung nicht perfekt linear ist oder wenn ein bestehendes Netz schneller werden soll, ohne das ganze System neu zu verdrahten. Das gilt nicht nur für Fahrzeuge, sondern genauso für industrielle Anlagen, Energieverteilungen, Verkehrssteuerungen oder andere verteilte Infrastrukturknoten.
Verteilte Steuerungen mit vielen Abzweigen
Wenn mehrere Steuergeräte über längere Leitungswege verbunden sind, steigen die Reflexionen fast zwangsläufig. SIC bringt hier am meisten, weil es die elektrischen Schwächen der Topologie abfedert. Für Projekte mit gewachsenen Anlagen ist das oft der günstigere Weg als ein kompletter Umbau der Verkabelung.
Nachrüstungen und gemischte Bestände
In der Praxis hängen oft neue und ältere Komponenten im selben Netz. SIC ist dann interessant, weil viele Transceiver als pin-kompatibler Ersatz verfügbar sind und der CAN-Controller selbst nicht geändert werden muss. Das spart Zeit, senkt das Integrationsrisiko und hält die bestehende Architektur weitgehend intakt.
Netze, die bei 2 Mbit/s an ihre Grenze kommen
Sobald ein bestehendes CAN-FD-Netz oberhalb von 2 Mbit/s stabil laufen soll, wird SIC besonders relevant. Einige moderne Transceiverfamilien ermöglichen in passenden Topologien sogar 5 Mbit/s und in bestimmten Fällen bis zu 8 Mbit/s. Ich würde diese Zahlen aber nie isoliert lesen: Entscheidend ist immer das Zusammenspiel aus Topologie, Leitungslänge, Bit-Timing und Störumgebung.
Damit ist die Kernfrage noch nicht beantwortet: Woran erkennt man, ob SIC die richtige Wahl ist oder nur ein teurer Umweg?
CAN FD, klassische CAN-Transceiver und SIC im direkten Vergleich
Eine Gegenüberstellung hilft, weil das Wort „schneller“ schnell missverstanden wird. SIC macht ein gutes Netz besser und ein grenzwertiges Netz oft erst brauchbar. Ein chaotisch aufgebautes Netz wird dadurch aber nicht automatisch sauber.
| Merkmal | Klassisches CAN | Normales CAN FD | CAN FD mit SIC |
|---|---|---|---|
| Typischer Schwerpunkt | Robuste Kommunikation bei moderaten Datenraten | Höhere Nutzdatenrate im bestehenden CAN-Ökosystem | Höhere Datenrate trotz schwierigerer Topologien |
| Toleranz gegenüber Reflexionen | Relativ hoch, weil die Bitzeiten länger sind | Deutlich empfindlicher bei schnellen Datenphasen | Spürbar besser durch aktive Dämpfung des Nachschwingens |
| Realistische Bitrate in komplexen Netzen | Meist ausreichend im klassischen Bereich | Oft begrenzt, in der Praxis teils unter 2 Mbit/s | Je nach Aufbau 5 Mbit/s und mehr, teils bis 8 Mbit/s |
| Umbauaufwand | Gering, wenn das Netz einfach bleibt | Moderat, aber stark layoutabhängig | Oft geringer als ein kompletter Neuaufbau, wenn Transceiver tauschbar sind |
| Typische Schwäche | Begrenzte Bandbreite | Signalqualität bei komplexer Verdrahtung | Topologie bleibt trotzdem entscheidend; SIC ist keine Wunderlösung |
Merksatz: Wenn die Leitung bereits gut ist, bringt SIC Reserve. Wenn die Leitung schwierig ist, kann SIC überhaupt erst den stabilen Betrieb ermöglichen.
Die praktische Entscheidung fällt damit nicht am Schreibtisch, sondern beim Planen und Messen des realen Netzes.
Wie der Umstieg in bestehenden Netzen sauber gelingt
Für mich beginnt die Umstellung nie mit dem Chipkatalog, sondern mit einer nüchternen Bestandsaufnahme. Erst wenn klar ist, wie das Netz wirklich aufgebaut ist, lässt sich bewerten, ob SIC genügt oder ob die Topologie selbst angepasst werden muss.
Lesen Sie auch: Core Networks: Was sie tun & warum 5G anders ist
Was ich vor dem Roll-out immer prüfe
- Topologie kartieren: Welche Knoten hängen an welchen Abzweigen, und wo sind die langen Leitungswege?
- Ringing messen: Mit dem Oszilloskop prüfen, ob das Nachschwingen in die Abtastzone hineinragt.
- Transceiver-Kompatibilität klären: Unterstützt die vorhandene Hardware den gewünschten Betriebsmodus, und bleibt der Controller unverändert?
- Bit-Timing konservativ ansetzen: Nicht die theoretisch höchste Rate anpeilen, sondern die Rate mit echtem Reserveabstand.
- EMV- und Lasttests machen: Temperatur, Störquellen und Kabelrealität im Feld nachbilden, nicht nur den Labortisch.
Wichtig ist dabei ein realistischer Erwartungsrahmen: Ein SIC-Transceiver macht aus einem schlechten Layout kein gutes Layout. Er verschiebt nur die Grenze, an der das Netz stabil bleibt. In der Praxis ist das aber oft genau genug, um einen Umbau zu vermeiden oder zumindest zu verschlanken.
Wenn die Umsetzung geplant ist, kommt die Frage nach den normativen und technischen Grenzen auf den Tisch.
Welche Grenzen und Normen man heute im Blick behalten sollte
Die Anforderungen an SIC sind inzwischen in der aktuellen ISO-Physikschicht verankert; ursprünglich wurden sie in der CiA-601-4-Welt beschrieben. Für die Planung heißt das vor allem: Die Technik ist kein Randthema mehr, sondern ein regulärer Bestandteil moderner CAN-FD-Transceiver.
Es gibt dabei unterschiedliche Implementierungsansätze. Manche Bausteine unterdrücken das Nachschwingen aktiv beim Senden, andere filtern es auf der Empfangsseite. Beide Wege zielen auf dasselbe Problem, aber sie verhalten sich im Detail nicht identisch. Das ist relevant, wenn mehrere Gerätefamilien im selben Netz zusammenkommen.
- Die aktive Rezessivphase ist normativ begrenzt; die Obergrenze liegt bei 530 ns.
- Die real erreichbare Bitrate hängt weiterhin von Leitungslänge, Knotenanzahl und Topologie ab.
- Einzelne Transceiverfamilien geben bis zu 8 Mbit/s frei, aber nur unter passenden Bedingungen.
- Rückwärtskompatibilität ist oft vorhanden, ersetzt aber keine Prüfung der gesamten physikalischen Ebene.
Ich lese diese Grenzen nicht als Bremse, sondern als Orientierung. Sie verhindern, dass man sich auf eine Marketingzahl verlässt, die im Feld später nicht trägt. Und genau damit sind wir bei der entscheidenden Frage für die Praxis: Was sollte man wirklich zuerst entscheiden?
Welche Entscheidungen in der Praxis den größten Unterschied machen
Wenn ich ein CAN-FD-Netz bewerte, entscheide ich in dieser Reihenfolge: erst Topologie, dann Störumfeld, dann Zielbitrate, erst danach die Transceiverfamilie. Diese Reihenfolge klingt banal, spart aber in der Umsetzung sehr viel Geld und Nacharbeit. Für verteilte Infrastrukturen, die schrittweise wachsen, ist das oft wichtiger als die letzte Nachkommastelle der Datenrate.
- Saubere, kurze Leitungen: reichen oft auch ohne SIC, wenn die Datenrate moderat bleibt.
- Wachsende oder verzweigte Netze: profitieren am stärksten von SIC, weil hier das Ringing den größten Schaden anrichtet.
- Umbauten unter Zeitdruck: sind ein typischer SIC-Fall, weil ein Transceiver-Tausch realistischer ist als eine komplette Neuverkabelung.
Mein Fazit ist daher pragmatisch: SIC ist keine Ersatzreligion für gutes Netzdesign, aber eine sehr wirksame technische Antwort auf reale Verdrahtungsprobleme. Wer stabile CAN-FD-Kommunikation in komplexen Netzen braucht, sollte diese Option früh prüfen und nicht erst dann, wenn das Labor längst zeigt, dass die 5-Mbit/s-Idee auf dem Papier besser aussah als im Kabel.
