In modernen Netzwerken steckt viel Kommunikation, die man nie direkt sieht: Prozessoren sprechen mit Speicher, Funkmodule mit Controllern, Sensoren mit Gateways. Der englische Fachbegriff bus communication beschreibt im Kern die geregelte Datenübertragung über einen gemeinsamen Übertragungsweg, und genau das beeinflusst Latenz, Störanfälligkeit und Wartungsaufwand. Für Router, Switches, industrielle Steuerungen und Telekommunikationsgeräte ist das kein theoretisches Detail, sondern oft die Grundlage für stabile Systeme.
Die wichtigsten Punkte auf einen Blick
- Ein Bus ist ein gemeinsam genutzter Kommunikationsweg für Daten, Adressen und Steuersignale.
- Im Inneren von Geräten dominieren heute serielle Busse wie PCIe, USB, I2C, SPI oder CAN.
- Die klassische Bus-Topologie im LAN wurde weitgehend von Stern- und Switch-Architekturen verdrängt.
- Die größten Risiken sind Terminierungsfehler, EMV-Probleme, falsche Taktraten und zu lange Leitungen.
- Für Infrastruktur und Telekommunikation zählt meist nicht nur Tempo, sondern vor allem Robustheit und Wartbarkeit.
Was ein Bus im Netzwerk- und Systemkontext wirklich leistet
Ich trenne bei diesem Thema bewusst zwischen zwei Ebenen: dem physischen Bus als Leitungs- oder Verbindungssystem und dem Kommunikationsprotokoll, das regelt, wer wann senden darf und wie Daten interpretiert werden. Ein Bus kann innerhalb eines Computers liegen, etwa zwischen CPU, Speicher und Erweiterungskarten, oder er verbindet mehrere Geräte in einem Systemverbund. Entscheidend ist nicht nur die Leitung selbst, sondern die Logik dahinter.
In Netzwerken ist dieser Unterschied wichtig, weil viele Leser automatisch an Ethernet denken. Ethernet ist aber heute meist eine paketvermittelte, geswitchte Struktur. Der klassische Bus dagegen ist ein gemeinsamer Kanal mit geteilten Übertragungsregeln. Früher war das in LANs verbreiteter, heute begegnet man dem Prinzip vor allem in Geräten, Steuerungen und eingebetteten Systemen. Genau dort spielt auch die Qualität der internen Architektur eine Rolle für die gesamte Netzwerkperformance.
Damit kommt man schnell zur eigentlichen Frage: Wie läuft die Übertragung auf so einem gemeinsamen Medium sauber ab?

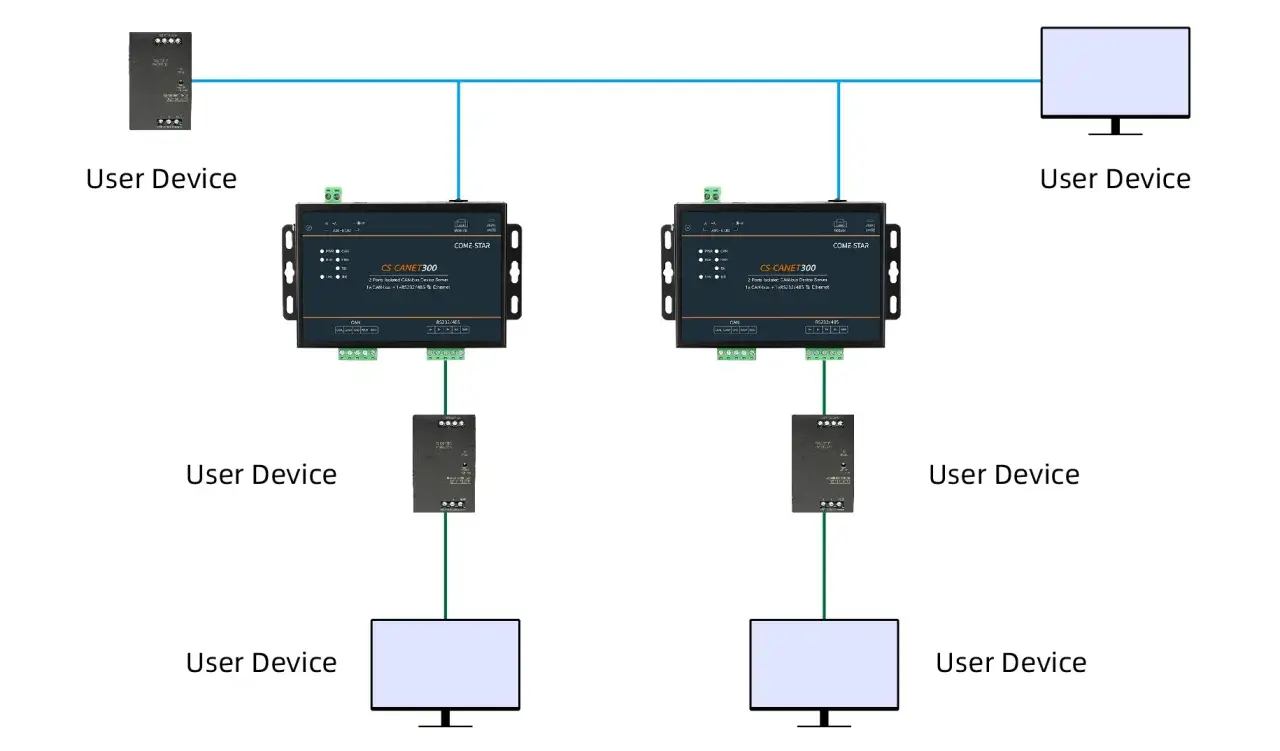

Wie Daten auf einem Bus geordnet übertragen werden
Auf einem Bus reden mehrere Teilnehmer über dieselbe Leitung. Das funktioniert nur, wenn das System klar festlegt, wer senden darf, wie Konflikte vermieden werden und wie alle Teilnehmer dieselben Signale verstehen. Genau hier unterscheiden sich einfache Leitungen von professionellen Bussystemen.
Zugriff auf das gemeinsame Medium
Bei vielen Bussen darf nicht gleichzeitig jeder senden. Stattdessen greifen Verfahren wie Arbitration, also eine geregelte Zugriffsentscheidung, oder Master-Slave-Modelle, bei denen ein zentraler Teilnehmer die Kommunikation anstößt. CAN ist ein gutes Beispiel für Arbitration: Nachrichten mit höherer Priorität setzen sich durch, ohne dass das ganze System kollabiert. Das ist für Echtzeitsteuerung deutlich robuster als ein unkoordiniertes Senden.
Adressierung und Timing
Buskommunikation ist nur dann zuverlässig, wenn alle Geräte die Daten zur richtigen Zeit und im richtigen Format lesen. Darum spielen Takt, Bitrate, Frame-Struktur und Adressierung zusammen. Ein Sensor kann technisch an derselben Leitung hängen wie ein Aktor, aber ohne saubere Protokollregeln wären die Signale wertlos. In der Praxis scheitern viele Probleme nicht an der Idee des Busses, sondern an unpassenden Parametern.
Lesen Sie auch: HTTP/3 testen - Ist h3 wirklich aktiv? Der ultimative Guide
Terminierung und Signalqualität
Gerade bei längeren Leitungen wird die Physik sichtbar. Ohne Terminierung - also Abschlusswiderstände am Leitungsende - entstehen Reflexionen, die Bits verfälschen können. Dazu kommen EMV-Einflüsse, also elektromagnetische Störungen, die in Technikräumen, an Masten oder in industriellen Umgebungen schnell relevant werden. Wer einen Bus plant, plant deshalb immer auch die Signalqualität mit.
Genau an dieser Stelle zeigt sich, warum ein Bus nicht einfach nur ein Kabel ist. Erst die Kombination aus Leitung, Timing und Protokoll macht ihn belastbar.
Welche Busarten in der Praxis zählen
In realen Systemen geht es selten um eine einzelne Busform. Meist greifen mehrere Schichten ineinander: interne Hochgeschwindigkeitsbusse für Rechenleistung, serielle Busse für Peripherie und robuste Feldbusse für Steuerung und Diagnose. Für Netzwerktechnik ist das interessant, weil diese Ebenen zusammen bestimmen, wie gut ein Gerät im Feld arbeitet.
| Busart | Typische Aufgabe | Typische Datenrate | Einordnung |
|---|---|---|---|
| Systembus / interner Bus | CPU, RAM, Chipsatz und Kernkomponenten verbinden | Mehrere Gbit/s pro Lane, je nach Plattform | Wichtig für Rechenleistung und interne Latenz |
| PCIe | Netzwerkkarten, SSDs und Funkmodule anbinden | Mehrere Gbit/s pro Lane | Die Standardwahl für interne Hochleistung |
| USB | Peripherie, Diagnose und Servicezugänge | Von 480 Mbit/s bei USB 2.0 bis in den Gbit/s-Bereich bei neueren Versionen | Flexibel, aber nicht für harte Echtzeit gedacht |
| I2C / SPI | Sensoren, Konfigurationschips und kleine Controller | I2C oft 100 kbit/s bis 3,4 Mbit/s, SPI meist im Mbit/s-Bereich | Sehr praktisch im Gerät, aber auf kurze Strecken begrenzt |
| CAN / CAN FD | Steuerung, Industrie und robuste Zustandsdaten | CAN klassisch bis 1 Mbit/s, CAN FD in der Datenphase höher | Robust, priorisiert und gut für kurze Nachrichten |
| RS-232 / Servicebus | Konsole, Wartung und ältere Geräte | Eher niedrig bis moderat | Einfach, aber technisch überholt und begrenzt |
Für Netzwerkequipment sind besonders PCIe, USB und serielle Feldbusse relevant, weil sie Diagnose, Erweiterung und Steuerung verbinden. Genau deshalb sollte man Buskommunikation nie nur als historisches Thema sehen.
Und damit liegt die nächste Frage auf der Hand: Warum verschwindet die klassische Bus-Topologie aus vielen LANs, obwohl das Busprinzip intern weiterlebt?
Warum die klassische Bus-Topologie im LAN selten geworden ist
Im LAN wird der Begriff Bus oft mit einer Topologie verwechselt. Die klassische Bus-Topologie hatte alle Teilnehmer auf einer gemeinsamen Hauptleitung. Das war einfach und sparsam im Material, aber empfindlich gegen Fehler und schlecht skalierbar. Heute dominieren Switches und sternförmige Strukturen, weil sie Ausfälle besser isolieren und höhere Bandbreiten pro Link erlauben.
Ich würde die Unterschiede knapp so zusammenfassen:
| Struktur | Vorteil | Nachteil | Typischer Einsatz |
|---|---|---|---|
| Bus | Wenig Kabel, einfache Grundidee | Ein Fehler kann viele Teilnehmer betreffen | Interne Systeme, Spezialfälle, ältere Netze |
| Stern mit Switch | Gute Fehlerisolation, leicht skalierbar | Mehr aktive Hardware | Heutige LANs, Gebäudenetze, Knotenpunkte |
| Ring | Klare Wege, teils deterministisches Verhalten | Redundanz nötig, sonst störanfällig | Bestimmte Industrie- und Metro-Topologien |
Der praktische Punkt ist simpel: Nicht jede Verbindung muss maximal flexibel sein, aber fast jede muss sauber isolierbar bleiben. Genau das spricht im Außen- und Campusbereich meist gegen eine echte Bus-Topologie.
Wer Bus und Netzwerk trennt, versteht auch schneller, wo typische Störungen entstehen.
Typische Fehler bei Planung und Fehlersuche
Wenn ein Bus ausfällt, suchen viele zuerst beim Protokoll. Ich beginne meistens mit der physischen Ebene, weil dort die häufigsten und teuersten Fehler liegen. Das spart Zeit und verhindert, dass man sich an der falschen Stelle festbeißt.
- Falsche Terminierung - Reflexionen, sporadische Übertragungsfehler und instabile Verbindungen.
- Zu lange oder falsch geführte Leitungen - besonders kritisch bei hohen Datenraten und in EMV-lastiger Umgebung.
- Uneinheitliche Bitraten oder Taktquellen - Geräte sehen sich, verstehen sich aber nicht sauber.
- Fehlende oder unklare Adressierung - zwei Teilnehmer wollen dieselbe Rolle haben.
- Schlechte Erdung und Schirmung - störanfällig bei langen Strecken, Außenmontage und Netzteilen mit viel Schaltgeräusch.
Für die Diagnose reichen oft schon drei Werkzeuge: Multimeter, Oszilloskop oder Logikanalysator und eine saubere Dokumentation der Leitungsführung. Wer nur softwareseitig sucht, übersieht schnell das eigentliche Problem. Das gilt besonders dort, wo kein Techniker täglich am Rack steht.
Gerade in Infrastrukturprojekten wird diese Disziplin wichtig, weil Wartung nicht immer um die Ecke stattfindet.
Warum das für Telekommunikation und Infrastruktur in Timor-Leste zählt
Bei verteilten Netzen mit Funkstandorten, Aggregationspunkten, Energieversorgung und Monitoring zählt jede Vereinfachung der Verdrahtung. In solchen Umgebungen hilft robuste Buskommunikation, weil sie Sensoren, Steuerungen und Diagnosemodule mit wenig Kabelaufwand zusammenführt. Das reduziert Fehlerquellen und macht vor allem den Betrieb überschaubarer, wenn Wartungsfenster knapp sind oder ein Standort nicht leicht erreichbar ist.
Ich halte das für besonders relevant, wenn Technik in Schaltschränken, an Türmen oder in abgelegenen Knotenpunkten arbeiten muss. Dort ist nicht immer die schnellste Leitung entscheidend, sondern die Frage, ob ein System mit Hitze, Feuchtigkeit, Vibration und langen Serviceintervallen umgehen kann. Ein sauber ausgelegter Bus mit guter Schirmung, klarer Terminierung und nachvollziehbarer Dokumentation ist oft praktischer als ein theoretisch schneller, aber empfindlicher Aufbau.
Das gilt für Telekommunikation und Infrastruktur genauso wie für Energie- oder Gebäudeautomation: Je rauer die Umgebung und je knapper die Wartungsressourcen, desto wichtiger wird ein design, das Fehler nicht versteckt, sondern kontrollierbar macht.
Wann ein Bus die richtige Wahl ist und wann nicht
Ich würde einen Bus vor allem dann wählen, wenn wenige oder mittel viele Teilnehmer kurze bis mittlere Strecken teilen, die Daten klein sind und das Verhalten möglichst deterministisch sein soll. Typisch sind Sensorik, Steuerbefehle, Statusmeldungen und Diagnose.
- Geeignet für Steuerungen, eingebettete Systeme, Serviceports und interne Gerätekommunikation.
- Weniger geeignet für große Gebäudenetze, Campusstrukturen oder Verbindungen über mehrere Standorte.
- Sehr sinnvoll bei klarer Priorisierung und wenig Verkabelung.
- Schwachpunkt bei wachsender Teilnehmerzahl und hohem Durchsatz pro Endpunkt.
Für Verbindungen zwischen Geräten über größere Distanzen ist in der Regel ein geswitchtes, paketvermitteltes Netz mit Ethernet oder Glasfaser die bessere Wahl. Der Bus bleibt dann eher die interne Sprache des Systems, nicht die Transportform zwischen Standorten. Genau diese Trennung ist in der Praxis meist die sauberste Architektur.
Wer so denkt, plant weniger gegen den Trend und mehr entlang der realen Anforderungen.
Was ich aus der Buskommunikation für moderne Netzwerke mitnehme
Wenn ich ein System bewerte, frage ich zuerst nicht nach der schnellsten Datenrate, sondern nach der Rolle der Verbindung: Steuerung, Diagnose, Erweiterung oder eigentliche Nutzerkommunikation. Daraus ergibt sich, ob ein Bus sinnvoll ist oder ob eine geswitchte Netzarchitektur besser passt. Der wichtigste Denkfehler ist, Buslogik und Netzwerktopologie gleichzusetzen.
Für robuste Infrastruktur zählt am Ende meist eine nüchterne Kombination aus klaren Protokollen, sauberer Verdrahtung, passenden Längen und guter Wartbarkeit. Wer diese vier Punkte ernst nimmt, baut Systeme, die nicht nur im Labor funktionieren, sondern auch unter realen Bedingungen stabil bleiben. Genau das macht den Unterschied zwischen einer eleganten Idee und einer verlässlichen Netzwerkinfrastruktur.
