In industriellen Netzen, in der Gebäudeautomation und an entlegenen Infrastrukturpunkten entscheidet die Wahl des passenden seriellen Standards oft über Stabilität, Wartungsaufwand und Reichweite. Der praktische Vergleich von rs422 vs rs485 dreht sich deshalb weniger um den Namen als um Busarchitektur, Teilnehmerzahl, Leitungslänge und Terminierung. Genau diese Punkte ordne ich hier so ein, dass man daraus eine saubere technische Entscheidung ableiten kann.
Die wichtigsten Unterschiede auf einen Blick
- RS-422 arbeitet pro Leitungspaar einseitig: ein Sender, mehrere Empfänger, typischerweise mit getrennten Sende- und Empfangspaaren.
- RS-485 ist für Multipoint-Netze gebaut: Mehrere Knoten teilen sich einen Bus, aber immer nur ein Treiber sendet gleichzeitig.
- RS-422 ist bei festen Punkt-zu-Mehrpunkt-Verbindungen elegant und simpel, RS-485 spielt seine Stärken bei erweiterten, gemeinsam genutzten Netzen aus.
- Beim RS-485-Bus ist die Terminierung an beiden Enden Pflicht; bei RS-422 endet die Leitung normalerweise am letzten Empfänger.
- Der klassische RS-485-Grenzwert liegt bei 32 Unit Loads, moderne 1/8-UL-Transceiver erlauben in der Praxis oft deutlich mehr Knoten.
- Für lange, störbehaftete Leitungen ist RS-485 meist die robustere Wahl, RS-422 bleibt dafür in klar strukturierten Strecken oft die einfachere Lösung.

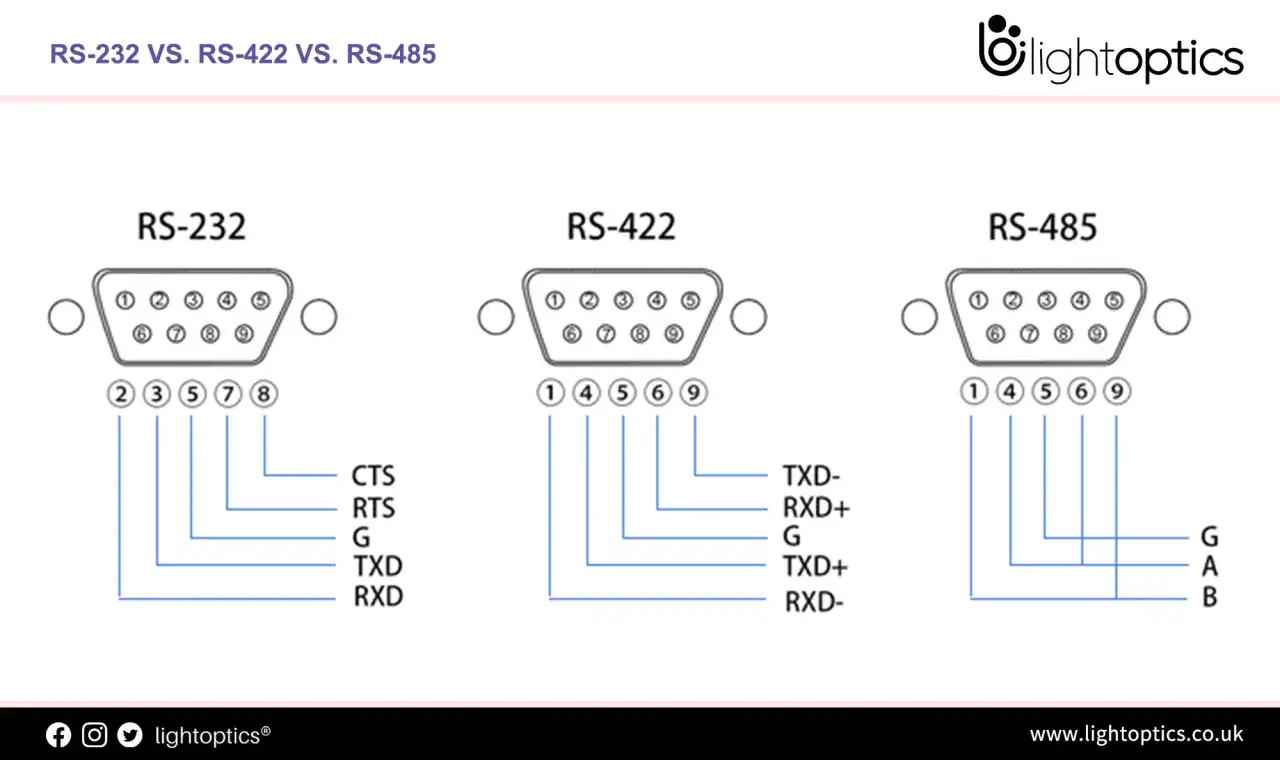

Wie sich die Topologie unterscheidet
Der wichtigste Denkfehler besteht darin, RS-422 einfach als „halben RS-485“ zu sehen. So funktioniert die Sache nicht. RS-422 ist im Kern eine simplex ausgelegte Punkt-zu-Mehrpunkt-Verbindung mit einem aktiven Sender und mehreren Empfangern; wenn du bidirektional arbeiten willst, brauchst du zwei Aderpaare. RS-485 dagegen ist auf gemeinsam genutzte Busstrukturen ausgelegt, bei denen mehrere Geräte am selben Paar hängen und die Richtung per Treiberfreigabe geregelt wird.
| Kriterium | RS-422 | RS-485 |
|---|---|---|
| Typische Architektur | Ein Sender, mehrere Empfänger | Mehrere Knoten an einem gemeinsamen Bus |
| Datenrichtung | Pro Paar nur in eine Richtung | Meist Halbduplex, Full-Duplex mit zwei Paaren möglich |
| Richtungssteuerung | Nicht nötig, wenn getrennte Paare genutzt werden | Nötig, weil sich mehrere Treiber einen Bus teilen |
| Common-Mode-Bereich | typisch ±3 V | -7 V bis +12 V |
| Typischer Einsatz | Klare Punkt-zu-Mehrpunkt-Verbindungen | Feldbusse, verteilte Knoten, gemeinsame Leitungen |
| Architektonischer Aufwand | Eher gering | Etwas höher durch Busfreigabe und Terminierung |
Wichtig ist dabei eine praktische Regel, die ich in Projekten immer wieder anwende: Je mehr Stationen aktiv senden können sollen, desto eher gehört das Design in Richtung RS-485. Wenn nur ein Master sendet und die Gegenstellen vor allem lesen, bleibt RS-422 oft die schlankere Lösung. Als Nächstes lohnt sich der Blick auf Reichweite und Knotenzahl, denn genau dort trennt sich Theorie von belastbarer Praxis.
Knoten, Leitungslänge und Datenrate richtig einschätzen
Bei RS-422 ist die Zahl der Teilnehmer begrenzt: klassisch ein Treiber und bis zu zehn Empfänger. Das reicht für viele Steuer- und Monitoringszenarien, etwa für eine Zentrale mit mehreren Lesepunkten. RS-485 ist in dieser Hinsicht deutlich flexibler: Der Standard erlaubt historisch 32 Unit Loads auf dem Bus. Moderne Transceiver mit 1/8 Unit Load kommen theoretisch auf bis zu 256 Knoten, praktisch reduziert sich die Zahl aber oft durch Biasing, EMV-Reserven und die tatsächlich verwendete Verdrahtung.
Auch bei der Leitungslänge ist RS-422 nicht so begrenzt, wie viele annehmen. Ein explizites Maximum schreibt der Standard nicht vor; in klassischen Installationen sind Strecken bis etwa 1 km mit eher moderaten Datenraten von rund 100 kbit/s realistisch. RS-485 ist für lange, störbehaftete Leitungen gemacht und bleibt deshalb in industriellen Netzen, Gebäudeautomatisierung und Telekommunikationsumgebungen meist die robustere Wahl. Ich würde die Datenrate nie isoliert betrachten: Mit steigender Kabellänge sinkt die nutzbare Geschwindigkeit, und zwar schneller, als man es aus Laboraufbauten kennt.
Ein zweiter Punkt, der oft unterschätzt wird, ist der Unterschied im elektrischen Spielraum. Der größere Common-Mode-Bereich von RS-485 hilft, wenn die Bezugspotenziale an entfernten Geräten nicht perfekt gleich sind. Genau das ist in realen Anlagen normal, nicht die Ausnahme. Für saubere Laborverdrahtung ist dieser Vorteil kaum sichtbar, im Feld kann er aber den Unterschied zwischen stabilem Betrieb und sporadischen Fehlern ausmachen.
Eine brauchbare Faustregel lautet: Je länger die Leitung, desto konservativer solltest du mit der Bitrate planen. In einem kompakten Schaltschrank kann ein höheres Tempo funktionieren, auf einer langen Strecke durch mehrere Gebäudeteile oder Außenanlagen wird dieselbe Konfiguration schnell empfindlich. Genau deshalb reicht es nicht, nur auf die maximale Baudrate im Datenblatt zu schauen - die nächste Hürde ist die saubere Terminierung.
Terminierung und Erdung sind kein Nebenthema
Bei differentiellen Leitungen entscheidet die Terminierung oft darüber, ob ein Link im Feld stabil läuft oder nur im Labor sauber aussieht. RS-422 wird am Ende der Leitung, also am letzten Empfänger, terminiert. RS-485 braucht dagegen typischerweise an beiden Enden eine Abschlussbeschaltung, damit Reflexionen reduziert werden und der Bus nicht an den Rändern „schwingt“.
Als Richtwert gilt bei beiden Standards meist eine Leitung mit ungefähr 120 Ohm charakteristischer Impedanz, also ein passendes Twisted Pair. In der Praxis heißt das nicht, dass jede Abweichung sofort zum Ausfall führt. Es heißt aber sehr wohl, dass falsche Widerstände, zu viele Stichleitungen oder schlecht platzierte Abschlusswiderstände den Bus bei höheren Raten unnötig schwächen. Gerade bei RS-485 wird diese Nachlässigkeit schnell teuer, weil die Mehrpunktstruktur eben nicht nur Vorteile, sondern auch mehr Disziplin bei der Verdrahtung verlangt.
Der zweite Punkt ist die Masseführung. Viele Diagramme zeigen RS-422 und RS-485 ohne eigene Bezugserde, aber elektrisch ist das nur die halbe Wahrheit. Wenn entfernte Geräte unterschiedliche Erdpotenziale haben, können sich Störungen oder Schleifen über die Datenadern einkoppeln. In solchen Fällen sind isolierte Transceiver oder digitale Isolatoren oft die sauberere Lösung als eine zusätzliche, lange Masseleitung. Das ist besonders relevant an Außenstationen, in weit verteilten Gebäuden oder in Anlagen mit eigener Energieversorgung. Damit bist du auch schon beim Feldalltag, und dort passieren die typischen Fehler meistens an sehr ähnlichen Stellen.
Typische Fehler in realen Projekten
Der häufigste Irrtum ist die Annahme, RS-422 sei einfach die „schnellere“ oder „einfachere“ Version von RS-485. Das Gegenteil kann genauso falsch sein: RS-485 ist nicht automatisch die bessere Wahl, nur weil mehr Geräte möglich sind. Die Entscheidung hängt davon ab, ob du echte Buskommunikation brauchst oder nur eine robuste, differenzielle Punkt-zu-Mehrpunkt-Verbindung.- Falsche Topologie: RS-422 auf einen Bus mit mehreren aktiven Sprechern zu setzen, führt schnell zu Konflikten.
- Unsaubere Terminierung: Ein Abschluss nur in der Mitte oder an den falschen Stellen verschlechtert das Signal eher, als dass er hilft.
- Zu optimistische Knotenplanung: 32 Unit Loads sind kein Freifahrtschein; Failsafe-Biasing und reale Buslast ziehen den Wert nach unten.
- Ground-Potenziale ignorieren: Ohne saubere Bezugsebene oder Isolation kann ein an sich funktionierendes Netz später instabil werden.
- Zu hohe Bitrate auf zu langer Strecke: Was auf 10 m klappt, muss auf 500 m noch lange nicht funktionieren.
Wenn ich ein Projekt prüfe, frage ich deshalb immer zuerst nach der Buslogik, erst dann nach dem Transceiver. Das spart die meisten Fehlentscheidungen schon vor dem ersten Prototyp. Aus dieser Reihenfolge ergibt sich auch ziemlich klar, wann ich welchen Standard einsetze.
Welchen Standard ich für welche Anlage wählen würde
Für feste, klar strukturierte Verbindungen mit einem Sender und mehreren Lesepunkten nehme ich meist RS-422. Das gilt zum Beispiel für Monitoring-Strecken, Steuerleitungen mit eindeutiger Richtung oder Systeme, bei denen der Rückkanal ohnehin über ein zweites Aderpaar gelöst wird. Die Verdrahtung bleibt überschaubar, und Richtungskontrolle wird kein Thema.
RS-485 wähle ich immer dann, wenn mehrere Geräte eine Leitung teilen, wenn spätere Erweiterungen wahrscheinlich sind oder wenn die Strecke störarm und doch großzügig dimensioniert sein muss. Das ist in Feldbussen, verteilten Sensor- und Aktornetzen, Gebäudeautomation oder in Infrastrukturumgebungen mit wechselnden Rahmenbedingungen oft die vernünftigere Entscheidung. Der Preis dafür ist etwas mehr Designaufwand: Busfreigabe, Terminierung, Biasing und oft auch eine robustere EMV-Auslegung gehören dazu.
| Wenn du das brauchst | Dann ist meist sinnvoller | Warum |
|---|---|---|
| Ein Sender, mehrere reine Empfänger | RS-422 | Einfachere Struktur, keine Richtungskollision |
| Gemeinsam genutzter Bus mit vielen Knoten | RS-485 | Multipoint ist genau dafür gemacht |
| Spätere Erweiterung der Anlage | RS-485 | Mehr Platz für zusätzliche Teilnehmer |
| Sehr klare Punkt-zu-Punkt- oder Einwegstrecken | RS-422 | Weniger Komplexität in Hardware und Timing |
| Lange Leitungen in störbehafteter Umgebung | RS-485 | Robustere Common-Mode-Toleranz und bessere Buslogik |
Ein technischer Satz, den ich mir dafür merke: RS-485 kann RS-422 elektrisch abdecken, aber nicht umgekehrt. Wenn du also zwischen beiden Standards schwankst und die Anlage später wachsen könnte, ist RS-485 oft die flexiblere Plattform. Wenn die Struktur aber von Anfang an feststeht und der Rückkanal separat geführt werden kann, bleibt RS-422 die angenehmere, weniger fehleranfällige Lösung.
Was in der Praxis den Ausschlag gibt
Am Ende gewinnt selten der Standard mit dem besseren Ruf, sondern der, der zur Busstruktur, Kabellänge und Störumgebung passt. Genau deshalb betrachte ich RS-422 und RS-485 immer zusammen mit dem ganzen System: Kabeltyp, Abschlusswiderstände, Erdung, Isolationsbedarf und die Frage, ob an einem Standort später noch weitere Teilnehmer dazukommen.
- Für kurze, klar definierte Links ist Einfachheit meist wertvoller als maximale Flexibilität.
- Für verteilte Netze und Feldverkabelung zählt Robustheit mehr als die theoretisch geringere Bauteilzahl.
- Für Außenstandorte, unterschiedliche Versorgungspunkte oder potenziell schwierige Erdung ist Isolation oft die eigentliche Stabilitätsversicherung.
Wenn ich eine Entscheidung auf eine Zeile verdichten muss, lautet sie so: Nimm RS-422 für saubere, gerichtete Leitungen mit wenig Komplexität, und nimm RS-485, wenn daraus ein echtes Netz werden soll. Alles andere ist meist eine Frage von Detailparametern, nicht von Glaubenssätzen.
