GaN-HEMTs - Wann die Technologie Silizium & SiC schlägt

Der oft als gan hemt gesuchte Baustein ist in der Praxis ein GaN-HEMT, also ein Transistor aus Galliumnitrid, der vor allem für schnelle und effiziente Leistungsschaltungen interessant ist. Genau darum geht es hier: wie diese Technologie funktioniert, warum sie in Netzteilen und Infrastruktur so viel Aufmerksamkeit bekommt und worauf man beim Einsatz in der Elektronik wirklich achten muss. Ich ordne das bewusst praxisnah ein, damit klar wird, wann GaN einen echten Vorteil bringt und wann klassische Lösungen vernünftiger bleiben.

Wie der Aufbau die Schalteigenschaften prägt

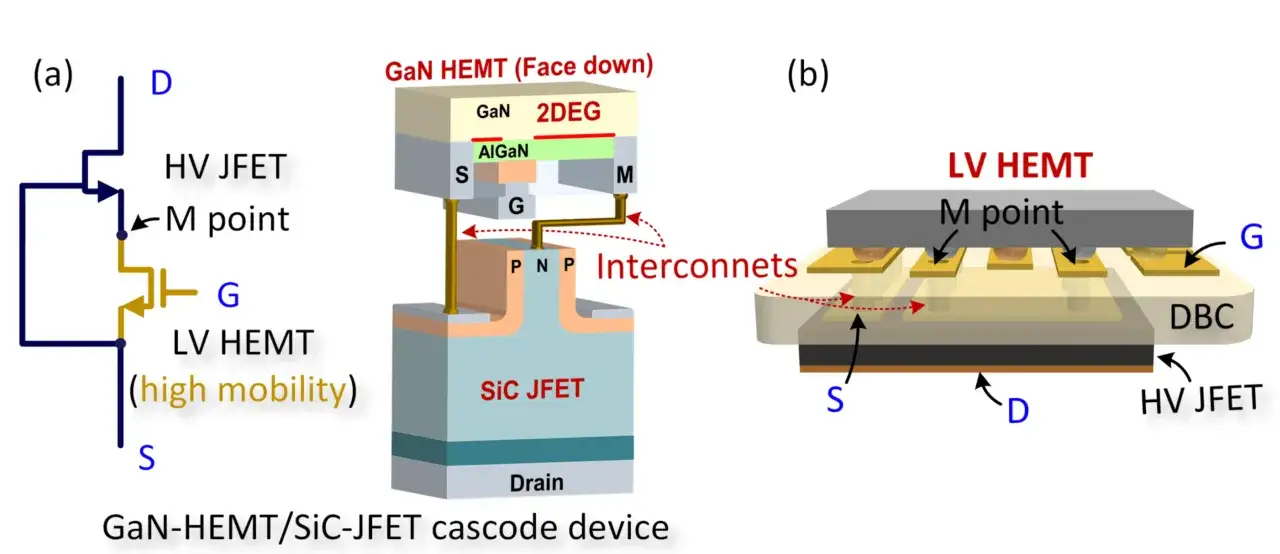

Der technische Kern eines GaN-HEMTs ist die Kombination aus Galliumnitrid und einer Heterostruktur, die einen sehr leitfähigen Kanal erzeugt. Dieser Kanal ist kein Zufall, sondern das Ergebnis der Materialphysik: Durch die Grenzschicht entsteht ein zweidimensionales Elektronengas, das sehr schnell und mit wenig Verlusten arbeitet. Für die Leistungselektronik ist genau das wertvoll, weil der Transistor dadurch mit hohen Flanken, niedrigen Schaltverlusten und sehr geringer Ladung bewegt werden kann.

Wichtig ist auch die Einordnung der Bauart. Frühe HEMTs waren oft normally-on, also im Ruhezustand leitend. Für die Leistungselektronik setzt man heute meist auf enhancement-mode Varianten, weil sie sich deutlich sicherer und näher an der gewohnten MOSFET-Logik ansteuern lassen. Infineon beschreibt bei GaN-Transistoren eine sehr geringe Gate- und Ausgangsladung sowie praktisch fehlende Reverse-Recovery-Ladung als zentrale Vorteile. Das ist kein akademisches Detail, sondern der Grund, warum GaN bei hohen Frequenzen so effizient arbeiten kann.

Warum sie in Netzteilen und Telekom-Infrastruktur so gut funktionieren

Der eigentliche Mehrwert von GaN-HEMTs zeigt sich dort, wo Leistung, Platz und Wärme gleichzeitig knapp sind. In Netzteilen kann ich mit höheren Schaltfrequenzen kleinere Spulen, kleinere Kondensatoren und oft auch kompaktere Kühlkonzepte einsetzen. Das reduziert nicht nur das Volumen, sondern häufig auch das Gewicht und die Stückliste. Für Elektronikgeräte klingt das abstrakt, für Infrastruktur ist es sehr konkret: Weniger Verlustwärme heißt weniger Lüfterbedarf, weniger thermischer Stress und oft eine längere Lebensdauer der Gesamtanlage.

Gerade in Telekom-Infrastruktur, in Outdoor-Rectifiern, Access-Nodes, PoE-Switches oder redundanten DC/DC-Stufen zählt jeder Prozentpunkt Effizienz doppelt. Je schwächer die Stromversorgung oder je knapper die Kühlung in einem Schaltschrank ist, desto wertvoller wird ein Halbleiter, der mehr Leistung pro Kubikzentimeter zulässt. Das gilt erst recht in verteilten Netzen, bei Inselnetzen oder in Regionen, in denen Energie nicht beliebig billig oder stabil verfügbar ist.

Für mich ist das der Punkt, an dem GaN interessant wird: nicht als Spielerei für Laboraufbauten, sondern als Werkzeug für kompakte und zuverlässige Versorgungsketten. Bevor man sich jedoch für einen Baustein entscheidet, muss man ihn gegen die etablierten Alternativen abgleichen.

Wann GaN besser ist als Silizium und wann nicht

Texas Instruments ordnet GaN typischerweise als 600-V-Technologie für dichte Wandler im Bereich von etwa 10 kW und darüber ein, sieht sie aber ebenso in vielen kleineren Netzteilen, Server- und Telekom-Anwendungen. Das passt gut zur Praxis: GaN ist nicht automatisch die Antwort auf alles, aber in der richtigen Spannungs- und Frequenzklasse oft die effizienteste Antwort.

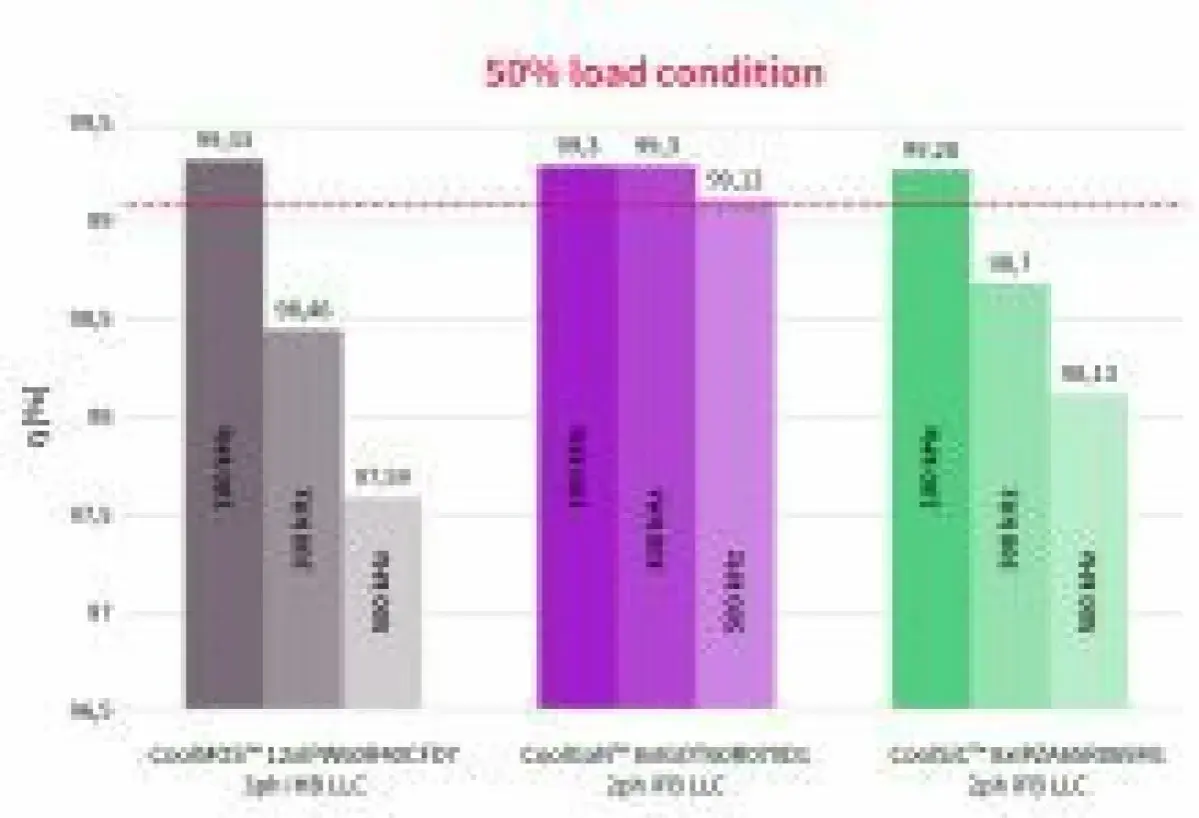

Ich lese diese Tabelle nicht als Siegerliste, sondern als Einsatzmatrix. GaN gewinnt dort, wo hohe Frequenz und kompaktes Design den Ausschlag geben. Silizium bleibt attraktiv, wenn Kosten, Einfachheit und Robustheit im Vordergrund stehen. SiC spielt seine Stärke aus, sobald Spannungsfestigkeit und Leistungsbereich deutlich nach oben gehen. Damit ist die Frage nicht nur „Was ist besser?“, sondern vor allem „Was ist für die konkrete Schaltung richtig?“. Genau an dieser Stelle entscheidet das Design über Erfolg oder Frust.

Worauf ich beim Schaltungsdesign achten würde

Ich würde GaN-HEMTs immer dann ernsthaft prüfen, wenn die klassische MOSFET-Lösung zu viel Verlustleistung produziert oder die Baugröße zu groß wird. Aber ich würde sie nur einsetzen, wenn das Gesamtdesign mitzieht. GaN ist schnell, und genau diese Geschwindigkeit verlangt Disziplin.

• Layout sehr kurz halten: Gate-Schleifen, Strompfade und Rückstromwege müssen extrem kompakt sein, sonst entstehen Überschwinger und EMV-Probleme.
• Gate-Treiber passend wählen: Der Treiber muss die Flanken kontrollieren und zum konkreten GaN-Typ passen, nicht umgekehrt.
• Dead Time sauber abstimmen: Zu viel Dead Time verschenkt Effizienz, zu wenig kann unerwünschte Leitpfade und Stress erzeugen.
• Thermik nicht unterschätzen: Weniger Schaltverluste heißt nicht automatisch „kein Wärmethema“; die Wärme muss trotzdem zuverlässig aus dem Paket.
• Schutzkonzept früh mitdenken: Überstrom, Überspannung und Fehlstart müssen schneller und präziser abgefangen werden als bei langsamen Silizium-Designs.

Ein Detail, das in der Praxis oft unterschätzt wird, ist die Messung selbst. Bei GaN kann schon das Oszilloskop-Setup die Signale verfälschen, weil die Schaltkanten so steil sind. Wer das nicht sauber beherrscht, optimiert am falschen Punkt. Und genau dort beginnen die typischen Fehler.

Wo GaN an Grenzen stößt und welche Fehler ich oft sehe

Die größte Fehlannahme lautet: schneller ist automatisch besser. In Wirklichkeit erhöht Geschwindigkeit zuerst die Anforderungen an Layout, Schutz und EMV. Wenn diese drei Dinge nicht sauber sind, wird aus dem Effizienzgewinn schnell ein Zuverlässigkeitsproblem. Das ist auch der Grund, warum GaN nicht in jeder Anwendung die erste Wahl ist.

• Zu hohe Spannung: Ab sehr hohen Spannungsanforderungen ist SiC häufig die robustere und passendere Technologie.
• Zu grobes Layout: Lange Leiterbahnen oder ungünstige Schleifen erzeugen Überschwingen, Verluste und Störungen.
• Falsche Gate-Ansteuerung: Ein ungeeigneter Treiber kann den Transistor nicht sauber schalten oder unnötig belasten.
• Unklare Fehlertoleranz: Manche Anwendungen verlangen extrem robuste Überlast- und Kurzschlussreserven, die ein anderes Halbleiterkonzept besser erfüllt.
• Übertriebene Kostenerwartung: GaN spart oft Systemkosten, aber nicht automatisch den Bauteilpreis.

Ich sehe den häufigsten Fehler dort, wo man den Wechsel auf GaN als reines Bauteil-Upgrade versteht. Es ist aber ein Systemwechsel im Kleinen: Treiber, Schutz, PCB, Magnetik und Thermik müssen gemeinsam gedacht werden. Wer das akzeptiert, bekommt eine sehr starke Technologie. Daraus lässt sich die praktische Entscheidung für 2026 ziemlich klar ableiten.

Welche Entscheidungen sich 2026 in der Praxis lohnen

Wenn ich ein neues Netzteil, einen kompakten Wandler oder eine Stromversorgung für Telekom-Infrastruktur bewerte, starte ich mit drei Fragen: Wie viel Platz habe ich, wie viel Verlustleistung darf ich erzeugen und wie hoch ist die geforderte Schaltfrequenz? Sobald zwei dieser drei Punkte eng werden, rückt GaN in die engere Auswahl.

• GaN-HEMT wählen: Wenn hohe Effizienz, kleine Baugröße und schnelle Schaltvorgänge im Vordergrund stehen.
• Silizium behalten: Wenn das Design einfach, kostensensitiv und thermisch nicht extrem belastet ist.
• SiC bevorzugen: Wenn hohe Spannungen, große Leistung und robuste Hochvolt-Reserven dominieren.

Für Elektronik in Netzwerktechnik, Infrastruktur und kompakten Versorgungssystemen ist GaN 2026 deshalb kein exotischer Trend mehr, sondern ein ernsthaftes Designwerkzeug. Der größte Nutzen entsteht dort, wo Effizienz, Baugröße und Wärmeabfuhr zusammen betrachtet werden. Wer diese Technologie sauber einsetzt, gewinnt nicht nur weniger Verlustleistung, sondern oft auch mehr Zuverlässigkeit im Gesamtsystem.
