Die Entscheidung zwischen single ended vs differential wirkt technisch klein, beeinflusst in der Praxis aber Störfestigkeit, Datenrate und den Aufwand beim Layout ganz erheblich. Wer Signale über längere Strecken, in elektromagnetisch unruhiger Umgebung oder an präzise Messgeräte führt, merkt sehr schnell, ob eine Leitung gegen Masse reicht oder ob eine gegentaktige Übertragung die bessere Lösung ist. Ich ordne beide Methoden so ein, dass klar wird, wann Einfachheit genügt und wann Robustheit den Unterschied macht.
Die Wahl zwischen beiden Signalarten bestimmt Robustheit, Aufwand und Reichweite
- Single-Ended überträgt gegen eine gemeinsame Referenz, ist simpel und sparsam, reagiert aber empfindlicher auf Masseprobleme und Störungen.
- Differenziell nutzt zwei gegensinnige Leiter und unterdrückt Gleichtaktstörungen deutlich besser.
- Für kurze, ruhige Strecken reicht Single-Ended oft aus, bei langen Leitungen, hoher Datenrate oder rauer EMV-Umgebung ist die differentielle Lösung meist stärker.
- Leiterbahnführung, Massepfad und Terminierung entscheiden oft genauso stark wie die eigentliche Topologie.
- In Mess- und Kommunikationssystemen ist nicht nur die Signalart wichtig, sondern auch der zulässige Fehler und das tatsächliche Störumfeld.
Was Single-Ended und differentiell elektrisch bedeuten
Ich erkläre den Unterschied am liebsten so: Beim Single-Ended-Signal trägt eine Leitung die Information, die Rückleitung oder Masse liefert die Referenz. Das funktioniert gut, solange diese Referenz stabil bleibt und sich auf dem Weg keine nennenswerten Spannungsabfälle oder Störungen aufbauen.

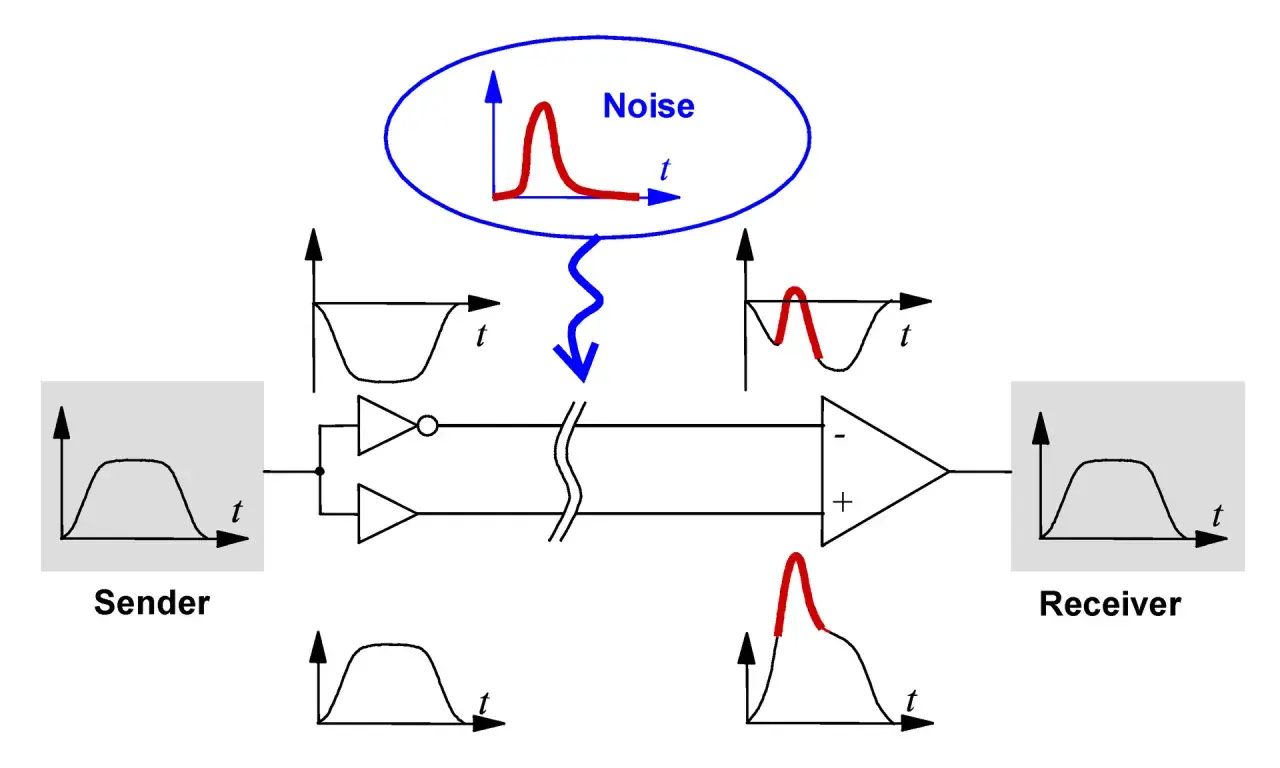

Beim differentiellen Signal laufen zwei Leitungen gegensinnig. Der Empfänger interessiert sich nicht für den absoluten Pegel gegen Masse, sondern für die Spannungsdifferenz zwischen beiden Adern. Alles, was sich auf beide Leitungen ähnlich auswirkt, erscheint als Gleichtakt und wird vom Empfänger weitgehend unterdrückt, solange der Gleichtaktbereich eingehalten wird. Genau daraus ergeben sich die Unterschiede bei Störung, EMV und Verdrahtung.
Der direkte Vergleich macht die Unterschiede schnell sichtbar
Wenn ich beide Varianten nüchtern nebeneinanderlege, wird schnell klar, warum dieselbe Schaltung in einer ruhigen Laborumgebung noch sauber läuft, in einer Industrieanlage oder auf einer langen Leitung aber plötzlich Probleme macht. Die Praxisfrage ist dann nicht mehr, was theoretisch elegant ist, sondern was unter den jeweiligen Randbedingungen stabil läuft.
| Kriterium | Single-Ended | Differentiell |
|---|---|---|
| Referenz | Signal gegen Masse oder gemeinsamen Bezug | Signal als Spannungsdifferenz zwischen zwei Leitern |
| Störfestigkeit | Empfindlicher gegen eingekoppelte Störungen und Masseverschiebungen | Deutlich robuster gegen Gleichtaktstörungen |
| Verdrahtung | Ein Signalpfad plus Rückweg, einfach zu routen | Ein abgestimmtes Leiterpaar mit sauberer Symmetrie |
| EMV | Mehr Risiko für Einstrahlung und Abstrahlung | Meist besser kontrollierbar, vor allem bei sauberem Layout |
| Komplexität | Niedriger, oft günstiger und pin-sparend | Höher, oft mit Terminierung und engerer Layoutdisziplin |
| Typische Anwendung | Kurze interne Verbindungen, einfache Sensorik, kostensensible Systeme | Hochgeschwindigkeitsdaten, präzise Messpfade, lange oder störbehaftete Leitungen |
Wichtig ist dabei ein Punkt, den man im Projektalltag gern unterschätzt: Der Vorteil der differentiellen Übertragung entsteht nicht nur durch zwei Drähte, sondern durch das Zusammenspiel aus Empfänger, Leitung, Abschluss und Führung. Fehlt einer dieser Bausteine, bleibt vom theoretischen Vorsprung deutlich weniger übrig.
Wann Single-Ended die klügere Wahl ist
Single-Ended ist dann vernünftig, wenn die Strecke kurz ist, die Umgebung ruhig bleibt und die Masseführung sauber kontrolliert ist. In genau diesen Fällen spart die Technik Leiterbahnen, Pins und oft auch Geld, ohne dass der praktische Nutzen einer zweiten Leitung wirklich groß wäre.
- Kurze Leiterbahnen auf derselben Platine oder in einem kompakten Modul
- Langsame bis mittlere Signale, bei denen Reflexionen noch gut beherrschbar bleiben
- Klare und stabile Masseverhältnisse ohne große Potentialunterschiede
- Einfachere Steuer- oder Messsignale, bei denen zusätzliche Robustheit keinen echten Mehrwert bringt
- Systeme, in denen mehr Kanäle wichtiger sind als maximale Störsicherheit
In Messaufbauten gilt für mich eine grobe Daumenregel: Single-Ended lohnt sich vor allem dort, wo die Leitung wirklich kurz bleibt und die Signalumgebung kontrolliert ist. Sobald Kabel länger werden, Gleichtaktstörungen zunehmen oder der zulässige Fehler klein ist, kippt die Bilanz schnell. Dann wird die nächste Übertragungsebene interessanter.
Wann sich die differentielle Übertragung auszahlt
Differenzielle Übertragung spielt ihre Stärke aus, sobald Störungen, Masseverschiebungen oder hohe Datenraten dominieren. Der Empfänger bewertet nur die Differenz zwischen beiden Leitern, deshalb können gleiche Störanteile auf beiden Adern weitgehend unterdrückt werden.
- Lange Kabelstrecken zwischen Baugruppen oder Gebäuden
- Umgebungen mit Motoren, Schaltnetzteilen, Schaltspitzen oder Funkfeldern
- Höhere Datenraten und steile Flanken, bei denen Signalintegrität kritisch wird
- Präzise ADC-Eingänge und empfindliche Sensorfrontends
- Telekommunikations- und Infrastrukturverbindungen, bei denen robuste Übertragung wichtiger ist als minimale Verdrahtung
Ein klassisches Beispiel ist LVDS. Diese Art der Übertragung ist für schnelle, balancierte Datenwege über Kupfer ausgelegt und arbeitet typischerweise über ein 100-Ohm-Medium. Für mich ist das der Punkt, an dem differenzielle Übertragung nicht nur eleganter wirkt, sondern technisch schlicht besser zum Problem passt.
Leitungslänge, Masse und Terminierung entscheiden oft mehr als die Topologie
Die Signalart ist nur der Anfang. Ein gutes differentielles Konzept kann auf einem schlecht gerouteten Board schwächer wirken als ein einfaches Single-Ended-Signal auf einer kurzen, sauberen Strecke. Ich prüfe deshalb immer zuerst die Übertragungsstrecke als Ganzes und nicht nur das Symbol im Schaltplan.
| Faktor | Worauf ich achte | Folge bei Fehlern |
|---|---|---|
| Impedanz | Leiterbahn und Kabel müssen zur Quelle und zum Abschluss passen | Reflexionen, Überschwingen und Timingfehler |
| Symmetrie | Beide Leitungen sollten ähnlich lang und ähnlich geführt sein | Jitter und Umwandlung von Gleichtakt in Nutzstörung |
| Rückstrompfad | Single-Ended braucht einen klaren Rückweg, differential eine saubere Paarumgebung | EMV-Probleme und unerklärliche Messfehler |
| Terminierung | Serien-, Parallel- oder Thevenin-Abschluss passend zur Schnittstelle | Ringing, Fehlpegel und unnötige Signalverzerrung |
| Gleichtaktbereich | Der Empfänger muss die gemeinsame Pegellage sicher verkraften | Das Link-Signal wirkt im Labor stabil, fällt aber unter Last aus |
Gerade bei differentiellen Leitungen wird Terminierung oft unterschätzt. Der Abschluss ist kein Anhang, sondern Teil der Übertragungsstrecke. Wenn er fehlt oder falsch dimensioniert ist, werden Reflexionen zum eigentlichen Problem und nicht mehr die Signalart selbst. Genau deshalb schaue ich mir Kabeltyp, Steckverbinder und Leiterbahnfuehrung immer zusammen an.
Typische Fehler, die den Vorteil wieder zerstören
Ich sehe in Projekten immer wieder dieselben Stolpersteine. Das Ärgerliche daran ist, dass sie sich meist erst spät zeigen, also genau dann, wenn die Schaltung bereits „eigentlich funktionieren müsste“.
- Masse als idealen, störungsfreien Bezug behandeln, obwohl in Wirklichkeit Spannungsabfälle auf der Rückleitung entstehen
- Differenzielle Paare nicht als Paar routen, also Längen, Abstände oder Umgebung stark auseinanderziehen
- Terminierung weglassen und dann über Überschwingen oder EMV klagen
- Single-Ended über zu lange Strecken schicken und die Störung später der Schaltung statt der Topologie zuschreiben
- Den zulässigen Gleichtaktbereich des Empfängers ignorieren
Der häufigste Denkfehler ist aus meiner Sicht, dass differenziell automatisch alles rettet. Tut es nicht. Sobald die Leitung unsymmetrisch wird oder der gemeinsame Pegel den erlaubten Bereich verlässt, verliert die Schaltung einen großen Teil ihrer Robustheit. Damit landet man direkt bei der Frage, wie ich für ein neues Design vorgehe.
Welche Wahl ich für neue Designs zuerst treffe
Wenn ich ein neues Design bewerte, gehe ich nicht nach Gewohnheit vor, sondern nach einer einfachen Reihenfolge. So vermeide ich, dass ich aus Bequemlichkeit die falsche Signalart auswähle und später mit Layout-Korrekturen bezahle.
- Wie lang ist die Strecke wirklich, und welche Datenrate oder Messgenauigkeit soll darüber erreicht werden?
- Wie stark sind Störquellen, Masseversatz und Schaltspitzen in der Umgebung?
- Wie kritisch sind Ausfälle, Bitfehler oder kleine Spannungsfehler für das Gesamtsystem?
- Gibt es bereits einen etablierten differentiellen Standard, der das Problem sauber löst?
- Was kostet die zusätzliche Leitung oder der differenzielle Empfänger im Verhältnis zum Risiko späterer Fehlersuche?
Meine Faustregel ist nüchtern: so einfach wie möglich, so robust wie nötig. Für kurze, ruhige und kostensensible Verbindungen kann Single-Ended die richtige Wahl sein; sobald Reichweite, EMV oder Genauigkeit ernst werden, ist die differentielle Lösung meist die solidere Entscheidung. Wer diese Abwägung sauber macht, spart später Debug-Zeit, nicht nur Bauteile.
