In Wechselstromsystemen reicht es selten, nur auf Watt zu schauen. Der englische Begriff apparent power taucht oft in Datenblättern auf, gemeint ist die Scheinleistung: also die Größe, die zeigt, wie stark Spannung und Strom eine Quelle und ihre Leitungen tatsächlich belasten. Für die Signalverarbeitung ist das wichtig, weil RMS-Werte, Phasenlage und Verzerrungen zusammen darüber entscheiden, ob eine Messung sauber ist, ein Netzteil stabil läuft oder eine Funk- oder Netzwerkkomponente im Grenzbereich arbeitet.
Die wichtigsten Punkte in wenigen Zeilen
- Scheinleistung ist das Produkt aus Effektivspannung und Effektivstrom und wird in VA angegeben.
- Wirkleistung ist der Teil, der tatsächlich Arbeit leistet; Blindleistung pendelt zwischen Quelle und Feld hin und her.
- In der Signalverarbeitung sind RMS-Werte wichtiger als Spitzenwerte, weil sie die wirksame Belastung besser abbilden.
- Der Leistungsfaktor zeigt, wie viel der aufgenommenen Leistung wirklich nutzbar ist.
- Für Telekommunikation und Infrastruktur sind VA-Werte besonders relevant, wenn USV, Generatoren, Wechselrichter oder Netzteile dimensioniert werden.
Was die Scheinleistung in einem Wechselstromkreis wirklich misst
Ich lese sie immer als Produkt aus Effektivspannung und Effektivstrom: S = Urms × Irms. Die Einheit ist Voltampere (VA), nicht Watt, weil bei Wechselstrom nicht nur die Höhe von Spannung und Strom zählt, sondern auch ihr Phasenwinkel. Ein rein ohmscher Verbraucher wandelt fast alles in Wirkleistung um, ein induktiver oder kapazitiver Anteil verschiebt Strom und Spannung gegeneinander, und genau deshalb kann die Strombelastung höher sein als die nutzbare Leistung vermuten lässt. Wer in einer Messkette, einem Netzteil oder einem Konverter nur die Wattzahl betrachtet, unterschätzt leicht die thermische und elektrische Belastung. Sobald man das verstanden hat, wird klar, warum die RMS-Darstellung in der Signalverarbeitung so zentral ist.
Warum RMS-Werte in der Signalverarbeitung den Unterschied machen
RMS, also Root Mean Square, ist im Kern ein Wirksamkeitsmaß: Es sagt mir, welchen Gleichstromwert ein wechselnder Verlauf energetisch nachbilden würde. Genau deshalb arbeite ich in der Signalverarbeitung nicht nur mit Spitzenwerten, sondern mit RMS, Mittelwert, Crest Factor und Phasenlage. Ein Signal mit gleichem Spitzenwert kann sehr unterschiedlich belastend sein, wenn es gepulst, verzerrt oder asymmetrisch ist. Das sieht man besonders bei Schaltnetzteilen, modulierten Lasten und Messsignalen mit Oberwellen.
- Spitzenwert zeigt die maximale Auslenkung, aber nicht die Dauer oder die mittlere Belastung.
- RMS-Wert beschreibt die wirksame Größe für Leistung, Wärme und Belastung.
- Crest Factor macht sichtbar, wie stark ein Signal zwischen Durchschnitt und Spitze auseinanderläuft.
In der Praxis ist das relevant, weil ein Netzteil oder eine USV bei hohen Spitzen schon an Grenzen kommen kann, obwohl die mittlere Leistung noch unkritisch aussieht. Genau an dieser Stelle trennt sich die Signalform von der Leistungsfrage, und dafür braucht es die drei Leistungsgrößen im nächsten Schritt.

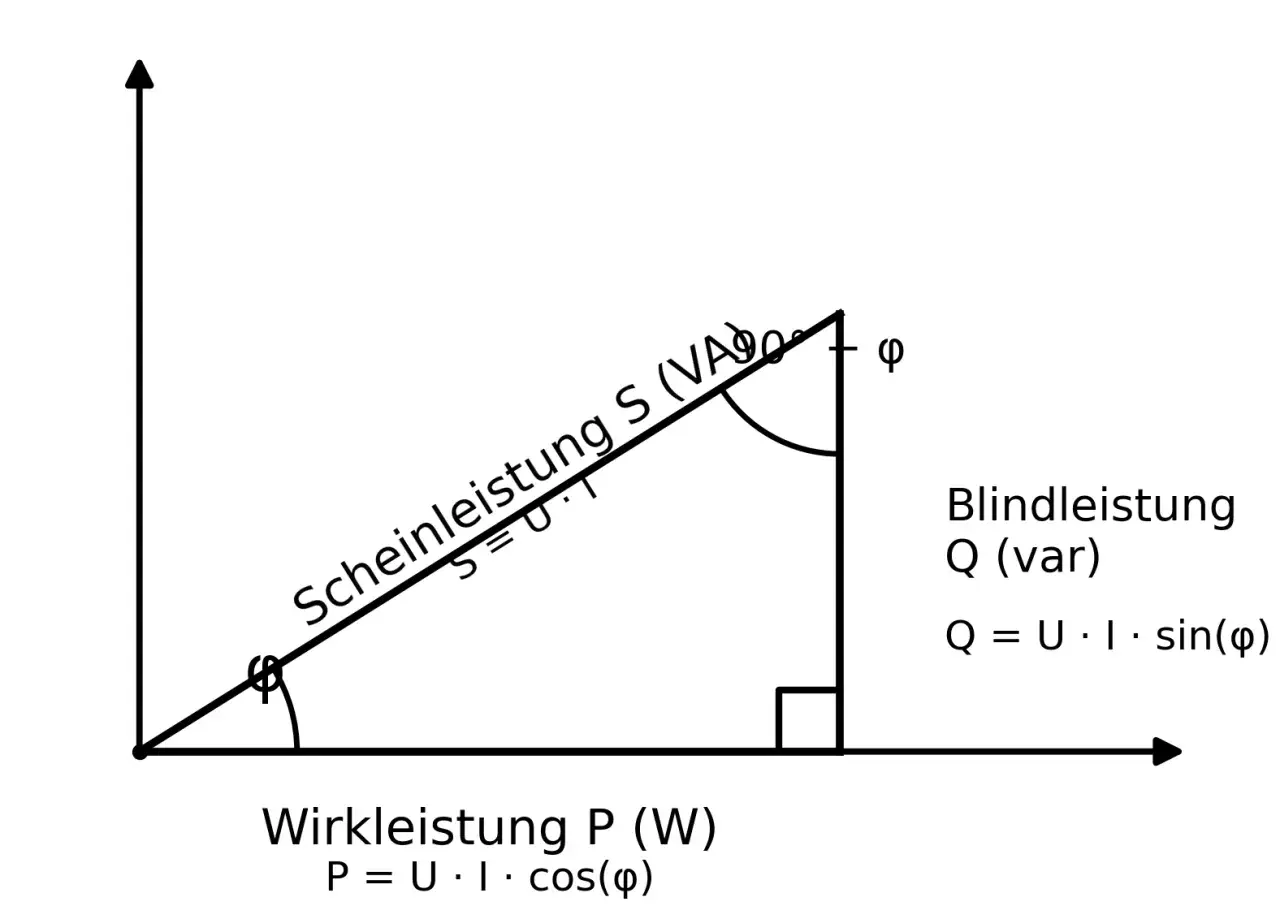

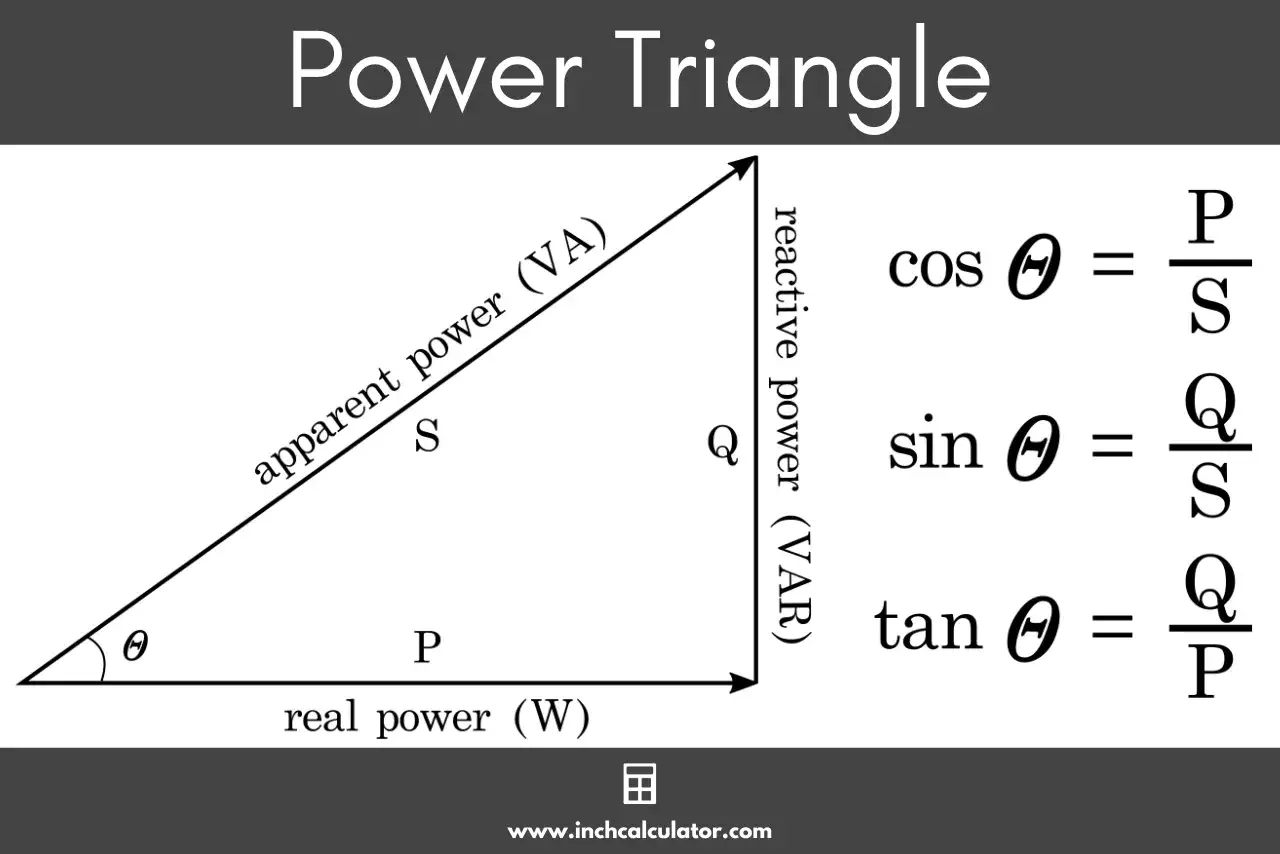

Wirkleistung, Blindleistung und Scheinleistung sauber auseinanderhalten
Ich halte diese drei Größen strikt auseinander, weil sonst jede Auslegung unscharf wird. In der komplexen Schreibweise gilt: S = P + jQ, und der Betrag dieser komplexen Leistung ist die Scheinleistung. Der Leistungsfaktor cos φ = P / S zeigt, wie viel der scheinbar aufgenommenen Leistung tatsächlich als nutzbare Arbeit ankommt.
| Größe | Symbol | Einheit | Bedeutung | Praxisfolge |
|---|---|---|---|---|
| Wirkleistung | P | W | Der Teil, der in Wärme, Licht, Bewegung oder Rechenarbeit endet | Bestimmt, was ein Gerät tatsächlich leistet |
| Blindleistung | Q | var | Leistung, die zwischen Quelle und Feld hin- und herpendelt | Belastet Leitungen und Bauteile, ohne direkt Arbeit zu erzeugen |
| Scheinleistung | S | VA | Gesamtbelastung aus Spannung und Strom im Effektivwert | Relevant für Dimensionierung von Netzteilen, USV und Generatoren |
| Leistungsfaktor | cos φ | - | Verhältnis von Wirkleistung zu Scheinleistung | Je kleiner er ist, desto mehr Strom braucht dieselbe Nutzleistung |
Ein einfaches Beispiel zeigt den Unterschied: Bei 230 V und 10 A liegt die Scheinleistung bei 2,3 kVA. Wenn der Leistungsfaktor 0,8 beträgt, bleiben davon nur 1,84 kW als Wirkleistung übrig. Genau deshalb kann eine scheinbar harmlose Last im Feld deutlich mehr Strom ziehen, als die Wattzahl auf dem Typenschild vermuten lässt. Mit dieser Einordnung lässt sich die Rechnung selbst fast schon mechanisch durchführen.
So rechne ich Scheinleistung im Alltag
Für ein einphasiges System ist die Formel direkt: S = Urms × Irms. Bei einem symmetrischen Drehstromsystem nutze ich meist S = √3 × ULeiter × ILeiter. Wenn die Last unsymmetrisch ist oder die Ströme stark verzerrt sind, rechne ich phasenweise und addiere die Ergebnisse sauber statt mit einer groben Überschlagszahl zu arbeiten. Ein symmetrischer 400-V-Drehstromkreis mit 16 A liegt so schon bei rund 11,1 kVA.
- Zuerst messe ich die Effektivwerte, nicht die Spitzenwerte.
- Dann prüfe ich, ob die Last sinusförmig oder durch Oberwellen geprägt ist.
- Erst danach vergleiche ich die Scheinleistung mit der VA-Angabe von Netzteil, USV oder Generator.
Bei modernen Schaltnetzteilen, Invertern und Ladegeräten reicht der einfache Blick auf den Leistungsfaktor allein oft nicht mehr aus. Verzerrungsströme sorgen dafür, dass die Stromform gepulst bleibt, obwohl die mittlere Nutzleistung stabil wirkt. Für die Planung heißt das: Ich brauche nicht nur Watt, sondern die volle elektrische Lastreserve. Das ist gerade für Infrastruktur mit gemischten AC- und DC-Verbrauchern entscheidend.
Warum das für Telekommunikation und Infrastruktur in Timor-Leste zählt
In Netzwerken, Funkstandorten und kleinen Versorgungsinseln entscheidet die Scheinleistung oft darüber, ob ein System im Alltag ruhig läuft oder ständig an der Grenze arbeitet. Ich denke dabei an Router, Richtfunkstrecken, Basisstationsschränke, USV-Anlagen (unterbrechungsfreie Stromversorgungen), Gleichrichter und Batterielader, also genau die Geräte, die Konnektivität auch dort tragen, wo die Stromversorgung nicht perfekt geglättet ist. Auf entlegenen Standorten zählt nicht nur die abgegebene Nutzleistung, sondern die komplette Eingangsbelastung des Systems.
| Anwendung | Warum die Scheinleistung wichtig ist | Typischer Fehler |
|---|---|---|
| Mobilfunkstandort | Gleichrichter und Netzteile ziehen oft mehr VA als W | Nur die DC-Ausgangsleistung bewerten |
| USV für Netzwerk- und Funktechnik | USV-Werte werden häufig getrennt in W und VA angegeben | Annehmen, beide Werte seien identisch |
| Richtfunk- oder Netzwerkschrank | Viele Schaltnetzteile erhöhen den RMS-Strom durch Oberwellen | Die Summe der Typenschilder als echte Last verstehen |
| Generator oder Wechselrichter | Der Startstrom und der Leistungsfaktor bestimmen die Reserve | Nur nach Nennwatt auswählen |
Gerade bei langen Zuleitungen, warmem Umfeld und wechselnden Lastzuständen schrumpft die Reserve schneller, als man in einer Bürorechnung sieht. Ich würde deshalb immer die VA-Seite mitdenken, bevor ich an Leistungserweiterungen oder neue Standorttechnik gehe. Die meisten Probleme entstehen allerdings nicht durch die Formel, sondern durch falsche Messannahmen.
Welche Messfehler ich in der Praxis am häufigsten sehe
- Spitzenwerte statt RMS: Ein Spitzenwert sagt wenig über die reale Dauerbelastung aus.
- Watt mit VA verwechseln: Das führt schnell zu zu klein dimensionierten USV- oder Generatorlösungen.
- Einphasenformel auf Drehstrom übertragen: Das funktioniert nur bei den passenden, symmetrischen Bedingungen.
- Oberwellen ignorieren: Gepulste Ströme von Netzteilen oder Invertern verändern die Stromaufnahme spürbar.
- Teillast übersehen: Der Leistungsfaktor ist bei vielen Geräten nicht konstant und kann unter kleiner Last schlechter werden.
- Typenschild statt Eingangswert lesen: Entscheidend ist oft nicht die Ausgangs-, sondern die Eingangsleistung.
Ich prüfe deshalb immer zuerst die Messmethode, dann die Lastart und erst am Ende die Zahl selbst. Wer diese Reihenfolge umdreht, landet schnell bei scheinbar plausiblen, aber falschen Ergebnissen. Darum lohnt es sich, nicht nur den Momentwert zu betrachten, sondern eine Reserve einzuplanen, die auch unter realen Lasten trägt.
Warum eine kleine VA-Reserve oft die billigere Entscheidung ist
Für mich ist die wichtigste Erkenntnis einfach: Scheinleistung ist kein theoretischer Nebensatz, sondern die praktische Grenze, an der Infrastruktur entweder zuverlässig läuft oder unnötig heiß, laut und instabil wird. Wer Telekommunikation, Signalverarbeitung oder ferne Standorttechnik plant, sollte immer die drei Ebenen im Blick behalten: Nutzleistung, Blindanteil und Gesamtbelastung.
Wenn ich nur einen Rat mitgebe, dann diesen: Nicht auf die kleinste Zahl im Datenblatt fixieren, sondern auf die Zahl, die den realen Betrieb begrenzt. Genau dort entscheidet sich, ob ein Netzteil, eine USV oder ein Generator im Feld noch Reserven hat oder schon im ersten Lastsprung einknickt. In kritischen Anlagen plane ich oft grob 10 bis 20 Prozent Reserve ein, solange Herstellergrenzen, Temperatur und Netzqualität das hergeben. In der Praxis spart eine saubere VA-Betrachtung meist mehr Ausfälle als jede spätere Reparatur.
