Die single ended to differential-Wandlung ist in der Praxis dann relevant, wenn ein Signal zunächst gegen Masse vorliegt, später aber als differenzielles Paar sauber weiterverarbeitet werden soll. Genau das begegnet mir in ADC-Frontends, in Messketten und überall dort, wo Leitungslänge, Störabstand oder ein definiertes Common-Mode-Fenster eine bessere Signalführung verlangen. In diesem Artikel zeige ich, wie die Umwandlung funktioniert, welche Schaltungsvarianten sich bewährt haben und worauf ich bei Arbeitspunkt, Verstärkung und Layout achte.
Die Kernfrage ist immer Signalpegel, Common-Mode und Störfestigkeit
- Ein differenzielles Signal besteht aus zwei gegenphasigen Leitungen mit einem definierten Mittelwert.
- Der wichtigste Unterschied ist nicht nur die Amplitude, sondern die Common-Mode-Spannung.
- Für ADCs, lange Leitungen und EMV-kritische Pfade ist die Wandlung oft sinnvoll, aber nicht immer nötig.
- Am saubersten funktioniert sie mit einem FDA oder einer gut abgeglichenen Op-Amp-Schaltung.
- Widerstandsmatching, Layout-Symmetrie und genügend Bandbreite entscheiden stärker als das Datenblatt-Label.
Was bei der Umwandlung wirklich passiert
Ein Single-Ended-Signal hat einen aktiven Leiter und bezieht sich auf Masse. Ein differentielles Signal benutzt zwei Leiter, deren Differenz die Nutzinformation trägt. Ich denke dabei immer in zwei Größen: der Differenzspannung Vdiff und der Common-Mode-Spannung Vcm, also dem Mittelwert beider Leitungen. Genau diese Trennung macht die Schaltung später so nützlich.

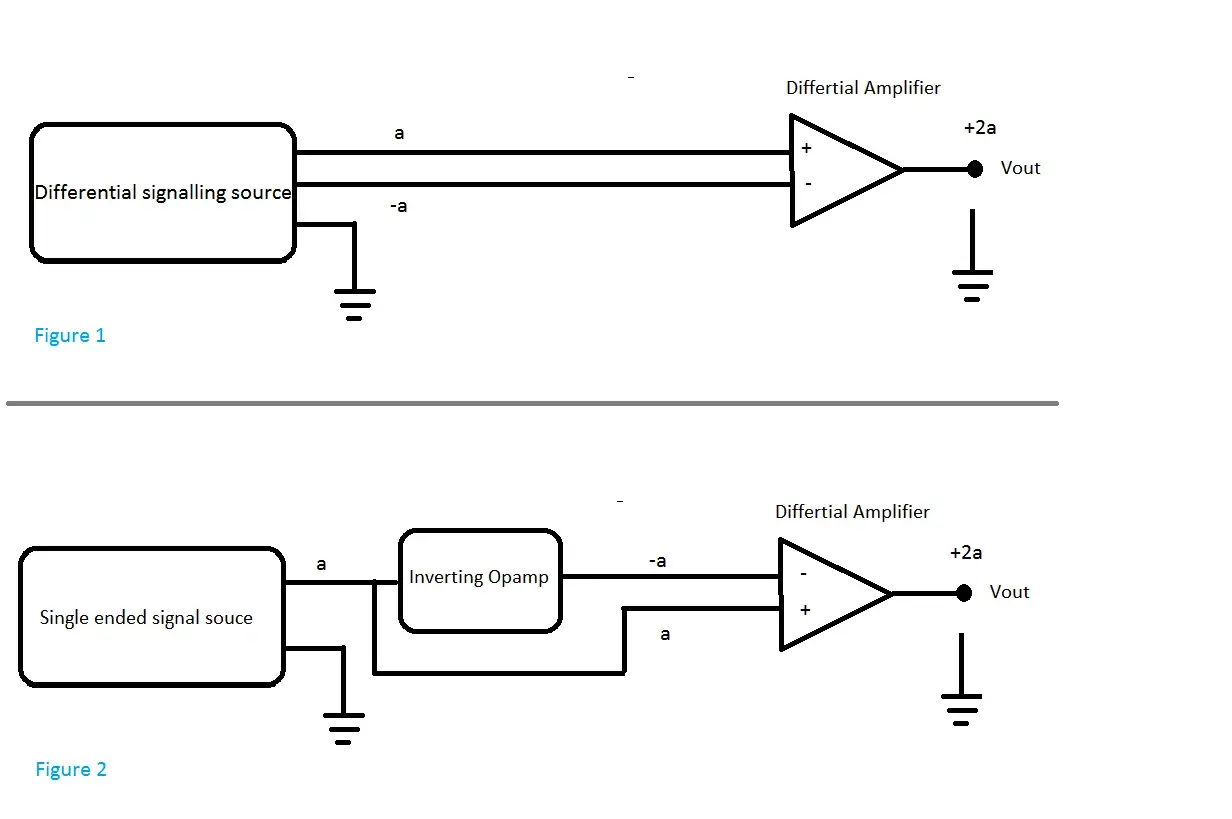

Praktisch heißt das: Aus einem Eingang gegen Masse werden zwei Ausgänge erzeugt, die spiegelbildlich um einen Arbeitspunkt liegen. Das Nutzsignal steckt in der Differenz, Störungen, die beide Leiter gleich treffen, erscheinen als Gleichtakt. Ein guter Empfänger kann diesen Anteil weitgehend unterdrücken, und genau hier spielt der Begriff CMRR mit hinein, also die Unterdrückung von Gleichtaktstörungen.
Die Wandlung ist deshalb nicht bloß ein Formwechsel. Sie legt auch fest, wie viel Headroom das Folgesystem bekommt, wo die Mitte des Signals liegt und wie empfindlich die Kette auf Störungen reagiert. Damit ist die Grundlogik klar; die eigentliche Frage ist nun, warum man diesen Aufwand überhaupt betreibt.
Warum differenzielle Signale in Mess- und Telekompfaden oft gewinnen
In Mess- und Telekompfaden geht es selten nur um „mehr Signal“. Es geht um robustere Übertragung. Ein differenzielles Paar koppelt Störungen von außen meist besser aus, weil der Empfänger nicht einen einzelnen Spannungswert gegen Masse betrachtet, sondern die Spannungsdifferenz zwischen zwei Leitungen. Wenn beide Adern dieselbe Störung aufnehmen, bleibt davon am Ende deutlich weniger übrig.
Der zweite Vorteil ist der nutzbare Eingangsbereich. Viele moderne ADCs arbeiten lieber mit differenziellen Eingängen, weil sich der Eingangshub besser ausnutzen lässt und die analoge Seite symmetrischer arbeitet. TI beschreibt das für voll-differenzielle ADCs sehr klar: Der nutzbare Bereich wird besser ausgeschöpft, und die AC-Eigenschaften profitieren oft ebenfalls. Das ist kein magischer Auflösungsgewinn, aber in einem realen Signalpfad macht es schnell einen spürbaren Unterschied.
Dazu kommen leitungspraktische Gründe. Bei längeren Strecken, bei EMV-kritischer Umgebung oder bei Signalen mit hohem Frequenzanteil sind symmetrische Übertragungen oft die vernünftigere Wahl. Ich setze sie besonders dann ein, wenn Masseführung unsauber werden könnte oder wenn ein Eingang später direkt an ein empfindliches analoges Frontend muss. Genau an dieser Stelle entscheidet die Schaltungswahl, nicht das Prinzip allein.
Welche Schaltungsvariante ich in der Praxis bevorzuge
Analog Devices zeigt mit dem AD8138 eine dc-gekoppelte Lösung, bei der sich der Common-Mode sogar gezielt verschieben lässt. Das ist für ADC-Anbindungen interessant, wenn das Folgesystem einen definierten Arbeitspunkt verlangt und das Eingangssignal nicht nur „irgendwie“ differenziell werden soll. In der Praxis ist das für mich oft die pragmatischste Lösung, wenn Genauigkeit und Einfachheit zusammenpassen müssen.
Es gibt aber nicht die eine Topologie. Ich unterscheide vor allem zwischen aktiven Differenzialtreibern, Zwei-Op-Amp-Schaltungen, einfachen Widerstandsnetzwerken und Übertragern. Jede Variante löst die Aufgabe, aber nicht mit denselben Nebenwirkungen.
| Variante | Wann ich sie nehme | Stärken | Grenzen |
|---|---|---|---|
| Fully differential amplifier | Wenn ein ADC einen sauberen, symmetrischen Treiber erwartet | Einfach zu kontrollieren, guter Arbeitspunkt, oft die robusteste Allround-Lösung | Etwas teurer und bei der Bauteilauswahl weniger frei |
| Zwei-Op-Amp-Schaltung | Wenn vorhandene Präzisions-Op-Amps genutzt werden sollen | Flexibel, gut dokumentierbar, in vielen Labor- und Industrieaufbauten verfügbar | Widerstandsmatching und Symmetrie werden schnell kritisch |
| Op-Amp mit Widerstandsnetzwerk | Bei moderaten Bandbreiten und einfacher Signalaufbereitung | Übersichtlich, günstig, leicht zu verstehen | Weniger Reserven bei Genauigkeit, Rauschen und hoher Frequenz |
| Übertrager | Bei AC-Signalen, HF und galvanischer Trennung | Sehr gut für symmetrische Leitungen, keine aktive Versorgung nötig | Kein DC, tiefe Frequenzen und Offset sind problematisch |

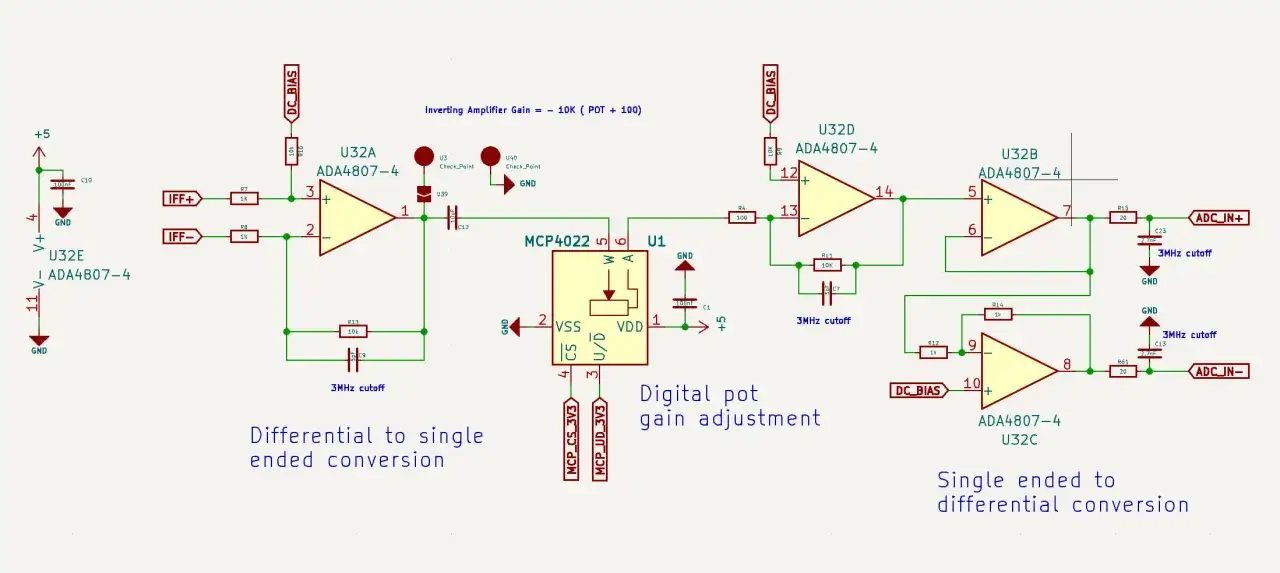

TI beschreibt für unipolare Signale eine Zwei-Op-Amp-Lösung mit OPA320 vor einem voll-differenziellen ADC. Genau solche Beispiele sind nützlich, weil sie zeigen, dass man die Aufgabe auch mit Standard-Op-Amps lösen kann, wenn man die Randbedingungen im Griff behält. Für mich ist das der Punkt: Nicht die schönste Schaltung gewinnt, sondern die, die zum Signal, zur Frequenz und zum Zielsystem passt. Damit steht die Architektur; als Nächstes setze ich den Arbeitspunkt so, dass ADC und Verstärker zusammenpassen.
Wie ich Arbeitspunkt und Verstärkung sauber festlege
Ich beginne immer mit dem Zielsystem. Welche Common-Mode-Spannung verlangt der ADC oder der Empfänger? Welches differentielle Vollaussteuerungsfenster steht zur Verfügung? Erst danach bestimme ich die Verstärkung. Wer hier umgekehrt vorgeht, baut sich unnötige Grenzen ein.
Für die Praxis hilft mir ein simples Denkmuster: Die beiden Ausgänge werden um Vcm zentriert, und die Nutzinformation liegt in ihrer Differenz. Wenn Vcm bei 2,5 V liegt und das Ausgangssignal 1 V differentiell betragen soll, landen die beiden Leitungen idealerweise bei 3,0 V und 2,0 V. Das klingt banal, ist aber der Punkt, an dem viele Fehler entstehen, weil der Mittelwert und die Differenz verwechselt werden.
- Ich definiere zuerst das Eingangssignal mit seinem Maximalwert und seiner Polarität.
- Dann prüfe ich das Ziel-Fenster des ADC oder der Folgestufe, vor allem den erlaubten Common-Mode-Bereich.
- Danach lege ich die Differenzverstärkung so fest, dass der Nutzbereich gut ausgenutzt wird, aber kein Clipping entsteht.
- Schließlich gleiche ich die Widerstandsverhältnisse und den Referenzpfad ab, weil genau dort die Balance steht oder fällt.
Bei diskreten Schaltungen achte ich besonders auf eng gematchte Widerstände. Schon kleine Abweichungen wandeln Gleichtaktanteile in Differenzfehler um, und genau das verschlechtert dann Offset, Verstärkung und CMRR. Das Problem wird größer, sobald die Bandbreite steigt oder das Signal an einen ADC mit getakteter Abtastung geht. Sind diese Parameter sauber gesetzt, zeigen sich die typischen Fehler meist schon im ersten Messlauf.
Welche Fehler die Wandlung schnell ruinieren
Die meisten Probleme entstehen nicht durch das Grundprinzip, sondern durch Nebensachen, die man leicht unterschätzt. Das erste ist ein falscher Arbeitspunkt: Wenn der Ausgangs-Common-Mode nicht zum Folgesystem passt, clippt die Schaltung früh oder arbeitet mit unnötig wenig Headroom. Das zweite ist unsauberes Widerstandsmatching. Das dritte ist ein Layout, das aus der symmetrischen Schaltung wieder eine asymmetrische macht.
Ein häufiger Praxisfehler ist auch, Bandbreite und Slew Rate zu knapp zu wählen. Als grobe Orientierung gilt: Schon 1 Vpp bei 1 MHz verlangt rund 3,1 V/µs Slew Rate. Wer darüber hinausgeht, muss das Datenblatt des Verstärkers wirklich lesen und nicht nur auf den DC-Wert schauen. Sonst sieht die Schaltung auf dem Papier gut aus und scheitert im Signalverlauf.
| Symptom | Wahrscheinliche Ursache | Was ich zuerst prüfe |
|---|---|---|
| Offset am Ausgang | Falscher Common-Mode oder Referenzpfad | Arbeitspunkt messen, Referenzspannung und Puffer prüfen |
| Ungleiche Amplituden | Widerstandsfehler oder asymmetrisches Layout | Resistor-Pairing, Leiterbahnlängen und Rückstrompfade |
| Schwingen oder Überschwingen | Zu wenig Phasenreserve oder ungünstige ADC-Last | Ausgang entkoppeln, Bandbreite und Lastkapazität ansehen |
| Verzerrung bei höheren Frequenzen | Zu wenig Bandbreite oder Slew Rate | Datenblattgrenzen gegen die realen Signaldaten halten |
| Kein brauchbarer DC-Punkt | Übertrager für ein Signal mit Gleichanteil benutzt | Aktive Wandlung statt Trafo wählen |
Wer diese Fehler sauber ausschließt, hat die halbe Arbeit schon geschafft. Die andere Hälfte ist die Frage, ob die Aufgabe überhaupt aktiv gelöst werden sollte oder ob ein Übertrager nicht die elegantere Abkürzung ist.
Wann ein Übertrager die bessere Lösung ist
Ein Übertrager ist keine universelle Antwort, aber in bestimmten Fällen sehr stark. Ich greife darauf zurück, wenn das Signal rein AC-koppeln darf, wenn galvanische Trennung sinnvoll ist oder wenn im HF-Bereich eine sehr saubere symmetrische Kopplung gebraucht wird. In Telekom- und Infrastrukturumgebungen ist das oft attraktiver, als eine aktive Wandlung mit zusätzlicher Versorgung und mehr Fehlerquellen aufzubauen.
Die Grenzen sind klar: Ein Übertrager überträgt keinen Gleichanteil, und bei tiefen Frequenzen wird das Verhalten schnell unpraktisch. Auch Offset, langsame Drift oder ein Signal, das bis nahe 0 Hz reichen muss, sprechen gegen diese Lösung. Dann bleibt nur die aktive Wandlung mit opamp- oder FDA-basiertem Treiber.
Ich entscheide deshalb nicht aus Gewohnheit, sondern nach Signalart. Wenn das System DC trägt, nehme ich aktiv. Wenn es symmetrisch, schnell und AC-lastig ist, schaue ich zuerst, ob der Übertrager nicht die robustere und oft ruhigere Lösung ist. Für viele robuste Frontends ist genau dieser Realismus wichtiger als die eleganteste Topologie auf dem Papier.
Welche fünf Prüfpunkte ich vor dem ersten Einschalten setze
Bevor ich eine solche Schaltung in Betrieb nehme, prüfe ich immer dieselbe kleine Liste. Sie spart Zeit, weil sie die typischen Fehlannahmen früh sichtbar macht und nicht erst im finalen Testaufbau.
- Common-Mode-Fenster passt zum ADC oder Empfänger.
- Differentialer Vollhub bleibt innerhalb der Versorgungsspannung.
- Resistor-Matching ist für die geforderte Genauigkeit gut genug.
- Bandbreite und Slew Rate sind für die reale Signalform ausreichend.
- Layout-Symmetrie ist vorhanden, nicht nur auf dem Schaltplan.
Wenn ich nur einen Satz mitnehmen soll, dann diesen: Die beste Lösung ist nicht die mit dem hübschesten Schaltbild, sondern die, die das Ziel-Common-Mode-Fenster trifft, sauber symmetrisch bleibt und zur Bandbreite des gesamten Signalpfads passt. Genau so wird aus einer einzelnen Spannung ein belastbares differentielles Signal, das in Mess-, Funk- und Datenpfaden wirklich funktioniert.
