Der Miller-Effekt, oft als Miller effect bezeichnet, ist einer dieser Verstärkungseffekte, die eine Schaltung im Hochfrequenzbereich plötzlich langsamer machen können. Eine kleine Kapazität zwischen Ein- und Ausgang wirkt am Eingang deutlich größer, sobald die Stufe invertierende Spannungsverstärkung liefert. Für schnelle Verstärker, Messfrontends und Telekom-Signalpfade entscheidet genau das oft darüber, ob die Bandbreite sauber bleibt oder früh wegknickt.
Die wichtigsten Punkte auf einen Blick
- Eine Rückkopplungs- oder Streukapazität zwischen Ein- und Ausgang wird bei invertierender Verstärkung am Eingang multipliziert.
- Je höher der Verstärkungsfaktor und je größer der Quellwiderstand, desto stärker sinkt die nutzbare Bandbreite.
- Besonders kritisch sind hochohmige Quellen, Transimpedanzverstärker, schnelle Op-Amps und RF-Vorstufen.
- Cascode, Pufferstufe, niedrigere Einzelverstärkung und sauberes Layout reduzieren das Problem wirksam.
- Der gleiche Mechanismus kann in integrierten Verstärkern auch bewusst als Miller-Kompensation genutzt werden.

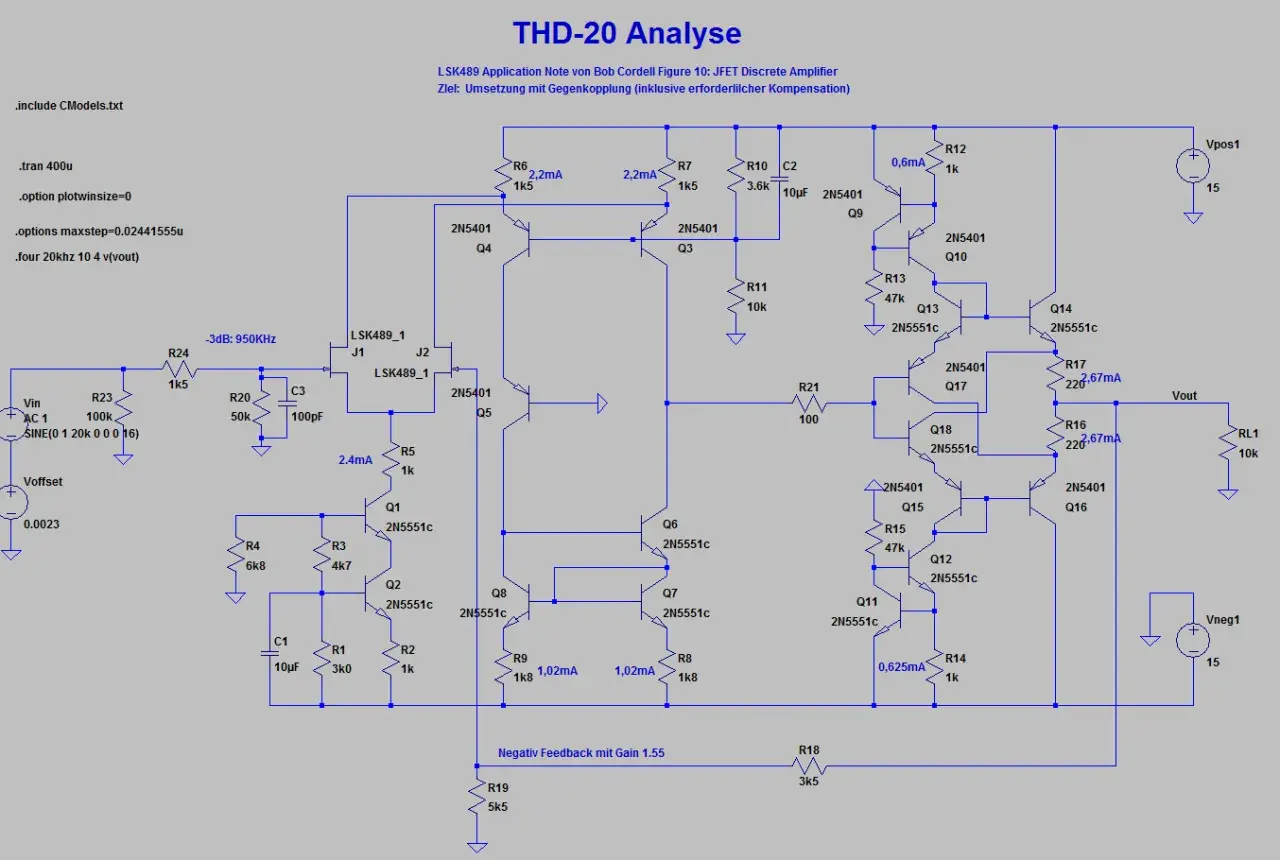

Wie der Miller-Effekt aus einer kleinen Kapazität ein großes Eingangssignalproblem macht
Ich übersetze den Effekt gern so: Ein Kondensator zwischen Eingang und Ausgang sieht nicht nur die physikalische Spannung an seinen Anschlüssen, sondern auch die Verstärkung der Stufe. Bei einer idealen invertierenden Verstärkung von Av = -9 wird aus 2 pF am Eingang ungefähr 20 pF, weil sich die wirksame Eingangskapazität näherungsweise zu Cin,eff ≈ C · (1 - Av) ergibt. In realen Schaltungen kommen noch Gehäuse-, Leiterbahn- und ESD-Kapazitäten dazu, also ist der Effekt oft größer als im Lehrbuchbeispiel.
Der Kern ist simpel: Die Ausgangsspannung läuft gegenphasig mit, dadurch vergrößert sich die Spannung über der Kapazität und der Eingangsknoten muss mehr Ladung bewegen. Genau deshalb ist der Miller-Effekt kein exotischer Spezialfall, sondern eine direkte Folge von invertierender Verstärkung. Sobald man diese einfache Multiplikation verstanden hat, wird klar, warum Bandbreite und Phase als Nächstes leiden.
Warum Bandbreite und Stabilität zuerst leiden
Die vergrößerte Eingangskapazität bildet zusammen mit dem Quellwiderstand einen Tiefpass. Schon kleine Werte machen im Hochimpedanzfall viel aus: 100 kΩ und 5 pF ergeben eine Grenzfrequenz von rund 318 kHz, obwohl der nackte Kondensator selbst harmlos wirkt. Genau dieser Sprung überrascht viele beim ersten Entwurf.
| Quellwiderstand | Beispiel für Cin,eff | Ungefähre Grenzfrequenz | Einordnung |
|---|---|---|---|
| 1 kΩ | 20 pF | 7,96 MHz | Meist noch gut beherrschbar |
| 10 kΩ | 20 pF | 796 kHz | Bereits klar relevant |
| 100 kΩ | 20 pF | 79,6 kHz | Für schnelle Signale kritisch |
Die zweite Folge ist oft noch unangenehmer: In einer Rückkopplung verschiebt die zusätzliche Kapazität die Phasenlage. Dann sieht man erst Überschwingen, danach Klingeln und im ungünstigen Fall Oszillation. Ich prüfe deshalb nie nur den -3-dB-Punkt, sondern immer auch die Phasenreserve, weil dort das echte Stabilitätsrisiko sitzt.
Genau dieser Zusammenhang erklärt, warum der Miller-Effekt nicht nur ein Bandbreitenproblem ist, sondern ein Thema für das gesamte Regelverhalten der Stufe.
Wo er in echten Schaltungen am häufigsten auftritt
Am stärksten sehe ich den Effekt dort, wo hohe Verstärkung und eine gewisse Eingangskapazität zusammenkommen. Das ist nicht nur bei klassischen Transistorstufen so, sondern genauso bei Operationsverstärkern, Transimpedanzverstärkern und schnellen Vorstufen in Kommunikationssystemen.
| Schaltung | Warum der Effekt relevant wird | Typische Folge |
|---|---|---|
| Common-emitter / common-source | Gate-Kollektor- bzw. Basis-Collector-Kapazität wird durch Verstärkung gespiegelt | Weniger Hochfrequenzverstärkung |
| Invertierende Op-Amp-Stufe | Kapazität zwischen Ein- und Ausgang belastet den Knoten am Eingang | Früher Pol, geringere Phasenreserve |
| Transimpedanzverstärker | Photodioden- und Eingangskapazität addieren sich am empfindlichen Knoten | Ringing und Bandbreitenverlust |
| HF-Vorstufe in Mess- und Telekompfaden | Schon Leiterbahn, Pad und ESD-Struktur liefern zusätzliche pF | Unerwartete Peaking- oder Dämpfungsprobleme |
Gerade bei Glasfaserempfängern, Sensorfrontends oder schnellen Kabeltreibern macht oft nicht der Kondensator allein den Unterschied, sondern die Summe aus Bauteil, Gehäuse, Pad und Leiterbahn. Das ist der Punkt, an dem viele Laborprototypen noch gut aussehen und das Layout später die Wahrheit sagt.
Als Nächstes lohnt sich deshalb ein schneller Rechenweg, bevor man sich in Simulationen verliert.
Wie ich den Effekt schnell überschlage
Für einen ersten Entwurf nehme ich zwei Schritte: erst die wirksame Eingangskapazität, dann die daraus entstehende Grenzfrequenz. Bei einer Kapazität zwischen Ein- und Ausgang gilt näherungsweise Cin,eff = C · (1 - Av); bei einem invertierenden Gain von -20 wird aus 1 pF also rund 21 pF. Mit dem Quellwiderstand folgt dann grob fp ≈ 1 / (2π · Rs · Cin,eff).
- Ich bestimme die reale Kapazität zwischen den beiden Knoten, inklusive parasitärer Anteile.
- Ich setze den Verstärkungsfaktor mit Vorzeichen ein, nicht nur als Betrag.
- Ich prüfe, welcher Quellwiderstand den Knoten tatsächlich sieht.
- Ich rechne die Pole grob nach und vergleiche sie mit der gewünschten Bandbreite.
- Ich bestätige das Ergebnis anschließend mit einer AC-Analyse oder einem kleinen Zeitsprungtest.
Ein typischer Fehler ist, nur den Bauteilwert zu lesen und die Verstärkung zu ignorieren. In der Praxis ist aber genau diese Multiplikation der Kern des Problems. Bei 2 pF und einem Verstärkungsfaktor von -39 werden daraus 80 pF; an 100 kΩ liegt die Eckfrequenz dann nur noch bei rund 19,9 kHz. Solche Zahlen wirken hart, zeigen aber genau, warum ich das Thema nie erst am Ende des Designs betrachte.
Darum gehe ich danach immer direkt zu den Gegenmaßnahmen über.
Welche Gegenmaßnahmen wirklich helfen
Ich trenne hier gern zwischen Maßnahmen, die den Effekt direkt reduzieren, und solchen, die ihn nur besser beherrschbar machen. Nicht jede Lösung passt in jede Stufe, weil Bandbreite, Rauschverhalten, Headroom und Aufwand immer mitbezahlt werden müssen.
| Maßnahme | Wirkung | Grenze oder Nachteil |
|---|---|---|
| Cascode oder Common-Gate-Vorstufe | Reduziert die Spannung über der kritischen Kapazität | Mehr Bias-Aufwand und weniger Spannungsheadroom |
| Pufferstufe vor dem hochohmigen Knoten | Entkoppelt die Quelle von der Miller-Kapazität | Zusätzliche Stufe bringt Rauschen und Offset mit |
| Verstärkung auf mehrere Stufen verteilen | Jede Stufe sieht weniger Multiplikation | Mehr Bauteile und mehr Abstimmarbeit |
| Bootstrapping | Hält beide Seiten der Kapazität näher beieinander | Wirkt nur innerhalb des vorgesehenen Frequenzbereichs sauber |
| Sauberes Layout und kurze Leiterbahnen | Senkt parasitäre pF und vermeidet zusätzliche Pole | Hilft nur, wenn das Schaltbild selbst schon plausibel ist |
| Bewusste Miller-Kompensation | Erzeugt eine definierte dominante Polstelle | Senkt oft die Maximalbandbreite |
Gerade der letzte Punkt ist wichtig: In integrierten Verstärkern wird der Effekt nicht nur vermieden, sondern manchmal absichtlich eingesetzt, damit die Stufe stabiler wird. Das ist kein Widerspruch, sondern sauberes Analogdesign. Bei sehr schnellen Systemen schaue ich außerdem auf Current-Feedback-Op-Amps, weil ihr invertierender Eingang oft weniger empfindlich auf zusätzliche Kapazität reagiert. Das löst nicht jedes Problem, verschiebt aber die Randbedingungen spürbar.
Damit ist die eigentliche Frage nicht mehr, ob der Effekt existiert, sondern wie früh ich ihn im Entwurf neutralisiere.
Was ich in Telekom- und Hochgeschwindigkeitsdesigns vor dem Layout prüfe
In schnellen Signalwegen, etwa bei Messkarten, Kabeltreibern oder optischen Empfängern, prüfe ich vor dem ersten Layout immer dieselbe kleine Liste. Das spart später oft mehr Zeit als jede nachträgliche Korrektur.
- Ist der Eingangsknoten wirklich hochohmig, oder kann ich die Quelle entlasten?
- Sind Pin-Kapazität, Pad-Kapazität, ESD-Struktur und Leiterbahn bereits in der Rechnung enthalten?
- Reicht die Phasenreserve auch noch im Worst-Case mit Toleranzen, Temperatur und Streuung?
- Sieht die Simulation nur den Idealwert, oder auch die parasitären pF aus Gehäuse und Layout?
- Ist ein kleinerer Einzelverstärkungsfaktor pro Stufe sinnvoller als eine große Stufe mit starkem Miller-Effekt?
Wenn ich diese Punkte sauber abarbeite, wird aus einem scheinbar störenden Nebeneffekt ein beherrschbarer Entwurfsparameter. Genau darin liegt der praktische Wert des Themas: Der Miller-Effekt ist nicht einfach ein theoretisches Detail, sondern eine der ersten Stellen, an denen sich in schnellen Analogschaltungen Bandbreite, Stabilität und Layoutqualität gegenseitig sichtbar beeinflussen.
