Digitale Übertragung wird vor allem dann interessant, wenn pro Hertz mehr Nutzdaten über das Netz gehen, ohne dass der Empfänger aus dem Takt gerät. Genau hier setzt die QAM-Modulation an: Sie kombiniert Amplitude und Phase eines Trägers und ist deshalb in Mobilfunk, WLAN, Kabelnetzen und Richtfunkstrecken so verbreitet. Für die Signalverarbeitung ist sie spannend, weil kleine Fehler bei Rauschen, Synchronisation oder Verstärkerlinearität sofort sichtbar werden.
Die wichtigsten Punkte auf einen Blick
- QAM bildet Bitgruppen auf Punkte im I/Q-Raum ab; jeder Punkt steht für ein Symbol.
- Mehr Punkte bedeuten mehr Bits pro Symbol, aber auch weniger Abstand zwischen den Symbolen.
- Der Empfänger braucht saubere Takt-, Träger- und Phasenrückgewinnung, sonst kippt die Zuordnung schnell.
- In der Praxis zählt nicht nur die Modulation, sondern auch Codierung, Kanalqualität und Geräte-Linearität.
- Für stabile Netze ist adaptive Modulation meist sinnvoller als eine starr hohe Ordnung.
Wie die Modulation im I/Q-Raum arbeitet

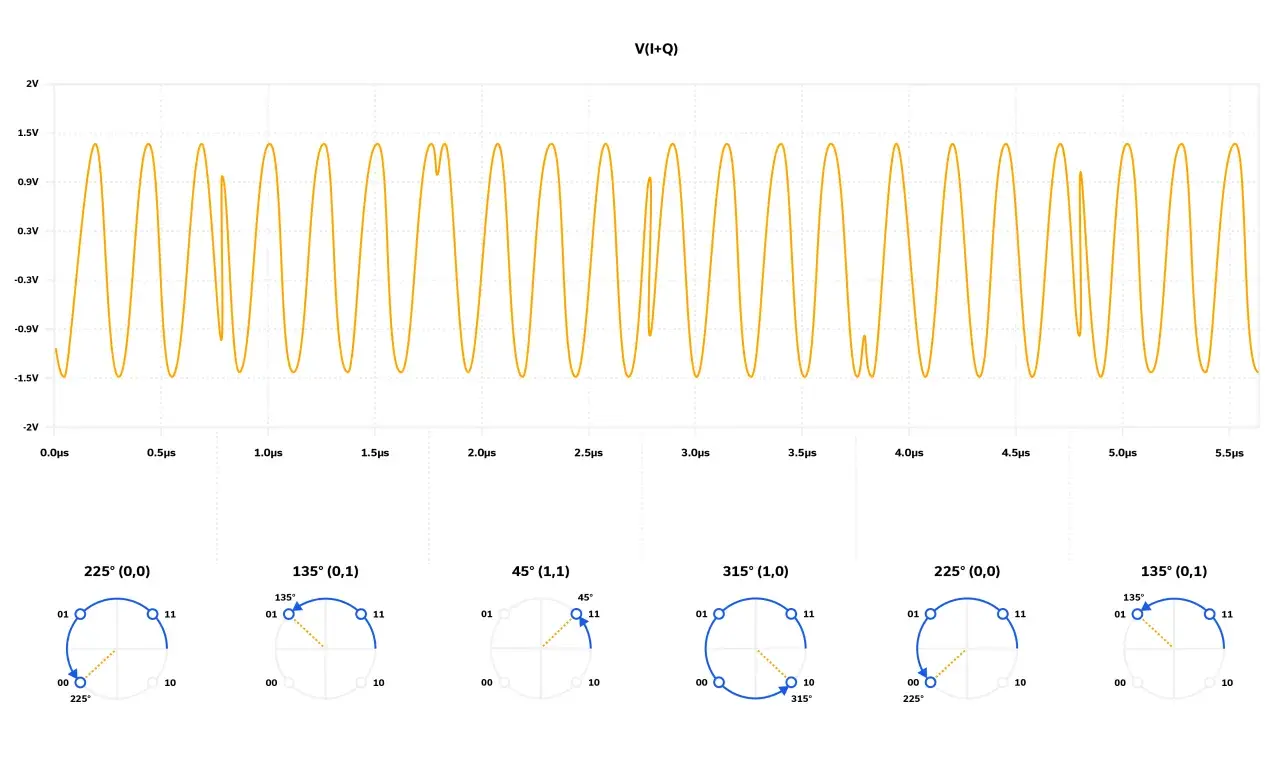

Ich würde QAM am einfachsten als Adresssystem für Signale erklären. Statt nur die Amplitude eines Trägers zu verändern, nutzt man zwei orthogonale Komponenten: den In-Phase-Anteil, kurz I, und den Quadratur-Anteil, kurz Q. Zusammen ergeben sie einen Punkt in der Ebene, und genau dieser Punkt steht für ein Symbol mit einer bestimmten Bitfolge.
Das ist mehr als eine schöne Lehrbuchidee. Mathematisch lässt sich die Übertragung als Abbildung von Bitgruppen auf komplexe Zahlen beschreiben. Praktisch heißt das: Bei 16-QAM tragen vier Bits ein Symbol, bei 64-QAM sind es sechs Bits und bei 256-QAM acht Bits. Je mehr Symbolpunkte man in derselben Fläche unterbringt, desto effizienter wird die Nutzung der Bandbreite.
Der Begriff Quadraturamplitudenmodulation klingt sperrig, der Kern ist aber sauber: Amplitude und Phase werden gemeinsam zur Informationsübertragung verwendet. Genau deshalb ist QAM in der Signalverarbeitung so wertvoll. Sie lässt sich als Vektorproblem behandeln, analysieren und mit digitalen Filtern, Synchronisationsschleifen und Entscheidungsregeln sehr präzise auswerten. Sobald man diese Symbolwolke als Karte versteht, wird auch klar, warum die Abstände zwischen den Punkten so wichtig sind.
Warum höhere Ordnung nicht gratis ist
Mehr Bits pro Symbol sind verlockend, aber sie kommen nie ohne Gegenleistung. Mit jeder höheren QAM-Stufe rücken die Konstellationspunkte näher zusammen. Ein kleiner Phasenfehler, mehr Rauschen oder eine leichte Verzerrung durch die Endstufe reicht dann eher aus, um ein Symbol falsch zu erkennen. Genau deshalb ist die Wahl der Modulationsordnung immer ein Kompromiss zwischen Durchsatz und Robustheit.
| Ordnung | Bits pro Symbol | Stärke | Schwäche | Typisch sinnvoll bei |
|---|---|---|---|---|
| 16-QAM | 4 | Hohe Robustheit, großer Sicherheitsabstand zwischen den Punkten | Weniger Nettodurchsatz | Schwächeren oder schwankenden Kanälen |
| 64-QAM | 6 | Guter Kompromiss aus Tempo und Stabilität | Empfindlicher als 16-QAM | Soliden Mobilfunk-, WLAN- und Kabelstrecken |
| 256-QAM | 8 | Sehr effizient bei sauberem Kanal | Sehr kleine Fehlertoleranz | Guten Funkbedingungen und sauberer Hardware |
Wichtig ist dabei ein Detail, das in vielen Diskussionen zu kurz kommt: Die Datenrate steigt nicht nur durch die Modulationsordnung. Sie hängt auch von der Fehlerschutzcodierung, vom Overhead und vom realen Kanalzustand ab. In modernen Netzen spricht man deshalb oft von einer Modulations- und Codierungskombination statt nur von der Modulation selbst. Das ist praxisnäher, weil ein System nur dann schnell ist, wenn es nicht ständig wegen Fehlern zurückregeln muss. Aus genau diesem Grund lohnt sich der Blick auf die nächste Stufe der Kette: den Empfänger.
Was der Empfänger in der Signalverarbeitung leisten muss
Eine saubere QAM-Übertragung ist kein Zufall, sondern das Ergebnis mehrerer DSP-Schritte hintereinander. Schon kleine Abweichungen verschieben die Punkte im Konstellationsdiagramm. Der Empfänger muss daher weit mehr tun, als bloß "nachsehen", welcher Punkt am nächsten liegt.
- Automatische Verstärkungsregelung sorgt dafür, dass das Signal im richtigen Pegelbereich ankommt.
- Bandbegrenzung und Filterung reduzieren Störanteile und formen das Nutzsignal sauber aus.
- Symboltakt-Rückgewinnung stellt sicher, dass genau im richtigen Zeitfenster abgetastet wird.
- Träger- und Phasenrückgewinnung korrigiert Frequenz- und Phasenfehler, die sonst die Konstellation drehen oder verschmieren.
- Entzerrung kompensiert Mehrwegeausbreitung, Kabelverzerrungen oder andere frequenzabhängige Effekte.
- Entscheidung und Fehlerkorrektur wandeln die Symbolpunkte wieder in Bits zurück und fangen Restfehler ab.
Hier zeigt sich, warum QAM so eng mit moderner Signalverarbeitung verbunden ist. Der Empfänger arbeitet mit komplexen Basisbandsignalen, misst Abweichungen wie EVM und bewertet die Fehlerrate über BER. EVM beschreibt kurz gesagt, wie weit die gemessenen Symbole von ihren idealen Positionen entfernt sind; BER misst, wie viele Bits am Ende tatsächlich falsch ankommen. Wenn die Trägerphase driftet, der Sender nicht linear arbeitet oder Mehrwegeausbreitung das Signal aufspaltet, werden diese Kennzahlen sofort schlechter. Wer QAM verstehen will, muss also den ganzen Übertragungspfad lesen können, nicht nur das Diagramm am Ausgang.
Wenn diese Kette sauber arbeitet, entscheidet sich erst in der Praxis, welche QAM-Stufe eine Strecke wirklich tragen kann.
Wo QAM heute im Netzalltag den Unterschied macht
In Deutschland begegnet man QAM fast überall dort, wo Bandbreite knapp und Spektrum teuer ist: in Mobilfunknetzen, in WLAN-Systemen, im Kabelinternet und in Richtfunkverbindungen. Genau dort bringt das Verfahren seinen größten Vorteil aus: Es transportiert viel Information in einem begrenzten Frequenzbereich. Für Betreiber ist das attraktiv, weil sie damit Kapazität gewinnen, ohne sofort neue Frequenzen kaufen oder zusätzliche Träger aufbauen zu müssen.
Für Infrastrukturprojekte in Regionen mit schwankender Ausbreitung ist der Effekt noch greifbarer. Ob eine Strecke stabil läuft, hängt dann nicht von der höchsten erreichbaren Datenrate im Labor ab, sondern davon, wie gut das System auf reale Schwankungen reagiert. In einer Insel- oder Backhaul-Umgebung mit wechselnder Dämpfung, Wettereinfluss oder längeren Richtfunkpfaden kann eine niedrigere, aber stabile Ordnung am Ende mehr Wert haben als eine kurze Spitzenrate. Das ist die nüchterne Seite von Spektraleffizienz: Ein Netz ist nur so gut wie seine schlechteste Stunde.
Auch bei Satelliten- und Mikrowellenstrecken bleibt das Prinzip gleich. Sobald der Kanal sauberer wird, schaltet das System oft auf eine höhere Ordnung hoch; verschlechtert sich der Link, geht es wieder eine Stufe herunter. Diese adaptive Logik ist in der Praxis wichtiger als jede statische Foliengrafik. Sie macht aus QAM kein starres Format, sondern einen regelbaren Baustein für belastbare Telekommunikation.
Wer die Einsatzfelder kennt, erkennt schnell, dass nicht die Theorie das Problem ist, sondern die Abstimmung auf den realen Kanal.
Typische Fehler bei der Bewertung
Der häufigste Irrtum lautet: höhere QAM-Zahl gleich automatisch bessere Leistung. Das stimmt nur auf dem Papier. In der echten Strecke können Phasenrauschen, nichtlineare Verstärkung, Mehrwegeausbreitung oder ein schlechter Takt dazu führen, dass 256-QAM schlechter läuft als 64-QAM mit sauberer Fehlerkorrektur. Man muss also immer das ganze System betrachten.
- Die Modulationsordnung wird isoliert bewertet, obwohl die Codierungsrate genauso wichtig ist.
- Laborwerte werden auf den Feldbetrieb übertragen, obwohl reale Kanäle deutlich unruhiger sind.
- EVM und BER werden zu spät geprüft, obwohl sie die eigentliche Qualität früh sichtbar machen.
- Verstärker werden zu stark ausgesteuert, wodurch Kompression und Clipping die Konstellation verzerren.
- Synchronisationsfehler werden unterschätzt, obwohl schon kleine Frequenz- oder Phasenabweichungen hohe Ordnungen empfindlich treffen.
Ich halte es für einen der teuersten Denkfehler in der Netzplanung, QAM nur als Kennzahl auf dem Datenblatt zu behandeln. In der Praxis sind Kanalqualität, Linearität und Synchronisation keine Nebensachen, sondern die eigentliche Eintrittskarte für hohe Durchsätze. Wer diese Stolpersteine kennt, kann die Technik gezielter einsetzen statt sie nur zu bewundern.
Damit stellt sich am Ende die wichtigere Frage: Woran würde ich in einem echten Projekt zuerst drehen?
Worauf ich bei einem stabilen Link zuerst achte
Wenn ich eine QAM-basierte Strecke bewerte, schaue ich zuerst nicht auf die maximale Ordnung, sondern auf die Stabilität der Randbedingungen. Das spart Fehlentscheidungen und verhindert, dass man ein System auf Kante plant.
- Genug SNR und sauberes EVM-Fenster, bevor man eine hohe Ordnung überhaupt in Betracht zieht.
- Lineare Senderhardware mit Reserve, damit Amplitude und Phase nicht unnötig verzerrt werden.
- Gute Träger- und Taktrückgewinnung, weil kleine Fehler bei hohen Ordnungen sofort teuer werden.
- Adaptive Modulation und robuste Codierung, damit die Strecke bei Wetter, Last oder Störungen nicht einbricht.
- Realistische Messung im Feld statt nur im abgeschirmten Testaufbau.
Genau diese Reihenfolge macht QAM in der Praxis so nützlich: Erst wenn Kanal, Sender und Empfänger zusammenpassen, wird aus hoher spektraler Effizienz auch echte Nutzdatenrate. Für Netze mit wechselnden Bedingungen, vom städtischen Zugang bis zur entlegenen Richtfunk- oder Inselanbindung, ist diese Disziplin wichtiger als die Jagd nach der höchsten Symbolzahl. Wer so plant, nutzt QAM nicht als Marketingbegriff, sondern als belastbares Werkzeug der Signalverarbeitung.
