Frequenzmodulation ist eine der nützlichsten Grundideen der Signalverarbeitung, weil Information nicht über die Amplitude, sondern über die Augenblicksfrequenz eines Trägers transportiert wird. Im Englischen heißt das frequency modulation; in der Praxis spricht man meist kurz von FM. Genau darum geht es hier: um das Funktionsprinzip, die Bandbreite, die Demodulation und die Frage, wann dieses Verfahren in Funk- und Telekommunikationssystemen wirklich überzeugt.
Die wichtigsten Punkte auf einen Blick
- FM verändert die Trägerfrequenz proportional zum Nutzsignal, während die Amplitude idealerweise konstant bleibt.
- Die Technik ist störfester gegen Amplitudenrauschen als AM, braucht dafür aber mehr Spektrum.
- Der Modulationsindex und die Frequenzabweichung entscheiden, ob ein Signal schmalbandig oder breitbandig ist.
- Für die Bandbreite reicht oft die Carson-Regel als praxisnahe Abschätzung.
- Im Empfänger wird FM über Diskriminator, PLL oder digitale Phasenverfahren zurückgewonnen.
- Für robuste Funkstrecken, Rundfunk und einfache Telemetrie bleibt FM auch 2026 technisch relevant.

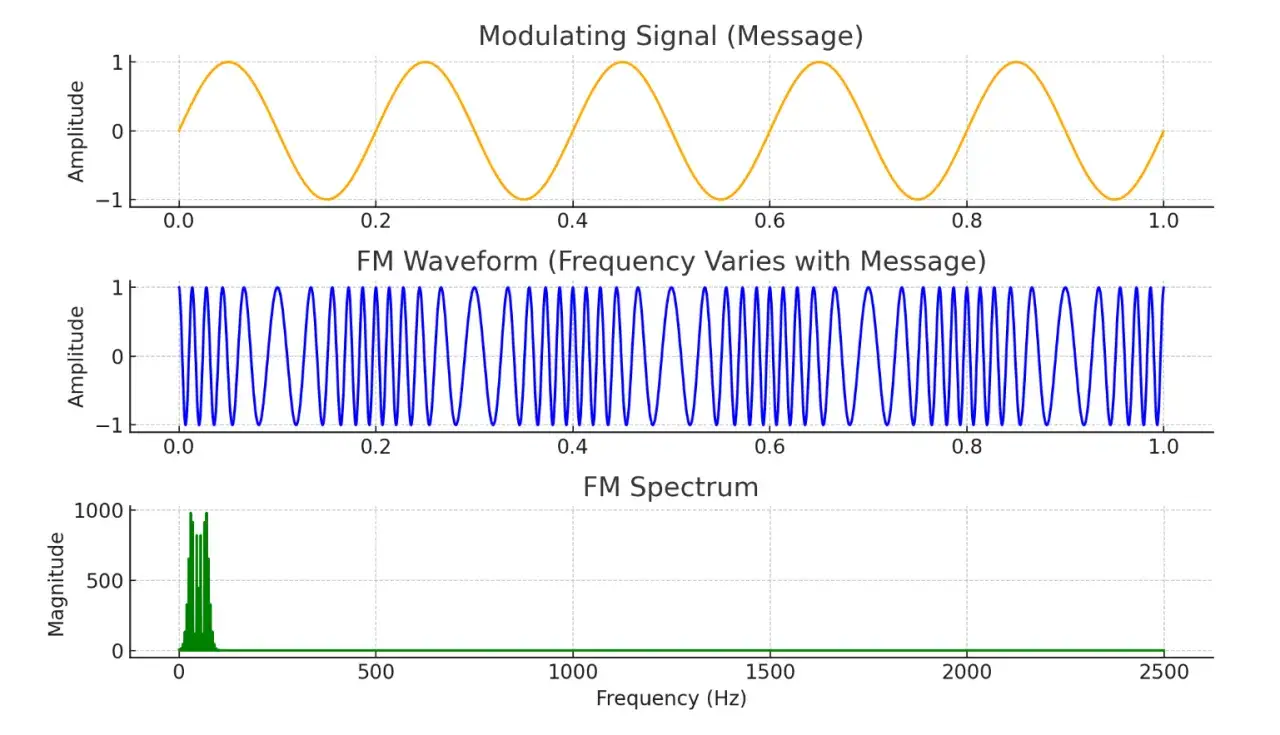

Was sich bei einer FM-Welle wirklich ändert
Wenn ich FM technisch sauber einordne, denke ich zuerst an die Instantanfrequenz. Das Nutzsignal verschiebt die Frequenz des Trägers um seinen Ruhewert herum, während die Trägeramplitude im Idealfall unverändert bleibt. Genau deshalb gehört FM zu den Winkelmodulationsverfahren, denn nicht die Höhe der Schwingung, sondern ihre zeitliche Lage trägt die Information.
Die Kerngleichung lässt sich kurz fassen als: fi(t) = fc + kf · m(t). Dabei ist fi(t) die Augenblicksfrequenz, fc die Trägerfrequenz, m(t) das Basissignal und kf die Frequenzempfindlichkeit. Das eigentliche Sendesignal entsteht dann über die Phase, also sinngemäß als Cosinus oder Sinus mit dem Integral des Nutzsignals im Argument. Genau diese Integration ist der Grund, warum FM eng mit Phasenmodulation verwandt ist.
Ein einfaches Sprachsignal macht das intuitiv: Wird die Sprache lauter oder schneller schwingend, wandert der Träger stärker um seinen Mittelpunkt. Bei ruhigen Passagen bleibt die Frequenz näher am Zentrum. Ich finde diesen Blick nützlich, weil er sofort erklärt, warum FM nicht auf Amplitudenänderungen angewiesen ist und warum Störungen in der Signalhöhe weniger kritisch sind.
Der praktische Gedanke dahinter ist wichtig für Telekommunikationssysteme jeder Größe, von Rundfunk bis zu schmalen Funkstrecken: Wer Information über Frequenzänderung codiert, verschiebt die technische Last vom Amplitudengang hin zur Frequenzanalyse. Und genau dort beginnt die Stärke der Methode, aber auch ihr Preis in Form von Bandbreite.
Warum das Verfahren in der Signalverarbeitung so robust ist
Der größte Vorteil von FM ist aus meiner Sicht nicht Romantik, sondern Physik. Amplitudenrauschen, Fading und viele Arten von Störungen wirken zwar auf das empfangene Signal, doch der eigentliche Informationsgehalt steckt in der Frequenz. Ein FM-Empfänger kann deshalb Amplitudenschwankungen oft weitgehend unterdrücken, etwa mit einem Limiter vor der eigentlichen Demodulation.
Das macht die Technik besonders interessant für Umgebungen, in denen Empfang nicht perfekt kontrollierbar ist. Für Insel-, Küsten- oder Bergregionen mit knapper Infrastruktur ist das ein handfester Vorteil, weil robuste Übertragung dort oft wichtiger ist als maximale Spektrumeffizienz. In der Praxis heißt das: FM ist nicht das sparsamste Verfahren, aber eines der gutmütigsten.
- Gute Störfestigkeit gegen Amplitudenrauschen macht FM für analoge Sprach- und Funksignale attraktiv.
- Limiter und Diskriminator helfen, unerwünschte Pegelschwankungen aus dem Signalweg zu entfernen.
- Capture-Effekt kann den stärkeren Sender gegenüber einem schwächeren Störer begünstigen, ersetzt aber keine saubere Frequenzplanung.
- Pre-Emphasis und De-Emphasis verbessern im Rundfunk die Wahrnehmung hoher Frequenzen und reduzieren Rauschen im Wiedergabepfad.
Gerade bei Rundfunk und Sprachübertragung sieht man hier einen sinnvollen Kompromiss: etwas mehr Bandbreite gegen deutlich stabileres Verhalten im Kanal. Das ist nicht automatisch die beste Wahl für hohe Datenraten, aber oft eine sehr vernünftige Wahl für verlässliche Übertragung.
Wie Bandbreite und Modulationsindex zusammenhängen
Wer FM nur als „Frequenzänderung“ versteht, übersieht schnell die entscheidende Stellschraube: die Größe der Abweichung. Die Frequenzabweichung Δf sagt, wie weit der Träger von seiner Mittenfrequenz wegschwingt. Der Modulationsindex β = Δf / fm,max beschreibt das Verhältnis zwischen Abweichung und höchster Nutzfrequenz. Genau dieser Index trennt schmalbandige von breitbandiger FM.
| Begriff | Was er beschreibt | Praktische Wirkung |
|---|---|---|
| Frequenzabweichung Δf | Maximale Abweichung der Trägerfrequenz vom Sollwert | Mehr Δf bedeutet größere Robustheit, aber auch mehr Spektrum |
| Modulationsindex β | Verhältnis von Abweichung zu höchster Nachrichtfrequenz | Bestimmt, ob das Signal eher schmalbandig oder breitbandig ist |
| Schmalband-FM | Kleine Abweichung, kleiner Index | Sparsam im Spektrum, technisch näher an AM |
| Breitband-FM | Große Abweichung, größerer Index | Bessere Rauschreserve, aber deutlich größere Bandbreite |
Für die Bandbreite nutze ich in der Praxis oft die Carson-Regel als schnelle Abschätzung: BT ≈ 2(Δf + fm,max). Sie ist keine exakte Spektralanalyse, aber für Planung, Simulation und Plausibilitätsprüfung sehr brauchbar. Ein klassisches Rundfunkbeispiel mit 75 kHz Frequenzabweichung und 15 kHz Nutzbandbreite führt grob zu 180 kHz benötigter Bandbreite. Das zeigt sofort, warum FM im Vergleich zu AM mehr Platz braucht.
Ich sehe darin einen typischen Trade-off der Signalverarbeitung: Wer mehr Störfestigkeit und eine angenehm stabile Demodulation will, bezahlt mit Kanalbreite. Für moderne Systeme ist das nicht immer günstig, aber in analogen oder hybriden Netzen oft noch genau der richtige Preis.
Wie ein FM-Signal wieder lesbar wird
Die Demodulation ist der Punkt, an dem sich gute Theorie und brauchbare Praxis trennen. Ein Empfänger muss die Frequenzänderung wieder in ein Basissignal zurückübersetzen. In klassischen analogen Empfängern übernimmt das ein Frequenzdiskriminator, in moderneren Architekturen häufig eine Phasenregelschleife, kurz PLL. In digitalen Systemen kommen zusätzlich Phasenableitungen, arctan-Verfahren oder Hilbert-basierte Ansätze zum Einsatz.
- Vorfilterung begrenzt das Signal auf den relevanten Kanal und reduziert Nachbarkanalstörungen.
- Limiter entfernt Pegelschwankungen, damit die Demodulation nicht von Amplitudenrauschen dominiert wird.
- Frequenz- oder Phasenauswertung wandelt die zeitliche Frequenzänderung in eine Spannung oder digitale Folge um.
- De-Emphasis stellt nach der FM-Demodulation das Spektrum wieder ausgewogen her, besonders im Rundfunkumfeld.
- Basisband-Nachbearbeitung filtert Reststörungen, Rauschen und unerwünschte Gleichanteile.
Im digitalen Signalpfad ist mir vor allem ein Punkt wichtig: Die Abtastrate muss zur tatsächlichen FM-Bandbreite passen, nicht nur zur reinen Nachrichtbandbreite. Wer zu knapp sampelt, bekommt Alias-Effekte, unruhige Phasenverläufe oder eine Demodulation, die im Labor noch halbwegs funktioniert, im echten Kanal aber aussteigt. Genau hier entstehen viele vermeidbare Fehler.
Der europäische Rundfunk nutzt für die Vor- und Nachentzerrung typischerweise 50 µs, was in der Praxis die hohen Frequenzen vor der Übertragung anhebt und nach der Demodulation wieder abschwächt. Das ist kein Detail, das man nebenbei abhaken sollte, sondern ein Stück Systemdesign, das den Höreindruck und die Rauschverteilung spürbar beeinflusst.Wo FM gegenüber AM, PM und digitalen Verfahren landet
FM wird oft mit AM verglichen, manchmal auch mit PM oder modernen digitalen Verfahren. Dieser Vergleich lohnt sich, weil er die eigentliche Rolle des Verfahrens klärt. FM ist nicht automatisch besser, sondern in einem bestimmten Bereich besonders stark: robuste analoge Übertragung bei vertretbarer Komplexität.
| Verfahren | Trägergröße | Störverhalten | Bandbreite | Typische Stärke |
|---|---|---|---|---|
| AM | Amplitude | Empfindlich gegen Pegelrauschen | Eher gering | Einfach, speichereffizient |
| FM | Frequenz | Robust gegen Amplitudenstörungen | Höher | Stabile Sprach- und Rundfunkübertragung |
| PM | Phase | Ähnlich robust, mathematisch eng verwandt | Abhängig von Aussteuerung | Gute Basis für digitale Modulation |
| Digitale Verfahren wie QAM oder OFDM | Mehrere Parameter zugleich | Sehr gut optimierbar, aber komplexer | Oft spektral effizienter | Hohe Datenraten und Netzkapazität |
Für Sprachfunk, Broadcast, Telemetrie und einfache Messstrecken hat FM weiterhin einen klaren Platz. Für hohe Datendichten und knappe Frequenzressourcen sind digitale Verfahren meist effizienter. Ich würde es so formulieren: Wenn Spektrum knapp und Datenrate wichtig ist, kippt die Entscheidung Richtung digital. Wenn Robustheit, Einfachheit und Vorhersagbarkeit wichtiger sind, bleibt FM erstaunlich konkurrenzfähig.
Gerade in Netzen mit begrenzter Infrastruktur ist diese Abwägung relevant. Nicht jedes System braucht maximale Effizienz. Manchmal ist ein Verfahren, das mit schlechteren Bedingungen ordentlich läuft, am Ende die technisch bessere Entscheidung.
Worauf ich bei Entwurf und Analyse heute besonders achte
Bei realen FM-Systemen schaue ich nie nur auf die Modulation selbst, sondern immer auf das Gesamtsystem. Die häufigsten Probleme entstehen nicht in der Formel, sondern an den Schnittstellen: falsche Deviation, unpassende Filter, zu enge Bandbreite oder eine Demodulation, die auf ideale Bedingungen ausgelegt wurde und den Kanal vergessen hat.
- Zu kleine Frequenzabweichung macht das Signal unnötig empfindlich und verschenkt Robustheit.
- Zu große Frequenzabweichung bläst die Bandbreite auf und kann den Kanal unnötig belasten.
- Ignorierte Pre-/De-Emphasis verfälscht vor allem die hohen Frequenzanteile.
- Zu knappe Abtastraten führen in digitalen Modellen schnell zu falschen Spektren und schlechter Demodulation.
- Unsaubere Kanalfilter verursachen Verzerrungen, die wie ein Modulationsfehler aussehen, technisch aber ein Empfangsproblem sind.
- Falsche Erwartungen an FM sind ein Klassiker: robust ja, spektral sparsam nein.
Wenn ich ein System für Ausbildung, Labor oder Netzplanung bewerte, arbeite ich mit einer einfachen Reihenfolge: erst Bandbreite, dann SNR, dann Demodulationsmethode, erst danach Feinschliff. Diese Reihenfolge verhindert viele Fehlannahmen. Sie ist besonders nützlich, wenn man eine Funkverbindung für abgelegene Standorte, provisorische Infrastruktur oder robuste Sprachübertragung plant.
Am Ende bleibt für mich der wichtigste Satz: FM ist kein historischer Sonderfall, sondern eine technisch sehr klare Antwort auf die Frage, wie man Informationen zuverlässig über einen Träger schickt, wenn Frequenzraum vorhanden ist und Empfangsstabilität zählt. Wer das versteht, kann Rundfunk, Telemetrie und Signalverarbeitung deutlich realistischer beurteilen als mit einer reinen Lehrbuchdefinition.
