Ein Bandstoppfilter ist dann sinnvoll, wenn ein Signal grundsätzlich intakt bleiben soll, aber ein eng begrenzter Störbereich zu viel Schaden anrichtet. In der Signalverarbeitung nutzt man ihn, um genau diesen Bereich zu dämpfen, ohne den Rest des Spektrums unnötig zu verändern. Ich gehe hier auf die Funktionsweise, die Abgrenzung zu Notch- und Bandpassfiltern, wichtige Entwurfsparameter und typische Anwendungen in Funk, Audio und Messtechnik ein.
Die wichtigsten Punkte auf einen Blick
- Der englische Begriff band stop filter steht für einen Filter, der nur einen begrenzten Frequenzbereich dämpft und den Rest weitgehend passieren lässt.
- Ein Notch-Filter ist die schmalere Sonderform für sehr gezielte Störer wie 50 Hz Netzbrummen oder einzelne Träger.
- Über Mittenfrequenz, Bandbreite, Dämpfung und Filterordnung entscheidet sich, ob der Filter sauber arbeitet oder Nutzsignalanteile mit wegschneidet.
- Digitale Entwürfe sind flexibel, brauchen aber eine passende Abtastrate und oft eine stabile Realisierung in Sektionen statt als einzelne Transferfunktion.
- In Funk, Audio und Messtechnik lohnt sich der Filter vor allem dann, wenn die Störung klar lokalisierbar ist und nicht das ganze Spektrum betrifft.

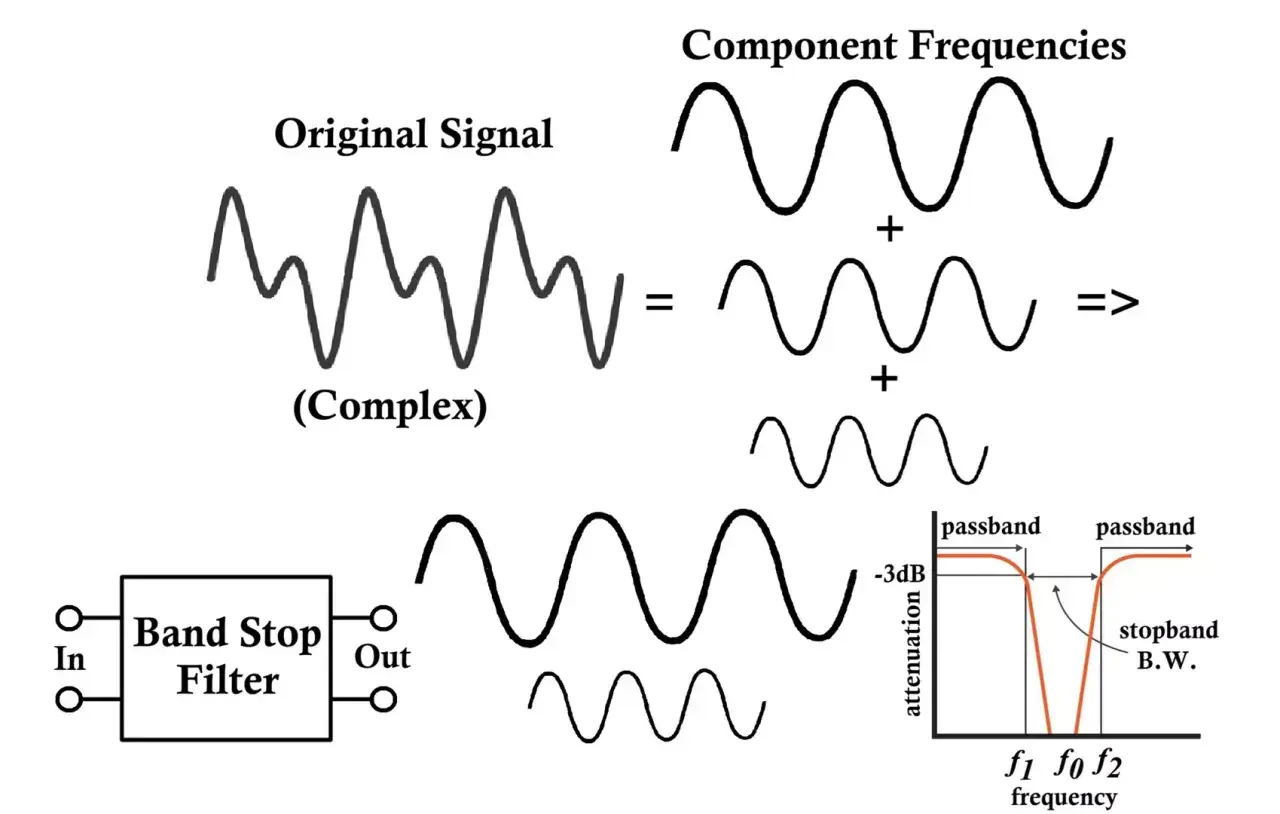

Was ein Bandstoppfilter in der Signalverarbeitung leistet
Ich denke bei diesem Filter zuerst nicht an eine abstrakte Kurve, sondern an eine sehr konkrete Aufgabe: Ein gewünschtes Signal soll erhalten bleiben, während ein störender Frequenzbereich verschwindet oder zumindest deutlich leiser wird. Genau das macht ein Bandstoppfilter. Er lässt die meisten Frequenzen praktisch unverändert durch und dämpft nur den definierten Sperrbereich.
Der Unterschied zu einem harten Ausblenden liegt in der Feinheit der Wirkung. Bei einem guten Entwurf bleibt das Spektrum links und rechts der Sperre sauber, ohne dass unnötig viel Energie im Nutzsignal verloren geht. In der Praxis ist das wichtig, weil ein übertrieben aggressiver Filter oft mehr kaputtmacht, als er repariert.
Ich spreche hier bewusst von einem Werkzeug für gezielte Eingriffe. Sobald die Störung nicht klar auf einen Frequenzbereich begrenzt ist, ist ein Bandstoppfilter meist die falsche erste Wahl. Wenn die Grundidee klar ist, lohnt sich danach die saubere Abgrenzung zu verwandten Filtertypen.
Bandstopp, Notch und Bandpass sauber auseinanderhalten
In Gesprächen wird ein Bandstoppfilter oft mit einem Notch-Filter in einen Topf geworfen. Das ist verständlich, aber technisch nicht ganz sauber. Für die Auswahl macht der Unterschied einen echten Unterschied: Ein Notch ist der Spezialfall mit sehr schmaler Sperre, ein Bandstoppfilter darf deutlich breiter sein.
| Filtertyp | Was er durchlässt | Was er dämpft | Typischer Einsatz | Mein Praxisblick |
|---|---|---|---|---|
| Bandstoppfilter | Weite Teile des Spektrums | Einen definierten Frequenzbereich | Breitere Störzonen, Übersprechen, unerwünschte Teilbänder | Sinnvoll, wenn die Störung nicht punktförmig ist |
| Notch-Filter | Nahezu alles außer einem sehr engen Bereich | Eine sehr schmale Frequenz um einen Mittelpunkt | 50 Hz Netzbrummen, einzelne Träger, Pfeiftöne | Meine erste Wahl bei klar lokalisierbaren Einzelfrequenzen |
| Bandpassfilter | Nur ein gewünschtes Frequenzfenster | Alles unterhalb und oberhalb des Fensters | Selektive Empfangs- und Messpfade | Eigentlich ein anderes Problem, aber oft die sauberere Lösung |
Für mich ist die Faustregel simpel: Wenn ich nur einen schmalen Pfeifton, Netzbrummen oder einen einzelnen Träger loswerden will, nehme ich eher einen Notch. Wenn ich einen breiteren problematischen Bereich aus dem Signal schneiden muss, arbeite ich mit einem echten Bandstopp. Und wenn nur ein gewünschtes Frequenzfenster interessant ist, gehört das Problem eigentlich in die Bandpass-Ecke.
Diese Einordnung spart unnötige Fehlentwürfe, weil sie schon vor dem eigentlichen Design festlegt, wie breit die Sperre sein darf. Genau daraus ergeben sich im nächsten Schritt die entscheidenden Parameter.

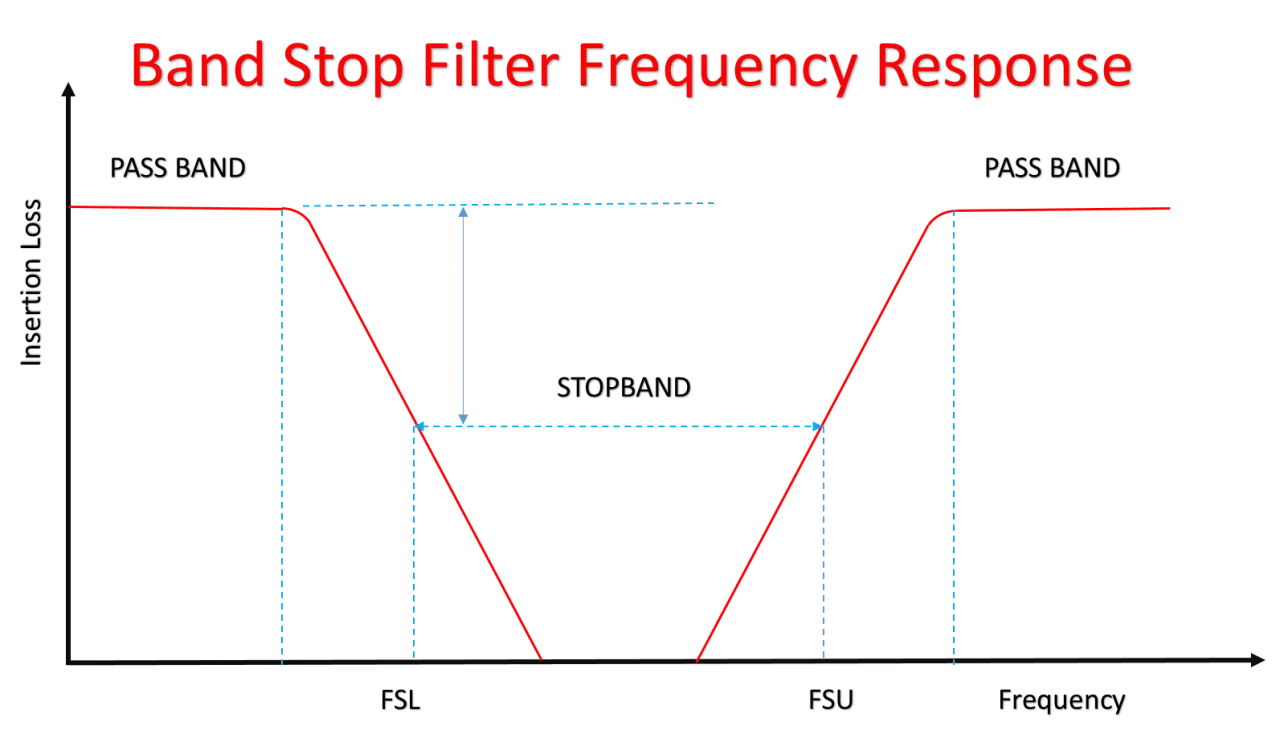

Welche Parameter die Wirkung wirklich bestimmen
Die Qualität eines Filters hängt nicht an einer einzigen Zahl, sondern an mehreren Stellgrößen, die zusammenpassen müssen. Ich prüfe deshalb immer zuerst die Lage der Störung, dann die Breite des unerwünschten Bereichs und erst danach die gewünschte Dämpfung. Wer diese Reihenfolge umdreht, baut schnell einen Filter, der theoretisch gut aussieht, im Signal aber zu viel zerstört.
| Parameter | Was er beeinflusst | Worauf ich achte |
|---|---|---|
| Mittenfrequenz | Die Lage des Sperrbereichs | Sie muss exakt auf dem Störer sitzen, sonst bleibt Reststörung stehen |
| Bandbreite | Wie breit die Sperre ist | Zu schmal verfehlt Randanteile, zu breit frisst Nutzsignal |
| Dämpfung | Wie stark der Sperrbereich unterdrückt wird | Mehr Dämpfung ist nicht automatisch besser, wenn dabei Nachschwingen zunimmt |
| Filterordnung | Wie steil die Flanken werden | Höhere Ordnung bedeutet meist schärfere Trennung, aber auch mehr Rechenaufwand und potenziell mehr Empfindlichkeit |
| Abtastrate | Den Bezug aller digitalen Frequenzen | Grenzfrequenzen müssen zur Samplingrate passen; oberhalb der halben Abtastrate ist kein sauberer Entwurf möglich |
| Q-Faktor | Die Schmalheit der Sperre | Q = f0/BW; bei 1 kHz Mittenfrequenz und 20 Hz Bandbreite liegt Q bei 50 |
Gerade der Q-Faktor wird oft unterschätzt. Ein hoher Q-Wert steht für eine enge Sperre, also genau das, was bei einzelnen Störträgern hilfreich ist. Wird die Bandbreite aber zu klein gewählt, kann der Filter empfindlich werden und die gewünschte Unterdrückung in der Praxis verfehlen.
Diese Stellgrößen wirken abstrakt, bis man sie in eine konkrete digitale oder analoge Realisierung übersetzt.
So setze ich den Filter digital oder analog um
In der Praxis entscheidet die Signalarchitektur darüber, ob ich digital oder analog arbeite. Digitale Filter sind flexibel, nachträglich anpassbar und gut dokumentierbar. Analoge Lösungen greifen dagegen schon vor dem Wandler ein und verhindern, dass eine starke Störung die Frontend-Stufe oder den A/D-Wandler übersteuert.
Digitale Realisierung
Digitale Bandstoppfilter sind für viele Anwendungen die naheliegende Wahl. Ich kann Mittenfrequenz und Bandbreite präzise setzen, Parameter schnell ändern und die Wirkung direkt im Zeit- und Frequenzbereich prüfen. Das ist besonders praktisch bei Messsystemen, Empfängern und Software-defined-Radio-Ketten.
Bei IIR-Entwürfen arbeite ich meist mit kompakten Strukturen, weil sie wenig Rechenleistung brauchen und schmale Sperren effizient abbilden. Der Nachteil ist die höhere Sensibilität bei der Implementierung: Direkte Transferfunktionen können bei höheren Ordnungen numerisch heikel werden. Deshalb bevorzuge ich in solchen Fällen sektionierte Realisierungen mit Biquads statt einer einzigen großen Polynomform.
FIR-Filter sind oft robuster und in der Phasenlage leichter beherrschbar, dafür werden sie bei sehr schmalen Sperren länger. Das ist kein theoretischer Schönheitsfehler, sondern eine reale Kostenfrage bei Rechenzeit und Latenz. Für Live-Anwendungen oder enge Regelschleifen spielt das schnell eine Rolle.
Lesen Sie auch: dB Calculation - Dein Guide für Signalverarbeitung & Funktechnik
Analoge Realisierung
Analog wird es interessant, wenn die Störung bereits vor der Digitalisierung Probleme macht. Ein starker Störer kann den Verstärker sättigen oder den Wandler in den Begrenzungsbereich treiben, und dann hilft ein später digitaler Filter nur noch begrenzt. In solchen Fällen setze ich auf RC-, RLC- oder aktive Filterstufen, die den problematischen Bereich schon vorne abfangen.
Analoge Filter sind jedoch weniger flexibel. Änderungen an der Bandbreite oder der Mittenfrequenz bedeuten oft ein Hardware-Update statt eines einfachen Parameterwechsels. Deshalb nutze ich sie vor allem dort, wo Schutz der Eingangsstufe wichtiger ist als maximale Nachjustierbarkeit.Technisch sauber wird das Ganze erst, wenn die Filterstufe zur restlichen Signalkette passt. Genau deshalb lohnt sich der Blick auf typische Einsatzfelder, denn dort zeigen sich die Stärken und Grenzen am deutlichsten.
Wo Bandstoppfilter in Funk, Audio und Messtechnik helfen
In der Praxis taucht dieser Filter überall dort auf, wo ein einzelner Störer oder ein begrenzter Frequenzbereich ein ansonsten brauchbares Signal verschlechtert. In einer Funkkette kann das ein schmaler Fremdträger sein, in der Audiotechnik ein hartnäckiges Brummen und in einem Messaufbau ein Resonanzbereich, der eigentlich nicht zur Auswertung gehören soll.
- Netzbrummen bei 50 Hz ist der Klassiker im deutschen Umfeld. Wenn das Nutzsignal diesen Bereich nicht braucht, kann ein schmaler Sperrbereich sehr effektiv sein. Liegen aber wichtige Signalanteile nahe an 50 Hz, wird derselbe Filter schnell problematisch.
- Empfangs- und Funktechnik profitiert, wenn ein einzelner Störer nicht das gesamte Band verschmutzt. In DX-Setups, Empfangsanlagen oder Richtfunkmessungen ist das oft die sauberere Lösung als ein kompletter Umbau der Kette.
- Audio und Aufnahme brauchen solche Filter, wenn ein Ton nur einen schmalen Frequenzbereich belastet. Das kann ein Pfeifen, ein Lüfterton oder eine technische Eigenresonanz sein.
- Messtechnik und Sensorik nutzen den Filter, wenn bekannte Störfrequenzen aus der Auswertung herausfallen sollen. Das ist nützlich, solange die Messgröße nicht selbst genau in diesem Bereich lebt.
Ich würde den Filter in diesen Fällen nie als Pauschallösung verkaufen. Seine Stärke liegt gerade darin, dass er gezielt eingreift. Sobald die Störung breitbandig ist, sind andere Filtertypen meist ehrlicher und oft auch wirksamer.
So nützlich das ist, viele Projekte scheitern nicht am Prinzip, sondern an einigen typischen Entwurfsfehlern.
Die häufigsten Fehler bei Entwurf und Einsatz
Der größte Fehler ist für mich fast immer derselbe: Die Sperre wird zu eng oder zu breit gewählt, ohne dass der reale Störer vorher sauber vermessen wurde. Wer nur grob schätzt, schneidet entweder zu wenig weg oder beschädigt das Nutzsignal. Ich messe deshalb zuerst den Frequenzverlauf und erst danach den Filter.
- Falsche Mittenfrequenz führt dazu, dass der eigentliche Störer stehen bleibt. Schon kleine Abweichungen können bei schmalen Sperren sichtbar sein.
- Zu hohe Ordnung erzeugt steile Flanken, aber oft auch mehr Nachschwingen und mehr numerische Empfindlichkeit.
- Zu schmale Sperre lässt Nebenanteile oder Drift des Störers durch. Das ist besonders kritisch, wenn die Störung nicht stabil auf einer exakten Frequenz liegt.
- Zu breite Sperre nimmt Nutzsignalanteile mit. Das merkt man oft erst im Zeitbereich, wenn die Analyse schon „gut“ aussieht.
- Phase und Latenz werden ignoriert obwohl sie in Regelung, Live-Audio oder Telemetrie entscheidend sein können.
- Harmonische Störer werden vergessen etwa wenn ein 50-Hz-Problem auch bei 100 Hz, 150 Hz und 200 Hz weiterlebt. Dann reicht ein einzelner Eingriff nicht aus.
Ein weiterer Punkt wird oft unterschätzt: Ein Filter kann mathematisch korrekt sein und trotzdem praktisch schlecht wirken, wenn die Implementierung zur Hardware nicht passt. Ein sauberer Entwurf in der Simulation ist noch kein sauberer Filter im realen Signalweg.
Wenn diese Fallen weg sind, bleibt die eigentliche Auswahlfrage: Welche Variante passt zum konkreten Signal?
Worauf ich vor dem Einsatz noch prüfe
Bevor ich einen Bandstoppfilter wirklich einsetze, gehe ich eine kleine Reihenfolge durch. Sie klingt simpel, spart aber viele Fehlversuche und unnötige Iterationen.
- Ist die Störung wirklich schmal genug für einen gezielten Sperrbereich?
- Muss der Eingriff vor der A/D-Wandlung passieren, weil das Frontend sonst übersteuert?
- Darf der Filter Phasenverzerrung oder Latenz einbringen, oder ist die Signalkette zeitkritisch?
- Sind harmonische Oberwellen oder benachbarte Störer gleich mit zu berücksichtigen?
- Ist die Abtastrate hoch genug, damit der Entwurf sinnvoll und stabil bleibt?
Wenn ich diese Fragen sauber beantworte, ist der Filter meist kein Bastelwerkzeug mehr, sondern ein präziser Eingriff in die Signalkette. Für einzelne, klar lokalisierbare Störer beginne ich oft mit einem Notch; für breitere Problemzonen ist der Bandstoppfilter die robustere Wahl. Am Ende zählt nicht die eleganteste Kurve, sondern dass das gewünschte Signal erhalten bleibt und die Störung zuverlässig verschwindet.
