Beim Thema impedance inductor geht es praktisch um die Frage, wie stark eine Spule Wechselstrom bremst, filtert oder phasenverschiebt. Wer Netzteile, HF-Stufen oder Entkopplungsnetze entwirft, muss dabei mehr sehen als nur den Nennwert in µH: Frequenz, Gleichstromwiderstand, Sättigung und parasitäre Kapazitäten verändern das Verhalten deutlich. Genau darum geht es hier: Ich zeige, wie die Spulenimpedanz entsteht, wann sie in der Praxis nützlich ist und welche Fehler bei Auswahl und Messung teuer werden.
Die wichtigsten Punkte auf einen Blick
- Die ideale Spule folgt XL = 2πfL; mit steigender Frequenz steigt ihre Gegenwirkung gegen Stromänderungen.
- In der Realität bestimmen DCR, Kernverluste, parasitäre Kapazitäten und Sättigung, wie brauchbar die Spule wirklich ist.
- Die Selbstresonanz markiert den Punkt, an dem eine Spule nicht mehr sauber induktiv arbeitet.
- In Telekommunikation, EMV-Filterung und Schaltreglern zählt nicht nur der µH-Wert, sondern das Frequenzband und der Strom.
- Für eine gute Auswahl brauche ich Daten zur Impedanzkurve, zum Strom, zur Verlustleistung und zum Layout, nicht nur ein Einzelwert im Datenblatt.
Was eine Spule bei Wechselstrom wirklich bremst
Elektrisch betrachtet ist die ideale Spule kein Widerstand, sondern ein frequenzabhängiger Blindanteil. Für die ideale Induktivität gilt XL = 2πfL; in der komplexen Schreibweise schreibt man ZL = jωL, wobei ω = 2πf ist. In der Realität kommt immer der Wicklungswiderstand dazu, also näherungsweise Z ≈ RDC + jωL.
Der praktische Effekt ist leicht zu merken: Bei niedriger Frequenz verhält sich eine Spule oft fast wie ein Stück Draht, bei höherer Frequenz steigt ihre Gegenwirkung gegen Stromänderungen stark an. Genau deshalb werden Spulen in Filtern, Schaltreglern und HF-Netzwerken nicht wegen ihres Nennwerts in µH eingesetzt, sondern wegen ihres Verhaltens im passenden Frequenzband. Sobald man das verstanden hat, ist die nächste Frage nicht mehr „Wie viel Induktivität hat sie?“, sondern „Wie sieht ihre Impedanzkurve aus?“
Wie die Impedanz mit der Frequenz wächst und wo das einfache Modell endet
Die Formel XL = 2πfL ist nützlich, aber sie erklärt nur den Idealfall. In der Praxis zeigt sich die Wirkung einer Spule erst dann sauber, wenn ich den Frequenzpunkt mitdenke. Die folgenden Beispiele sind bewusst einfach gehalten, damit man die Größenordnung sofort erkennt.
| Szenerio | Induktivität | Frequenz | Ideale Reaktanz | Praktische Aussage |
|---|---|---|---|---|
| Versorgungsfilter in einem Schaltregler | 10 µH | 100 kHz | 6,28 Ω | Wirksam gegen Schaltfrequenz, aber DCR und Kernverlust werden relevant. |
| HF-Sperre in einer Zuleitung | 100 nH | 100 MHz | 62,8 Ω | Im RF-Bereich bereits deutlich spürbar, solange die Bauform sauber bleibt. |
| Niederfrequente Drossel | 1 mH | 1 kHz | 6,28 Ω | Gut für tiefe Frequenzen, aber meist größer, verlustreicher und langsamer. |
Der wichtige Haken ist die Selbstresonanz. Murata beschreibt sie als den Punkt, an dem die Impedanz rein resistiv wird; oberhalb davon kippt das Bauteil wegen seiner parasitären Wicklungskapazität in Richtung kapazitiven Verhaltens. Dazu kommen der Gleichstromwiderstand, Kernverluste und bei vielen Spulen die Abhängigkeit von der Gleichstromvorspannung. In der Praxis heißt das: Ein schöner µH-Wert im Datenblatt ist nur dann wertvoll, wenn er auch bei der relevanten Frequenz und dem realen Strom noch gilt.
Genau diese Abweichung entscheidet in der Praxis darüber, ob eine Spule filtert, schwingt oder plötzlich selbst zum Problem wird.
Warum das in Netzteilen und Funkstrecken so wichtig ist
In Telekommunikations- und Infrastrukturschaltungen ist die Spule selten ein Selbstzweck. Sie hält Störungen aus Versorgungsbahnen fern, stimmt HF-Pfade ab oder hilft, unerwünschte Resonanzen zu kontrollieren. Ich denke dabei immer in drei Einsatzbildern: Versorgung, Hochfrequenz und EMV.
| Einsatz | Was die Impedanz leisten soll | Typischer Stolperstein |
|---|---|---|
| Entkopplung | Im Zielband möglichst niedrig bleiben, damit Lastsprünge lokal abgefangen werden. | Nur auf den µH-Wert schauen und parasitäre Induktivität ignorieren. |
| HF-Matching | Einen genau definierten Blindanteil bei einer festen Frequenz liefern. | Die Frequenz oder die Lastimpedanz zu grob annehmen. |
| EMV-Filter | Störenergie dämpfen und im besten Fall in Wärme umsetzen. | Ferritperlen wie ideale Spulen behandeln. |
| Leistungswandler | Ripple glätten, ohne unnötig viel Verlustleistung zu erzeugen. | DCR und Kernverluste zu spät in die Berechnung einbeziehen. |
Entkopplung und Versorgungsschienen
Bei der Entkopplung will ich die Impedanz am Bauteil so niedrig wie möglich halten, damit Lastsprünge nicht in die Versorgung zurücklaufen. Texas Instruments zeigt in einer Entkopplungsanalyse genau dieses Muster: Die Impedanz soll bei hohen Frequenzen klein sein, steigt in der Praxis aber wieder an, sobald parasitäre Induktivität dominiert. In Router-, Basisstations- oder Modem-Platinen ist das entscheidend, weil die Störsignale sonst über die Versorgung in andere Blöcke wandern.
Ich setze hier nicht nur auf ein einzelnes Bauteil, sondern auf das Zusammenspiel aus Spule oder Ferrit, Kondensatoren und sehr kurzer Leitungsführung. Wer die Schleifenfläche groß lässt, verschenkt schnell den Vorteil der besten Drossel.
HF-Abstimmung und Matching
Im HF-Bereich geht es oft nicht um „viel“ Impedanz, sondern um die richtige Impedanz an genau einer Frequenz. Ein Serieninduktor kann den kapazitiven Anteil einer Last kompensieren, sodass Quelle und Last zusammenpassen. Genau so entstehen L- oder T-Netzwerke, wie sie bei Antennenanpassungen, Filtern und Verstärkerstufen genutzt werden. Wenn das Blindgewicht nicht stimmt, verschenkt man Leistung oder verschiebt die Resonanz an die falsche Stelle.
In einem 50-Ω-System können schon wenige nH oder pF den Unterschied zwischen sauberer Anpassung und spürbaren Reflexionen machen. Für mich ist das der Punkt, an dem eine Spule nicht mehr nur ein Bauteil ist, sondern ein gezielt eingesetztes Impedanzelement im gesamten Signalpfad.
Lesen Sie auch: Gütefaktor richtig nutzen - Mehr als nur eine Zahl
EMV-Filter und Ferritperlen
Für EMV-Filter sind nicht nur klassische Spulen relevant, sondern auch Ferritperlen. Sie verhalten sich im Nutzband oft eher resistiv als ideal induktiv und wandeln Hochfrequenzrauschen in Wärme um. Das ist praktisch, weil ich damit Störungen dämpfen kann, ohne sofort eine scharfe Resonanz zu erzeugen. Wer Ferritperlen wie perfekte Induktoren behandelt, wundert sich später über Messspitzen, die im Labor nicht erklärbar wirken.
Gerade in Telekommunikationsgeräten ist das nützlich: Ein einzelner Störstärom im falschen Frequenzband kann ein Empfangsmodul oder eine Datenverbindung stören, obwohl die Schaltung auf dem Papier korrekt aussieht. Deshalb reicht der reine Induktivitätswert hier nie als Entscheidungskriterium aus.
Wenn die Anwendung klar ist, lohnt sich der Blick auf die Auswahlkriterien selbst, denn dort trennen sich gute Datenblattwerte von wirklich brauchbaren Bauteilen.
Wie ich eine passende Spule auswähle
Ich prüfe bei einer Spule nie zuerst den Nennwert in µH, sondern den Einsatzpunkt im Frequenzspektrum, den Strom und die Verluste. Ein gutes Bauteil ist nicht das mit dem schönsten Zahlenwert, sondern das, das im realen Schalt- oder HF-Betrieb stabil bleibt.
| Kriterium | Warum es wichtig ist | Worauf ich achte |
|---|---|---|
| Arbeitsfrequenz | Sie bestimmt, welche Impedanz die Spule tatsächlich liefert. | Der relevante Punkt ist nicht 1 kHz im Labor, sondern die reale Nutzfrequenz. |
| DCR | Der Gleichstromwiderstand erzeugt Kupferverluste. | Bei hohen Strömen werden schon Milliohm relevant. |
| Isat und Irms | Sie zeigen, ob die Induktivität unter Last einbricht oder warm wird. | Ich plane Reserve ein, nicht nur den typischen Lastfall. |
| Selbstresonanz | Oberhalb davon verhält sich die Spule nicht mehr sauber induktiv. | Die Nutzfrequenz sollte mit Abstand darunter liegen. |
| Q-Faktor | Er beschreibt das Verhältnis von Blindanteil zu Verlusten. | Wichtig bei Filtern und HF-Matching. |
| Temperaturverhalten | Wärme verändert Werte und Lebensdauer. | Ich prüfe, wie sich L und Verluste bei realer Erwärmung verschieben. |
Ein Beispiel macht die Größenordnung klar: Bei 2 A und 50 mΩ DCR entstehen bereits 0,2 W Verlustleistung. Das klingt wenig, kann auf engem Boardplatz aber schnell zu spürbarer Erwärmung und Wirkungsgradverlust führen. Genau solche Details machen den Unterschied zwischen einem Prototyp, der gerade so läuft, und einem Design, das dauerhaft robust bleibt.
Wenn die Auswahl steht, bleiben meist nur noch Mess- und Interpretationsfehler als echte Stolpersteine.
Welche Fehler Messungen und Datenblätter am häufigsten verfälschen
Die meisten Probleme entstehen nicht, weil eine Spule „schlecht“ ist, sondern weil sie falsch bewertet wird. Ich sehe in Reviews immer wieder dieselben Irrtümer:
- Induktivität mit Impedanz gleichsetzen - ein µH-Wert sagt ohne Frequenz fast nichts aus.
- DCR ignorieren - der Wicklungswiderstand ist bei Last oft der erste echte Verlusttreiber.
- Nur mit dem Multimeter messen - ein Multimeter sieht nur den DC-Widerstand, nicht die Frequenzkurve.
- Selbstresonanz übersehen - oberhalb des Resonanzpunkts kann das Bauteil in die falsche Richtung kippen.
- Sättigung unterschätzen - unter DC-Bias sinkt die Induktivität oft früher als erwartet.
- Layout vernachlässigen - zu lange Leiterbahnen fügen selbst wieder Induktivität hinzu.

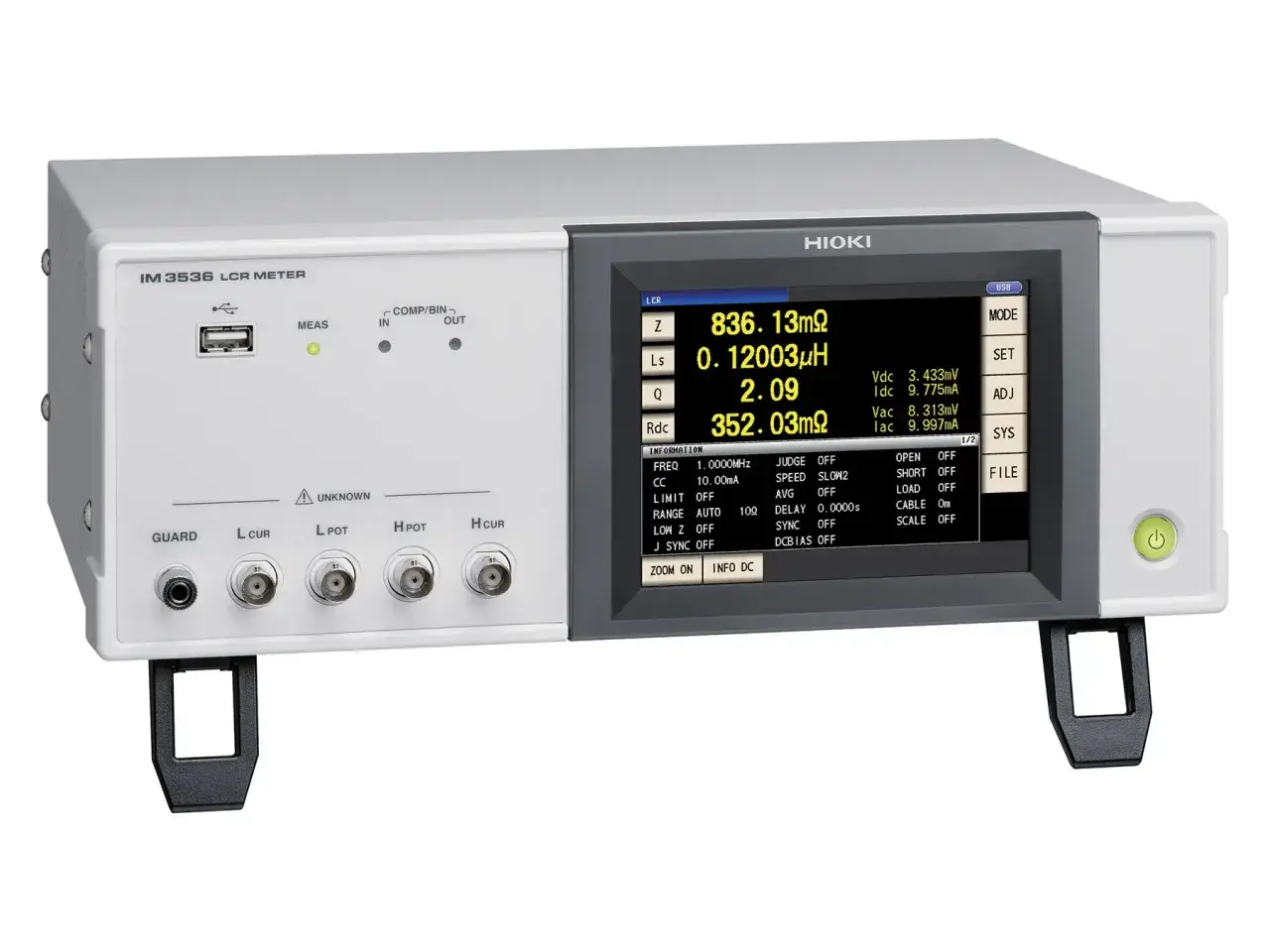

Ein sauberer Messaufbau braucht deshalb mehr als nur einen Ohmmeter-Test. Für Frequenzfragen nutze ich LCR-Meter oder einen Impedanzanalysator, weil nur dort sichtbar wird, wie stark die reale Kennlinie vom Ideal abweicht. Erst dann kann ich entscheiden, ob eine Spule im Filter, im Schaltregler oder im HF-Pfad wirklich die gewünschte Wirkung hat.
Mit diesem Blick lassen sich die meisten Fehlentscheidungen schon vor dem ersten Prototyp vermeiden.
Welche drei Werte ich vor dem Layout immer absichere
Wenn ich eine Spule in ein reales Design übernehme, sichere ich zuerst drei Punkte ab: die relevante Frequenz, den tatsächlichen Strom und den Abstand zur Selbstresonanz. Alles andere ist wichtig, aber ohne diese drei Eckdaten kann ich das Verhalten im Board kaum belastbar einschätzen.
- Der Frequenzpunkt muss zu der Stelle passen, an der die Spule ihre Wirkung entfalten soll.
- Der Strom muss Dauer-, Spitzen- und Ripple-Anteile einschließen, nicht nur den Mittelwert.
- Die Kennlinie sollte mit Abstand von parasitären Resonanzen und Layout-Effekten betrachtet werden.
Wer diese drei Werte sauber prüft, plant eine Spule nicht als abstrakten µH-Baustein, sondern als kontrolliertes Impedanzelement im Gesamtentwurf. Genau dort liegt in der Praxis der Unterschied zwischen einem schicken Datenblatt und einer Schaltung, die im Feld wirklich stabil arbeitet.
