Die wichtigsten Punkte auf einen Blick
- Ein Quarz ist ein Resonator, kein vollständiger Oszillator.
- Die Pierce-Topologie ist der Standardfall in MCU- und RF-Designs.
- Lastkapazität, ESR und Streukapazitäten bestimmen Startreserve und Frequenzlage stärker als viele erwarten.
- Zu hohe Lastkapazität verlängert den Start und verringert die negative Resistenz.
- Das Layout ist Teil der Schaltung: kurze, symmetrische Leiterbahnen und wenig parasitäre Kapazität sind Pflicht.
- Für besonders robuste oder einfachere Designs ist ein externer Oszillatormodul oft die nüchternere Wahl.
Warum ein Quarz ohne passende Schaltung nicht schwingt
Ein Quarz ist kein aktiver Signalgenerator, sondern ein hochselektiver Resonator aus Quarz und Elektroden. Im elektrischen Ersatzschaltbild steckt ein Serienzweig aus Induktivität, Kapazität und Verlustwiderstand für die mechanische Resonanz plus eine Parallelkapazität der Elektroden. Erst die Verstärkerschleife außen herum liefert die Energie, um die Verluste dieses Resonators zu ersetzen.
Technisch muss die Schleife zwei Bedingungen erfüllen: Sie braucht zu Beginn eine Verstärkung größer als 1 und im stationären Betrieb eine Schleifenphase von 360 Grad. Das ist im Kern die Barkhausen-Bedingung, nur eben umgesetzt mit einem Quarz statt mit einem beliebigen Schwingkreis. Wird ein Quarz wie ein normaler LC-Oszillator behandelt, startet er oft gar nicht oder läuft auf einer leicht falschen Frequenz.
| Begriff | Praktische Bedeutung | Warum er zählt |
|---|---|---|
| Serienresonanz | Punkt mit sehr niedriger Impedanz | Hier startet die Schwingung meist am leichtesten |
| Parallelresonanz | Arbeitspunkt mit Lastkapazitäten im Spiel | Bestimmt die genaue Betriebsfrequenz in vielen Schaltungen |
| ESR | Effektiver Verlustwiderstand des Quarzes | Zu hoch bedeutet schlechte Startreserve |
| C0 | Statische Parallelkapazität des Bauteils | Verschiebt den Arbeitspunkt und beeinflusst die Auslegung |
Genau deshalb lohnt es sich, die Standardtopologie und ihre Bauteile als Nächstes sauber auseinanderzunehmen.
So arbeitet die Pierce-Topologie in der Praxis

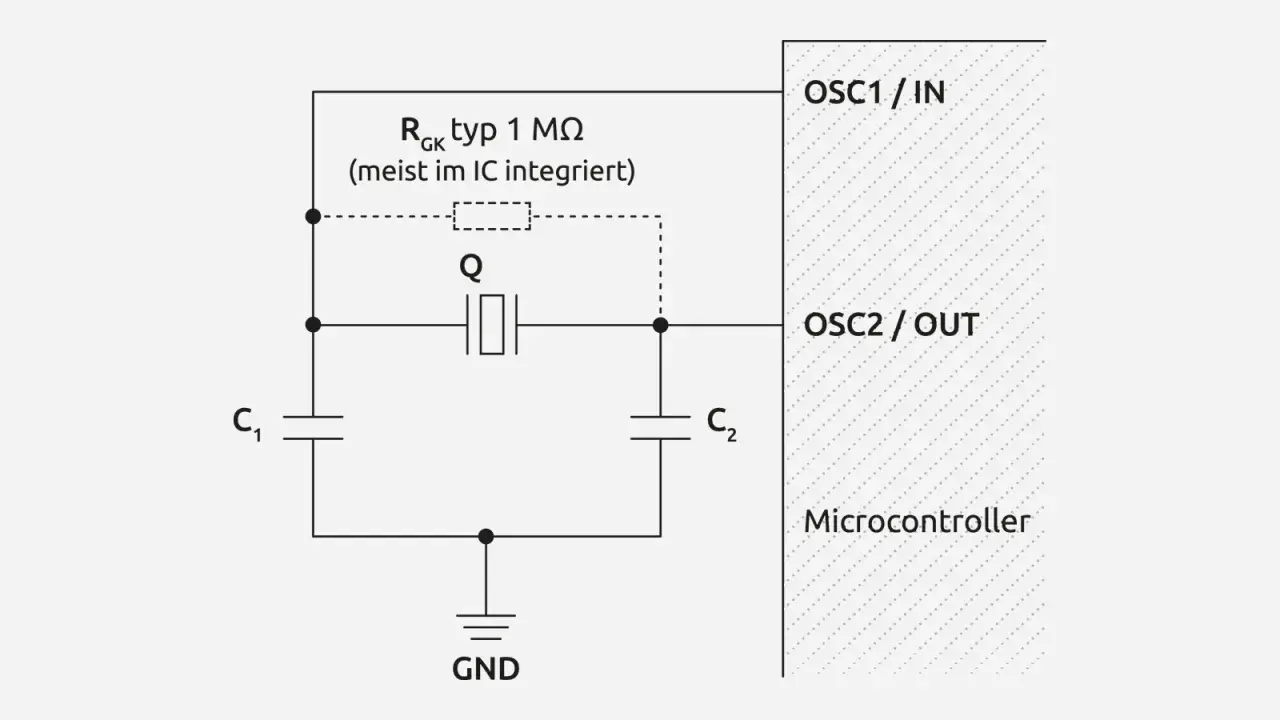

Wenn ich von einer Quarzschaltung im Mikrocontroller- oder RF-Design spreche, meine ich meistens die Pierce-Topologie. Ein invertierender Verstärker, der Quarz im Rückkopplungszweig und zwei Lastkondensatoren nach Masse bilden zusammen eine Schleife, die sich auf der Quarzfrequenz selbst hält. Der Rückkopplungswiderstand sorgt dabei dafür, dass der Verstärker im richtigen Arbeitspunkt bleibt.
| Bauteil | Aufgabe | Typischer Fehler |
|---|---|---|
| Inverter oder Transkonduktanzverstärker | Liefert Verstärkung und die nötige Phasenumkehr | Zu wenig Verstärkung, der Quarz startet nicht |
| Rückkopplungswiderstand | Stabilisiert den Gleicharbeitspunkt | Falscher Wert, instabiler oder schwerer Start |
| Quarz | Bestimmt die Nominalfrequenz | Falscher Modus oder zu hoher ESR |
| C1 und C2 | Stellen die effektive Lastkapazität ein | Frequenzdrift oder zu langsamer Start |
| Parasitäre Kapazitäten | Entstehen durch Leiterbahnen, Pins und Messaufbau | Wird oft vergessen, obwohl sie die Schaltung sichtbar verschieben |
Die Pierce-Schaltung ist beliebt, weil sie mit wenigen externen Bauteilen auskommt, sparsam arbeitet und sich gut in Mikrocontroller oder Takt-ICs integrieren lässt. Für 32,768-kHz-Uhrenquarze und viele MHz-Anwendungen ist sie deshalb meist die erste Wahl. Sobald die Rolle jedes Bauteils klar ist, wird die Dimensionierung der Lastwerte deutlich weniger mystisch.
Wie ich Lastkondensatoren, ESR und Drive Level bewerte
Die drei Zahlen, die ich zuerst prüfe, sind Lastkapazität, ESR und Drive Level. Sie bestimmen, ob der Quarz schnell startet, stabil bleibt und innerhalb seiner Spezifikation arbeitet. Bei vielen Quarzen liegen die typischen Lastkapazitäten im Bereich von 12 pF bis 22 pF; bei 32,768-kHz-Quarzen sind 6 pF bis 15 pF ebenfalls üblich. Der ESR kann je nach Frequenz und Bauform von wenigen zehn Ohm bis in den Bereich von zig Kiloohm reichen.
| Kennwert | Worauf ich achte | Praktische Regel |
|---|---|---|
| Lastkapazität | Muss zum Quarz-Datenblatt passen | Zu hoch bremst den Start, zu niedrig verschiebt die Frequenz |
| ESR | Zeigt die Verluste des Quarzes | Je niedriger, desto einfacher der Start |
| Drive Level | Leistung im Quarz, meist in µW angegeben | Den Maximalwert des Herstellers nicht überschreiten |
| Startreserve | Negative Resistenz der Schaltung | Mindestens etwa 3x ESR beim Start, für robuste Designs eher 5x oder mehr |
Für zwei gleiche Lastkondensatoren gilt näherungsweise: CL,eff = (C1 · C2) / (C1 + C2) + Cstray. In der Praxis heißt das: Leiterbahn- und Pin-Kapazitäten zählen mit, und bei symmetrischem Aufbau wähle ich die Einzelwerte meist etwas über dem reinen Rechenwert. Ein Quarz mit 12 pF CL landet deshalb nicht automatisch bei 12 pF pro Seite, sondern oft deutlich höher, sobald Streukapazitäten realistisch mit eingerechnet sind.
Wenn die Lastkapazität zu groß wird, sinkt die negative Resistenz der Schleife und der Start dauert länger. Genau an dieser Stelle scheitern viele Layouts, obwohl die Schaltung auf dem Papier korrekt aussieht. Wenn diese Zahlen nicht passen, zeigen sich die Probleme fast immer als Startschwierigkeiten oder Frequenzdrift.
Die häufigsten Startprobleme und wie ich sie eingrenze
Wenn ein Quarz nicht anschwingt, gehe ich fast immer in derselben Reihenfolge vor: Zuerst prüfe ich das Datenblatt des Quarzes, dann die effektive Lastkapazität auf der Platine und erst danach den Verstärker selbst. Das spart Zeit, weil die Ursache oft nicht im aktiven Teil liegt, sondern in einer zu optimistischen Annahme über die passive Umgebung.
- ESR zu hoch - der Quarz verlangt mehr Schleifenverstärkung als die Schaltung liefern kann.
- Zu viel Lastkapazität - Start wird langsamer, die negative Resistenz schrumpft und die Frequenz verschiebt sich.
- Falscher Betriebsmodus - Fundamental- und Obertonquarze sind nicht austauschbar.
- Zu viel Streukapazität - lange Leiterbahnen, Messspitzen oder dichte Kupferflächen verfälschen den Arbeitspunkt.
- Zu wenig Amplitudenreserve - die Schleife startet vielleicht im Labor, fällt aber bei Temperatur- oder Spannungsänderung aus.
Gerade bei 32,768-kHz-Quarzen ist der Start oft zäher als bei MHz-Quarzen. Deshalb plane ich für robuste Designs lieber mehr Reserve ein, statt auf den minimalen Grenzwerten zu fahren. Der Unterschied zwischen "läuft gerade so" und "läuft im Feld" ist hier erstaunlich klein.
Selbst mit gutem Schaltplan kann ein schlechtes Layout den Quarz noch ausbremsen.
Leiterplattenlayout entscheidet oft mehr als die Schaltung
Auch die beste Topologie verliert gegen ein schlechtes Layout. Der Quarz sollte so nah wie möglich an den XTAL-Pins sitzen, die Leitungen kurz und symmetrisch sein und die Rückführung der Lastkondensatoren einen sauberen, kurzen Weg nach Masse haben.
- Keine unnötigen Via-Wege zwischen Pin, Quarz und Kondensator.
- Möglichst keine schnellen Digitalleitungen, Schaltregler oder RF-Signale in unmittelbarer Nähe.
- Streukapazitäten unter dem Quarz nur bewusst zulassen, nicht zufällig.
- Messungen mit hochohmigen aktiven FET-Probes durchführen, weil normale Tastköpfe die Schaltung oft schon verändern.
- Die reale Zielplatine testen, nicht nur das Evaluierungsboard.
In Funk- und Telekommunikationsgeräten ist das besonders relevant: Ein unsauberer Takt stört nicht nur die CPU, sondern kann auch Startsequenzen, Zeitstempel und PLLs aus dem Tritt bringen. Darum behandle ich die Quarzplatzierung immer als Teil der Schaltung, nicht als reines PCB-Detail. Nach dem Layout bleibt die eigentliche Architekturfrage: Welche Topologie ist für den jeweiligen Einsatz die beste?
Welche Topologie ich wann wählen würde
Wenn ich zwischen verschiedenen Lösungen wählen kann, entscheide ich nicht nach Gewohnheit, sondern nach Risiko, Strombudget und Fertigungsaufwand.
| Topologie | Wann ich sie wähle | Stärken | Grenzen |
|---|---|---|---|
| Pierce | Mikrocontroller, Low-Power-Designs, 32-kHz- und MHz-Quarze | Wenig Bauteile, gut integrierbar, effizient | Sensibel für Lastkapazität und Layout |
| Colpitts | Bestimmte diskrete oder ältere Schaltungsumgebungen | Saubere Rückkopplung, in manchen Fällen gute Amplitudenführung | Empfindlicher gegenüber Streukapazitäten und Bauteiltoleranzen |
| Externer Oszillatormodul | Wenn Bring-up, Robustheit oder Entkopplung wichtiger sind als Minimalaufwand | Sehr einfach in der Anwendung, gut reproduzierbar | Mehr Kosten, mehr Fläche, oft höherer Stromverbrauch |
Für neue Designs beginne ich fast immer mit Pierce. Nur wenn Startzeit, EMV-Isolation oder Produktionsstreuung wichtiger sind als Bauteilzahl und Stromverbrauch, greife ich lieber zu einem fertigen Oszillatormodul. Genau diese Entscheidung spart später oft mehr Zeit als jede nachträgliche Feinabstimmung.
Vor dem ersten Prototypen prüfe ich in der Regel diese fünf Punkte:
- Quarzfrequenz und Betriebsart stimmen mit dem Schaltplan überein.
- Die vom Hersteller geforderte Lastkapazität ist mit Streuanteilen neu berechnet.
- Der ESR-Wert liegt mit brauchbarer Reserve unter der Startgrenze der Schleife.
- Der Drive Level bleibt unter dem Grenzwert im Datenblatt des Quarzes.
- Das Layout ist symmetrisch, kurz und frei von unnötigen Störquellen.
Wenn diese fünf Punkte zusammenpassen, entsteht aus einem kleinen Quarz eine belastbare Zeitbasis statt einer empfindlichen Bastellösung. Genau das ist für mich der eigentliche Maßstab einer guten Quarzoszillatorschaltung: Sie startet sauber, bleibt stabil und verlangt dem Rest des Systems so wenig Aufmerksamkeit wie möglich ab.
