Ein charge amplifier ist die richtige Zwischenstufe, wenn ein piezoelektrischer Sensor seine Ladung nicht direkt, sondern als robuste Spannung an die Auswertung liefern soll. In diesem Artikel zeige ich, wie die Schaltung arbeitet, warum das Kabel eine so große Rolle spielt und welche Bauteile den Messbereich tatsächlich bestimmen. Ich gehe außerdem auf typische Fehler ein, die bei Schwingungs-, Druck- und Stoßmessungen schnell teurer werden als die eigentliche Elektronik.
Die wichtigsten Punkte in Kürze
- Ein piezoelektrischer Sensor liefert Ladung, und der Verstärker wandelt sie über den Rückkopplungskondensator in eine Spannung um.
- Vout hängt im Kern von Q und Cf ab - je kleiner Cf, desto höher die Spannung pro Ladung.
- Die Kabelkapazität wirkt bei dieser Messart deutlich weniger störend als bei einer direkten Spannungsverstärkung.
- Rf stabilisiert die Schaltung und setzt die untere Grenzfrequenz; zu klein oder zu groß ist jeweils ein Problem.
- Für präzise Messungen sind Low-Noise-Kabel, feste Steckverbindungen und ruhige Kabelführung wichtig.
- Besonders sinnvoll ist die Lösung bei entfernten Messpunkten, langer Leitung oder verteilten Infrastrukturen.
Wie ein Ladungsverstärker das Sensorsignal lesbar macht

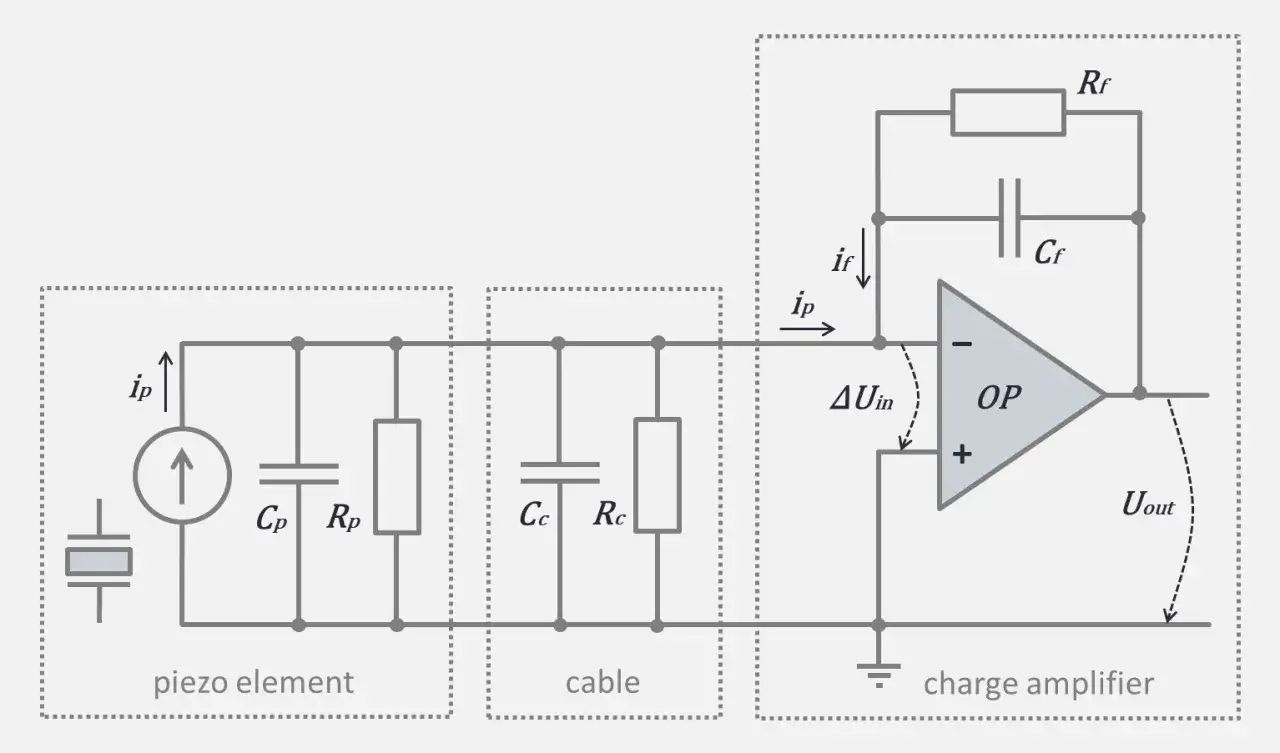

Ein piezoelektrischer Sensor liefert bei Belastung keine bequeme Normspannung, sondern eine sehr kleine Ladung in Pikocoulomb. Die Gegenkopplung hält den invertierenden Eingang nahezu auf Massepotenzial, also auf einer virtuellen Masse; dadurch landet die Ladung im Rückkopplungskondensator und wird dort in eine Spannung übersetzt. Genau deshalb denke ich bei dieser Schaltung nicht zuerst an „mehr Verstärkung“, sondern an saubere Ladungsübertragung.
Die vereinfachte Beziehung lautet Vout ≈ Q / Cf. Das ist für die Praxis der wichtigste Satz überhaupt: Je kleiner der Rückkopplungskondensator, desto höher die Ausgangsspannung pro Ladung. Bei 100 pC und 100 pF entstehen zum Beispiel etwa 1 V, bei 100 pC und 1 nF nur noch 100 mV.
Diese Sichtweise hilft auch bei der Fehlersuche. Wenn ein Sensor nur sehr kleine Signale liefert, liegt das Problem nicht automatisch am Sensor selbst, sondern oft an der Wahl von Cf, an der Biasierung oder an einer zu schwachen Eingangsstufe. Damit ist der Grundgedanke klar, und der nächste Schritt ist die Frage, warum die Kabel in dieser Messkette trotzdem so wichtig bleiben.
Warum die Kabelsituation über die Messqualität entscheidet
Bei piezoelektrischen Messketten entscheidet die Leitung oft stärker über das Ergebnis als das Gehäuse des Sensors. In einer klassischen Spannungsverstärkung wirkt die Kabelkapazität direkt auf den Messwert; bei der Ladungsübertragung wird dieser Einfluss weitgehend entkoppelt. Genau das macht die Schaltung für entfernte Sensoren und verteilte Anlagen so interessant.
| Merkmal | Ladungsverstärker | Spannungsverstärker |
|---|---|---|
| Empfindlichkeit gegenüber Kabelkapazität | weitgehend entkoppelt | direkt messwertrelevant |
| Geeigneter Sensorabstand | auch bei größerem Abstand sinnvoll | am besten sehr nah am Sensor |
| Verhalten bei Kabeltausch oder -bewegung | deutlich robuster | messbare Änderungen möglich |
| Hauptschwäche | Grenzen durch Bias und Grenzfrequenz | stärker von Kabellänge und Kapazität abhängig |
Für präzise Messungen reicht die Entkopplung allein aber nicht. Ich würde immer spezielle Low-Noise-Kabel einsetzen, Steckverbindungen sauber verriegeln und die Leitung so führen, dass sie während der Messung nicht bewegt wird. Für viele reale Setups ist eine kurze, ruhige Kabelführung immer noch die beste Ergänzung, selbst wenn die Elektronik deutlich toleranter ist als bei einer reinen Spannungsverstärkung. In der Infrastruktur, etwa bei entfernten Messpunkten an Masten, Pumpstationen oder Maschinengehäusen, macht genau diese Robustheit den Unterschied.
Mit dem Kabelverhalten im Kopf lohnt sich jetzt der Blick auf die Bauteile, die das Verhalten der Schaltung konkret festlegen.
Welche Bauteile und Grenzwerte ich zuerst prüfe
Wenn ich eine solche Schaltung bewerte, schaue ich nicht zuerst auf „mehr Gain“, sondern auf drei Dinge: Cf, Rf und die Eingangskennwerte des Operationsverstärkers. Aus diesen Werten ergibt sich, ob die Messkette sauber bleibt oder ob sie bei langsamen Änderungen driftet und bei schnellen Impulsen clippt.
Der Rückkopplungskondensator bestimmt die Empfindlichkeit
Cf setzt direkt die Spannungsumsetzung pro Ladung. Ein kleiner Kondensator erzeugt eine hohe Ausgangsspannung, ein größerer Kondensator macht die Schaltung unempfindlicher, aber dafür unkritischer bei großen Impulsen. Wer kleine Signale auswerten will, wählt Cf eher klein; wer harte Schocks oder hohe Ladungen erwartet, braucht mehr Reserve.
Der Rückkopplungswiderstand setzt die untere Grenzfrequenz
Rf sorgt dafür, dass sich der Kondensator langsam entlädt und die Schaltung nicht in die Sättigung driftet. Gleichzeitig legt er die untere Grenzfrequenz fest. Die Faustformel lautet fL = 1 / (2π Rf Cf). Ein praktisches Beispiel: Mit 240 MΩ und 68 pF liegt die untere Grenzfrequenz bei rund 10 Hz. Wenn ich langsamere Signalanteile sehen will, muss ich diesen Bereich bewusst auslegen und darf nicht einfach „größer“ oder „kleiner“ wählen, ohne die Folgen mitzudenken.
Lesen Sie auch: GaN-HEMTs - Wann die Technologie Silizium & SiC schlägt
Der Eingang muss Ladung sauber aufnehmen können
Der Eingang braucht hohe Eingangsimpedanz und sehr geringe Biasströme, sonst verschiebt sich der Arbeitspunkt unnötig. JFET- oder CMOS-Eingänge sind dafür oft die naheliegende Wahl. Bei Ein-Supply-Schaltungen liegt der Ausgang häufig um die halbe Versorgungsspannung herum, damit das Signal nach oben und unten genug Spielraum hat. Ich halte diese Auslegung für sinnvoller als ein blindes Hochdrehen der Verstärkung, weil sie die Messkette insgesamt stabiler macht.
Wenn diese drei Punkte sitzen, ist die Schaltung meist schon solide. Trotzdem entstehen die meisten Fehler nicht im Rechenansatz, sondern im Aufbau und in den Erwartungen an das System.
Welche Fehler die Messung unnötig teuer machen
Ein Ladungsaufnehmer ist robust, aber nicht unverwundbar. Die typischen Probleme wiederholen sich in der Praxis erstaunlich oft, und fast immer kosten sie mehr Zeit als ein sauberer Aufbau von Anfang an.
- Die Elektronik wird wie ein Spannungsverstärker behandelt, obwohl Kabelkapazität und Abstand schwanken.
- Das Kabel wird während der Messung bewegt oder mechanisch belastet und erzeugt Scheinsignale.
- Rf ist zu klein gewählt, sodass langsame Anteile wegdriften oder der Ausgang zu früh sättigt.
- Cf ist zu klein gewählt, sodass schon kleine Ladungen den Messbereich überfahren.
- Der Arbeitspunkt wird missverstanden: Ein Ausgang nahe halber Versorgungsspannung ist bei vielen Ein-Supply-Schaltungen normal.
- Das Datenblatt des Sensors wird nicht komplett gelesen, obwohl Charge-Sensitivität, Kapazität und zulässiger Frequenzbereich zusammengehören.
Was ich in der Praxis ebenfalls oft sehe: Der Nutzer erwartet von einer ladungsbasierten Kette eine echte Gleichwertmessung. Dafür ist sie nur eingeschränkt gedacht. Für dynamische Vorgänge und langsame Änderungen kann sie sehr gut funktionieren, aber bei dauerhaftem DC-Verhalten stoßen die Entladung über Rf und die realen Leckströme an Grenzen. Genau deshalb lohnt sich der Blick auf den Einsatzkontext, nicht nur auf den Schaltplan.
Wann die Schaltung in Infrastruktur und Fernüberwachung besonders sinnvoll ist
Der größte Nutzen entsteht dort, wo Sensor und Auswerteeinheit nicht nebeneinander sitzen. In verteilten Anlagen, an Antennenträgern, in Pumpstationen, an Generatoren oder an anderen Infrastrukturelementen ist die Ladungsübertragung oft die vernünftigere Lösung, weil Leitungseinflüsse weniger stark auf den Messwert durchschlagen. Für Monitoring-Aufgaben in abgelegenen oder schwer zugänglichen Bereichen ist das ein echter Vorteil.
| Einsatzfall | Warum die Schaltung passt | Worauf ich besonders achte |
|---|---|---|
| Schwingungsüberwachung an Masten oder Tragwerken | Kleine piezoelektrische Signale lassen sich stabil über längere Wege auswerten | Grenzfrequenz, Kabelführung, mechanische Entkopplung |
| Druck- und Stoßmessung an Maschinen | Kurze, energiereiche Impulse werden sauber in Spannung übersetzt | Ausgangsreserve, Rauschabstand, gute Erdung |
| Fernmessstellen in Energie- oder Versorgungssystemen | Die Auswertung kann zentral sitzen, obwohl der Sensor weit entfernt montiert ist | Kabellänge, Steckverbindungen, Stabilität des Arbeitspunkts |
| Reine Gleichgrößen oder sehr langsame Driftmessungen | Nur eingeschränkt geeignet, weil die Entladung über Rf begrenzt | Nur mit bewusst gewählter Zeitkonstante und klaren Erwartungen |
Ich würde diese Lösung immer dann priorisieren, wenn das Signal klein ist, die Leitung lang wird und die Auswertung verlässlich bleiben muss, obwohl der Aufbau nicht laborideal ist. Gerade in Infrastrukturprojekten mit verteilten Messpunkten ist das oft der Punkt, an dem eine gute Messkette über die Qualität der Diagnose entscheidet. Damit ist die letzte Frage naheliegend: Wie baue ich so ein System heute so auf, dass es im Alltag wartbar bleibt?
Wie ich eine robuste Messkette heute aufbaue
Wenn ich eine neue Messkette aufsetze, beginne ich nicht beim Verstärkungsfaktor, sondern bei dem, was der Sensor wirklich liefert und was die Auswertung am Ende sehen soll. Erst danach lege ich die Grenzfrequenz, die Ausgangsspannung und die Kabelführung fest. Diese Reihenfolge spart Zeit, weil sie die typischen Fehlannahmen von Anfang an aus dem Design holt.
- Ich prüfe die Ladungsempfindlichkeit des Sensors und den erwarteten Ladungsbereich.
- Ich definiere den Frequenzbereich, der sicher durchgehen muss, und wähle daraus Rf und Cf.
- Ich gleiche den Ausgang auf den ADC- oder Eingangsspannungsbereich der Folgestufe ab.
- Ich plane Kabelweg, Stecker und mechanische Entlastung so, dass Bewegung keine Scheinsignale erzeugt.
- Ich kontrolliere den Arbeitspunkt der Schaltung im Leerlauf, bevor ich mit echten Signalen messe.
- Ich mache einen Test mit definiertem Signal oder Vergleichskabel, bevor die Anlage in den Dauerbetrieb geht.
Wer diese Punkte sauber festlegt, bekommt nicht nur ein passables Signal, sondern eine Messkette, die auch unter realen Bedingungen stabil bleibt. Genau darin liegt für mich der eigentliche Wert dieser Technik: nicht in spektakulärer Verstärkung, sondern in einer sauberen, vorhersehbaren Übersetzung von Ladung in eine auswertbare Spannung.
