Ein sauber aufgebauter Audio-Pfad entscheidet oft darüber, ob ein Embedded-Gerät störungsfrei klingt oder später mit Jitter, falschen Kanalzuordnungen und knappen Clock-Ressourcen kämpft. Das I2S-Protokoll löst genau dieses Problem: Es transportiert digitale Audiodaten zwischen Codec, DAC, ADC, DSP oder Mikrocontroller mit minimaler Verdrahtung und klarer Taktung. In diesem Artikel gehe ich durch Signalaufbau, Timing, Varianten, typische Fehler und die Punkte, die in einem realen Design wirklich zählen.
Die wichtigsten Punkte zu I2S auf einen Blick
- I2S ist ein serieller Bus für digitale Audiodaten, nicht für allgemeine Steuer- oder Adressdaten.
- Im Kern reichen drei Signale: Bitclock, Word-Select und Datenleitung; ein Master Clock kommt oft zusätzlich dazu.
- Die Daten werden bitseriell und in der Regel im Zweierkomplement mit dem MSB zuerst übertragen.
- Das Timing ist entscheidend: Wer Taktkanten, Wortlänge oder Slot-Länge falsch kombiniert, bekommt sofort hörbare Fehler.
- Für Embedded- und Telekommunikationsgeräte ist I2S vor allem als interne Audio-Verbindung relevant, etwa zwischen SoC und Codec.
Wofür der I2S-Bus gebaut wurde

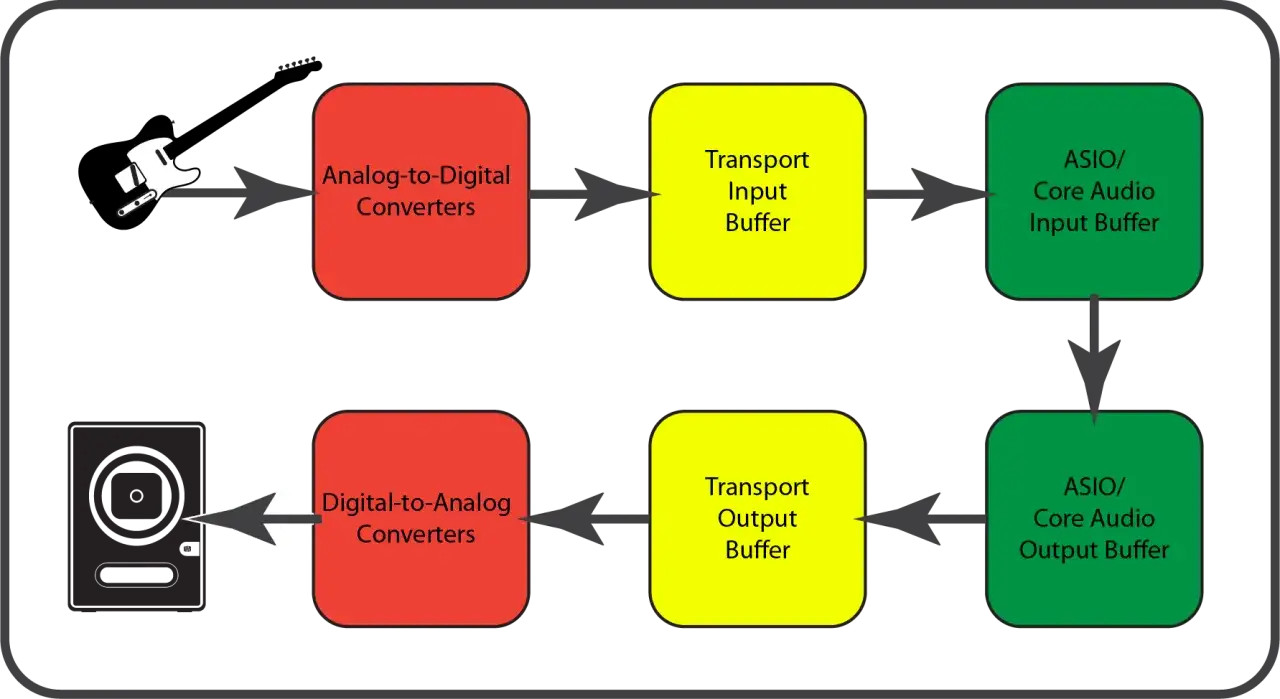

Ich sehe I2S immer dann sinnvoll eingesetzt, wenn digitale Audiodaten zwischen zwei Bausteinen möglichst direkt und mit wenig Pin-Aufwand laufen sollen. Das typische Paar ist ein Prozessor auf der einen Seite und ein Audio-Codec, DAC oder ADC auf der anderen. Für Sprachpfade in VoIP-Geräten, Intercoms, Funkmodulen, Messsystemen oder kleinen Medieninterfaces ist das oft die pragmatischste Lösung.
Wichtig ist die Abgrenzung: I2S ist kein allgemeiner Steuerbus. Registerzugriffe, Lautstärke, Mute oder Betriebsmodi laufen in vielen Designs separat, meist über I2C oder SPI. Genau diese Trennung macht das Audio-Design übersichtlich, weil das eigentliche Nutzsignal nicht mit Konfigurationsdaten vermischt wird.
In aktuellen Dokumentationen tauchen außerdem häufig die Begriffe Controller und Target auf. Ältere Unterlagen sprechen noch von Master und Slave, technisch meint das im I2S-Umfeld aber dieselbe Rollenverteilung. Sobald diese Rollen klar sind, lohnt sich der Blick auf die Signale selbst, denn dort entscheidet sich die Qualität der Übertragung.
So lesen sich Signale und Timing
Der klassische I2S-Bus braucht drei Leitungen: Bitclock, Word Select und Serial Data. Die Bitclock taktet jedes einzelne Bit, Word Select markiert, ob gerade der linke oder rechte Kanal übertragen wird, und die Datenleitung führt den eigentlichen Audiostrom. In vielen Systemen kommt noch ein Master Clock hinzu, der nicht zum minimalen Kern gehört, aber von vielen Codecs für ihre interne Takterzeugung erwartet wird.
| Signal | Aufgabe | Praxisnotiz |
|---|---|---|
| Bitclock | Taktsignal für jedes Datenbit | Bestimmt, wie schnell die Bits physisch übertragen werden. |
| Word Select | Markiert linken oder rechten Kanal | Wechselt typischerweise einen Takt vor dem neuen Wort. |
| Serial Data | Trägt die PCM-Audiodaten | MSB zuerst, meist im Zweierkomplement. |
| Master Clock | Referenztakt für Codec oder DSP | Oft ein Vielfaches der Abtastrate, aber immer datenblattabhängig. |
Das Timing ist der Teil, an dem in der Praxis die meisten Fehler entstehen. Der MSB erscheint nicht irgendwo in der Mitte des Rahmens, sondern sauber an einer definierten Position nach dem Wechsel von Word Select. Für den Empfänger ist das entscheidend, weil er dadurch weiß, wo ein neues Sample beginnt. Die Daten werden außerdem bitseriell übertragen, und zwar so, dass sich links und rechts in einem Zeitmultiplex teilen. Genau deshalb ist I2S so effizient für Stereosignale.
Ein hilfreicher Daumenwert: Die Bitclock hängt direkt von Abtastrate, Kanälen und Slot-Länge ab. Bei 48 kHz, Stereo und 16 Bit pro Slot landet man typischerweise bei 1,536 MHz. Werden 24 Bit in 32-Bit-Slots transportiert, sind es bei 48 kHz bereits 3,072 MHz; bei 44,1 kHz und 32-Bit-Slots liegt der Wert bei 2,8224 MHz. Wer diese Größen nicht früh im Clock-Tree mitdenkt, spart am falschen Ende und muss später neu verdrahten oder nachtakten.
Sobald dieses Timing verstanden ist, wird auch klarer, warum manche Chips trotz identischer Bezeichnung nicht ohne Weiteres zusammenpassen.
Welche Varianten in der Praxis auftauchen
Der Name I2S wird im Markt manchmal etwas großzügig verwendet. Nicht jede Implementierung folgt streng dem klassischen I2S-Format, auch wenn sie so vermarktet wird. Ich trenne in Projekten deshalb sehr sauber zwischen dem eigentlichen Protokoll und den kompatiblen oder erweiterten Varianten.
| Variante | Was sie auszeichnet | Wann sie sinnvoll ist |
|---|---|---|
| Klassisches I2S | MSB startet einen Takt nach dem Word-Select-Wechsel | Wenn Codec und Prozessor exakt nach Standard arbeiten sollen. |
| Left-justified | MSB liegt direkt am Wortanfang | Wenn die Gegenstelle dieses Format ausdrücklich erwartet. |
| Right-justified | Wortende ist am Frame-Ende ausgerichtet | Bei älteren oder speziellen Audio-ICs, die so arbeiten. |
| DSP- oder PCM-Modus | Frame-Sync-Verhalten ist anders als bei klassischem I2S | Für Mehrkanal- oder Telekom-Anwendungen mit festem Framing. |
| TDM-Erweiterungen | Mehr als zwei Kanäle teilen sich denselben Bus | Wenn mehrere Audiokanäle über eine Leitung laufen sollen. |
Der praktische Knackpunkt ist immer derselbe: Die Bezeichnung im Marketing genügt nicht. Ein Codec kann zwar „I2S“ unterstützen, aber nur mit 24-Bit-Slots, bestimmter Clock-Polarität oder zusätzlichem Master Clock. Ich prüfe deshalb vor dem Layout immer das Timing-Diagramm und nicht nur die Funktionsliste. Diese Disziplin spart später sehr viel Debugging-Zeit.
Auch der Master Clock verdient Aufmerksamkeit. Viele Bausteine erwarten ihn als Vielfaches der Sampling-Frequenz, aber das konkrete Verhältnis ist nicht universell. Ob 256-fach, 384-fach oder ein anderer Taktteiler nötig ist, steht im Datenblatt des jeweiligen Codecs oder Bridge-Chips. Genau an dieser Stelle scheitern ansonsten gute Designs, obwohl das eigentliche Audioformat korrekt wäre.
Wenn die Protokollvariante feststeht, ist der nächste Schritt die saubere Integration ins Gesamtsystem.
Wie ich eine saubere Implementierung aufbaue
In der Praxis arbeite ich I2S nicht als isoliertes Signalpaar ab, sondern als Teil des gesamten Clock- und Datenpfads. Zuerst wird entschieden, welches Bauteil den Takt vorgibt: Prozessor, Codec oder ein externer Clock-Generator. Danach lege ich Samplingrate, Wortbreite und Slot-Länge fest, damit alle beteiligten ICs dieselbe Erwartung haben.
- Clock-Rolle festlegen: Nur eine Seite sollte die maßgeblichen Takte erzeugen, sonst wird das System unnötig kompliziert.
- Audioformat definieren: 16, 24 oder 32 Bit, Stereo oder Mehrkanal, mit passender Slot-Länge.
- Master-Clock prüfen: Manche Codecs arbeiten ohne MCLK, andere nicht. Das ist kein Detail, sondern eine Grundsatzfrage.
- DMA und Puffer einplanen: Gerade bei Sprach- oder Streaming-Anwendungen ist ein sauberer Datenfluss wichtiger als rohe CPU-Leistung.
- Leitungsführung kurz halten: Hohe Flanken, Taktkanten und saubere Masseführung sind bei Audio oft relevanter, als man zuerst annimmt.
- Mit Logic Analyzer testen: Ich verlasse mich nie nur auf das Ohr. Das Timing zeigt die Wahrheit schneller als jeder Lautsprechertest.
Besonders kritisch sind Schnittstellen zwischen unterschiedlichen Abtastratenfamilien, etwa 44,1 kHz und 48 kHz. Wer später zwischen diesen Welten wechseln will, braucht im Clock-Tree genug Reserven oder eine klare Umrechnung. In vielen Entwürfen bewährt sich außerdem, 24-Bit-Audiodaten transportseitig in 32-Bit-Slots zu legen. Das erhöht die Kompatibilität und reduziert Ärger mit Bausteinen, die keine „engen“ Wortlängen mögen.
Ein sauberer Aufbau bringt aber nur dann etwas, wenn man I2S auch richtig gegen andere seriellen Schnittstellen abgrenzt.
Wie sich I2S gegen I2C, SPI und PCM abgrenzt
Ich sehe häufig Verwechslungen zwischen ähnlichen Namen und sehr unterschiedlichen Aufgaben. I2C ist gut für Konfiguration und Steuerung, SPI ist flexibel für allgemeine serielle Daten, und I2S ist für den konstanten Audiostrom optimiert. Das klingt banal, verhindert aber Fehlentscheidungen bei der Architektur.
| Interface | Stärke | Grenze | Typischer Einsatz |
|---|---|---|---|
| I2S | Saubere Audioübertragung mit wenig Leitungen | Nur für Audio gedacht, keine Adressierung | Codec, DAC, ADC, DSP, Mikrocontroller |
| I2C | Einfach für Register und Konfiguration | Für Audiodaten zu langsam und ungeeignet | Lautstärke, Status, Setup von Audio-ICs |
| SPI | Flexibel und schnell | Kein festes Audioframing | Allgemeine Peripherie, teils auch Audio-Steuerung |
| PCM oder TDM | Mehr Kanäle auf einer Leitung | Komplexeres Framing | Telekommunikation, Mehrkanal-Audio, Audio-Backplanes |
Für Audioinfrastruktur ist diese Unterscheidung nicht akademisch, sondern praktisch. In einem VoIP-Telefon oder Gateway kann I2S den Audiopfad zwischen SoC und Codec tragen, während I2C die Konfiguration übernimmt. Genau diese Arbeitsteilung hält das Design wartbar. Sobald man das versteht, werden auch Fehlerbilder leichter lesbar.
Welche Fehler in echten Projekten am teuersten werden
Die meisten Probleme bei I2S sind nicht spektakulär, sondern banal und zäh. Das macht sie teuer, weil sie erst spät auffallen. Ich halte deshalb besonders nach vier Klassen von Fehlern Ausschau.
| Fehler | Typisches Symptom | Was ich sofort prüfe |
|---|---|---|
| Wortlänge passt nicht zur Slot-Länge | Abgeschnittene Höhen, Rauschen oder verschobene Samples | Audioformat, Padding und Datenblatt des Codecs |
| Falsche Taktflanke | Verzerrte oder komplett falsche Daten | Sample-Edge und Datenblattangaben zu Setup und Hold |
| Master Clock fehlt oder stimmt nicht | Codec startet nicht oder läuft instabil | MCLK-Anforderung und zulässige Frequenzbereiche |
| Clock-Rolle ist doppelt vergeben | Bus bleibt stumm oder driftet auseinander | Welche Seite wirklich Controller ist |
| Leitungen sind zu lang oder unsauber geführt | Störungen, Jitter, sporadische Aussetzer | Layout, Masseführung und Taktqualität |
| Steuerdaten werden mit I2S verwechselt | Audio läuft, aber Einstellungen greifen nicht | Ob Registerzugriffe getrennt über I2C oder SPI laufen |
Mein pragmatischer Rat ist einfach: Erst das Timing, dann der Klang. Wer ein Oszilloskop oder Logic Analyzer hat, sieht innerhalb weniger Minuten, ob der Frame sauber steht, die Kanäle korrekt zugeordnet sind und der Clock-Tree logisch wirkt. Genau das macht den Unterschied zwischen einem funktionierenden Prototypen und einem Design, das nur auf dem Papier gut aussieht.
Was in Audio- und Infrastrukturprojekten den Unterschied macht
Für Telekommunikations- und Infrastrukturgeräte ist I2S weniger ein spektakuläres Feature als ein zuverlässiges Arbeitspferd. In Routern mit Sprachmodul, in kleinen Gateways, in internen Intercom-Pfaden oder in Mess- und Steuergeräten mit Audioausgabe bleibt der Bus attraktiv, weil er einfach, deterministisch und gut dokumentierbar ist. Gerade in solchen Systemen zähle ich auf drei Dinge: eindeutige Clock-Verhältnisse, passende Codec-Kompatibilität und saubere Debug-Möglichkeiten.
- Ich plane den Clock-Tree so, dass der Codec nicht am Rand seines Frequenzbereichs laufen muss.
- Ich bevorzuge Audio-ICs, deren I2S- oder PCM-Modus exakt dokumentiert ist und nicht nur „kompatibel“ wirkt.
- Ich teste den Audiopfad immer mit echten Nutzdaten, nicht nur mit einem stummen Muster.
- Ich halte Steuer- und Audiodaten getrennt, damit spätere Änderungen am System nicht alles durcheinanderbringen.
Wenn ich ein neues Design bewerte, frage ich deshalb nicht zuerst nach dem Klang, sondern nach der Robustheit des Datenpfads. Ein gut umgesetzter I2S-Bus liefert keine Magie, aber er sorgt dafür, dass digitale Audioverbindungen in Embedded-Systemen zuverlässig und planbar bleiben. Genau das ist in Projekten mit begrenztem Platz, enger Taktung und mehreren beteiligten ICs der eigentliche Gewinn.
