Die wichtigsten Punkte auf einen Blick
- Ein LC-Kreis speichert Energie abwechselnd im elektrischen Feld des Kondensators und im magnetischen Feld der Spule.
- Die Resonanzfrequenz berechnet sich mit f = 1 / (2π√LC).
- Im Serienschwingkreis ist die Impedanz bei Resonanz minimal, im Parallelschwingkreis maximal.
- Die Güte, also der Q-Faktor, beschreibt, wie scharf oder breit der Kreis reagiert.
- In der Praxis begrenzen Widerstände, parasitäre Effekte und die Selbstresonanz der Spule das Ideal.
- Typische Einsatzfelder sind Funkabstimmung, Filter, Oszillatoren und Sensorik.
Wie ein LC-Schwingkreis Energie hin- und herschiebt
Das Grundprinzip ist einfach, aber technisch sehr elegant: Der Kondensator lädt sich auf, die Spule baut Strom auf, und beide Elemente tauschen die gespeicherte Energie ständig gegeneinander aus. Im Kondensator steckt die Energie im elektrischen Feld, in der Spule im magnetischen Feld. Solange keine Verluste auftreten, entsteht daraus eine saubere, sinusförmige Schwingung.
Ich finde diesen Punkt wichtig, weil viele den Kreis nur als zwei Bauteile sehen. Tatsächlich verhält er sich wie ein kleiner Energiespeicher mit Taktung. Bei idealem Verhalten gilt für die gespeicherte Energie im Kondensator U = 1/2 · C · V² und in der Spule U = 1/2 · L · I². Wenn die Spannung am Kondensator maximal ist, fließt kaum Strom. Eine halbe Periode später ist der Kondensator entladen und der Strom durch die Spule am größten.
Lesen Sie auch: GaN-HEMTs - Wann die Technologie Silizium & SiC schlägt

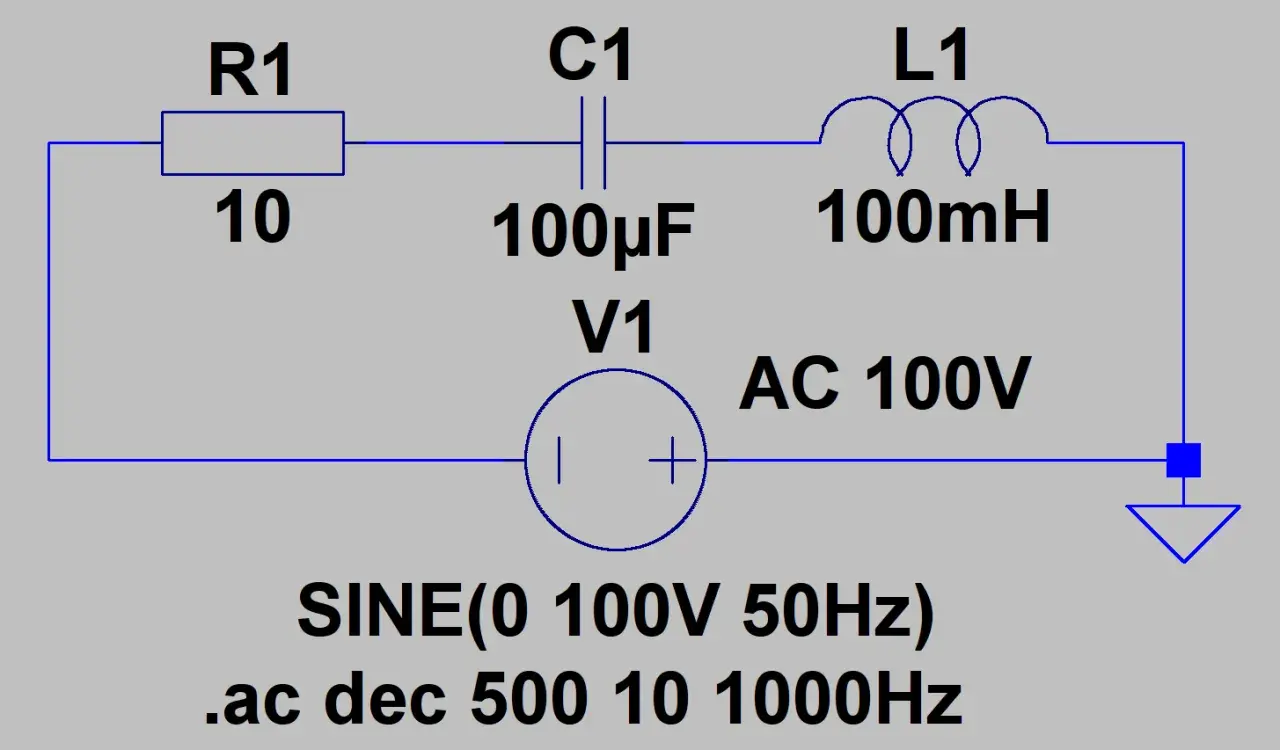

Warum reale Bauteile bremsen
In der Praxis schwingt kein echter Kreis ewig. Der Drahtwiderstand der Spule, der wirksame Serienwiderstand eines Kondensators, Leiterbahnverluste und die Last der folgenden Stufe entziehen dem System Energie. Das Ergebnis ist Dämpfung: Die Schwingung klingt ab, die Resonanz wird breiter und die Spannungsspitzen werden kleiner. Genau deshalb arbeitet ein guter Entwurf nicht nur mit idealen Formeln, sondern auch mit sauberem Layout und passenden Bauteilen.
Damit ist die Physik klar, aber für die Auslegung fehlt noch die zentrale Rechengröße: die Resonanzfrequenz.
So berechnet man die Resonanzfrequenz
Die wichtigste Formel lautet f = 1 / (2π√LC). Dabei steht L für die Induktivität in Henry und C für die Kapazität in Farad. Je größer einer der beiden Werte wird, desto tiefer liegt die Resonanz. Verdoppelt man L oder C, sinkt die Frequenz auf etwa 70,7 Prozent des ursprünglichen Werts.
Ein kurzes Beispiel macht das greifbar: Bei 10 µH und 100 nF ergibt sich eine Resonanz von rund 159 kHz. Genau solche Rechnungen sind in Funk- und Filterdesigns nützlich, weil man damit früh erkennt, ob ein Kreis überhaupt in den gewünschten Frequenzbereich passt. Für Abstimmkreise mit variabler Kapazität ist die Formel noch wichtiger, weil sich schon kleine Änderungen der Bauteile direkt im Empfangs- oder Messverhalten zeigen.
Wer den Kreis gezielt abstimmen will, kommt als Nächstes an einer Grundentscheidung vorbei: Soll das System eher wie ein Serien- oder wie ein Parallelkreis arbeiten?
Serien- und Parallelschaltung im direkten Vergleich
Beide Varianten enthalten dieselben Grundbauteile, verhalten sich bei Resonanz aber sehr unterschiedlich. Das ist kein akademischer Unterschied, sondern in der Praxis oft der Punkt, an dem eine Schaltung entweder sauber funktioniert oder unnötig zickig wird.
| Aspekt | Serienschwingkreis | Parallelschwingkreis |
|---|---|---|
| Impedanz bei Resonanz | Minimal | Maximal |
| Typische Wirkung | Hoher Stromfluss bei der Zielfrequenz | Hohe Sperrwirkung für die Zielfrequenz |
| Häufige Anwendung | Bandpass, Kopplung, Abstimmung | Oszillator, Sperrkreis, Resonator |
| Praktische Folge | Gut, wenn ein bestimmtes Signal durchkommen soll | Gut, wenn eine Frequenz stabil gehalten oder unterdrückt werden soll |
Ein Bandpass lässt ein bestimmtes Frequenzfenster durch, ein Sperrkreis unterdrückt eine enge Frequenzzone. Die Güte, also der Q-Faktor, beschreibt dabei, wie scharf die Resonanz ausfällt: hohe Güte bedeutet schmal und selektiv, niedrige Güte bedeutet breiter und gutmütiger. In echten Schaltungen ist die Last entscheidend. Ein Paralleltank wirkt nicht automatisch besser, nur weil er eine hohe Impedanz hat. Wenn die Folgestufe zu stark zieht oder der Kreis zu stark gedämpft ist, verschwindet der gewünschte Resonanzeffekt schnell. Genau an dieser Stelle trennt sich saubere Theorie von belastbarer Praxis.
Aus dieser Unterscheidung ergeben sich die typischen Anwendungen, und die sind im Elektronikalltag erstaunlich breit.
Wofür der Kreis in Funk, Messung und Filtern genutzt wird
In der Telekommunikation und im allgemeinen Elektronikdesign nutze ich LC-Kreise immer dann, wenn Frequenzselektion wichtiger ist als Verstärkung. Ein paar Beispiele zeigen das gut:
- Funkabstimmung - In Empfängern filtert der Kreis eine gewünschte Trägerfrequenz heraus. Ein klassischer AM-Tuner mit etwa 2,5 mH Spule braucht dafür nur wenige pF bis einige zig pF veränderbare Kapazität, um den Rundfunkbereich abzudecken.
- Filter in Leistungspfaden - LC-Filter glätten Schaltfrequenzen und reduzieren Störungen, etwa in Netzteilen oder Class-D-Verstärkern. Das ist besonders wichtig, wenn EMI, also elektromagnetische Störungen, begrenzt werden sollen.
- Oszillatoren - Der Kreis liefert eine definierte Frequenzgrundlage, auf der weitere Schaltungen aufbauen. Ohne ihn wären viele Hochfrequenz- und Taktgeneratoren deutlich instabiler.
- Sensorik - Wenn sich Induktivität oder Kapazität durch Nähe, Position oder Material ändern, verschiebt sich die Resonanz. Genau das wird in berührungslosen Mess- und Näherungssystemen ausgenutzt.
- Mess- und Abgleichschaltungen - In Labor und Entwicklung lässt sich über die Resonanzfrequenz schnell prüfen, ob reale Bauteile noch im Soll liegen.
Gerade in Infrastruktur- und Kommunikationssystemen ist das relevant: Ein sauber ausgelegter LC-Kreis kann Signale selektieren, Rauschen dämpfen und Messwerte stabiler machen. Mit dem Einsatzzweck im Kopf wird aber auch klar, wo die meisten Probleme entstehen: nicht im Formelansatz, sondern bei den Bauteil- und Layoutdetails.
Die häufigsten Konstruktionsfehler sind nicht die Formeln
Wenn ich einen solchen Kreis bewerte, schaue ich zuerst auf die realen Verluste. Eine Spule hat immer Wicklungswiderstand, ein Kondensator hat einen wirksamen Serienwiderstand, kurz ESR genannt, also den Verlustanteil, der nicht ideal speichert, sondern verheizt. Dazu kommen parasitäre Kapazitäten und Induktivitäten auf der Leiterplatte. Schon kleine Streuwerte verschieben die Resonanz, und im hohen Frequenzbereich werden solche Abweichungen schnell sichtbar.
Ein praktischer Grenzpunkt ist die Selbstresonanzfrequenz einer Spule, also der Bereich, in dem ihre parasitären Kapazitäten das ideale Induktivitätsverhalten aufbrechen. Dort arbeite ich ungern knapp am Limit. Als Faustregel halte ich in kritischen Hochfrequenz-Designs spürbaren Abstand zur Selbstresonanz, statt die Schaltung direkt an ihre physikalische Grenze zu treiben. Auch die Platzierung ist wichtig: Kondensator und Spule gehören so nah zusammen wie möglich, damit Leitungswiderstände und Schleifen klein bleiben.
Hinzu kommt die Dämpfung. Ein zu stark schwingender Kreis erzeugt Überschwingen und schmale, manchmal unbrauchbar spitze Resonanzen. Ein zu stark gedämpfter Kreis verliert dagegen Selektivität. Genau deshalb ist das Ziel meist nicht „möglichst stark schwingen“, sondern „so schwingen, dass die gewünschte Frequenz sauber und reproduzierbar herauskommt“.
Wer diese Grenzen akzeptiert, baut robuster. Und genau das ist am Ende der Punkt, an dem Theorie und belastbare Elektronik zusammenfinden.
Was für die Praxis wirklich zählt
Für mich ist ein LC-Kreis kein Lehrbuchsymbol, sondern ein Werkzeug zur Frequenzformung. Er ist dann gut, wenn Resonanzfrequenz, Güte und Dämpfung zum Einsatzzweck passen. In einem Funkempfänger zählt andere Selektivität als in einem Netzfilter, und in einem Sensorsystem zählt wieder etwas anderes als in einem Oszillator.
Wenn ich einen Entwurf freigebe, prüfe ich deshalb in dieser Reihenfolge: gewünschte Frequenz, realistische Bauteilwerte, Verluste, Layout und erst dann die Feinanpassung. Genau dieser Ablauf spart spätere Fehler und verhindert, dass ein theoretisch richtiger Kreis im Labor oder in der Feldanwendung enttäuscht. Wer LC-Schaltungen so betrachtet, bekommt keine bloße Rechenübung, sondern ein sauberes, nutzbares Bauteilkonzept für echte Elektronik.
