AXI-Protokoll verstehen - AXI4, AXI4-Lite, AXI4-Stream & Fehler

AXI ist das zentrale On-Chip-Protokoll, wenn mehrere IP-Blöcke in einem SoC schnell und kontrolliert Daten austauschen sollen. In diesem Artikel zeige ich, wie der AXI-Bus funktioniert, welche Signale wirklich wichtig sind, worin sich AXI4, AXI4-Lite und AXI4-Stream unterscheiden und welche Fehler beim Entwurf immer wieder auftauchen.

Was den AXI-Bus in einem SoC so nützlich macht

AXI ist kein klassischer Shared Bus, an dem sich alle Teilnehmer denselben Draht teilen, sondern ein Punkt-zu-Punkt-Protokoll für die Kommunikation zwischen Manager- und Subordinate-Komponenten. In älterer Literatur stehen dafür oft noch die Begriffe Master und Slave; funktional geht es um denselben Rollenaufbau. Der praktische Vorteil liegt darin, dass sich große SoCs, FPGA-Designs und Beschleuniger deutlich sauberer strukturieren lassen.

Arm ordnet AXI im aktuellen AMBA-5-Umfeld ein, und genau dort sieht man den typischen Einsatzzweck: ein Protokoll für hohe Bandbreite, hohe Taktfrequenzen und klar getrennte Datenpfade. Ob in einem Router, einer Baseband-Einheit oder einem Speicherpfad für KI-Beschleuniger, die Grundidee bleibt gleich: Adressierung, Nutzdaten und Antwort laufen getrennt, damit sich einzelne Transfers nicht unnötig gegenseitig blockieren.

Für mich ist das der eigentliche Kern von AXI: Nicht ein „schneller Bus“ im allgemeinen Sinn, sondern eine sehr präzise Art, Kommunikation in einem Chip zu entkoppeln. Genau deshalb ist das Protokoll so oft die erste Wahl, wenn mehrere IP-Blöcke zuverlässig zusammenarbeiten sollen. Damit ist der Weg frei für den Blick auf die einzelnen Kanäle und Handshakes.

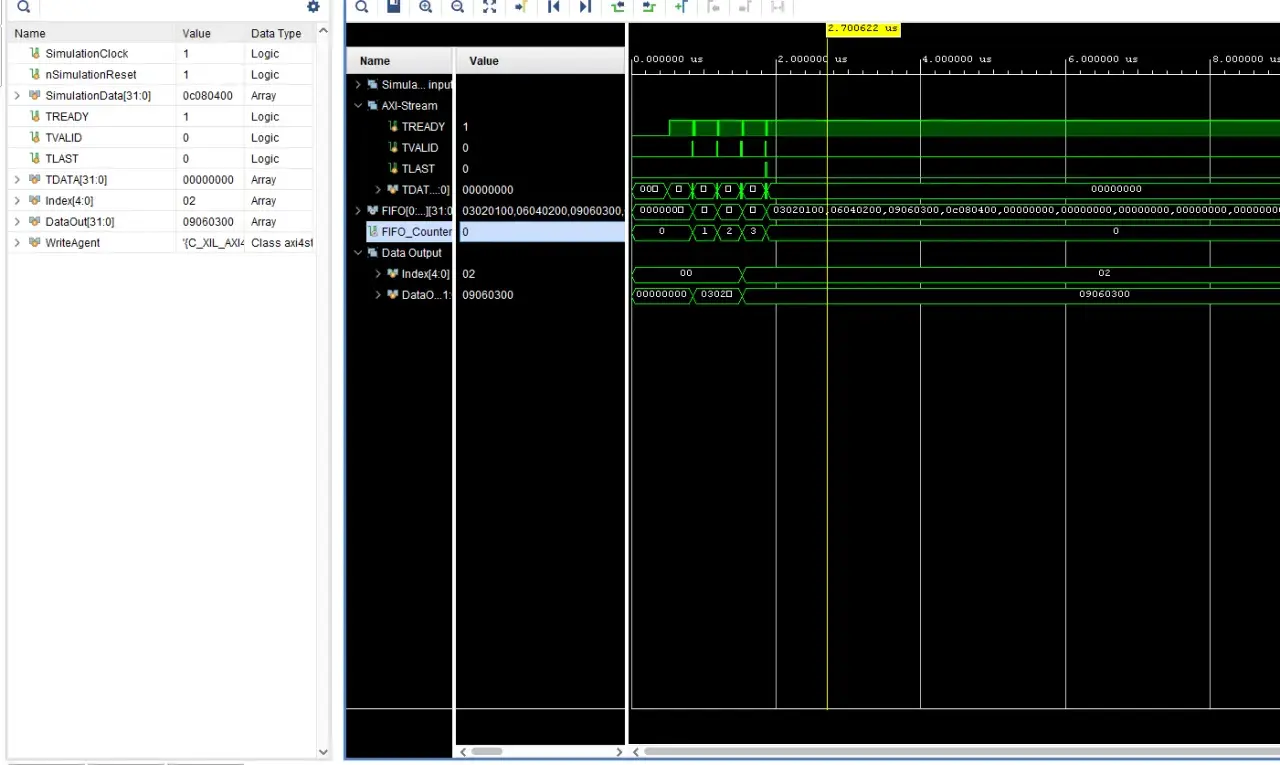

So arbeitet die Übertragung über fünf getrennte Kanäle

AXI definiert fünf unabhängige Kanäle: zwei für Lesezugriffe, drei für Schreibzugriffe. Jeder Kanal hat seine eigene VALID/READY-Handshake-Logik. Ein Transfer kommt erst zustande, wenn beide Signale gleichzeitig aktiv sind. Diese Trennung ist kein Detail am Rand, sondern die Grundlage dafür, dass das Protokoll Rückstau sauber handhaben kann.

Wichtig ist außerdem der Unterschied zwischen Transfer und Transaction: Ein Transfer ist eine einzelne Übertragung auf einem Kanal, eine Transaction umfasst den gesamten Vorgang mit Adresse, ein oder mehreren Datenbeats und bei Schreibzugriffen zusätzlich einer Antwort. Genau diese Begriffe sorgen oft für Verwirrung, wenn man sich zum ersten Mal tiefer mit AXI beschäftigt.

Die Last-Signale auf dem Datenkanal markieren das Ende eines Bursts. Das klingt unspektakulär, ist in der Praxis aber entscheidend, weil damit Mehrfachübertragungen ohne zusätzliche Adressphase sauber abgeschlossen werden. Von hier aus ist es nur ein kleiner Schritt zur Frage, warum AXI bei hoher Last so gut funktioniert.

Warum AXI bei Bandbreite und Latenz punktet

Der Hauptgrund für die Beliebtheit des Protokolls ist nicht ein einzelnes Feature, sondern die Kombination mehrerer Eigenschaften. Bursts reduzieren den Overhead, weil nicht für jedes einzelne Wort eine neue Adressphase nötig ist. Unabhängige Lese- und Schreibkanäle erlauben parallele Abläufe. Und die READY-Leitung sorgt dafür, dass sich schnelle und langsame Blöcke ohne Datenverlust aneinander anpassen können.

• Weniger Adressaufwand: Bei Burst-Transfers wird eine Adresse einmal angekündigt und danach über mehrere Beats abgearbeitet.
• Mehr Parallelität: Lesen und Schreiben müssen nicht im selben Taktzug erzwungen werden.
• Sauberer Rückstau: Wenn ein Zielblock gerade nicht aufnehmen kann, hält READY den Datenfluss kontrolliert an.
• Bessere Skalierung: Interconnects, Crossbars und Bridges lassen sich auf unterschiedliche Bandbreiten und Blockgrößen abstimmen.

Das heißt aber nicht, dass AXI automatisch ein schnelles Design garantiert. Jede Bridge, jeder Width Converter und jeder Clock-Domain-Übergang fügt Latenz hinzu. Wer das ignoriert, wundert sich später über Messwerte, die auf dem Papier gut aussehen, im realen Pfad aber nicht ankommen. Ich plane AXI deshalb nie nur als Protokoll, sondern immer als Teil der gesamten Datenpfad-Architektur.

Für Kommunikations- und Infrastrukturchips ist das besonders relevant, weil sich dort oft ein kleiner Registerbereich, ein DMA-Pfad und ein breiter Datenstrom im selben System treffen. Genau an dieser Stelle wird aus Theorie echte Entwurfsarbeit. Deshalb lohnt sich der Blick auf die Varianten, die Arm und die meisten IP-Anbieter dafür vorsehen.

Welche AXI-Variante ich in der Praxis wähle

Wer AXI sagt, meint in der Praxis meist eine der drei zentralen Ausprägungen. Die richtige Wahl spart Logik, Verifikation und Fehlersuche. Ich entscheide das normalerweise nicht nach Gewohnheit, sondern nach der Frage, ob ich Register, Speicher oder Datenströme anbinde.

Wenn ich nur ein paar Steuerregister an einen Block hängen will, nehme ich fast immer AXI4-Lite oder in sehr einfachen Fällen APB. Sobald aber Datenpakete, Speicherblöcke oder DMA-Transfers im Spiel sind, kippt die Entscheidung schnell Richtung AXI4. Für reine Streams ohne Adresslogik ist AXI4-Stream die deutlich sauberere Lösung.

Die Kunst liegt darin, nicht den größten, sondern den passendsten Schnittstellentyp zu wählen. Genau dort passieren viele Integrationsfehler, und deshalb lohnt sich im nächsten Schritt ein ehrlicher Blick auf die typischen Stolpersteine.

Typische Integrationsfehler, die ich immer wieder sehe

Die meisten Probleme mit AXI entstehen nicht, weil das Protokoll schlecht wäre, sondern weil Teams es an der falschen Stelle überladen oder zu stark vereinfachen. Gerade bei FPGA-Designs und gemischten SoC-Architekturen sehe ich dieselben Muster immer wieder.

• AXI4 statt AXI4-Lite für einfache Registerblöcke: Das erzeugt unnötige Komplexität in RTL und Verifikation.
• READY als Formalität behandeln: Wer Backpressure ignoriert, riskiert Datenverlust oder unerwartete Stalls.
• Adresse und Daten erzwingen, als müssten sie im selben Takt laufen: AXI entkoppelt diese Pfade bewusst, und genau das sollte man ausnutzen.
• Byte-Strobes falsch interpretieren: Teilwrites funktionieren nur dann korrekt, wenn WSTRB sauber umgesetzt ist.
• Clock-Domain-Crossings unterschätzen: AXI ist kein Ersatz für CDC-FIFOs oder saubere Bridges.
• Response-Codes nicht auswerten: Fehler werden dann erst viel zu spät sichtbar.

Ein weiterer Klassiker ist die Annahme, jedes AXI-IP sei voll kompatibel mit jedem anderen. In der Realität unterstützen manche Blöcke nur reduzierte Signalsets oder nur bestimmte Verkehrsmuster. Wer das vor der Integration nicht prüft, baut sich schnell eine Fehlerquelle ein, die sich erst auf dem Board zeigt. Damit führt die Frage direkt weiter zu der naheliegenden Entscheidung: Wann ist AXI wirklich die beste Wahl, und wann nicht?

Wann andere Protokolle besser passen

AXI ist stark, aber nicht universell. Für ein kleines Registerfile ist es oft überdimensioniert, für einen einfachen Steuerpfad unnötig schwer und für kohärente Multicore-Architekturen nicht automatisch ausreichend. In solchen Fällen wähle ich lieber das Protokoll, das die Aufgabe direkt trifft.

• APB passt, wenn ich einfache, selten genutzte Register anbinde und möglichst wenig Logik will.
• AHB oder AHB-Lite kann sinnvoll sein, wenn das System schlicht bleiben soll und die Anforderungen an Bandbreite moderat sind.
• AXI lohnt sich, sobald mehrere Blöcke parallel arbeiten, Bursts wichtig werden oder die Bandbreite wächst.
• AXI4-Stream ist die richtige Wahl für kontinuierliche Daten ohne Speicheradressierung.
• Kohärenzprotokolle braucht man, wenn mehrere Teilnehmer denselben Cache- oder Speicherzustand konsistent sehen müssen.

Für Designteams in Telekommunikation, Infrastruktur oder datenintensiven Embedded-Systemen ist diese Abgrenzung besonders wichtig. Nicht jeder Pfad in einem Chip muss auf maximale Flexibilität ausgelegt sein. Manchmal ist die bessere Architektur eine bewusst einfache Schnittstelle am Rand und AXI nur dort, wo der Datenstrom tatsächlich davon profitiert. Genau deshalb arbeite ich in der Praxis zuerst die Rollen im System heraus und wähle erst danach das Protokoll.

Die Prüfliste, mit der ich ein AXI-Design absichere

Wenn ich ein AXI-Interface bewerte, gehe ich immer dieselben Punkte durch. Das spart Zeit und verhindert, dass man sich im Detail verliert, bevor die Architektur stimmt.

• Ist es ein Register-, Speicher- oder Streaming-Block?
• Passen Datenbreite, Byte-Lanes und Strobes zum erwarteten Traffic?
• Sind Burst-Längen und Antwortpfade sinnvoll begrenzt?
• Werden VALID/READY und Rückstau in der Simulation wirklich getestet?
• Gibt es saubere Bridges oder FIFOs für andere Taktdomänen?
• Ist klar, wie Fehler- und Response-Codes ausgewertet werden?
• Ist im Verifikationsplan ein Protocol Checker vorgesehen?

Wenn diese Punkte vor dem RTL-Freeze geklärt sind, wird AXI nicht zum Debugging-Problem, sondern zum belastbaren Rückgrat des Entwurfs. Genau das ist der Unterschied zwischen einer Schnittstelle, die nur auf dem Schaltplan gut aussieht, und einer, die in der Hardware dauerhaft sauber läuft.
