Die wichtigsten Punkte auf einen Blick
- Der Kernnutzen ist die saubere Verstärkung kleiner Differenzsignale bei gleichzeitig hoher Gleichtaktunterdrückung.
- Wichtigste Kennwerte sind CMRR, Eingangsimpedanz, Offset, Rauschen und der zulässige Common-Mode-Bereich.
- Die klassische Topologie arbeitet meist mit drei OPVs und intern gematchten Widerständen.
- Typische Einsatzorte sind Brückensensoren, Thermoelemente, RTDs, Strommessung und robuste Feldmessungen.
- Die häufigsten Fehler entstehen durch schlechtes Widerstands-Matching, unsymmetrisches Layout und zu wenig Headroom.
- Für ADCs ist der Referenzpin oft entscheidend, weil er das Ausgangsniveau passend verschiebt.
Was ein Instrumentenverstärker in einer Messkette leistet
Ich sehe diesen Verstärkertyp vor allem dort, wo ein Sensor nur ein sehr kleines Nutzsignal liefert, die Umgebung aber voller Störungen ist. Die eigentliche Aufgabe ist deshalb nicht bloß „mehr Verstärkung“, sondern gezielte Differenzverstärkung: Das Signal zwischen den beiden Eingängen wird vergrößert, während Spannungen, die auf beiden Leitungen nahezu gleich anliegen, weitgehend unterdrückt werden. Genau diese Eigenschaft macht den Baustein für Brückensensoren, Thermoelemente, Dehnungsmessstreifen, RTDs und präzise Strommessungen so wertvoll.
Der Unterschied zum einfachen Verstärker zeigt sich schnell in der Praxis. Wenn ein Sensor millivoltige Differenzwerte liefert, aber auf einer gemeinsamen Leitungsführung einige Volt Stör- oder Offsetspannung „mitbringt“, dann hilft eine saubere Gleichtaktunterdrückung deutlich mehr als bloß ein höherer Verstärkungsfaktor. Besonders relevant wird das in Feldsystemen mit langen Kabeln, in Industrieumgebungen mit viel EMV oder in Messstellen, die nicht direkt neben dem ADC sitzen. Wie diese Trennung im Inneren funktioniert, ist der nächste Punkt.
So arbeitet die Schaltung intern
Der klassische Aufbau basiert auf drei Operationsverstärkern. Die ersten beiden Stufen puffern die beiden Eingänge, damit der Sensor praktisch nicht belastet wird. Die dritte Stufe subtrahiert die beiden Wege und erzeugt daraus ein einseitiges Ausgangssignal. Das ist der Grund, warum diese Schaltung so oft als robust und präzise gilt: hohe Eingangsimpedanz auf der einen Seite, saubere Differenzbildung auf der anderen.
Die klassische 3-OPV-Topologie
In integrierten Bausteinen sitzen an kritischen Stellen intern gematchte Widerstände, oft lasergetrimmt. Dadurch wird das Widerstandsverhältnis genauer als bei einer diskret aufgebauten Lösung auf der Platine. Bei vielen ICs lässt sich die Verstärkung mit einem einzigen externen Widerstand einstellen. Das ist praktisch, weil ich nicht vier oder fünf Widerstände mit enger Toleranz zusammensuchen muss, um die Genauigkeit nicht schon am Tisch zu verlieren.
Wichtig ist aber: Die Schaltung kann nur dann linear arbeiten, wenn die einzelnen OPVs innerhalb ihres erlaubten Eingangs-Common-Mode- und Ausgangshubs bleiben. Genau dort scheitern in der Praxis viele Entwürfe, obwohl das Prinzip an sich korrekt ist.
Lesen Sie auch: Gütefaktor richtig nutzen - Mehr als nur eine Zahl
Die Rolle von Vref

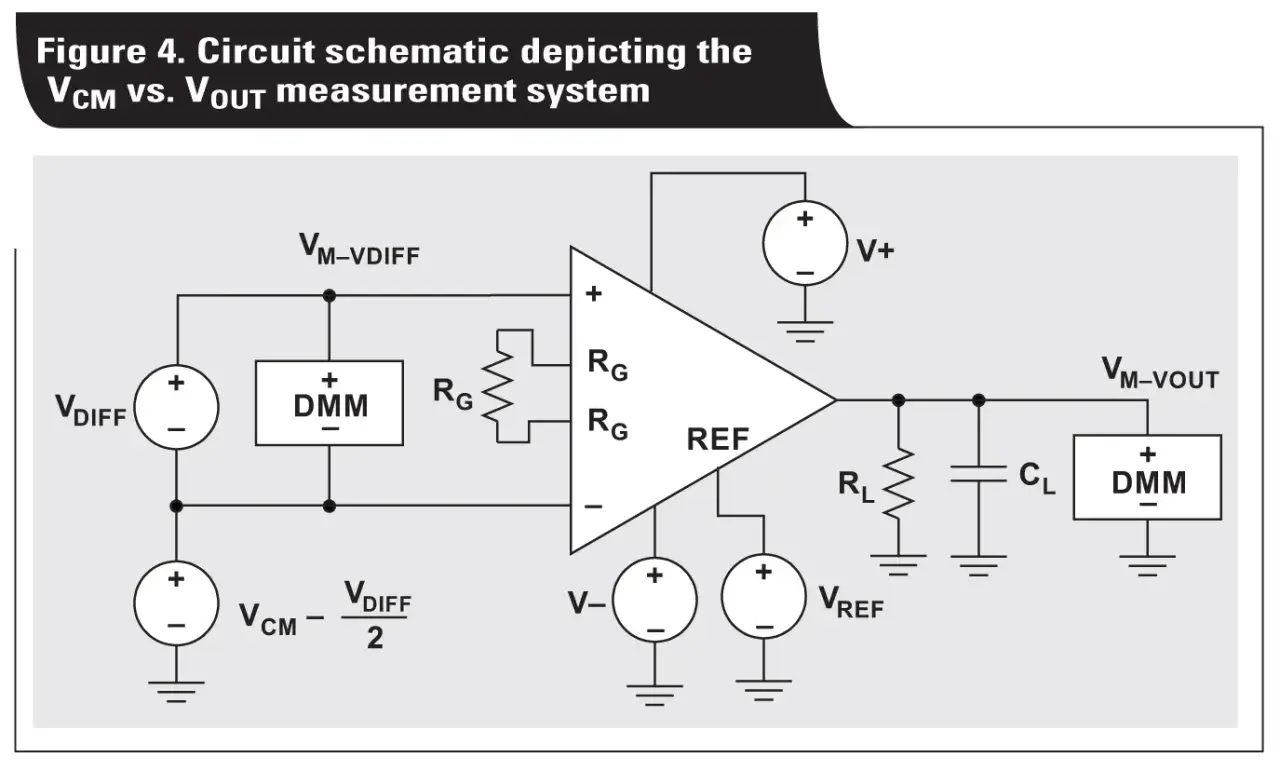

Der Referenzpin, oft als Vref bezeichnet, ist für die Einbindung in moderne ADCs fast so wichtig wie der Gain selbst. Er verschiebt das Ausgangsniveau, damit ich ein bipolares Sensorsignal auf einen unipolaren ADC-Bereich legen kann. Bei einem 3,3-V-ADC setze ich Vref in vielen Fällen auf 1,65 V, bei 5 V oft auf 2,5 V. So nutze ich den verfügbaren Messbereich besser aus und vermeide, dass negative Signalanteile sofort am unteren Anschlag landen.
Diese Flexibilität ist ein Grund, warum der Baustein nicht nur in Laboraufbauten, sondern auch in robusten Messknoten und verteilten Feldsystemen so gut funktioniert. Aber die Qualität steht und fällt mit ein paar Details, die man leicht unterschätzt.
Woran Präzision in der Praxis scheitert
Die Theorie ist sauber, doch im realen Layout entscheiden oft kleine Unsauberkeiten über brauchbare oder frustrierende Messergebnisse. Die häufigsten Fehler wiederholen sich erstaunlich oft:
- Schlechtes Matching der Widerstände verschlechtert die Gleichtaktunterdrückung direkt. In diskreten Schaltungen ist das der erste Schwachpunkt.
- Parasitische Kapazitäten an den Eingängen können besonders im Hochfrequenzbereich schaden. Schon ein Unterschied von etwa 1 bis 2 pF an kritischen Knoten kann die Hochfrequenz-CMRR spürbar verschlechtern.
- Zu hohe Widerstandswerte erhöhen das Rauschen und können die Phasenreserve verschlechtern. Ein Baustein wirkt dann auf dem Papier stabil, schwingt aber im Labor unangenehm.
- Zu wenig Headroom führt zu Sättigung, obwohl das Signal selbst klein ist. Entscheidend ist nicht nur das Differenzsignal, sondern auch der Common-Mode-Bereich.
- Unsymmetrisches Layout macht selbst gute Schaltungen schlechter. Ungleiche Leiterbahnlängen, einseitige Filter oder schlecht platzierte Schutzbauteile ruinieren die Balance.
Ich prüfe deshalb nicht zuerst den nominellen Gain, sondern zuerst den gesamten Signalweg: Sensor, Leitung, Schutz, Filter, Verstärker, ADC. Wenn nur ein Glied schwach ist, bringt der beste IC wenig. Genau deshalb lohnt sich danach der Blick auf die Anwendungen, in denen sich der Aufwand wirklich auszahlt.
Wo sich der Einsatz wirklich lohnt
Ein Präzisions-Messverstärker ist nicht für jeden Verstärkerplatz die richtige Lösung. In folgenden Szenarien ist er aber oft die sauberste Wahl:
| Anwendung | Warum der Baustein passt | Worauf ich achte |
|---|---|---|
| Wheatstone-Brücken in Kraft-, Druck- und Dehnungssensoren | Das Nutzsignal ist klein, der Gleichtaktpegel kann deutlich höher liegen. | Drift, Offset und saubere Brückenspeisung. |
| Thermoelemente und RTDs | Sehr kleine Spannungen brauchen hohe Verstärkung und wenig Eigenfehler. | Niedriges Rauschen, kalte Lötstellen, Temperaturkompensation. |
| Strommessung an Versorgungspfaden | Ein kleiner Differenzabfall über dem Shunt muss trotz großem Gleichtakt messbar bleiben. | Common-Mode-Bereich, Verlustleistung und Schutz gegen Überspannung. |
| Umwelt- und Infrastrukturmonitoring an Funkstandorten | Lange Leitungen, EMV und verteilte Sensorik verlangen robuste Differenzverstärkung. | Filterung, Schirmung und gutes Erdungskonzept. |
| Industrielle Datenerfassung | Viele Kanäle müssen stabil, wiederholbar und kalibrierbar sein. | Vref, Gain-Planung und ADC-Headroom. |
Ein wichtiger Vorbehalt: Für sehr hohe Common-Mode-Spannungen auf der High-Side ist nicht jeder In-Amp die richtige Antwort. Dann ist ein dedizierter Strommessverstärker oft sinnvoller, weil er den Spannungsbereich gezielt abdeckt. Sobald klar ist, wo der Baustein passt, wird der Vergleich mit anderen Verstärkerarten deutlich einfacher.
Wie ich ihn gegenüber anderen Verstärkern abgrenze
In Projekten wird der Instrumentenverstärker gern mit dem Differenzverstärker oder einer normalen OPV-Stufe verwechselt. Das ist verständlich, aber technisch nicht gleichwertig. Die Unterschiede sind in der Praxis deutlich genug, dass ich sie immer sauber trenne:
| Lösung | Stärke | Schwäche | Sinnvoll, wenn |
|---|---|---|---|
| Einfacher Differenzverstärker | Günstig und schlicht aufgebaut | CMRR hängt stark vom Widerstands-Matching ab, Eingangsimpedanz ist begrenzt | Die Signale sind bereits sauber, kurz geführt und niederohmig |
| Instrumentenverstärker | Hohe Gleichtaktunterdrückung und hohe Eingangsimpedanz | Mehr Aufwand und oft höhere Kosten als eine Minimal-Schaltung | Sehr kleine Sensorsignale in lauter Umgebung gemessen werden sollen |
| Normale OPV-Stufe | Flexibel und oft billig | Rejiziert Gleichtaktstörungen nur schlecht und kann den Sensor belasten | Das Signal schon referenced, gefiltert und ausreichend stark ist |
Für reine Verstärkung ohne ernstes Gleichtaktproblem ist ein Instrumentenverstärker oft Overkill. Für präzise Sensorik ist er dagegen selten Luxus, sondern eher die vernünftige Basis. Wenn die Topologie klar ist, geht es im nächsten Schritt um die Schnittstelle zum ADC und um das Layout, das den Unterschied zwischen Laborwert und Feldwert macht.
Was ich bei ADC-Anbindung und Layout niemals weglasse
In einer sauberen Messkette beginne ich mit dem Ausgangsniveau. Wenn der ADC nur 0 bis 3,3 V akzeptiert, setze ich Vref meist in die Mitte des Bereichs, also auf 1,65 V. Bei 0 bis 5 V sind 2,5 V ein naheliegender Startpunkt. So bleibt genug Platz nach oben und unten, ohne dass die Nutzinformation unnötig zusammengedrückt wird.
Danach prüfe ich die praktische Integration:
- Die Eingänge symmetrisch führen, damit Störungen nicht nur auf einer Seite einkoppeln.
- Filterbauteile paarweise identisch platzieren, damit kein neues Ungleichgewicht entsteht.
- Die Versorgung eng abblocken, weil Präzisionsverstärker auf saubere Rails empfindlich reagieren.
- Gain nur so hoch wie nötig wählen, weil jedes unnötige dB den Headroom und oft auch die Bandbreite kostet.
- Grenzfälle simulieren, also maximale Gleichtaktspannung, maximale Differenzspannung und Temperaturdrift zusammen betrachten.
Ich achte außerdem darauf, ob der Sensor über Kabel kommt oder direkt auf der Platine sitzt. Bei langen Leitungen gewinnen Schirmung, Schutzbeschaltung und symmetrische Filterung spürbar an Bedeutung. Genau an diesem Punkt trennt sich eine theoretisch gute Schaltung von einer robusten Lösung für den Außeneinsatz.
Was in einer robusten Messkette am meisten zählt
Wenn ich eine Messkette in der Praxis bewerte, schaue ich am Ende auf drei Dinge: Wie sauber ist die Differenz wirklich, wie groß ist der störende Gleichtaktanteil und wie viel Reserve bleibt am Ausgang noch übrig. Diese Reihenfolge ist meist wichtiger als die Frage, ob das Datenblatt ein paar dB mehr CMRR verspricht. Ein guter Messverstärker macht nicht nur ein Signal größer, sondern das gesamte System verlässlicher.
- Die beste Verstärkung nützt nichts, wenn der Eingangsbereich zu klein ist.
- Die beste Unterdrückung verliert ihren Wert, wenn das Layout die Symmetrie zerstört.
- Die beste ADC-Anbindung scheitert, wenn Vref falsch gesetzt oder zu wenig Headroom eingeplant ist.
Für mich ist das die eigentliche Stärke dieses Schaltungstyps: Er verbindet Präzision mit Praktikabilität, solange Sensor, Leitung, Verstärker und ADC als ein gemeinsames System gedacht werden. Wer genau dort sorgfältig plant, bekommt nicht nur saubere Laborwerte, sondern auch belastbare Messergebnisse im Feld.
