Ein Silizium-Photomultiplier, im Englischen silicon photomultiplier genannt, ist für mich ein Bauteil an der Schnittstelle zwischen Photonik und Elektronik: klein, schnell und empfindlich genug, um selbst einzelne Photonen zu erfassen. In diesem Artikel ordne ich ein, wie der Detektor funktioniert, welche Kenngrößen in der Praxis wirklich zählen und wann er gegenüber APD oder PMT die bessere Wahl ist. Außerdem zeige ich, worauf ich bei Auslegung, Temperatur und Ausleseschaltung achte, damit aus der Theorie ein belastbarer Messaufbau wird.
Die wichtigsten Punkte zu SiPMs auf einen Blick
- Ein SiPM ist ein Solid-State-Detektor, der sehr schwache Lichtsignale bis hinunter zu einzelnen Photonen erfassen kann.
- Im Inneren arbeiten viele Mikrozellen parallel; jede Zelle verhält sich wie ein kleiner Geiger-Modus-Detektor mit Quench-Widerstand.
- Die wichtigsten Praxiswerte sind Gain, Photon Detection Efficiency, Dark Count Rate, Crosstalk, Afterpulsing und Temperaturverhalten.
- Moderne Bausteine arbeiten oft mit weniger als 30 V Bias-Spannung, also deutlich einfacher als klassische Photomultiplier.
- Der größte Fehler in der Praxis ist fast immer eine zu optimistische Bewertung von Temperaturdrift, Rauschen oder Sättigung.
Warum der Detektor in der Elektronik so interessant ist
Ich sehe den SiPM als einen der spannendsten Photodetektoren überhaupt, weil er zwei Dinge verbindet, die früher schwer zusammenzubringen waren: die Empfindlichkeit eines sehr hochwertigen Lichtzählers und die Robustheit eines Halbleiterbauteils. Er reagiert auf extrem schwache Lichtpulse, liefert aber trotzdem ein elektrisches Signal, das sich in realen Schaltungen gut weiterverarbeiten lässt.
Der eigentliche Reiz liegt im Betrieb nahe an der Einphotonen-Grenze. Ein einzelnes Photon kann eine Mikrozelle auslösen, und aus diesem Ereignis entsteht ein messbarer Stromimpuls mit sehr hohem Verstärkungsfaktor. Typische Verstärkungen liegen im Bereich von 105 bis 107; genau deshalb lässt sich so ein Detektor auch für Anwendungen nutzen, bei denen das Lichtniveau kaum noch mit klassischen Fotodioden sauber erfassbar ist.
Für die Elektronik ist das wichtig, weil man hier nicht nur einen optischen Sensor betrachtet, sondern ein Bauteil mit klaren Randbedingungen: Bias-Spannung, Rauschverhalten, Temperaturdrift und Auslesebandbreite bestimmen das Ergebnis stärker, als viele Einsteiger erwarten. Wer das versteht, kann das Bauteil gezielt einsetzen, statt sich von spektakulären Datenblattwerten blenden zu lassen. Genau deshalb lohnt sich der Blick ins Innere.
Wenn das Grundprinzip sitzt, wird schnell klar, warum der innere Aufbau so stark über das Verhalten entscheidet.
So ist der Detektor innen aufgebaut

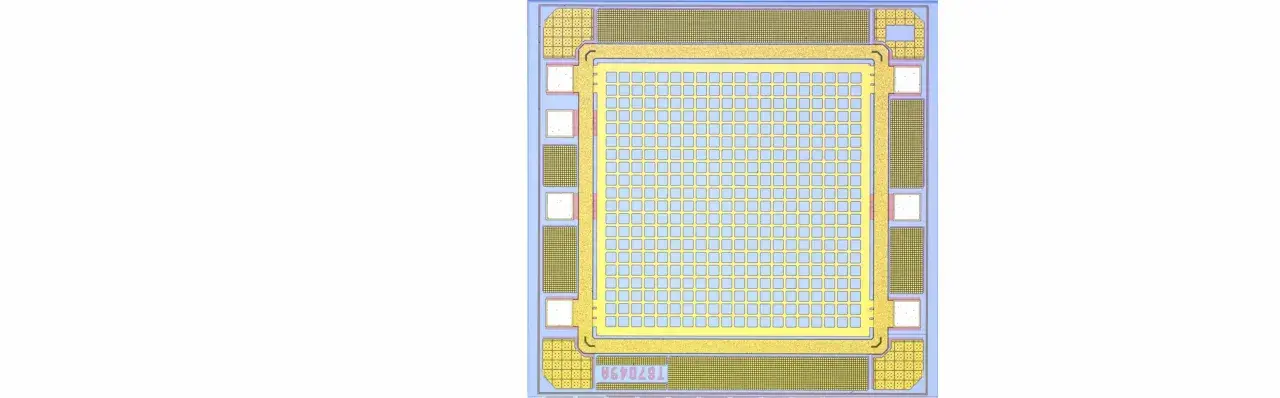

Ein SiPM besteht nicht aus einer einzelnen großen Lichtzelle, sondern aus vielen kleinen Mikrozellen, die parallel geschaltet sind. Jede Mikrozelle enthält im Kern eine Single-Photon-Avalanche-Diode, also eine SPAD, plus einen Quench-Widerstand. Genau dieser Widerstand beendet den Lawinendurchbruch nach einem Photonenevent und bringt die Zelle wieder in den Bereitschaftszustand zurück.
Das praktische Bild dahinter ist simpel: Trifft Licht auf eine Mikrozelle, läuft sie im Geiger-Modus. Das heißt, sie arbeitet oberhalb ihrer Durchbruchsspannung und verhält sich für kurze Zeit fast wie ein binärer Schalter. Aus einem einzelnen Trigger entsteht ein definierter Puls. Werden mehrere Zellen gleichzeitig ausgelöst, addieren sich die Pulse am Ausgang. So entsteht aus vielen kleinen Binärereignissen ein analog interpretierbares Signal.
Die Mikrozellgröße liegt je nach Baustein typischerweise zwischen 10 und 100 µm, die aktive Fläche oft zwischen 1 und 6 mm2. Das ist in der Praxis wichtig, weil größere Mikrozellen zwar mehr Ladung pro Ereignis liefern können, aber die Gesamtzahl der Zellen sinkt und damit auch der nutzbare Dynamikbereich. Ich achte deshalb immer darauf, ob ein Baustein eher auf maximale Empfindlichkeit oder eher auf höhere Zählreserve optimiert wurde.
Ein zweiter Punkt ist die Übervoltung, also der Abstand zwischen Bias-Spannung und Durchbruchsspannung. Sie ist der zentrale Stellhebel des SiPM. Mehr Übervoltung erhöht meist Gain und Photon Detection Efficiency, bringt aber auch mehr Crosstalk, mehr Nachrauschen und oft höhere Dark Counts mit sich. Genau an dieser Stelle trennt sich der saubere Aufbau von einer hübschen Datenblatt-Zahl, denn Kennwerte reagieren stark auf Bias und Temperatur.Welche Kennwerte ich zuerst prüfe
Wenn ich einen SiPM bewerte, beginne ich nicht mit der Empfindlichkeit allein. Ich schaue mir zuerst an, wie ausgewogen das Gesamtsystem aus Empfindlichkeit, Rauschen und Timing ist. Erst diese Kombination zeigt, ob ein Detektor im echten Aufbau stabil arbeitet oder nur unter Idealbedingungen gut aussieht.
| Kennwert | Was er in der Praxis bedeutet | Worauf ich achte |
|---|---|---|
| Gain | Typisch etwa 105 bis 107; beschreibt, wie stark ein einzelnes Photon verstärkt wird | Genug Verstärkung für saubere Auslese, aber nicht auf Kosten unnötig hoher Störanteile |
| Photon Detection Efficiency | Wie wahrscheinlich ein Photon tatsächlich ein nutzbares Signal erzeugt; moderne Bausteine erreichen im sichtbaren Blau teils 40 % bis 50 % | Wellenlänge des Nutzsignals muss zum Detektor passen |
| Dark Count Rate | Fehlereignisse ohne einfallendes Licht; aktuelle Familien liegen je nach Bauform im Bereich von etwa 30 bis 50 kHz/mm2 | Besonders kritisch bei sehr schwachen Signalen und bei hoher Temperatur |
| Crosstalk | Eine Mikrozelle löst benachbarte Zellen mit aus; das verfälscht Zählung und Amplitude | Wird mit steigender Übervoltung meist stärker |
| Afterpulsing | Verzögerte Folgepulse durch eingefangene Ladungsträger | Relevant, wenn Timing und Zähltreue wichtig sind |
| Bias und Temperatur | Viele aktuelle SiPMs arbeiten unter 30 V Bias-Spannung; eine aktuelle Produktfamilie nennt etwa 21,5 mV/°C Temperaturstabilität | Ohne Kompensation driftet die Verstärkung mit der Umgebung |
Die wichtigste praktische Erkenntnis ist für mich immer dieselbe: Mehr Übervoltung verbessert nicht einfach nur alles. Sie hebt zwar die Ausbeute pro Photon, verschiebt aber auch das Rauschniveau und erhöht die Gefahr von Fehlzählungen. Wer den Sweet Spot nicht testet, sondern nur schätzt, verliert in der Messung schnell mehr, als er gewinnt.
Mit diesen Kennzahlen im Kopf lässt sich der Vergleich zu APD und PMT deutlich nüchterner führen.
Wie sich SiPM, APD und PMT praktisch unterscheiden
In Projekten wird der SiPM oft gegen zwei andere Klassen gestellt: Avalanche Photodiode und Photomultiplier Tube. Rein theoretisch kann jede dieser Technologien Licht detektieren, praktisch unterscheiden sie sich aber deutlich in Betrieb, Robustheit und Auslese.
| Merkmal | SiPM | APD | PMT |
|---|---|---|---|
| Einphotonen-Eignung | Sehr gut | Je nach Aufbau und Verstärkung möglich, aber weniger direkt | Sehr gut |
| Betriebsspannung | Oft unter 30 V | Deutlich höher als bei einer einfachen Fotodiode | Sehr hoch |
| Magnetfeld-Empfindlichkeit | Niedrig | Niedrig | Hoch |
| Mechanische Robustheit | Hoch | Hoch | Eher gering |
| Signalcharakter | Viele Mikrozellen liefern ein summiertes analoges Signal | Kontinuierliche Verstärkung einer einzelnen Halbleiterstruktur | Sehr hohe Verstärkung in einer Vakuumröhre |
| Stärken | Kompakt, robust, timingstark | Einfacher als PMT, gut für bestimmte lineare Messungen | Extrem empfindlich, bewährt bei sehr schwachem Licht |
| Schwächen | Sättigung, Crosstalk, Temperaturabhängigkeit | Oft weniger komfortabel bei schwächstem Licht | Groß, empfindlich, Hochspannung nötig |
Für mich ist die Entscheidung meist ziemlich klar, sobald die Randbedingungen feststehen. Wenn ich kleine Bauform, gute Timing-Eigenschaften und Unempfindlichkeit gegen Magnetfelder brauche, ist der SiPM oft die vernünftigste Wahl. Wenn ich dagegen extreme Dynamik oder eine sehr spezielle Laborumgebung habe, kann ein anderer Detektor sinnvoller sein. Genau deshalb sollte man nie nur auf die reine Empfindlichkeit schauen, sondern immer auf das Gesamtpaket.
Von dort ist es nur ein Schritt zur Frage, wo der Detektor im echten Projekt tatsächlich Sinn ergibt.
Wo SiPMs in der Praxis punkten
Die wichtigsten Einsatzfelder sind überall dort zu finden, wo Licht sehr schwach ist oder sehr präzise getimt werden muss. Ich würde den SiPM nicht als Nischenteil bezeichnen, eher als Spezialist für Situationen, in denen klassische Sensoren an ihre Grenzen kommen.
- LiDAR und 3D-Ranging - schwache Rückreflexionen von weit entfernten oder schlecht reflektierenden Zielen lassen sich besser auswerten, wenn der Detektor hohe Verstärkung und gutes Timing mitbringt.
- Medizinische Bildgebung - etwa in PET-Systemen, wo einzelne Lichtblitze im Szintillator präzise erfasst werden müssen.
- Strahlungs- und Sicherheitsmessung - hier sind robuste Halbleiterbauteile mit Einphotonenfähigkeit oft im Vorteil.
- Biophotonik und Flow Cytometry - sehr geringe Lichtmengen und kurze Impulse verlangen saubere Signalqualität.
- Infrastruktur- und Vermessungsanwendungen - bei Tunnelinspektion, Brückenvermessung oder Trassenmonitoring ist ein SiPM dort spannend, wo schwache optische Rücksignale und schnelle Messzyklen zusammenkommen.
Gerade im Infrastrukturkontext gefällt mir der Baustein, weil er auf kompakte, mobile und oft auch rauere Messaufbauten passt. Er braucht keine fragile Vakuumtechnik, verträgt sich gut mit modernen Elektronikplattformen und lässt sich in Sensor-Frontends integrieren, die vor Ort nicht perfekt klimatisiert sind. Das ist in der Praxis oft mehr wert als ein letzter Prozentpunkt Laborleistung.
Erst wenn Einsatz und Randbedingungen klar sind, lohnt der Blick auf die Auslegung in der Schaltung.
Worauf ich bei Auslegung und Inbetriebnahme achte
Ein SiPM ist empfindlich, aber nicht unkompliziert. Wer ihn sauber einsetzen will, muss die Ausleseelektronik und die Umgebung mitdenken. Ich prüfe deshalb immer zuerst fünf Punkte: Wellenlänge, Temperatur, Bias, Dynamik und Störlicht.
- Wellenlänge passend wählen - die Empfindlichkeit ist nicht über das gesamte Spektrum gleich. Viele aktuelle Geräte sind im blauen Bereich besonders stark, während andere Varianten gezielt UV- oder Rotempfindlichkeit unterstützen.
- Übervoltung stabil halten - schon kleine Spannungsänderungen verändern Gain und Zählverhalten. Temperaturkompensation ist kein Luxus, sondern oft Pflicht.
- Temperatur sauber behandeln - wenn die Sperrspannung mit der Temperatur driftet, verschiebt sich die Übervoltung. Manche Hersteller geben dafür eine Kompensation im Bereich von rund 21,5 mV/°C an, und genau solche Werte sind in echten Designs relevant.
- Front-End-Bandbreite passend wählen - zu langsam und die Pulse verschmieren, zu schnell und das Rauschen dominiert. Für Timing-Anwendungen sind schnelle Ausgänge oder separate Fast-Terminals oft ein echter Vorteil.
- Sättigung realistisch einplanen - weil jede Mikrozelle erst nach dem Entladen und Wiederaufladen erneut reagieren kann, ist die Zahl der gleichzeitig messbaren Photonen begrenzt.
- Optische Abschirmung ernst nehmen - Streulicht oder Umgebungslicht kann einen empfindlichen Aufbau sofort ruinieren, selbst wenn die Schaltung elektrisch sauber ist.
Ich achte außerdem auf die Auswertung im unteren Signalbereich. Bei sehr kleinen Lichtmengen hilft eine saubere Schwelle, aber sie darf nicht so hoch liegen, dass echte Einphotonenereignisse verloren gehen. Deshalb teste ich in der Regel nicht nur den Nominalpunkt, sondern mehrere Betriebspunkte rund um die geplante Arbeitslage. So sieht man schnell, ob das System robust ist oder nur in einem engen Fenster funktioniert.
Am Ende bleibt die Frage, welche Trends 2026 wirklich relevant sind und welche nur gut klingen.
Was ich für 2026 als wichtigste Entwicklung sehe
Der technische Trend ist aus meiner Sicht klar: bessere Rauschwerte, schnellere Ausgänge, kompaktere Packages und stabilere Temperaturkennlinien. Das macht die Bausteine nicht automatisch einfach, aber deutlich praxistauglicher als frühe Generationen. Besonders wichtig ist, dass sich die Lücke zwischen Laborleistung und Feldbetrieb weiter schließt.
Wenn ich ein Projekt heute bewerte, verlasse ich mich deshalb nicht auf das schönste Peak-Signal im Datenblatt. Ich frage zuerst, ob der Detektor bei meiner Wellenlänge, meiner Temperatur und meiner Geometrie noch sauber arbeitet. Genau dort entscheidet sich, ob ein SiPM ein eleganter Spezialist ist oder nur ein teures Bauteil mit beeindruckender Theorie. Für die meisten realen Messaufgaben gilt: Die beste Wahl ist nicht der empfindlichste Detektor auf dem Papier, sondern derjenige, der unter echten Bedingungen stabil, reproduzierbar und gut auslesbar bleibt.
Wer dieses Prinzip beachtet, holt aus dem Bauteil deutlich mehr heraus als mit reinem Kennzahlenvergleich. Und genau das ist für mich der Punkt, an dem aus einem sensiblen Photodetektor ein verlässliches Werkzeug für Elektronik, Messtechnik und Infrastrukturüberwachung wird.
