In differenziellen Leitungen entscheidet der Gleichtakt oft darüber, ob ein Signal im Feld stabil ankommt oder in Störungen untergeht. Der Begriff common mode beschreibt dabei den Spannungsanteil, der auf beiden Leitern gegen eine Referenz gleichzeitig anliegt, während die eigentliche Information in der Differenz steckt. Genau deshalb ist das Thema für Datenleitungen, Messschaltungen und robuste Infrastrukturverbindungen so wichtig.
Die wichtigsten Punkte in Kürze
- Gleichtakt bedeutet: Beide Leiter eines Paares tragen eine Spannung gegenüber einer Referenz, das Nutzsignal entsteht aus ihrer Differenz.
- Die häufigsten Ursachen sind Erdpotenzialunterschiede, Einkopplung von Störungen, lange Leitungen und asymmetrische Leiterführung.
- RS-485 ist ein typisches Feldbeispiel: Der Standard toleriert einen großen Gleichtaktbereich von -7 V bis +12 V.
- Hohe CMRR-Werte helfen nur innerhalb des zulässigen Eingangsbereichs des Bausteins.
- Saubere Twisted-Pair-Führung, passende Terminierung, ein durchdachtes Schirmkonzept und gegebenenfalls Isolation senken Ausfälle deutlich.
- Bei der Messung zählt nicht nur die Spannung zwischen den Leitern, sondern auch deren Verhalten gegen Masse.
Was Gleichtakt in einer differenziellen Leitung wirklich bedeutet
Ich trenne in der Praxis immer zwei Ebenen: das Differenzsignal trägt die Nutzinformation, der Gleichtaktanteil ist die gemeinsame Spannung beider Leiter gegen eine Referenz. Formal lässt sich das so schreiben: Vcm = (V+ + V-)/2 und Vdiff = V+ - V-. Ein idealer Empfänger ignoriert Vcm weitgehend und wertet nur Vdiff aus.
Genau darin liegt der technische Vorteil differenzieller Übertragung. Wenn beide Adern nahezu gleich gestört werden, hebt der Empfänger den Störanteil aus, statt ihn direkt mitzunehmen. Das funktioniert aber nur dann sauber, wenn das Paar wirklich symmetrisch ist und der Eingang des Empfängers den vorhandenen Gleichtakt überhaupt verarbeiten darf.
| Begriff | Was er beschreibt | Warum er wichtig ist |
|---|---|---|
| Differenzsignal | Spannungsunterschied zwischen Plus- und Minusleitung | Trägt die eigentliche Information |
| Gleichtaktspannung | Mittlerer Spannungswert beider Leiter gegen Referenz | Belastet den Empfänger und sein Eingangsfenster |
| Gleichtaktunterdrückung | Fähigkeit, gemeinsamen Anteil auszublenden | Entscheidet über die Störfestigkeit |
Damit ist der Begriff sauber eingeordnet. Entscheidend wird er aber erst, wenn reale Kabel, reale Massen und reale Störungen ins Spiel kommen, und genau dort beginnt die eigentliche Arbeit.
Wo der Gleichtakt im Feld herkommt
Im Labor sieht ein Paar oft perfekt aus, draußen auf der Anlage selten. Gleichtakt entsteht typischerweise durch Erdpotenzialunterschiede, durch kapazitive oder induktive Einkopplung, durch HF-Störer in der Umgebung und durch Leitungswiderstände, die über längere Strecken Spannungen verschieben. Je länger das Kabel und je rauer die Umgebung, desto eher wächst der gemeinsame Spannungsanteil mit.
Für Telekommunikations- und Infrastrukturprojekte ist das besonders relevant. In Verteilschränken, Außenstationen, Überwachungsleitungen oder Remote-Knoten treffen häufig unterschiedliche Bezugspotenziale aufeinander, dazu kommen Schaltregler, Motoren, Funkfelder und gelegentlich auch einfach ungünstige Kabelführungen. Ein sauberer Differenzempfänger kann einiges davon kompensieren, aber kein System ist gegen grobe Asymmetrie immun.
- Erdpotenzialunterschiede: Zwei Geräte sehen dieselbe Masse nicht immer auf demselben Spannungsniveau.
- Kapazitive Einkopplung: Benachbarte Leitungen oder lange Parallelführungen koppeln Störungen ein.
- Induktive Einkopplung: Lastströme und Schaltvorgänge erzeugen magnetische Störungen in der Umgebung.
- Leitungswiderstand: Auf langen Strecken verschiebt schon kleiner Strom einen Teil des Bezugspotenzials.
Twisted Pair hilft hier nicht, weil es hübsch aussieht, sondern weil beide Adern möglichst ähnlich gestört werden. Genau diese Symmetrie ist die Grundlage dafür, dass der Empfänger den Gleichtakt später wirklich unterdrücken kann.
Warum CMRR und zulässiger Eingangsbereich zusammengehören
Die größte Fehlannahme, die ich immer wieder sehe: Ein hoher CMRR löst automatisch jedes Problem. Das stimmt nicht. CMRR beschreibt, wie gut ein Baustein gemeinsame Störungen unterdrückt, aber der Baustein muss den vorhandenen Gleichtakt überhaupt erst innerhalb seines zulässigen Eingangsfensters sehen können. Erst dann kann die Unterdrückung greifen.
Zur Einordnung: 90 dB CMRR bedeutet grob, dass aus 1 V Gleichtakt nur noch rund 32 µV Restfehler werden. Bei 120 dB ist der Rest noch einmal um den Faktor 100 kleiner. In der Praxis ist das beeindruckend, aber es hilft nur, wenn die Eingänge nicht schon außerhalb ihres erlaubten Bereichs liegen.
RS-485 als realistisches Beispiel
RS-485 ist das klassische Feldbeispiel für robuste differenzielle Kommunikation. Der Standard toleriert einen gemeinsamen Spannungsbereich von -7 V bis +12 V, weil in echten Anlagen die Erdbezüge nicht ideal gleich sind. Das ist kein theoretisches Detail, sondern der Puffer, der Leitungen in langen Kabelwegen, in Außenstationen und in verteilten Schaltschränken erst zuverlässig macht.
Wenn die Umgebung rauer wird, reichen Standard-Transceiver aber nicht immer aus. Dann lohnt sich der Blick auf Bausteine mit erweitertem Gleichtaktbereich, höherer Störfestigkeit und sauberem Fail-Safe-Verhalten. Ich würde dabei immer zuerst prüfen, ob das Problem wirklich am Datentempo liegt oder ob die Busspannung schlicht zu weit aus dem erlaubten Bereich driftet.
Wie ich Gleichtakt sauber messe
Bei der Messung ist der häufigste Fehler, nur den Spannungsunterschied zwischen den beiden Leitern anzusehen und den Bezug zur Masse zu ignorieren. Ich messe deshalb in zwei Schritten: zuerst die Differenz zwischen den Leitern, dann jede Ader gegen die lokale Referenz. Erst wenn beide Bilder zusammenpassen, wird die Diagnose belastbar.
- Ich prüfe das Differenzsignal direkt zwischen den beiden Leitern.
- Danach messe ich jede Ader gegen den lokalen Bezugspunkt.
- Bei hohen Frequenzen gleiche ich Kanalverzögerungen ab, sonst verfälscht der Messaufbau das Ergebnis.
- Ich kontrolliere, ob die Sonde selbst den Gleichtaktbereich überhaupt verkraftet.
Eine Differenzsonde ist dafür meist die sauberste Lösung. Zwei Oszilloskopkanäle funktionieren auch, aber nur, wenn ich sauber de-skewe und die Masseführung des Messaufbaus im Griff habe. Sonst messe ich am Ende eher die Eigenheiten des Messgeräts als die des Systems.
Lesen Sie auch: LC-Schwingkreis verstehen - Resonanzfrequenz & Anwendung meistern
Die häufigsten Messfehler
Zu kurze Masseleitungen, unsaubere Bezugspunkte und ein zu kleiner Common-Mode-Bereich der Sonde sind Klassiker. Ein weiteres Problem ist, dass manche Signale erst bei Last oder im Sendebetrieb kippen, im Leerlauf aber völlig normal aussehen. Deshalb bewerte ich Feldsysteme nie nur im Stillstand, sondern immer auch unter realer Last und mit aktivem Datenverkehr.
Welche Gegenmaßnahmen in der Praxis wirklich helfen
Ich behandle Gleichtakt nicht als Randnotiz, sondern als Designgröße. Die wirksamsten Gegenmaßnahmen sind meist unspektakulär: symmetrische Leiterführung, passende Terminierung, ein belastbares Schirmkonzept, saubere Trennung von Signal- und Leistungswegen und, wo nötig, galvanische Trennung. Das ist weniger glamourös als ein schneller Bausteinwechsel, aber deutlich zuverlässiger.
| Maßnahme | Wirkung | Wann sie hilft | Grenze |
|---|---|---|---|
| Twisted Pair und matched routing | Reduziert Asymmetrien und Einkopplung | Bei langen Leitungen und störreicher Umgebung | Hilft nicht gegen massive Erdpotenzialunterschiede |
| Saubere Terminierung | Verhindert Reflexionen und hält die Übertragung ruhig | Bei schnelleren Datenraten und längeren Leitungen | Behebt keinen zu großen Gleichtaktbereich |
| Common-Mode-Choke | Erhöht die Dämpfung für gemeinsame Störungen | Bei EMV-belasteten Leitungen | Nur sinnvoll, wenn die Symmetrie erhalten bleibt |
| Galvanische Trennung | Unterbricht Masseschleifen | Bei getrennten Erdbezügen und Außenanlagen | Erhöht Aufwand, Kosten und Platzbedarf |
| Breiter Eingangsbereich des Transceivers | Toleriert größere Spannungsverschiebungen | Bei robusten Feldnetzen und langen Strecken | Nur innerhalb der absoluten Grenzwerte wirksam |

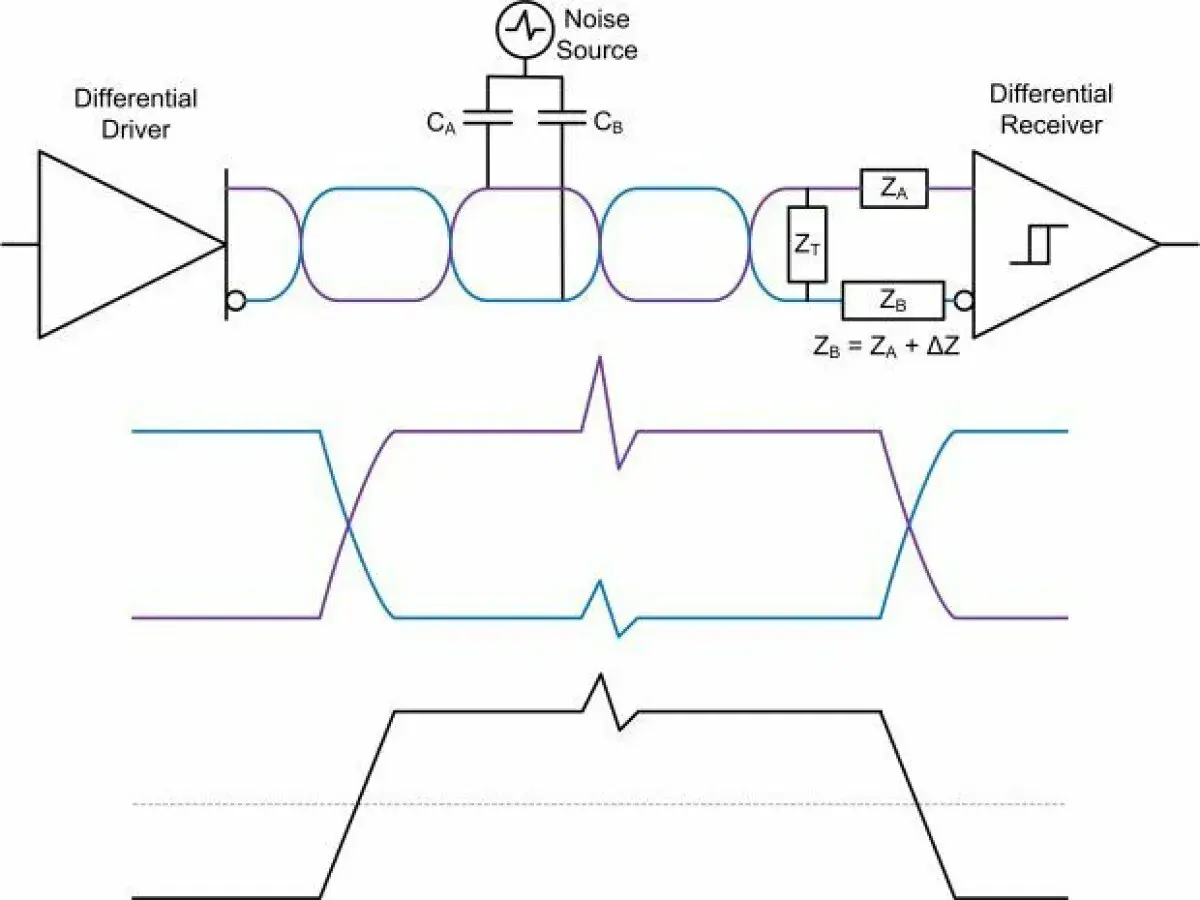

Wichtig ist noch ein Detail, das oft unterschätzt wird: Ein unsymmetrischer Filter kann aus Gleichtaktstörung plötzlich Gegentaktstörung machen. Deshalb müssen RC-Glieder, Schutzbeschaltungen und Schirme auf beiden Adern möglichst gleich aussehen. Wenn die Symmetrie verloren geht, sinkt die Störfestigkeit schneller, als viele Layouts auf den ersten Blick erkennen lassen.
Was das für Telekommunikation und Infrastrukturprojekte bedeutet
Für Netzwerke in Außenanlagen, Remote-Knoten, Energieverteilungen und Überwachungsstrecken ist Gleichtakt kein akademisches Thema, sondern ein Verfügbarkeitsfaktor. In solchen Umgebungen treffen längere Leitungen, Temperaturwechsel, Feuchtigkeit, unterschiedliche Erdbezüge und oft auch knappe Wartungsfenster zusammen. Ich würde dort immer so planen, als käme die nächste Störung früher als erwartet.
Genau hier passt die Perspektive von Timor-Leste-DX.de gut: Wer Konnektivität, Infrastruktur und Telekommunikation in der Region betrachtet, braucht nicht nur funktionierende Hardware, sondern robuste Signalführung. Ein System, das im Labor knapp funktioniert, ist im Feld meist zu fragil. Ein paar Volt Reserve im Gleichtaktbereich, eine saubere Masse- und Schirmstrategie und ein Transceiver mit echter Robustheit sind oft mehr wert als eine rein theoretisch schnellere Lösung.
Wenn ich Projekte bewerte, frage ich zuerst nicht nach der maximalen Bitrate, sondern nach Leitungsweg, Erdung, Störeinflüssen und Wartbarkeit. Diese Reihenfolge ist nüchtern, aber sie spart später genau die Ausfälle, die im Feld am teuersten sind.
Worauf ich bei Feldinstallationen zuerst achte
- Das Leiterpaar muss über die gesamte Strecke symmetrisch geführt werden.
- Der reale Gleichtaktbereich am Empfänger muss zum Transceiver passen, nicht nur der Datenwert auf dem Papier.
- Schirmung und Erdung brauchen ein klares Konzept, sonst erzeugen sie neue Schleifen.
- Filter und Schutzbeschaltungen müssen auf beiden Adern möglichst gleich sein.
- Bei getrennten Baugruppen ist Isolation oft günstiger als spätere Fehlersuche.
Wenn diese Punkte stimmen, wird aus einem empfindlichen Link eine belastbare Verbindung, und genau das braucht man in echten Infrastrukturprojekten. Ich sehe Gleichtakt deshalb nicht als Störgröße, sondern als Prüfstein dafür, ob ein Design nur elektrisch funktioniert oder auch im Feld dauerhaft trägt.
