Leistungsmessung in der Elektronik - Fehler vermeiden & richtig messen

In der Elektronik entscheidet eine saubere Leistungsanalyse oft darüber, ob ein Netzteil stabil läuft, ein Akku realistisch dimensioniert ist oder ein Wandler im Grenzbereich noch sauber arbeitet. Bei der power measurement geht es nicht nur um Watt, sondern um die gesamte Messkette: Spannungsabgriff, Stromerfassung, Bandbreite und Auswertung. Genau darum geht es hier: welche Größen wirklich zählen, welche Instrumente wofür taugen und wie sich typische Fehler vermeiden lassen.

Was bei der Leistungsmessung in der Elektronik wirklich zählt

Der erste Denkfehler ist fast immer derselbe: Viele setzen Leistung mit U mal I gleich und glauben, damit sei alles erledigt. Das stimmt für einfache Gleichstromfälle oft noch halbwegs sauber, zum Beispiel bei einer Batterie, einem Widerstand oder einer klar definierten DC-Last. Sobald aber eine Schaltung schaltet, puffert, taktet oder Strom und Spannung nicht mehr in Phase sind, reicht diese Kurzform nicht mehr aus.

Im Wechselstromfall unterscheide ich zwischen Wirkleistung, Scheinleistung und Blindleistung. Die Wirkleistung ist das, was wirklich in Wärme, Bewegung oder Nutzarbeit landet. Die Scheinleistung beschreibt dagegen das gesamte elektrische „Paket“ aus Spannung und Strom. Dazwischen liegt die Blindleistung, also Energieanteile, die zwischen Quelle und Last hin- und herpendeln, ohne dauerhaft Arbeit zu verrichten. Genau deshalb sind Leistungsfaktor und Phasenlage in der Praxis so wichtig, gerade bei Schaltnetzteilen, Motorantrieben oder Umrichtern.

Bei verzerrten Wellenformen, wie sie in modernen Netzteilen oder in der Leistungselektronik üblich sind, wird es noch anspruchsvoller. Dann braucht man echte RMS-Werte und eine Auswertung, die die momentane Leistung über die Zeit erfasst. Ich schaue in solchen Fällen nicht nur auf einen Zahlenwert, sondern auf das Verhalten der Kurve: Spitzen, Einbrüche, Einschwingvorgänge und Oberwellen erzählen meist mehr als ein einzelner Mittelwert. Damit wird auch klar, warum die Auswahl der Messmethode so viel entscheidet. Genau dort setze ich im nächsten Schritt an.

Welche Messmethoden sich in der Praxis bewährt haben

Es gibt nicht die eine perfekte Methode, sondern nur die passende für den jeweiligen Zweck. Für eine schnelle Plausibilitätsprüfung genügt etwas anderes als für eine Effizienzkurve oder eine Abnahmemessung. In der Elektronik arbeite ich vor allem mit vier Ansätzen, die sich je nach Stromhöhe, Dynamik und Genauigkeit unterschiedlich gut eignen.

In der Praxis ist der Shunt mein Standard für boardnahe Messungen, wenn ich den Strom direkt und mit guter zeitlicher Auflösung sehen will. Eine Stromzange ist dafür besser, wenn ich schnell an ein Kabel oder eine Versorgung heran muss, ohne die Schaltung umzubauen. Ein Power-Analyzer wiederum ist dann stark, wenn ich nicht nur einen Augenblick, sondern das elektrische Gesamtbild sehen will, also inklusive harmonischer Verzerrung, Leistungsfaktor und Effizienz. Welche dieser Optionen am meisten Sinn ergibt, hängt aber immer vom Messziel ab. Genau das trenne ich als Nächstes in der Geräteauswahl sauber auf.

Welches Messgerät wann die beste Wahl ist

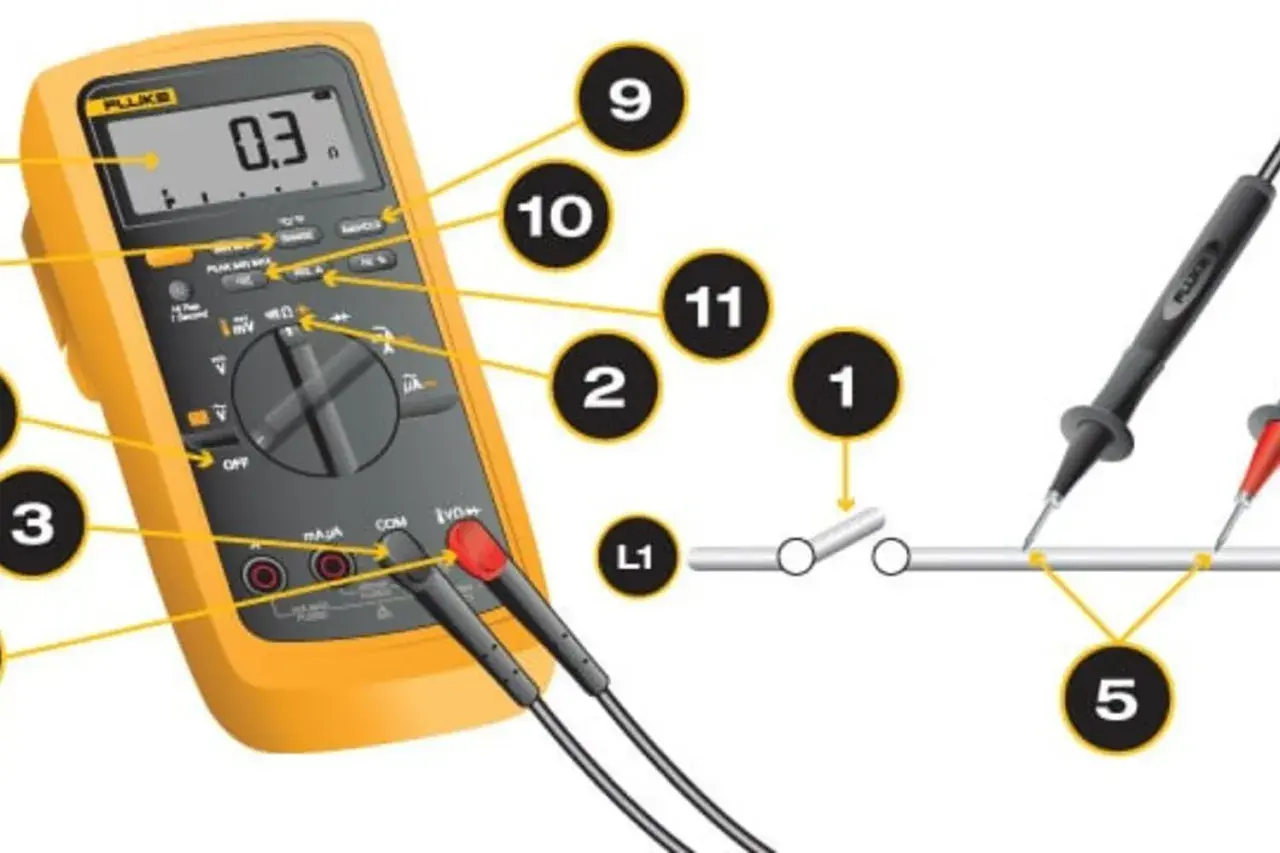

Für den schnellen Überblick nehme ich oft nicht gleich das teuerste Gerät, sondern das, das die Frage mit der geringsten Komplexität beantwortet. Ein Multimeter ist hervorragend für stabile Gleichstromwerte, aber es zeigt mir keine Einschaltspitzen, keine Ripple-Anteile und keine Dynamik. Ein Oszilloskop ist in solchen Momenten deutlich stärker, weil es die Leistung über die Zeit sichtbar macht. Ein Power-Analyzer ist die richtige Wahl, wenn Effizienz, Oberwellen oder Leistungsfaktor verlässlich bestimmt werden sollen.

Wenn ich etwa den Verbrauch eines Routers, eines Funkmoduls oder einer kleinen Basisstation prüfe, reicht ein Multimeter selten allein. Dann will ich oft sehen, wie sich der Strom beim Senden, beim Schlafmodus oder beim Hochfahren verändert. Bei einer USV, einem Netzteil oder einem dreiphasigen Einspeisepunkt ist dagegen ein Power-Analyzer meist die vernünftigere Wahl, weil er die elektrische Realität vollständiger abbildet. Aus dieser Auswahl ergibt sich direkt die Frage, wie man den Messaufbau so baut, dass das Ergebnis auch belastbar bleibt.

So baue ich ein sauberes Messsetup auf

Ein gutes Messsetup beginnt nicht mit dem Kabel, sondern mit dem Ziel. Ich frage zuerst: Will ich Durchschnittsleistung, Spitzenleistung, Energie über Zeit, Wirkungsgrad oder den Leistungsfaktor sehen? Erst wenn das klar ist, wähle ich Messpunkt, Sensor und Bandbreite. Gerade bei Elektronik auf Platinenebene ist das entscheidend, weil ein falscher Messpunkt die gesamte Aussage verschiebt.

1. Ich definiere die Zielgröße: Leistung, Energie, Peak, Ripple, Effizienz oder Phasenverschiebung.
2. Ich setze den Messpunkt dort, wo der Wert technisch sinnvoll ist, etwa am Eingang eines Wandlers, hinter einem Akkupfad oder an der Last.
3. Ich entscheide, ob ein Shunt, eine Stromzange oder ein Differentialtastkopf besser passt.
4. Ich achte auf Bandbreite und Abtastrate, damit schnelle Schaltvorgänge nicht geglättet oder verschluckt werden.
5. Ich halte Leitungen kurz, Schleifen klein und Masseführungen sauber, damit keine Zusatzinduktivität das Ergebnis verfälscht.
6. Ich gleiche das System ab, prüfe Nullpunkt und Offset und verifiziere die Messung mit einer bekannten Last.
7. Ich messe nicht nur einen Moment, sondern auch Startvorgänge, Lastsprünge und den Verhalten über längere Zeit.

Bei Infrastruktur- und Telekommunikationssystemen ist dieser letzte Punkt oft der wichtigste. Ein Outdoor-Router, ein PoE-Switch oder ein solarversorgter Funkknoten verhält sich im Leerlauf ganz anders als im Sendebetrieb oder bei schwacher Batterie. Wer nur einen statischen Wert aufnimmt, unterschätzt Verbrauchsspitzen und Reserven schnell um Größenordnungen. Genau an dieser Stelle entstehen die meisten Messfehler.

Die häufigsten Fehler bei Strom- und Leistungswerten

Der erste Klassiker ist der zu große Shunt. Er erhöht zwar den Messsignalpegel, verändert aber zugleich die Schaltung, erzeugt Wärme und kann vor allem bei höheren Strömen die Bilanz verfälschen. Ein zweiter häufiger Fehler ist der falsche Umgang mit Stromzangen oder Hall-Sensoren: Wer den Offset nicht nullt oder die Probe nicht zur Signalart passend auswählt, misst scheinbar plausible, aber systematisch falsche Werte.

Ebenso problematisch ist es, Wechselstromwerte nur über Spannung mal Strom zu schätzen, ohne Phasenlage und Kurvenform zu berücksichtigen. Das funktioniert bei rein ohmschen Lasten, aber nicht sauber bei Schaltnetzteilen, Motoren oder anderen nichtlinearen Verbrauchern. Dann entstehen Verzerrungen, die man im Labor oft erst spät bemerkt, im Feld aber teuer bezahlt. Dazu kommt der Klassiker bei schnellen Schaltungen: zu wenig Bandbreite und zu geringe Abtastrate. Das Ergebnis sieht ruhig aus, ist aber nur geglättet. Wer wirklich sehen will, was passiert, muss die Dynamik mitmessen und nicht nur einen Mittelwert dokumentieren.

Auch die Verkabelung selbst ist Teil der Messung. Lange Leitungen, große Schleifen und schlecht platzierte Massepunkte bringen Induktivität und Störungen ins Spiel. Gerade bei Schaltreglern oder bei Leistungselektronik im engen Gehäuse ist das kein Detail, sondern die Quelle vieler „mysteriöser“ Abweichungen. Nachdem diese Fehlerquellen klar sind, lässt sich die Entscheidung je nach Einsatzort deutlich sachlicher treffen.

Wie ich für Labor, Feld und Infrastruktur entscheide

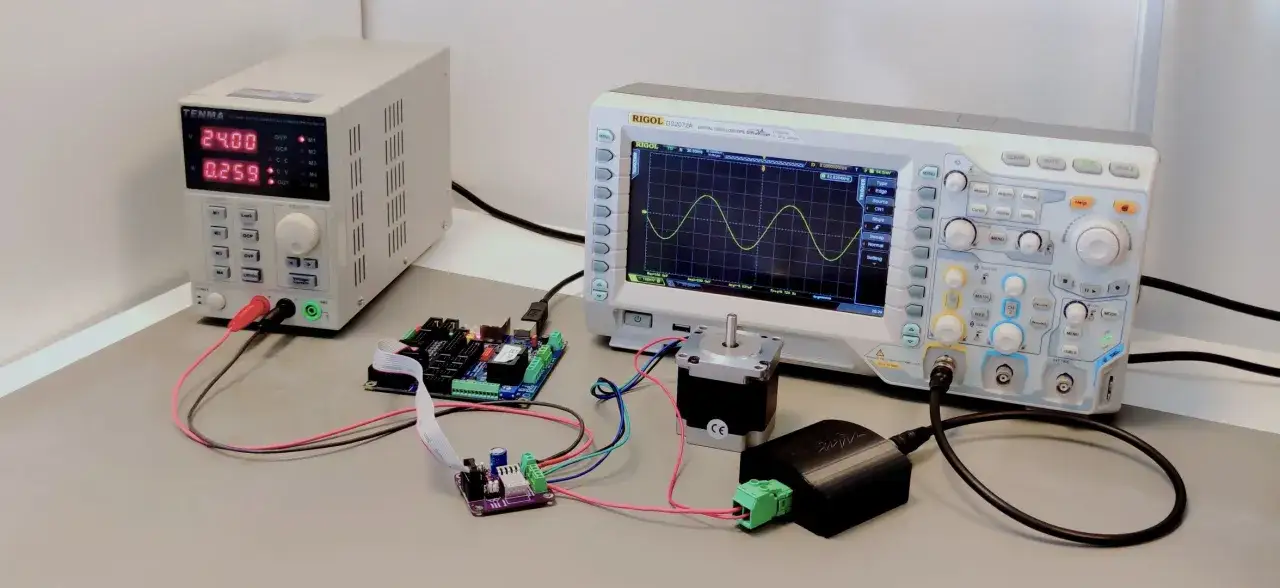

Im Labor will ich meist maximale Aussagekraft, im Feld eher Robustheit und schnelle Einsetzbarkeit, in der Infrastruktur zusätzlich Verlässlichkeit über lange Zeit. Deshalb ist meine Wahl selten rein technisch, sondern immer auch praktisch. Für boardnahe Messungen in einer Entwicklungsschaltung setze ich bevorzugt auf Oszilloskop, Shunt und Differentialprobe. Für Servicearbeiten an einer Versorgung, einem Außenschrank oder einer Verteilung ist eine Stromzange oft die bessere erste Wahl. Und wenn ich Effizienz oder Normnähe bewerten muss, führt an einem Power-Analyzer kaum ein Weg vorbei.

Bei unsymmetrischen Dreiphasensystemen ist ein zu einfaches Verfahren oft nur scheinbar bequem. Ich würde dort lieber einmal sauber messen als später mit einer schönen, aber falschen Zahl arbeiten. Das gilt besonders in Infrastrukturumgebungen, in denen Versorgungssicherheit, Laufzeit und Verlustleistung direkt zusammenhängen. Was am Ende wirklich den Unterschied macht, sind nicht nur Gerät und Messbereich, sondern auch Dokumentation und Wiederholbarkeit.

Was bei Versorgung, Akku und Leistungselektronik den Unterschied macht

Wenn ich Messwerte ernst nehme, halte ich immer fest, wo gemessen wurde, mit welchem Sensor, in welchem Messbereich und über welches Zeitfenster. Ohne diese vier Angaben ist ein Leistungswert später kaum belastbar. Dazu kommen Umgebungseinflüsse wie Temperatur, Leitungswiderstand und Kontaktqualität. Gerade Akkus, Wandler und Netzteile verhalten sich unter Wärme deutlich anders als auf dem kalten Arbeitstisch.

Für Projekte in Elektronik, Telekommunikation und Infrastruktur ist deshalb ein pragmatischer Blick am sinnvollsten: Erst das Messziel definieren, dann die passende Methode wählen, dann den Aufbau gegen Fehler absichern. Wer das sauber macht, bekommt keine dekorativen Zahlen, sondern belastbare Daten für Laufzeit, Effizienz und Belastbarkeit. Genau diese Daten entscheiden oft darüber, ob ein System im Labor gut aussieht oder im echten Betrieb zuverlässig funktioniert.
