Was in der englischen Literatur als resonant circuit bezeichnet wird, ist im Kern ein LC-Schwingkreis: eine kleine Energieschleife aus Spule und Kondensator, die auf eine bestimmte Frequenz reagiert. Ich zeige hier, wie die Resonanz entsteht, wie man die Resonanzfrequenz berechnet, warum Güte und Bandbreite den praktischen Nutzen bestimmen und weshalb parasitäre Effekte in echten Schaltungen oft wichtiger sind als die Idealformel.
Die wichtigsten Punkte auf einen Blick
- Ein LC-Schwingkreis speichert Energie abwechselnd im elektrischen Feld des Kondensators und im Magnetfeld der Spule.
- Die Resonanzfrequenz folgt f₀ = 1 / (2π√(L·C)); schon kleine Bauteiländerungen verschieben den Arbeitspunkt deutlich.
- Hohe Güte bedeutet eine schmale Bandbreite, aber auch eine größere Empfindlichkeit gegenüber Verlusten, Toleranzen und Layoutfehlern.
- In Funktechnik, Filtern, Oszillatoren, Sensorik und Entkopplung ist nicht nur der Idealwert wichtig, sondern vor allem das reale Verhalten auf der Leiterplatte.
- ESR, ESL, Leiterbahnlängen und die Last der Folgestufe entscheiden oft stärker über das Ergebnis als der Nennwert der Bauteile.

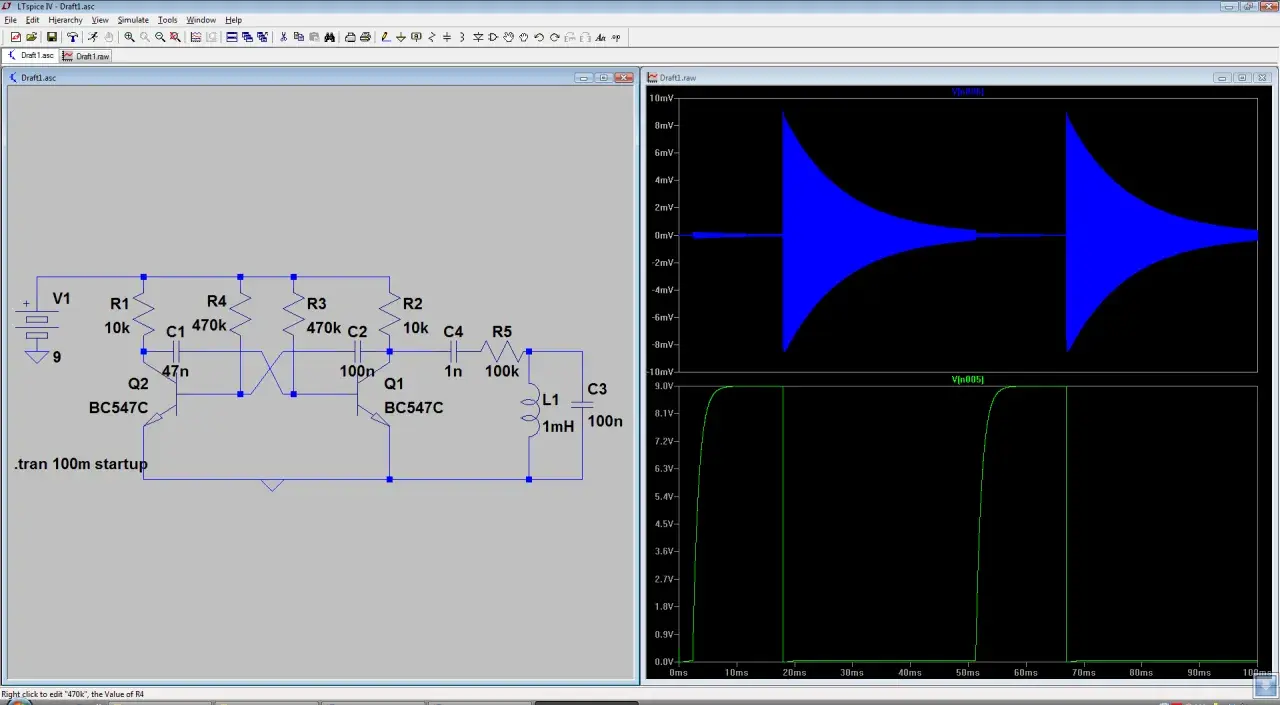

Wie ein LC-Schwingkreis Energie speichert und zurückgibt
Ich betrachte den LC-Schwingkreis immer zuerst als ein System, das Energie hin und her schiebt. Der Kondensator speichert sie im elektrischen Feld, die Spule im Magnetfeld. Wenn der Kondensator entlädt, steigt der Strom durch die Spule an; die Spule bremst diese Änderung nicht sofort, sondern baut ihr Feld auf und gibt die Energie später wieder zurück.
Genau daraus entsteht die Resonanz: Bei einer bestimmten Frequenz stimmen die Reaktanzen von Spule und Kondensator so gut zusammen, dass sich ihre Wirkungen teilweise aufheben. Im Serienkreis wird die Impedanz klein, im Parallelkreis wird sie groß. In der Praxis bleibt trotzdem immer ein Rest an Verlusten übrig, etwa durch Wicklungswiderstand, ESR des Kondensators und Leiterbahnverluste.
Diese einfache Idee erklärt schon viel von dem, was in der Elektronik später wichtig wird: Selektivität, Filterwirkung, Schwingungserzeugung und auch Störungen, wenn ein eigentlich harmloser LC-Zweig plötzlich anfängt zu klingen. Damit ist der Grundmechanismus klar, und der nächste logische Schritt ist der Blick auf die beiden Grundformen, die sich im Verhalten deutlich unterscheiden.
Serien- und Parallelschwingkreis verhalten sich unterschiedlich
In der Praxis trenne ich sehr sauber zwischen Serie und Parallel, weil beide Formen zwar auf derselben Physik beruhen, aber unterschiedliche Aufgaben lösen. Der Serienkreis ist eher das Werkzeug, wenn ein Signal bei der Resonanz besonders gut durchkommen soll. Der Parallelschwingkreis verhält sich dagegen eher wie ein Sperr- oder Hochimpedanzpunkt im Netz.
| Merkmal | Serienschwingkreis | Parallelschwingkreis |
|---|---|---|
| Verhalten bei Resonanz | Minimale Impedanz, hoher Stromfluss | Maximale Impedanz, geringer Gesamtstrom |
| Typische Wirkung | Bandpass, gezielte Weitergabe eines Frequenzbereichs | Bandsperre oder hochohmige Resonanzstelle |
| Stärken | Klare Selektivität, gut für abgestimmte Pfade | Gute Sperrwirkung, nützlich für Filter und Oszillatoren |
| Risiken | Hohe Ströme und damit Verlustleistung | Spannungsspitzen und empfindliches Verhalten bei Belastung |
Ich entscheide mich also nicht nach Gewohnheit, sondern nach der Frage: Soll der Schwingkreis an der Ziel-Frequenz eher durchlässig oder eher blockierend wirken? Sobald das klar ist, lohnt sich der Blick auf die Formel, denn dort zeigt sich, wie stark L und C die Abstimmung tatsächlich verschieben.
So berechne ich die Resonanzfrequenz und wähle sinnvolle Werte
Die Grundformel ist einfach, aber sie ist in der Praxis erstaunlich mächtig: f₀ = 1 / (2π√(L·C)). Daraus folgt sofort, dass kleine Änderungen an L oder C nicht linear, sondern über die Wurzel in die Frequenz eingehen. Genau deshalb kann schon eine leicht andere Kondensatorserie oder eine andere Spule das Ergebnis sichtbar verschieben.
Ein paar konkrete Beispiele machen das greifbar:
| Spule L | Kondensator C | Resonanzfrequenz f₀ | Praxis |
|---|---|---|---|
| 10 µH | 100 nF | ca. 159 kHz | Geeignet für mittlere Frequenzen, aber nicht automatisch für HF mit engen Toleranzen |
| 1 µH | 10 nF | ca. 1,59 MHz | Schon deutlich näher an klassischen HF- und Taktanwendungen |
| 1 µH | 100 µF | ca. 15,9 kHz | Oft stark durch ESR und Layout gedämpft, im Versorgungszweig nur bedingt ideal |
Besonders wichtig finde ich ein Detail, das Anfänger gern unterschätzen: Schon parasitäre Induktivitäten im Bereich von 1 nH können mit 100 nF in die Größenordnung von rund 16 MHz führen. Das ist kein theoretisches Randthema, sondern erklärt, warum ein Layout, eine Messspitze oder ein Stück Leiterbahn das Verhalten komplett verändern kann. Wer die Frequenz gezielt wählen will, muss also nicht nur rechnen, sondern auch die reale Baugruppe mitdenken.
Güte, Bandbreite und Dämpfung entscheiden über die Schärfe
Die Resonanz allein sagt noch nicht genug. Entscheidend ist, wie scharf der Schwingkreis reagiert. Dafür steht der Gütefaktor Q. Eine gute Faustregel lautet: Q = f₀ / BW, also Resonanzfrequenz geteilt durch Bandbreite. Bei 10 MHz und 200 kHz Bandbreite ergibt sich zum Beispiel ein Q von 50.
Aus meiner Sicht ist Q der Punkt, an dem Theorie und Praxis am deutlichsten auseinanderlaufen. Ein hoher Q macht den Schwingkreis selektiv und empfindlich für gewünschte Frequenzen, aber auch anfälliger für Toleranzen, Temperaturdrift und Verluste. Ein niedriger Q ist robuster und breiter, aber eben weniger präzise.
- Hoher Q bedeutet schmale Bandbreite und starke Resonanzwirkung.
- Niedriger Q bedeutet breitere Wirkung und weniger Spitzenausprägung.
- ESR der Bauteile senkt Q und macht die Resonanz flacher.
- Bewusste Dämpfung kann erwünscht sein, etwa um Überschwingen in Versorgungsnetzen zu vermeiden.
- Ferritperlen sind in manchen Entkopplungszweigen sinnvoll, weil sie bei höheren Frequenzen eher resistiv wirken und damit Resonanzen abmildern.
Wo der Schwingkreis in Telekommunikation und Elektronik arbeitet
In der Telekommunikation ist der Schwingkreis kein Lehrbuchrest, sondern ein alltägliches Werkzeug. Ich sehe ihn vor allem dort, wo Signale sortiert, stabilisiert oder an eine Last angepasst werden müssen. Gerade in Funk- und Netztechnik entscheidet er darüber, ob ein System sauber arbeitet oder unnötig viel Energie in Störungen und Nebeneffekte verliert.
- Empfangsfilter trennen ein gewünschtes Band von benachbarten Kanälen und reduzieren Störungen.
- Oszillatoren und VCOs nutzen resonante Netzwerke, um eine definierte Frequenz zu erzeugen oder zu steuern.
- Antennenanpassung sorgt dafür, dass Sende- und Empfangsleistung nicht an Fehlanpassungen verloren geht.
- Entkopplung in Versorgungspfaden verhindert, dass Schaltnetzteile oder schnelle Lastwechsel in empfindliche Schaltungsteile einkoppeln.
- Sensorik nutzt veränderte Induktivitäten oder Kapazitäten, um Abstand, Position oder Materialeigenschaften als Frequenzänderung zu messen.
Gerade in robusten Kommunikationsanlagen, Außenstandorten oder Geräten mit begrenzter Wartung ist das praktisch relevant: Ein Schwingkreis muss nicht nur im Labor funktionieren, sondern auch dann noch stabil bleiben, wenn Temperatur, Leitungsführung und Last nicht perfekt sind. Damit kommen wir direkt zu den Stellen, an denen reale Schaltungen oft scheitern.
Welche Fehler ich bei realen Schaltungen am häufigsten sehe
Die meisten Probleme entstehen nicht durch die Formel, sondern durch die Annahmen dahinter. Ich sehe in der Praxis immer wieder dieselben Fehler, und fast alle hängen damit zusammen, dass reale Bauteile eben keine Idealbauteile sind.
- Nur den Nennwert betrachten und die Selbstresonanz ignorieren. Ein Kondensator kann bei hohen Frequenzen längst nicht mehr wie ein Kondensator wirken.
- Leiterbahnen und Vias unterschätzen. Schon kleine Zusatzinduktivitäten verschieben die Resonanz oder erzeugen ungewolltes Peaking.
- Zu hoher Q im Versorgungspfad. Was im Modell schön aussieht, kann auf der Platine zu störendem Klingeln führen.
- Messaufbau nicht mitdenken. Tastköpfe, lange Masseleitungen und Provisorien verändern die Schaltung messbar.
- Die falsche Kondensatortechnologie wählen. MLCCs verhalten sich bei HF meist deutlich besser als viele Elektrolyte, weil ESR und ESL kleiner sind.
Ein besonders typisches Missverständnis ist die Annahme, dass ein größerer Wert automatisch besser sei. Das stimmt bei Resonanzschaltungen oft nicht. Ein 100-µF-Kondensator mit 1-µH-Induktivität kann zwar rechnerisch bei etwa 16 kHz liegen, aber die reale Kurve wird durch ESR und parasitäre Elemente deutlich geformt. Genau deshalb prüfe ich solche Netze immer auf der echten Leiterplatte und nicht nur auf dem Papier. Aus dieser Sicht ergeben sich drei einfache Regeln, die in fast jedem Entwurf helfen.
Drei Regeln, die ich beim nächsten Entwurf sofort prüfen würde
Wenn ich einen Schwingkreis heute entwerfe, arbeite ich in dieser Reihenfolge: Ziel festlegen, reale Bauteile prüfen, Aufbau verifizieren. Das klingt schlicht, spart aber viel Fehlersuche. Die eigentliche Kunst liegt nicht im Rechnen, sondern im sauberen Abgleich zwischen Theorie und realem Verhalten.
- Erst die gewünschte Frequenz, dann die Bauteile: Ich wähle L und C so, dass ich in einen praktikablen Bereich komme, nicht nur in einen rechnerisch passenden.
- Dann die Verluste bewerten: ESR, Spulenwiderstand, Toleranzen und Temperaturgang müssen zum Ziel passen.
- Zum Schluss auf der realen Platine messen: Erst dort zeigt sich, ob Layout, Rückstrompfad und Belastung wirklich zusammenpassen.
Mein pragmatisches Fazit ist deshalb einfach: Ein guter LC-Schwingkreis ist nicht der mit der schönsten Formel, sondern der mit dem passenden Verhalten im echten Aufbau. Wer Resonanz, Güte und reale Verluste gemeinsam betrachtet, bekommt Schaltungen, die in Funktechnik, Filtern und Versorgungspfaden zuverlässig arbeiten. Und genau das ist am Ende der Maßstab, der zählt.
