Eine ground plane ist keine bloße Kupferfläche, sondern die elektrische Referenz, an der sich Rückströme, Störabstand und im Zweifel auch das EMV-Verhalten eines ganzen Geräts entscheiden. Ich zeige hier, wie diese Fläche in der Elektronik wirklich wirkt, wann sie als Schirm hilft, wann sie Probleme macht und welche Layout-Regeln sich in der Praxis bewährt haben. Besonders relevant ist das für Funk-, Mess- und Versorgungsschaltungen, also genau dort, wo saubere Signale wichtiger sind als hübsch verlegte Leiterbahnen.
Die wichtigsten Punkte zur Massefläche
- Eine zusammenhängende Bezugsebene verkürzt den Rückstrompfad und senkt EMI und Übersprechen.
- Unterbrüche in der Ebene zwingen den Strom zu Umwegen und vergrößern die Schleifenfläche.
- Split-Grounds helfen nur dann, wenn das Layout wirklich sauber partitioniert ist und die Verbindung bewusst an einem Punkt erfolgt.
- Bei Funk- und GNSS-Designs bestimmt die Fläche oft mit über Reichweite, Empfindlichkeit und Antennenabstimmung.
- Thermal Pads, viele Vias und kurze Decoupling-Wege sind kein Detail, sondern Teil der Masseführung.

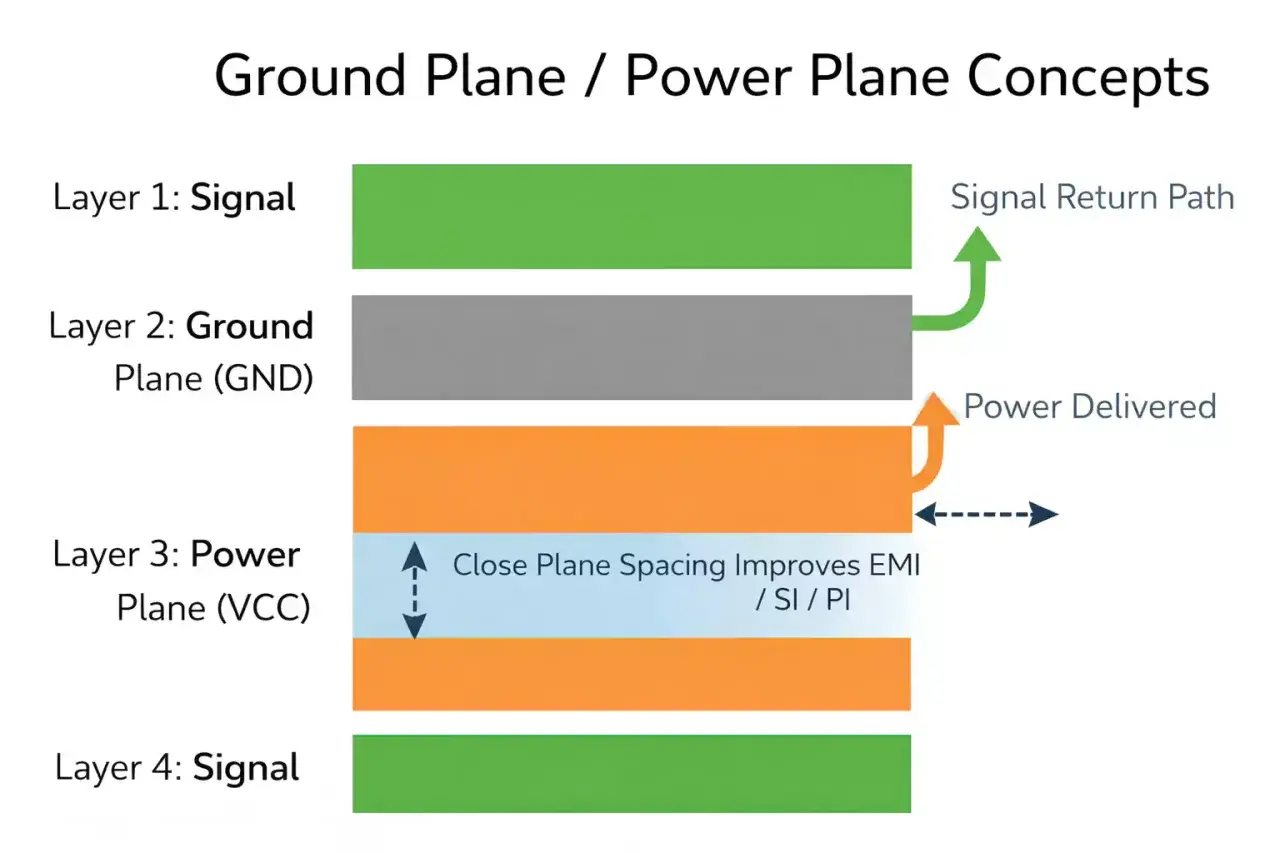

Wie die Massefläche den Rückstrom lenkt

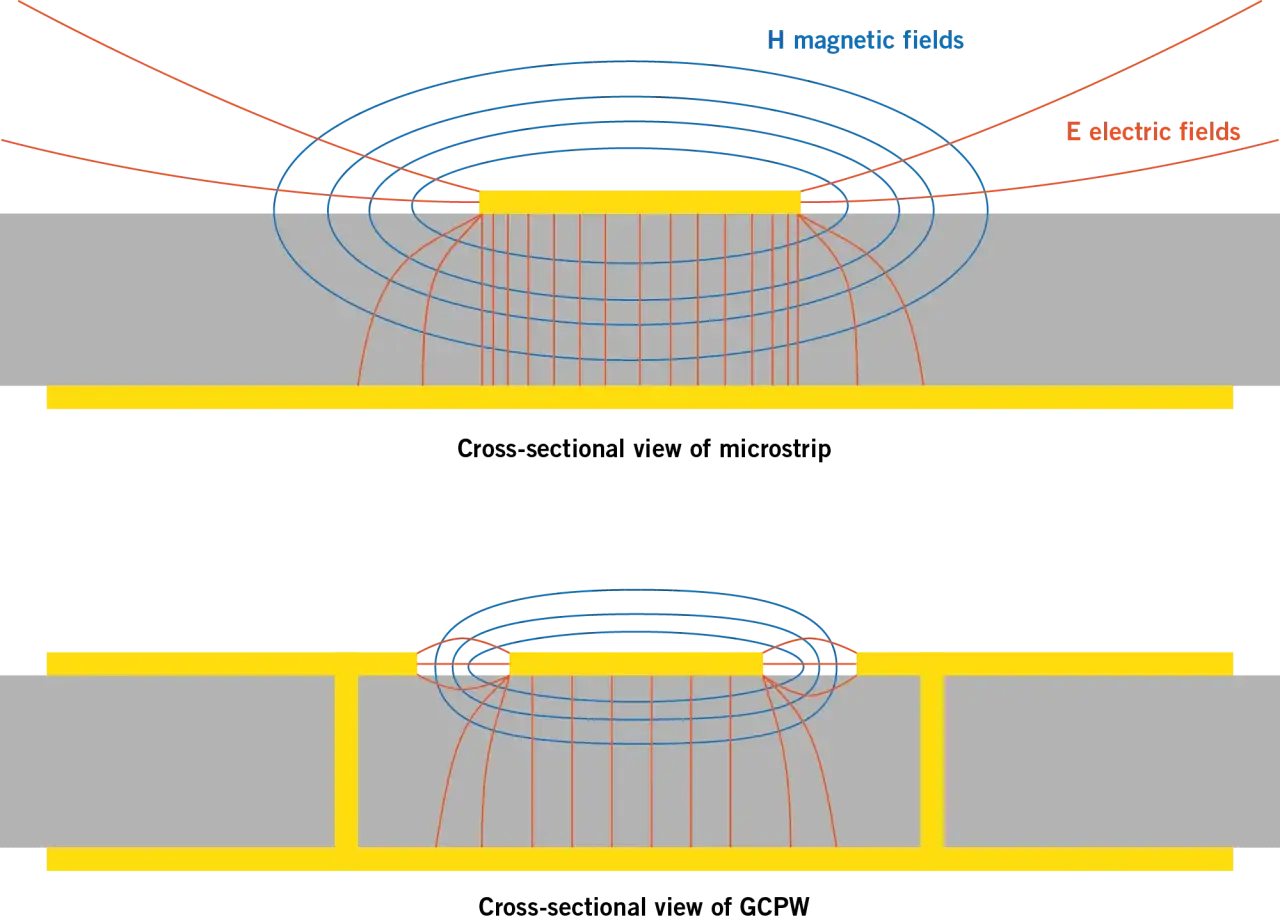

Der wichtigste Denkfehler ist, die Leiterbahn isoliert zu betrachten. Strom fließt immer in einer Schleife zurück zur Quelle, und bei hohen Frequenzen nimmt der Rückstrom nicht den Weg mit dem kleinsten Widerstand, sondern den mit der kleinsten Impedanz. Genau deshalb will er direkt unter dem Signalpfad bleiben. Sobald ich eine Unterbrechung, einen Schlitz oder einen falschen Layer-Wechsel sehe, denke ich zuerst an die zusätzliche Schleifenfläche, nicht an das Kupferbild selbst.
Texas Instruments weist in seinen Layout-Leitlinien genau auf diesen Punkt hin: Ein Schlitz im Rückstrompfad zwingt den Strom zum Umweg, und je größer die Schleife wird, desto stärker steigen Abstrahlung und Störanfälligkeit. In der Praxis heißt das: Die beste Massefläche ist meist die, die man nicht zerlegt. Wenn der Rückstrom direkt unter der Leitung bleiben kann, sinken Kopplung und EMV-Probleme spürbar, ohne dass man an anderer Stelle hektisch nachkompensieren muss.
Das ist auch der Grund, warum ich Routing und Rückstrom nie getrennt bewerte. Eine scheinbar saubere Signallinie kann elektrisch schlecht sein, wenn darunter die Referenz zerstückelt ist. Der nächste Schritt ist deshalb nicht die Frage, ob Kupfer vorhanden ist, sondern welche Bauform diese Fläche in der Praxis überhaupt sinnvoll macht.
Welche Bauform in der Praxis am besten funktioniert
Es gibt nicht die eine perfekte Lösung für jede Platine, aber es gibt sehr klare Favoriten. Für die meisten digitalen und gemischt genutzten Platinen ist eine kontinuierliche Bezugsebene die robusteste Wahl. Getrennte Teilflächen sind eher eine Ausnahmelösung, wenn die Geometrie des Geräts oder eine extrem störkritische Sektion es wirklich erzwingt.
| Variante | Wann sinnvoll | Stärke | Grenze |
|---|---|---|---|
| Kontinuierliche Massefläche | Fast immer bei schnellen Signalen, Versorgungspfaden und vielen Mixed-Signal-Layouts | Kurzer Rückstrompfad, weniger Kopplung, gute EMV-Basis | Erfordert diszipliniertes Routing und saubere Platzierung |
| Geteilte Massebereiche | Wenn analoge und digitale Teilblöcke räumlich hart getrennt werden müssen | Kann Störungen lokal begrenzen | Erhöht leicht die Induktivität und verzeiht Fehler im Routing kaum |
| Kupferfüllung ohne durchgehende Referenz | Bei einfachen Baugruppen oder lokalem Abschirmbedarf | Hilft mechanisch und thermisch | Ersetzt keine echte Bezugsebene |
| Gehäuse- oder Chassis-Masse | Für ESD, Schirmung und den Anschluss externer Steckverbinder | Sehr nützlich gegen eingekoppelte Störungen | Nicht automatisch identisch mit der Schaltungsmasse |
Bei Leistungsteilen kommt noch ein zweiter Punkt dazu: Wärme. Viele Treiberbausteine nutzen das thermische Pad gleichzeitig als elektrischen Masseanschluss, und mehrere Vias koppeln die Energie nicht nur elektrisch, sondern auch thermisch nach unten. Das ist kein Schönheitsdetail, sondern oft der Unterschied zwischen einem stabilen Layout und einem, das unter Last unnötig warm wird. Von hier aus ist der Schritt zum heiklen Thema Split-Grounds nicht mehr weit.
Warum Split-Grounds oft mehr schaden als helfen
In gemischten Schaltungen wird gern reflexhaft getrennt: analog hier, digital dort, dazwischen ein sauberer Schnitt. Das klingt logisch, ist aber nur dann sinnvoll, wenn die Signal- und Strompfade wirklich getrennt geführt werden können. Analog Devices beschreibt genau dieses Problem seit Jahren: Zu frühes oder blindes Auftrennen erhöht die Rückstrom-Induktivität und damit oft das Rauschen, statt es zu senken.
Ich setze getrennte Bereiche nur dann ein, wenn die Platine mir keine saubere Platzierung erlaubt oder wenn ein Baustein ausdrücklich eine bestimmte Teilung verlangt. Entscheidend ist dann ein bewusst gewählter Verbindungspunkt, also ein Sternpunkt, an dem sich die Ströme wieder treffen. Was ich vermeide, sind Signale, die über einen Spalt laufen, oder Teilflächen, die sich unkontrolliert überlagern und damit wieder kapazitiv koppeln. Ein Split ist keine Abkürzung, sondern eine Maßnahme mit enger Fehlergrenze.
In der Praxis ist deshalb oft die bessere Strategie, die Funktionsblöcke sauber zu platzieren und die gemeinsame Ebene intakt zu lassen. Wenn der Aufbau das hergibt, ist das stabiler als jede kunstvoll getrennte Massezeichnung. Für Hochfrequenz- und Funktechnik wird dieser Punkt noch wichtiger, weil dort die Massefläche selbst Teil der Antenne sein kann.
Warum Funk- und GNSS-Designs die Fläche fast mitdefinieren
Bei eingebetteten Antennen ist die Platine nicht nur Träger, sondern Teil des Hochfrequenzsystems. Die Größe der Bezugsebene, ihre Form und die Position der Antenne auf dem Board beeinflussen Verstärkung, Bandbreite und letztlich die Empfangsqualität. Für kompakte Mobilfunk- oder GNSS-Geräte gilt als grobe Orientierung oft eine Länge von mindestens einem Viertel der freien Wellenlänge des niedrigsten genutzten Bandes. Bei 699 MHz sind das rund 107 mm, bei 2,4 GHz rund 31 mm.
Genau hier zeigt sich, warum Funkmodule und Antennen nicht erst am Ende des Designs betrachtet werden dürfen. Eine Antenne, die auf dem Tisch gut aussieht, kann im Gehäuse sofort an Effizienz verlieren, wenn Metallteile zu nah kommen oder die Massefläche zu klein ausfällt. In der Telekommunikation ist das kein theoretisches Problem: Reichweite, Time-to-First-Fix bei GNSS und die Chance auf saubere Netzfreigabe hängen direkt daran, wie gut die Gegenfläche zum Antennenkonzept passt.
Auch bei externen Antennen ist die Umgebung relevant. Metallgehäuse, Schirmbleche oder Montageflächen können als Gegenfläche dienen, aber nur, wenn Position und Kontaktierung stimmen. Fehlt diese Referenz, braucht man oft ein anderes Antennendesign statt bloß mehr Sendeleistung. Ich würde deshalb immer zuerst die mechanische Realität prüfen und erst danach über Matching-Netzwerke und Feintuning sprechen. Aus dieser Sicht ist die nächste Frage fast zwangsläufig: Welche Fehler ruinieren ein Layout am häufigsten?
Welche Fehler ich in Layouts immer wieder sehe
Die meisten Probleme entstehen nicht durch zu wenig Theorie, sondern durch kleine, konsequente Layoutfehler. Ich notiere mir in Reviews vor allem diese Muster:
- Signale kreuzen einen Schlitz oder eine Unterbrechung in der Masseebene.
- Abblockkondensatoren sitzen zwar nah am IC, aber ihre Vias sind zu weit weg von der Last.
- Analoge und digitale Rückströme teilen sich ungewollt einen engen Engpass.
- Antennen liegen zu nah an Metall, Steckern, Schirmflächen oder dichten Kupferzonen.
- Große Kupferinseln wirken optisch ordentlich, sind elektrisch aber nicht bewusst angebunden.
Ein weiterer Klassiker ist das Debugging mit zu langen Masseleitungen am Oszilloskop. Wer an einer schnellen Schaltung misst, kann sich mit einem schlechten Masseanschluss schnell ein Störbild erzeugen, das im Gerät gar nicht existiert. Das ist besonders heikel, weil man dann nicht das Layout verbessert, sondern das Symptom falsch interpretiert. Die saubere Messmethode gehört deshalb genauso zur Masseführung wie das Kupfer auf der Platine.
Wenn ich aus solchen Fehlern einen praktischen Schluss ziehe, dann diesen: Nicht jede Störung verlangt mehr Bauteile. Sehr oft verlangt sie eine kürzere Schleife, eine durchgehende Referenz und weniger Überraschungen im Strompfad. Genau daraus ergibt sich mein letzter Prüfablauf vor dem Freigeben eines Layouts.
Woran ich ein gutes Layout vor dem ersten Prototypen erkenne
Ich gehe vor dem ersten Muster in einer festen Reihenfolge vor. Zuerst suche ich die Stromschleifen mit dem höchsten di/dt, also die Stellen, an denen sich der Strom am schnellsten ändert. Danach prüfe ich, ob diese Schleifen eine echte, durchgehende Referenz unter sich haben. Erst wenn das sitzt, schaue ich auf Abblockung, Vias, Leiterbahnführung und die Frage, ob ein Bauteil überhaupt eine separate Teilfläche braucht.
Für mich ist ein Layout dann belastbar, wenn drei Dinge gleichzeitig stimmen: der Rückstrom hat einen kurzen Weg, die empfindlichen Bereiche sind räumlich sinnvoll getrennt und die Hochfrequenzteile bekommen genug Fläche für ihre Referenz. In Funk- und Telekommunikationsgeräten kommt noch dazu, dass Antennenbereiche früh mitgedacht werden müssen, nicht erst in der letzten Korrekturrunde. Das spart nicht nur Zeit, sondern verhindert teure mechanische und EMV-Schleifen im späteren Projekt.
Wenn ich nur einen Satz mitgeben müsste, dann diesen: Eine gute Masseführung ist kein Anhang zum Layout, sondern die Struktur, auf der das ganze Design steht. Wer das früh sauber löst, bekommt stabilere Signale, weniger Abstrahlung und meist auch ein deutlich entspannteres Inbetriebnehmen.
