Ein sauberes LVDS-Signal ist dann interessant, wenn digitale Daten schnell übertragen werden müssen und die Leitung trotzdem ruhig bleiben soll. Gerade bei FPGAs, Sensoren, Taktverteilung, Display-Links oder Baugruppen in der Telekommunikation entscheidet nicht nur die Datenrate, sondern die Art der Strecke über Erfolg oder Ärger. In diesem Artikel ordne ich das Prinzip technisch ein, zeige die wichtigsten Kennwerte, erkläre den sauberen Aufbau und grenze die Technik von naheliegenden Alternativen ab.
Die wichtigsten Punkte auf einen Blick
- LVDS überträgt Daten differenziell über zwei eng gekoppelte Leiter und ist dadurch deutlich störfester als einfache Single-Ended-Signale.
- Typisch sind ein gemeinsamer Arbeitspunkt um 1,2 V und ein differenzieller Hub von etwa 350 mV.
- Ein 100-Ohm-Abschluss gehört in der Regel an das Empfangsende und sollte sehr nah an den Pins sitzen.
- Die Technik punktet mit niedriger EMV, geringem Leistungsverbrauch und hohen Datenraten, ist aber vor allem für Punkt-zu-Punkt-Strecken gedacht.
- Viele Fehler entstehen nicht im Standard selbst, sondern durch schlechtes Routing, falsche Terminierung oder zu große Gleichtaktabweichungen.
- Für Mehrpunktnetze ist meist M-LVDS die passendere Variante, nicht klassisches LVDS.
Was ein LVDS-Signal elektrisch ausmacht

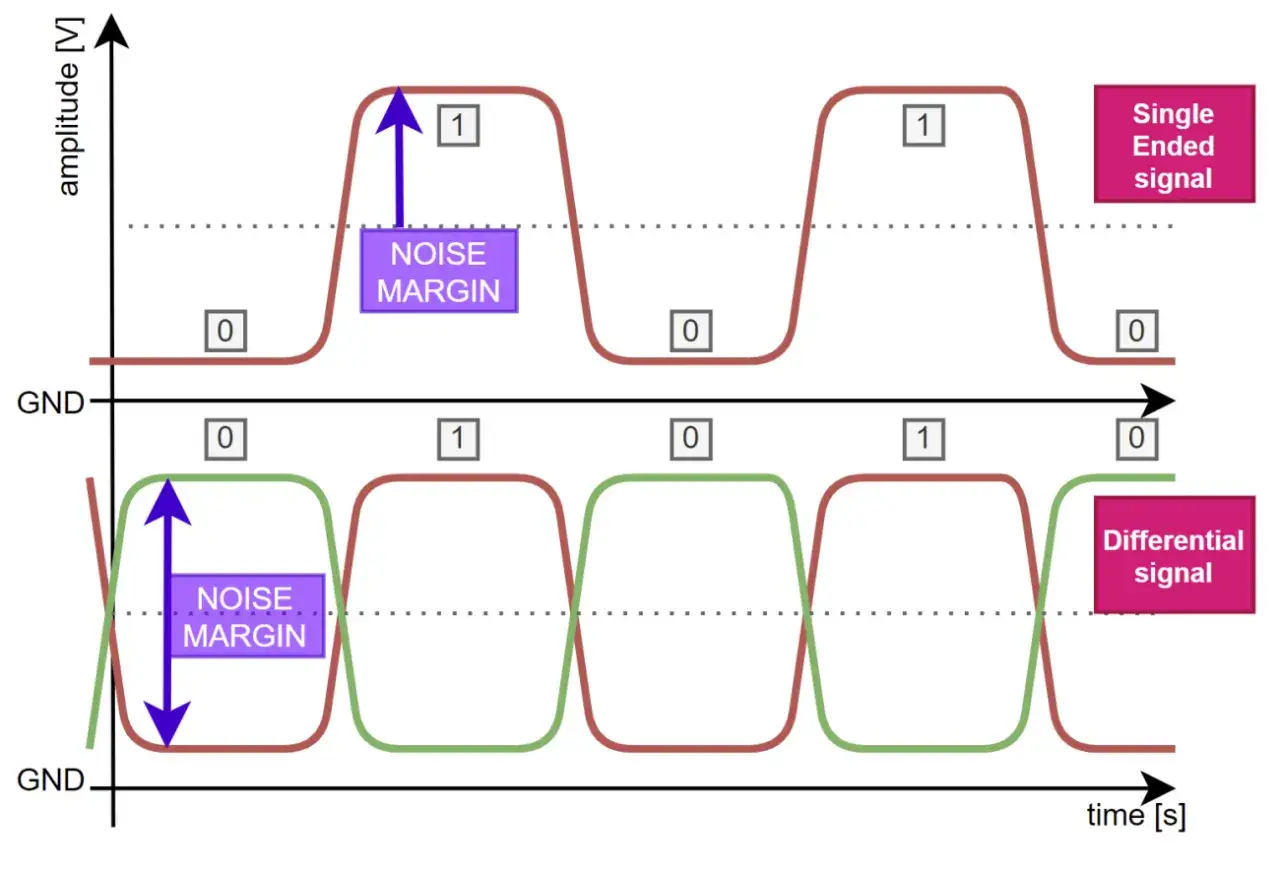

LVDS steht für Low-Voltage Differential Signaling. Der Empfänger bewertet dabei nicht eine einzelne Ader gegen Masse, sondern die Differenz zwischen zwei Leitern. Genau das macht die Technik so interessant: Störungen, die auf beide Adern ähnlich einwirken, werden weitgehend unterdrückt, weil sie sich im Differenzsignal zum Teil aufheben.
In der Praxis liegt der gemeinsame Arbeitspunkt typischerweise bei etwa 1,2 V, während der differenzielle Hub rund 350 mV beträgt. Viele Empfänger erkennen bereits Signale ab ungefähr 100 mV sicher. Das klingt unspektakulär, ist aber der eigentliche Trick: kleine Spannungswechsel reichen, um sehr schnell und mit wenig Energie zu übertragen.
Für mich ist dieser Punkt der Schlüssel zum Verständnis. Wer nur auf die Datenrate schaut, verpasst die eigentliche Physik. Bei LVDS zählt die Kombination aus differenziellem Aufbau, definierter Leitungsimpedanz und sauberem Abschluss. Erst zusammen ergibt das eine robuste Übertragung.
| Merkmal | Typischer Wert | Warum es relevant ist |
|---|---|---|
| Gemeinsamer Arbeitspunkt | ca. 1,2 V | Hilft, die Signale im zulässigen Common-Mode-Fenster zu halten |
| Differenzieller Hub | ca. 350 mV | Ermöglicht schnelle Flanken bei geringem Energiebedarf |
| Empfindliche Schwelle | ca. 100 mV | Der Empfänger braucht nur wenig Nutzsignal zur sicheren Entscheidung |
| Abschlusswiderstand | 100 Ω | Passt die Leitung an und reduziert Reflexionen |
| Gleichtaktspielraum | typisch etwa ±1 V | Erlaubt einen gewissen Masseversatz zwischen Sender und Empfänger |
Genau aus diesen Zahlen ergeben sich die Stärken der Technik, und deshalb lohnt sich der Blick auf EMV, Energiebedarf und Tempo als Nächstes.
Warum die Übertragung so robust ist
Der große Vorteil von LVDS ist die Kombination aus geringem Signalhub und differenzieller Übertragung. Weil die beiden Leiter eng gekoppelt sind, fließt der Störanteil oft als Gleichtakt ein, während der Empfänger nur die Differenz sieht. Das reduziert abgestrahlte Störungen und verbessert die Störfestigkeit gleichzeitig. Für schnelle Taktleitungen ist das besonders wertvoll, weil Jitter und Überschwingen dort sofort auf die Signalqualität schlagen.
Auch der Leistungsbedarf bleibt angenehm niedrig. Bei einem 100-Ohm-Abschluss und rund 350 mV differenzieller Spannung liegt die Verlustleistung im Abschluss nur im Milliwatt-Bereich. Das ist einer der Gründe, warum LVDS seit Jahren in Messgeräten, Industrieelektronik und Telekommunikationsbaugruppen so beliebt bleibt: hohe Geschwindigkeit ohne unnötig hohen Stromverbrauch.
Praktisch bedeutet das: Wenn ich kurze bis mittlere Strecken auf einer Platine oder über ein geeignetes Kabel sauber aufbaue, bekomme ich ein stabiles Hochgeschwindigkeitssignal, ohne gleich in komplexe SerDes-Architekturen ausweichen zu müssen. Der Preis für diese Eleganz ist allerdings eine saubere Leitungsführung. Genau dort trennt sich gutes Design von Bastellösung.
So baue ich eine LVDS-Strecke auf der Leiterplatte auf
Beim Layout denke ich zuerst nicht an das Datenblatt, sondern an die Geometrie. Ein LVDS-Paar muss als echtes Differenzialpaar geführt werden: eng gekoppelt, gleiche Länge, kontrollierte Impedanz und so wenige Unterbrechungen wie möglich. Wenn die Leitung an einer Stelle auseinanderläuft, Vias stapelt oder durch lange Stubs verunstaltet wird, steigen Reflexionen und Laufzeitunterschiede schnell an.
- Die Abschlusslast gehört an das Empfangsende. Ein 100-Ohm-Widerstand direkt an den Pins des Empfängers ist in den meisten Standardfällen die richtige Wahl.
- Die beiden Leiter müssen symmetrisch bleiben. Schon kleine Längendifferenzen erzeugen Skew, also Laufzeitunterschiede zwischen den Adern.
- Stubs vermeiden. Abzweige, unnötige Steckverbinder oder Testpunkte können die Impedanz aufbrechen und Reflexionen erzeugen.
- Rückstrompfad mitdenken. Auch ein Differenzpaar braucht eine klare Feldführung, sonst wird aus einer sauberen Leitung schnell eine Antenne.
- Nur dann AC-Kopplung einsetzen, wenn beide Seiten das erlauben. Ohne passende Biasierung kann der Empfänger sonst in einen undefinierten Zustand fallen.
Für Kabel gilt im Prinzip dasselbe: ein passendes, balanciertes Paar verwenden und Steckverbinder nicht als Nebensache behandeln. Bei hohen Flanken ist jede kleine Unsauberkeit plötzlich sichtbar.
Wo LVDS heute eingesetzt wird und wo die Grenzen liegen
LVDS ist vor allem für Punkt-zu-Punkt-Verbindungen gedacht. Typische Anwendungen sind Board-to-Board-Strecken, Backplanes, Kameras, ADC/DAC-Anbindungen, Clock Distribution und schnelle interne Links in Telekommunikations- und Industriehardware. Gerade in Geräten mit vielen synchronen Datenpfaden spielt die Technik ihre Stärken aus, weil sie schnell, kompakt und vergleichsweise sparsam ist.
In solchen Systemen sehe ich LVDS oft dort, wo ein einzelnes Signal nicht genügt, aber ein vollwertiges Hochgeschwindigkeits-SerDes-System noch zu viel wäre. Das ist einer der Gründe, warum die Technik in der Praxis so lange überlebt hat: Sie ist kein Spektakel, sondern ein vernünftiger Kompromiss.
Die Grenzen sind aber klar. Klassisches LVDS ist nicht für beliebige Mehrpunkt-Busse gebaut. Wer mehrere Knoten an einer Leitung braucht, landet eher bei M-LVDS, also der Mehrpunkt-Variante nach TIA/EIA-899. Dort sind bis zu 32 Knoten vorgesehen, aber die elektrische Umgebung muss ebenfalls sauber kontrolliert werden. Auch lange, unkontrollierte Feldleitungen oder stark wechselnde Massebezüge sind nicht die Domäne von LVDS.
Ich würde die Technik deshalb so einordnen: ideal für schnelle, relativ kurze und gut kontrollierte Verbindungen. Sobald die Topologie unruhiger wird, verschiebt sich die Entscheidung oft Richtung RS-485 oder einer anderen Lösung mit robusterer Busauslegung.
Wie LVDS sich gegen RS-422, RS-485, CML und LVCMOS schlägt
In der Auswahlphase landet LVDS fast nie allein auf dem Tisch. Meist geht es um eine der klassischen Nachbartechnologien, und genau dann hilft ein nüchterner Vergleich.
| Schnittstelle | Stärken | Schwächen | Typischer Einsatz |
|---|---|---|---|
| LVDS | Sehr störarm, niedrige Leistungsaufnahme, hohe Geschwindigkeit | Vor allem Punkt-zu-Punkt, sauberes Layout nötig | PCB-Links, Taktverteilung, kurze Kabel, Backplanes |
| RS-422 / RS-485 | Gut für längere Leitungen, robust im Feld, bei RS-485 auch busfähig | Für sehr hohe Takt- und Datenraten meist weniger elegant | Industrie, Gebäudetechnik, robuste Feldverkabelung |
| CML / LVPECL | Sehr hohe Geschwindigkeit, gut für anspruchsvolle Hochfrequenzpfade | Oft höherer Strombedarf, Biasing und Terminierung müssen genau passen | SerDes, schnelle Backplanes, Hochgeschwindigkeits-Clocking |
| LVCMOS / TTL | Einfach, günstig, direkt an vielen Logikbausteinen verfügbar | Mehr EMV-Probleme, bei höheren Datenraten und längeren Strecken schnell kritisch | Lokale Logik, kurze interne Verbindungen |
Wenn ich eine kurze oder mittlere Verbindung mit hoher Signalqualität brauche, bleibt LVDS oft die pragmatische Mitte zwischen Einfachheit und Performance. Sobald viele Teilnehmer oder deutlich längere Strecken dazukommen, kippt die Entscheidung aber schnell in Richtung einer anderen Topologie. Genau dort werden die typischen Fehler bei der Fehlersuche sichtbar.

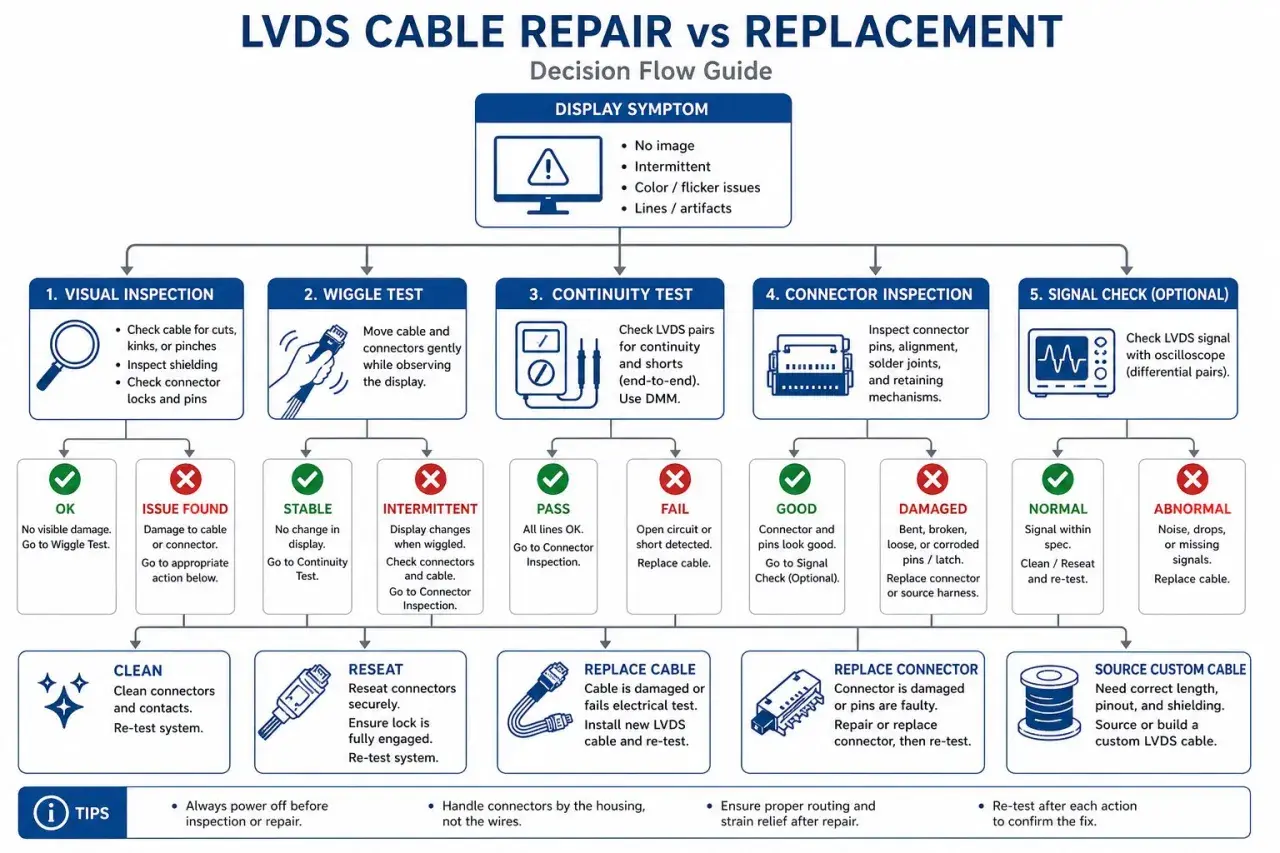

Die häufigsten Fehler bei der Fehlersuche
Die meisten Probleme mit LVDS sind erstaunlich banal. Der erste Klassiker ist ein falscher oder fehlender Abschluss. Ohne den passenden 100-Ohm-Abschluss entstehen Reflexionen, die auf dem Oszilloskop wie „komische“ Signale aussehen, in Wahrheit aber reine Leitungsphysik sind.
- Falsche Terminierung. Der Abschluss sitzt zu weit weg vom Empfänger oder fehlt ganz.
- Verpolte Paare. Die Differenz funktioniert zwar noch, aber die Logik ist invertiert und die Fehlersuche wird unnötig teuer.
- Zu viele Stubs und Steckverbinder. Jede Unterbrechung verändert die Impedanz und erzeugt Reflexionen.
- Zu große Gleichtaktverschiebung. Wenn der Masseversatz oder die Störspannung außerhalb des zulässigen Fensters liegt, wird das Signal trotz korrektem Hub instabil.
- Falsche Messmethode. Wer ein Differenzpaar mit einem ungeeigneten Standardtastkopf misst, erzeugt oft mehr Probleme als er sichtbar macht.
- Offene Eingänge ohne sauberen Fail-Safe-Kontext. Unbenutzte oder unterbrochene Leitungen müssen zum Baustein passen, sonst wird der Pegelzustand undefiniert.
Ein sauberer Testaufbau hilft enorm. Ich prüfe gern zuerst mit einem differenziellen Tastkopf oder einem kontrollierten Testmuster und schaue dann auf Augendiagramm, Jitter und Flankenform. Ein Augendiagramm ist dabei nichts anderes als die überlagerte Darstellung vieler Signalwechsel, die sehr schnell zeigt, ob Timing und Reflexionen im grünen Bereich liegen.
Wenn die Strecke selbst sauber ist, bleiben als Ursachen oft nur noch Versorgung, Taktquelle oder das Protokoll. Genau das macht die Fehlersuche bei LVDS manchmal frustrierend, aber auch berechenbar.
Die fünf Prüfungen, die ich vor dem ersten Prototypen mache
Bevor ich ein neues Design freigebe, gehe ich immer dieselbe kurze Liste durch. Sie ist unspektakulär, spart aber erfahrungsgemäß die meisten Iterationen:
- Ist das Paar wirklich als 100-Ohm-Differenzialstrecke ausgelegt?
- Sitzt der Abschlusswiderstand direkt am Empfangsende?
- Passen Common-Mode-Bereich, Versorgung und Pegel beider Bausteine zusammen?
- Gibt es unnötige Stubs, Vias oder Steckverbinder auf dem kritischen Pfad?
- Habe ich die Messung so aufgebaut, dass sie die Strecke nicht selbst verfälscht?
Wenn diese fünf Punkte stimmen, ist LVDS in der Regel keine Problemquelle mehr, sondern eine sehr solide Transporttechnik für schnelle digitale Daten. Genau deshalb bleibt sie für Telekommunikations-, Mess- und Industriehardware interessant: Sie ist nicht laut, aber verlässlich, solange man die Regeln der Leitungstechnik ernst nimmt.
