Ein Dual-Slope-ADC ist dann die richtige Wahl, wenn Gleichspannungen nicht nur digitalisiert, sondern verlässlich und störfest gemessen werden sollen. Das Verfahren arbeitet mit zwei Integrationsphasen, in denen ein Eingangssignal erst aufintegriert und dann mit einer Referenzspannung wieder zurückgeführt wird. Genau daraus entstehen die typische Robustheit gegen Netzbrummen, die hohe Genauigkeit bei langsamen Signalen und die Eignung für präzise Messaufgaben in Elektronik und Infrastruktur.
Das Wichtigste zum Dual-Slope-Verfahren auf einen Blick
- Die Messung basiert auf zwei Zeitabschnitten: erst wird das Eingangssignal integriert, dann mit einer Referenzspannung deintegriert.
- Der digitale Wert ergibt sich aus dem Verhältnis von Messzeit zu Referenzzeit, nicht aus einer schnellen Sofortabtastung.
- Besonders stark ist die Architektur bei langsamen, gleichgerichteten oder leicht verrauschten DC-Signalen.
- Mit einer Integrationszeit von 20 ms oder 16,67 ms lässt sich 50-Hz- bzw. 60-Hz-Brummen sehr gut unterdrücken.
- Für schnelle Signale, hohe Abtastraten und viele Kanäle sind SAR- oder Sigma-Delta-Wandler meist die bessere Wahl.
- Typische Einsatzfelder sind digitale Multimeter, Panelmeter, Sensorinterfaces und stabile Spannungsüberwachung in Versorgungs- und Telekom-Schaltschränken.
Wie ein Dual-Slope-Wandler aus einer Spannung einen Zeitwert macht

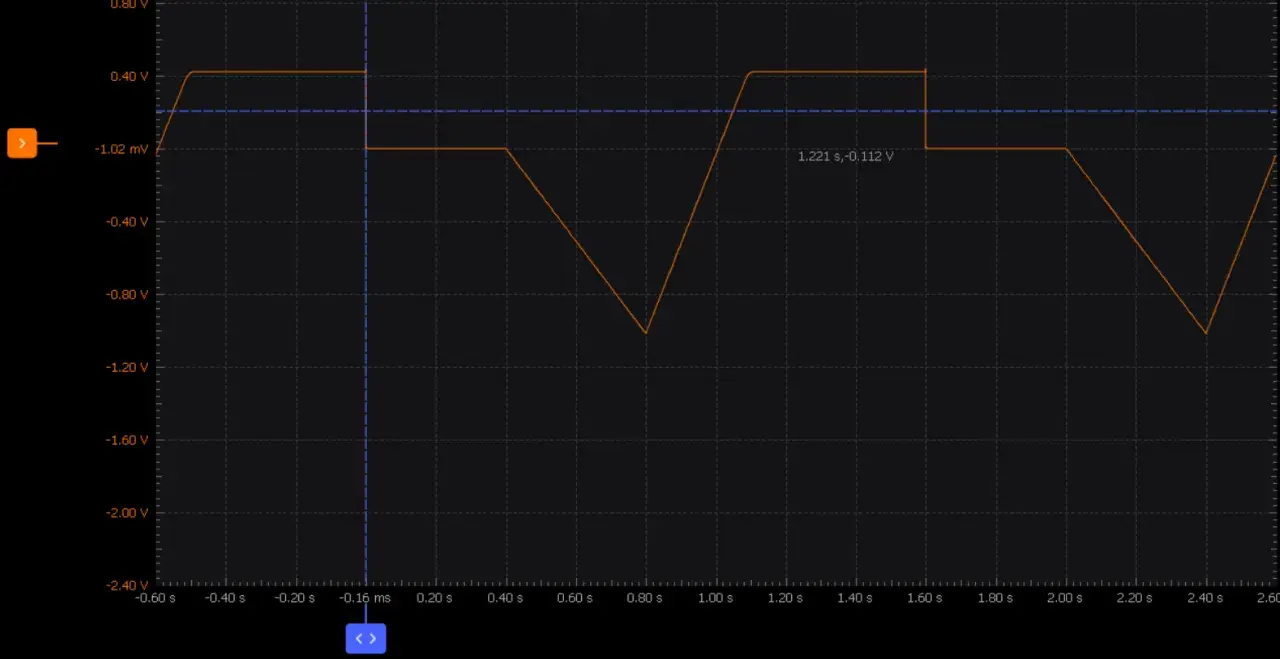

Ich denke bei dieser Architektur immer in zwei Rampen. In der ersten Phase wird die unbekannte Eingangsspannung für eine fest definierte Zeit auf einen Integrator gegeben, sodass am Integratorausgang eine Rampe entsteht. In der zweiten Phase wird eine Referenzspannung mit umgekehrter Polarität angelegt, bis der Integrator wieder bei null ankommt. Gemessen wird also nicht direkt die Höhe der Spannung, sondern die Zeit, die zum Ausgleichen nötig ist.
Phase 1: Eingang integrieren
Während der Integrationszeit sammelt der Integrator die Ladung des Eingangssignals. Je höher die Eingangsspannung, desto weiter wandert die Rampe. Der Clou ist, dass diese Phase mit einer festen Dauer arbeitet, die ich gezielt festlege.
Lesen Sie auch: Single-Ended zu Differential - So gelingt die Signalwandlung!
Phase 2: Mit Referenz zurückfahren
Danach schaltet der Wandler auf eine Referenz um, meist mit entgegengesetzter Polarität. Jetzt läuft die Rampe zurück, und ein Zähler misst die Zeit bis zum Nulldurchgang. Im Idealfall gilt: T2 / T1 = Vin / Vref. Damit ist der digitale Wert direkt aus dem Zeitverhältnis ableitbar.
Das ist nicht nur elegant, sondern auch praktisch, weil beide Rampen durch denselben Integrator laufen. Dadurch heben sich viele Fehleranteile in der Ratio-Messung teilweise auf. Wenn dieses Grundprinzip klar ist, wird auch verständlich, warum die Architektur bei Störungen so robust wirkt.
Warum die Architektur bei Gleichspannung so sauber misst
Der größte Vorteil ist für mich die eingebaute Mittelung. Der Wandler sieht das Eingangssignal nicht als Momentaufnahme, sondern als Durchschnitt über die Integrationszeit. Schnelle Störungen, kurze Spitzen und hochfrequentes Rauschen verlieren dadurch stark an Gewicht. Genau deshalb ist die Architektur in Geräten beliebt, die sehr ruhige und reproduzierbare DC-Werte brauchen.
- 50-Hz- und 60-Hz-Unterdrückung funktioniert besonders gut, wenn die Integrationszeit exakt auf eine Netzperiode oder ein ganzzahliges Vielfaches gelegt wird.
- Offset- und Driftfehler lassen sich in guten Implementierungen deutlich reduzieren, etwa durch Auto-Zero-Phasen oder saubere Kalibrierung.
- Die Messung ist unempfindlich gegen viele parasitäre Effekte, weil dieselbe Integrationsstrecke für beide Phasen genutzt wird.
In der Praxis bedeutet das: Wenn ich an einem Schaltschrank, einem Laborgerät oder einer Versorgungsüberwachung arbeite und dort Netzripple, Schaltreglerrauschen oder lange Leitungen mitspielen, bekomme ich mit dieser Architektur oft ein ruhigeres Ergebnis als mit einem schnelleren, aber empfindlicheren Verfahren. Genau diese Eigenschaft macht sie für langsamere Infrastrukturmessungen interessant.
Besonders nützlich wird das in Umgebungen, in denen DC-Schienen über längere Zeit stabil beobachtet werden sollen, etwa bei Telekom-Standorten mit Batteriebackup oder bei dezentralen Energieanlagen. Dort ist nicht die höchste Messrate entscheidend, sondern dass der Messwert auch bei unruhiger Versorgung glaubwürdig bleibt.
Wo ich den Wandler heute noch gern einplane
Wenn ich ein Design für langsame, präzise Messungen bewerte, landen bestimmte Anwendungen fast automatisch auf der Liste. Das sind keine Modefälle, sondern klassische Aufgaben, bei denen Genauigkeit und Störunterdrückung wichtiger sind als Tempo.
| Anwendung | Warum Dual-Slope passt | Worauf ich achte |
|---|---|---|
| Digitale Multimeter und Panelmeter | Ruhige DC-Anzeige, gute Unterdrückung von Netzbrummen | Messrate ist bewusst niedrig, dafür sehr stabil |
| Telekom- und Energie-Schaltschränke | Versorgungsschienen und Batteriepfade lassen sich sauber überwachen | Ripple und Lastsprünge dürfen das Ergebnis nicht dominieren |
| Brücken- und Temperatursensoren | Kleine Spannungsänderungen werden präzise in Zeitverhältnisse übersetzt | Sensoren müssen langsam genug sein, damit die Mittelung greift |
| Labor- und Kalibriertechnik | Wiederholbarkeit und geringe Drift sind oft wichtiger als hohe Abtastrate | Referenzspannung und Temperaturverhalten sauber auslegen |
Gerade bei klassischen 3 1/2- bis 4 1/2-stelligen Messgeräten ist das Verfahren bis heute sinnvoll, weil es mit überschaubarem Schaltungsaufwand viel Stabilität liefert. Wenn die Anwendung dagegen eher auf viele Kanäle oder schnelle Trends zielt, verschiebt sich die Entscheidung schnell in eine andere Richtung.
Wann SAR und Sigma-Delta die bessere Wahl sind
Ich sehe Dual-Slope nicht als universellen Sieger, sondern als sehr gute Speziallösung. Für moderne Mehrkanal-Systeme, höhere Datenraten oder schnell wechselnde Signale greifen viele Designs heute zu SAR- oder Sigma-Delta-Wandlern. Sigma-Delta hat im Bereich hoher Auflösungen und effektiver Abtastraten bis in den Bereich von einigen hundert Hertz viele integrating ADCs im Markt praktisch verdrängt, vor allem dort, wo 16 bis 24 Bit gefragt sind.
| Architektur | Stärken | Schwächen | Mein Urteil |
|---|---|---|---|
| Dual-Slope | Sehr gute Rauschunterdrückung, hohe DC-Genauigkeit, einfache Ratio-Messung | Langsam, eher für niedrige Bandbreiten gedacht | Ideal für präzise Gleichspannungen und Messgeräte |
| SAR | Schnell, flexibel, verbreitet in vielen Embedded- und Industrielösungen | Benötigt saubere Eingangsaufbereitung, empfindlicher gegen Störungen | Meine Wahl bei Tempo und guter Allround-Performance |
| Sigma-Delta | Sehr hohe Auflösung, gutes Rauschverhalten, stark für langsame bis mittlere Signale | Filterung und Latenz können komplexer sein | Oft die erste Wahl für hochauflösende Sensorik |
Für mich ist die Entscheidung am Ende simpel: Wenn ich eine Spannung präzise und langsam erfassen will, bleibt Dual-Slope extrem attraktiv. Wenn ich aber mehr Kanäle, mehr Tempo oder digitale Flexibilität brauche, schaue ich zuerst auf andere Architekturen. Genau dieser Vergleich spart später viel Frust im Layout und in der Auswertung.
Worauf ich bei der Auslegung und beim Layout achte
Die Architektur verzeiht einiges, aber nicht alles. Wer sie sauber einsetzen will, muss ein paar praktische Punkte ernst nehmen. Ich gehe dabei immer dieselbe Liste durch, weil die Fehlerquellen erstaunlich konstant sind.
- Referenzspannung stabil halten: Jede Drift der Referenz landet direkt im Messergebnis.
- Integrationszeit bewusst wählen: 20 ms für 50 Hz oder 16,67 ms für 60 Hz sind gute Startwerte, wenn Netzbrummen unterdrückt werden soll.
- Leckströme minimieren: Hochohmige Knoten, saubere Leiterplattenführung und kurze Wege sind Pflicht.
- Schalter und Kondensatoren nicht unterschätzen: Dielektrische Absorption, Offset und Leckage können die Genauigkeit begrenzen.
- Den Takt sauber halten: Auch wenn die Architektur robuster ist als viele schnelle ADCs, bleibt der Zähler nur so gut wie seine Zeitbasis.
- Kalibrierung einplanen: Nullpunkt und Verstärkung sollten im echten Aufbau geprüft werden, nicht nur auf dem Papier.
Ein häufiger Denkfehler ist, dass der Wandler allein schon „präzise“ sei. In Wahrheit entscheidet das Gesamtsystem. Ein guter Integrator mit schlechter Referenz ist nur ein langsam arbeitender Fehlerverstärker. Umgekehrt kann ein sauberes Layout mit stabiler Referenz aus einer einfachen Architektur erstaunlich viel herausholen.
Wann ich diese Architektur heute noch gezielt einsetze
Ich setze einen Dual-Slope-Wandler dann ein, wenn DC-Genauigkeit, Störunterdrückung und Einfachheit wichtiger sind als Durchsatz. Das gilt für Messgeräte, Kalibriertechnik, langsame Sensorschnittstellen und stabile Überwachung in Versorgungs- oder Telekommunikationsanlagen. In solchen Fällen ist die Architektur nicht altmodisch, sondern pragmatisch.
Wenn ich dagegen schnelle Transienten sehen, viele Kanäle scannen oder moderne Signalverarbeitung direkt im Datenpfad haben will, nehme ich meist etwas anderes. Für den richtigen Anwendungsfall bleibt das Verfahren aber eine sehr saubere Lösung, gerade weil es mit zwei Integrationsphasen arbeitet und Störungen dadurch oft besser ausblendet als man auf den ersten Blick erwartet.
