Manchester-Codierung verstehen – Vorteile & Einsatzfelder

Die Manchester-Codierung, im Englischen oft Manchester encoding genannt, ist eine elegante Lösung, wenn Daten nicht nur zuverlässig übertragen, sondern auch sauber getaktet ausgewertet werden müssen. Im Kern geht es darum, dass nicht der Pegel eines Bits zählt, sondern die Übergänge im Signal. Genau das macht die Technik für die Signalverarbeitung, für kurze Übertragungsstrecken und für robuste Telekommunikationssysteme so interessant.

Wie aus Pegeln Taktinformation wird

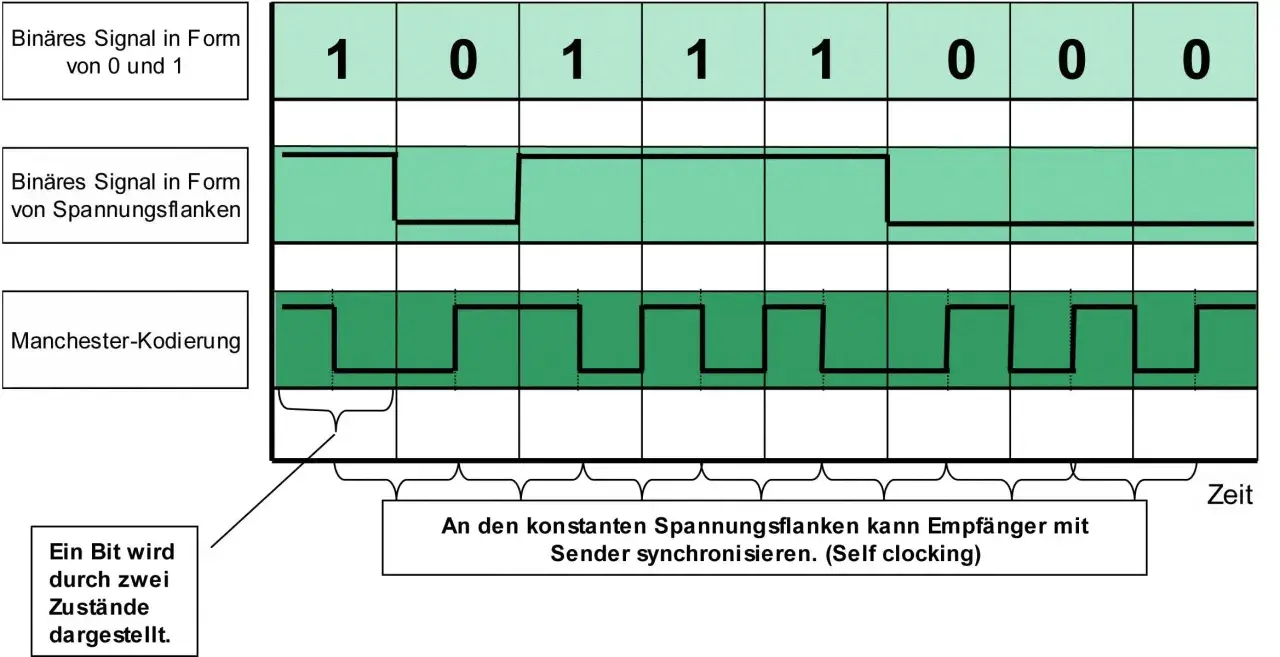

Aus Sicht der Signalverarbeitung ist der eigentliche Trick simpel: Ein Bit wird nicht über einen statischen Spannungswert beschrieben, sondern über eine gerichtete Übergangsfolge. In der Bitmitte muss ein Wechsel stattfinden, und genau dieser Wechsel trägt die logische Bedeutung. Dadurch kann der Empfänger sowohl den Datenwert lesen als auch seinen Abtastzeitpunkt nachführen.

Wichtig ist dabei eine saubere Begriffsunterscheidung. Die Codierung lebt von der Mittentransition, nicht von zufälligen Flanken an der Bitgrenze. Randübergänge können vorkommen, dienen aber meist nur dazu, die Signalpolarität für das nächste Bit vorzubereiten. Das ist ein Detail, das Anfänger oft übersehen, obwohl es die spätere Dekodierung direkt beeinflusst.

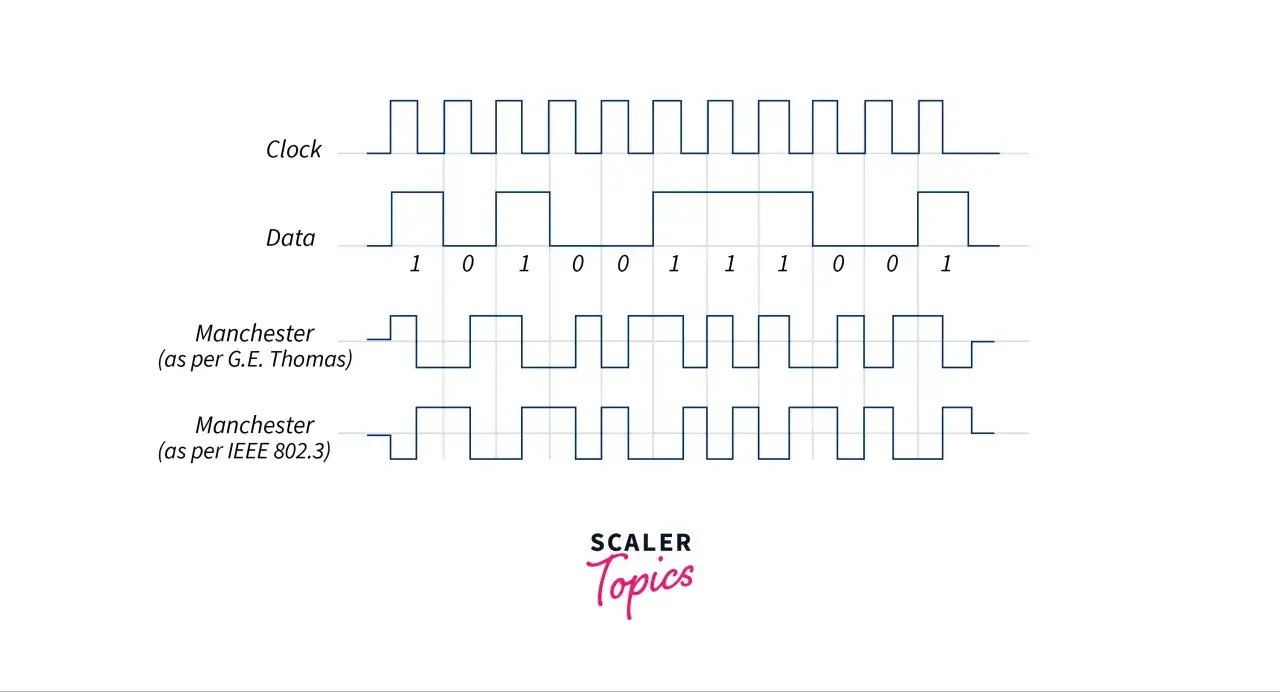

Die beiden Lesarten sind nicht nur akademische Fußnoten. Wer Sender und Empfänger mit unterschiedlicher Konvention aufbaut, liest plötzlich invertierte Bits aus. In der Praxis löst man das entweder durch konsequente Dokumentation oder durch eine differenzielle Variante, wenn Polaritätswechsel realistisch sind. Genau an dieser Stelle trennt sich saubere Systemplanung von bloß funktionierender Labordemo.

Damit ist das Grundprinzip klar. Interessant wird es jetzt, wenn man fragt, warum diese Form der Codierung in der Praxis überhaupt so zuverlässig arbeitet.

Warum das Verfahren den Empfänger entlastet

Der große Vorteil ist die Selbsttaktung. Weil in jeder Bitzelle mindestens ein Übergang auftaucht, muss der Empfänger den Zeitraster nicht separat mitliefern bekommen. Das reduziert Probleme bei Drift, Jitter und langen Bitfolgen ohne Aktivität. Ich halte das für den eigentlichen Grund, warum die Methode trotz ihres Alters nicht verschwunden ist.

Hinzu kommt der fehlende Gleichanteil. Die mittlere Signalspannung bleibt über längere Datenfolgen nahe bei null, was Übertragung über Kopplungselemente erleichtert. Für viele Leitungen und Schnittstellen ist das ein praktischer Vorteil, weil Transformatoren oder Koppelkondensatoren das Signal dann übertragen können, ohne dass ein störender DC-Anteil die Kette verschiebt.

• Clock recovery: Der Takt steckt im Signal selbst und muss nicht extern stabilisiert werden.
• DC-Freiheit: Der Mittelwert hängt nicht von einer langen Folge gleicher Bits ab.
• Robustheit bei langen Bitfolgen: Der Empfänger verliert seltener die Bitmitte aus dem Blick.
• Gute Fehlererkennbarkeit: Wenn Übergänge fehlen oder falsch liegen, fällt das oft schneller auf als bei Pegelcodierungen.

Man sollte das aber nicht romantisieren: Manchester-Codierung macht das Signal nicht „besser“ in jedem Sinn, sondern nur anders auswertbar. Der Preis für die saubere Synchronisation ist der höhere Bandbreitenbedarf. Genau deshalb lohnt sich der Vergleich mit anderen Leitcodierungen.

Wo Manchester gegen andere Leitcodierungen gewinnt und verliert

Wenn ich ein Codierungsverfahren auswähle, schaue ich zuerst auf drei Dinge: Datenrate, zulässige Bandbreite und die Frage, ob die Polarität unterwegs kippen kann. Erst dann kommt die reine Eleganz der Lösung. Die Tabelle unten zeigt, warum Manchester in vielen Fällen robust, aber nicht universell optimal ist.

Manchester ist also stark, wenn der Empfänger aus dem Signal selbst zuverlässig den Takt gewinnen soll. NRZ ist dagegen sparsamer und deshalb oft attraktiver, wenn Bandbreite knapp ist oder ein separater Takt ohnehin zur Verfügung steht. Die differenzielle Variante lohnt sich vor allem dann, wenn die Leitungspolarität nicht garantiert konstant bleibt oder wenn eine Umkehrung im System nicht sicher ausgeschlossen werden kann.

Diese Einordnung hilft bei der Technikentscheidung. Für echte Systeme ist aber genauso wichtig, wo man die Codierung heute noch sinnvoll einsetzt.

Typische Einsatzfelder in Telekommunikation und Infrastruktur

Manchester-Codierung findet man vor allem dort, wo kurze, robuste und leicht synchronisierbare Verbindungen gefragt sind. Ich denke dabei weniger an Hochgeschwindigkeits-Backbones, sondern an Strecken, bei denen zuverlässige Signalerkennung wichtiger ist als maximale Effizienz. Das passt gut zu vielen Telekommunikations- und Infrastrukturszenarien in Gebäuden, Geräten und kleineren Netzsegmenten.

• Frühe Ethernet-Varianten: Historisch war die Technik für 10-Mbit/s-Netze relevant, weil Takt und Daten gemeinsam transportiert wurden.
• IR-Fernbedienungen: Bei einfachen Befehlsprotokollen ist die klare Flankenerkennung ein praktischer Vorteil.
• RFID- und Nahbereichssysteme: Kurze Übertragungen profitieren von der sauberen Signalstruktur.
• Embedded- und Steuertechnik: Kleine Steuerstrecken, Lichtsysteme oder industrielle Signalleitungen nutzen oft robuste, leicht dekodierbare Formate.

Gerade in Umgebungen mit störanfälliger Versorgung, langen Leitungswegen innerhalb eines Gebäudes oder klar begrenzten Reichweiten ist das interessant. Dort zählt nicht nur die Datenrate, sondern auch, wie leicht sich ein Signal ohne komplizierte Zusatzlogik wieder in stabile Bits zurückverwandeln lässt. Und genau damit ist die technische Frage noch nicht abgeschlossen, denn in der Praxis entscheidet die Dekodierung über Erfolg oder Frust.

So dekodiere ich das Signal fehlerarm

Wenn ich ein solches Signal dekodiere, gehe ich immer in derselben Reihenfolge vor. Erst prüfe ich, ob der Empfänger die Bitgrenzen sauber kennt. Dann schaue ich, ob in der Mitte jeder Bitzelle ein Übergang liegt. Erst danach ordne ich die Richtung der Flanke der gewählten Konvention zu. Diese Reihenfolge klingt banal, vermeidet aber viele unnötige Fehlersuchen.

1. Bitdauer festlegen und den Abtastraster daran ausrichten.
2. Jede Bitmitte auf eine Transition prüfen.
3. Die Richtung der Transition mit der dokumentierten Konvention abgleichen.
4. Grenzübergänge nicht mit Nutzinformation verwechseln.
5. Bei invertierten Leitungen oder Treibern zuerst die Polarität prüfen, bevor Bits neu interpretiert werden.

Praktisch heißt das auch: Ein Oszilloskop oder Logikanalysator sollte nicht nur den Datenwert zeigen, sondern die Übergänge im Zeitverlauf sauber sichtbar machen. Gerade bei Jitter, schlechten Flanken oder leicht verschobenen Schwellwerten sieht man dort schnell, ob das Problem in der Codierung, in der Leitung oder im Auswertefenster steckt. Das spart Zeit, weil man nicht am falschen Ende sucht.

Wenn das Signal grundsätzlich korrekt aussieht, sind die meisten Fehler erstaunlich unspektakulär: falsche Konvention, vertauschte Polarität, zu schmale Abtastfenster oder ein Empfänger, der den Gleichanteil fälschlich mit auswertet. Genau solche Details bringen Systeme ins Stolpern.

Die praktischen Stolpersteine, die oft den Unterschied machen

Die meisten Probleme entstehen nicht durch das Grundprinzip, sondern durch Annahmen, die in der Schaltung nicht erfüllt sind. Manchester funktioniert nur dann sauber, wenn Sender, Empfänger und Leitung dieselbe Logik meinen. Das klingt selbstverständlich, wird aber in gemischten Systemen erstaunlich oft übersehen.

• Falsche Konvention: Thomas- und IEEE-Lesart dürfen nicht stillschweigend vermischt werden.
• Zu viel Bandbreitenknappheit: Wer die Technik in einem engen Spektrum erzwingen will, produziert unnötige Flankenprobleme.
• Unsaubere Polarität: Eine Invertierung auf der Leitung kann Bits scheinbar vertauschen, obwohl das Signal formal korrekt ist.
• Schlechte Schwellwerte: Wenn der Empfänger Übergänge zu spät oder zu früh erkennt, leidet die Taktgewinnung sofort.
• Überschätzte Universalität: Für sehr hohe Datenraten oder spektral kritische Strecken ist eine effizientere Codierung oft sinnvoller.

Mein Fazit ist deshalb ziemlich nüchtern: Die Manchester-Codierung ist keine Allzwecklösung, aber eine ausgesprochen robuste Antwort auf ein klassisches Problem der Signalverarbeitung. Wer saubere Synchronisation, DC-Freiheit und einfache Dekodierung braucht, bekommt mit ihr ein verlässliches Werkzeug. Wer dagegen maximale Effizienz sucht, sollte bewusst nach Alternativen greifen und nicht aus Gewohnheit beim vertrauten Übergangsschema bleiben.
