Die Mesh-Topologie, oft auch als mesh topology bezeichnet, ist für Netzwerke interessant, bei denen Ausfalltoleranz und Umleitungsfähigkeit wichtiger sind als maximale Einfachheit. In diesem Artikel ordne ich ein, wie die Architektur funktioniert, wann Full Mesh und Partial Mesh sinnvoll sind und wo der Aufwand schnell aus dem Ruder läuft. Außerdem schaue ich auf typische Einsatzszenarien in Telekommunikations- und Infrastrukturumgebungen, in denen Redundanz nicht nur nett, sondern betriebsentscheidend ist.
Die wichtigsten Punkte in wenigen Zeilen
- Vollvermaschung bietet maximale Redundanz, wächst aber schnell teuer und komplex.
- Teilvermaschung ist in vielen realen Netzen der bessere Kompromiss aus Kosten, Betrieb und Sicherheit.
- Die Zahl der Verbindungen steigt bei Full Mesh quadratisch: n x (n - 1) / 2.
- Mesh lohnt sich besonders dort, wo Ausfälle einzelner Links oder Knoten nicht einfach akzeptiert werden können.
- Die Topologie hilft nur dann wirklich, wenn keine gemeinsamen Schwachstellen wie Strom, Trassen oder Provider geteilt werden.
- Gerade in verteilten Regionen ist eine gezielte Vermaschung oft sinnvoller als der Versuch, alles mit allem zu verbinden.
Wie eine Mesh-Topologie im Kern funktioniert
Anders als bei Stern- oder Baumstrukturen verlässt sich ein vermaschtes Netz auf mehrere direkte Verbindungen zwischen Knoten. Jeder Router, Switch, Access Point oder Gateway kann nicht nur Daten empfangen, sondern auch weiterleiten; genau daraus entsteht die Redundanz.
Ich trenne dabei gern zwei Ebenen: physisch ist ein Netz vermascht, wenn viele direkte Leitungen oder Funkpfade existieren. Logisch vermascht ist es, wenn der Verkehr über mehrere mögliche Routen verteilt werden kann, auch wenn nicht jede Verbindung als eigene Leitung sichtbar ist.
- Direkte Pfade reduzieren die Abhängigkeit von einem zentralen Knoten.
- Mehrere Alternativrouten erlauben ein automatisches Umschwenken bei Ausfällen.
- Selbstheilung bedeutet nicht Magie, sondern sauberes Routing und gutes Monitoring.
Der entscheidende Punkt ist also nicht nur, dass alles „irgendwie verbunden“ ist, sondern dass das Netz einen Fehler verkraften kann, ohne gleich stillzustehen. Genau daran schließt der Unterschied zwischen Voll- und Teilvermaschung an.
Full mesh und partial mesh im direkten Vergleich

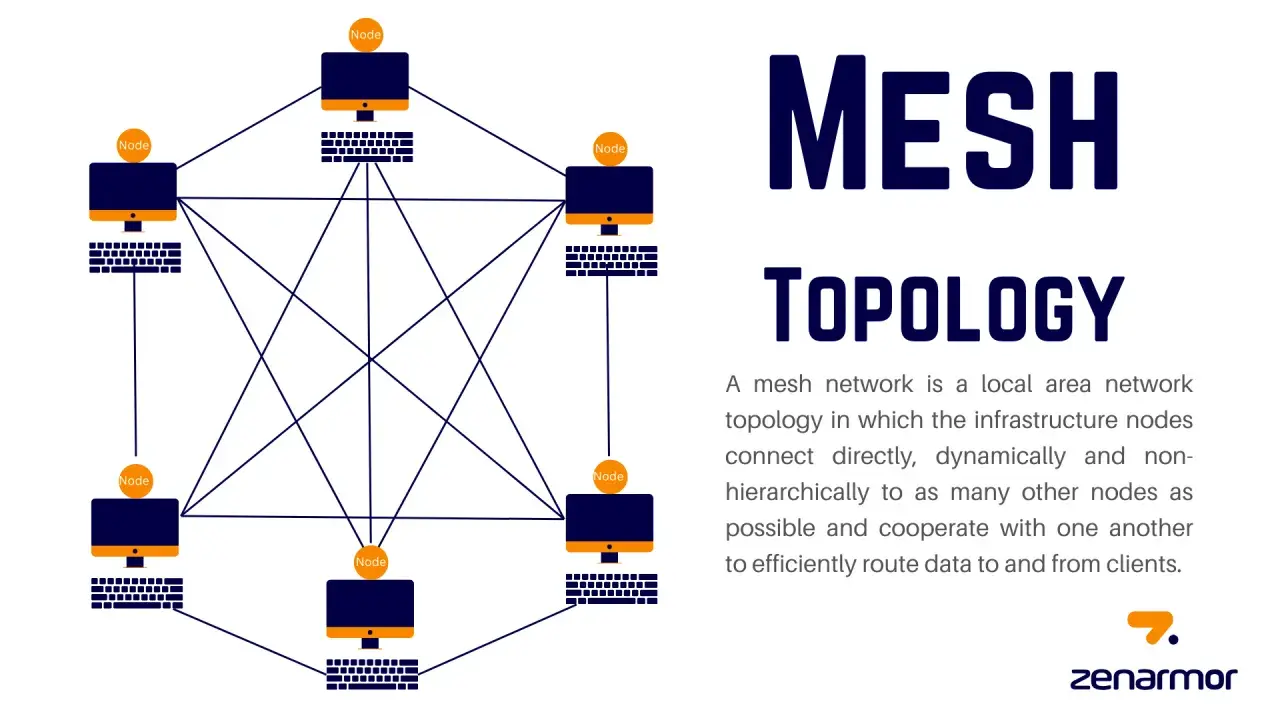

In einer Vollvermaschung ist jeder Knoten mit jedem anderen direkt verbunden. Das ist technisch elegant, aber schnell teuer: Die Zahl der Verbindungen wächst nicht linear, sondern quadratisch. Für n Knoten gilt grob n x (n - 1) / 2; bei 5 Knoten sind das 10 Links, bei 10 Knoten 45 und bei 20 Knoten bereits 190.
Die Teilvermaschung ist deshalb in vielen Projekten der realistische Kompromiss: Kritische Knoten bekommen mehrere Wege, weniger wichtige Standorte nicht. Ich halte das für die praktischere Variante, sobald die Zahl der Geräte, Standorte oder Tunnel nicht mehr klein ist.
| Kriterium | Vollvermaschung | Teilvermaschung |
|---|---|---|
| Anzahl der Verbindungen | Sehr hoch, wächst quadratisch | Gezielt geplant, deutlich niedriger |
| Ausfallsicherheit | Maximal, solange keine gemeinsame Schwachstelle existiert | Hoch, aber abhängig von der Auswahl kritischer Knoten |
| Kosten | Hoch durch Ports, Leitungen, Funkressourcen und Betrieb | Spürbar besser kalkulierbar |
| Latenz | Oft niedrig, weil direkte Wege verfügbar sind | Kann steigen, wenn Umwege nötig sind |
| Betriebsaufwand | Komplex bei Planung, Monitoring und Fehlersuche | Handhabbarer, wenn sauber segmentiert |
| Typische Nutzung | Sehr kritische Kernverbindungen, kleine Netze | Verteilte Umgebungen, Campus, Backhaul, Außenstandorte |
Die Tabelle zeigt den Kern des Problems: Vollvermaschung liefert maximale Redundanz, Teilvermaschung liefert meist das bessere Verhältnis aus Sicherheit, Kosten und Betriebsaufwand. Wer das sauber trennt, plant stabiler und spart sich später unnötige Komplexität.
Wo Mesh-Strukturen ihre Stärken ausspielen
Mesh ist dort stark, wo Netze nicht nur eine Strecke bedienen, sondern viele wechselnde Kommunikationsbeziehungen. Genau in solchen Umgebungen zahlt sich die Fähigkeit aus, Daten auf mehrere Wege zu verteilen.
- Kritische Unternehmens- und Campusnetze profitieren von alternativen Pfaden, wenn ein Switch, eine Leitung oder ein Funklink ausfällt.
- Telekommunikations-Backbones brauchen häufig mehrere Routen, damit Wartung oder Störung nicht sofort den Betrieb unterbrechen.
- Funknetze mit unklaren Trassen gewinnen an Flexibilität, wenn Relays oder Access Points sich gegenseitig absichern.
- Verteilte Standorte in schwer zugänglichen Regionen lassen sich robuster anbinden, wenn nicht jeder Standort auf nur einen einzigen Zubringer angewiesen ist.
Besonders interessant wird das in Umgebungen, in denen Ausfälle nicht nur ärgerlich, sondern teuer oder sicherheitskritisch sind. Dann ist Mesh kein Luxus, sondern ein Mittel, um Betriebsrisiko zu begrenzen und Verfügbarkeit planbarer zu machen.
Gerade weil die Architektur robust wirkt, werden ihre Grenzen leicht unterschätzt.
Wo die Architektur an Grenzen stößt
Die häufigste Fehlannahme ist simpel: Mehr Verbindungen bedeuten automatisch mehr Qualität. In der Praxis steigt mit jeder zusätzlichen Verbindung auch der Aufwand für Planung, Schlüsselverwaltung, Fehlersuche, Kapazitätsmanagement und Dokumentation.
| Typischer Fehler | Was dann passiert | Was besser funktioniert |
|---|---|---|
| Jeden Standort direkt mit jedem verbinden | Kosten- und Managementexplosion | Nur kritische Knoten mehrfach anbinden |
| Gemeinsame Ausfallpfade übersehen | Scheinredundanz auf dem Papier | Strom, Trasse und Provider getrennt prüfen |
| Zu viele Funk-Hops planen | Mehr Latenz, weniger Durchsatz | Hops begrenzen und Backhaul stärken |
| Monitoring erst am Ende denken | Fehler bleiben länger unbemerkt | Routing, Alarmierung und Sichtbarkeit früh einplanen |
Im WLAN- und Funkbereich kommt ein weiterer Effekt hinzu: Jeder Hop kostet nutzbare Bandbreite, weil das Medium geteilt wird und Daten häufiger gesendet werden müssen. Deshalb kann ein Mesh auf dem Papier sehr robust aussehen und im Betrieb trotzdem zu langsam oder zu störanfällig sein, wenn zu viele Relays auf derselben Funkstrecke hängen.
Mesh löst also keine schlechten Basisbedingungen. Wenn Strom, Trassen, Funkkanäle oder Uplink-Provider dieselben Schwachstellen teilen, verschiebt die Topologie das Problem nur. Genau deshalb braucht die Entscheidung einen klaren Prüfrahmen.
Wie ich entscheide, ob Mesh wirklich sinnvoll ist
Meine Prüffrage ist immer dieselbe: Soll das Netz einzelne Ausfälle automatisch überstehen, oder reicht es, wenn ein Techniker später manuell eingreift? Daraus ergibt sich erstaunlich viel.
- Definiere die Ausfalltoleranz. Muss ein einzelner Link, ein Knoten oder ein kompletter Standort ohne Unterbrechung ersetzt werden?
- Prüfe die Verkehrsrichtung. Läuft der Traffic vor allem zwischen vielen gleichwertigen Punkten oder hauptsächlich zu einem zentralen Kern?
- Zähle die Knoten nüchtern durch. Je mehr Geräte oder Standorte beteiligt sind, desto schneller wird eine Vollvermaschung unpraktisch.
- Bewerte den Betrieb. Wer überwacht die Routen, Schlüssel, Kanäle und Ausweichpfade im Alltag?
- Suche gemeinsame Risiken. Geteilte Masten, Leitungswege, Stromversorgung oder Provideranschlüsse können eine Topologie entwerten.
Wenn drei dieser Punkte kritisch ausfallen, plane ich selten eine Vollvermaschung, sondern eher eine gezielte Teilvermaschung mit klaren Prioritäten. So bleibt das Netz beherrschbar, ohne auf Redundanz zu verzichten, wo sie wirklich gebraucht wird.
Für verteilte Regionen ist genau diese Abwägung oft der Unterschied zwischen einer sauberen Architektur und teurer Symbolik.
Was das für verteilte Netze und abgelegene Standorte bedeutet
Gerade in Umgebungen mit langen Zuführungen, wenigen Ausweichtrassen, schwieriger Topografie oder verstreuten Siedlungen lohnt sich Mesh vor allem als gezielte Redundanzschicht. Ich würde dort nie versuchen, alles mit allem zu verbinden; sinnvoller ist es, kritische Knoten mehrfach abzusichern und unwichtige Pfade schlank zu halten.
- Kernknoten sollten mehrere unabhängige Wege haben.
- Außenstandorte brauchen eher stabile Backhauls als maximale Verbindungsdichte.
- Funkstrecken müssen auf Last, Sichtlinie und Störungen geprüft werden, bevor man auf Selbstheilung vertraut.
Wer Netzwerke für Regionen mit schwieriger Erreichbarkeit plant, sollte deshalb nicht nach der hübschesten Topologie zeichnen, sondern nach der robustesten Betriebsrealität. Genau dort zeigt die vermaschte Architektur ihren eigentlichen Wert: nicht als Selbstzweck, sondern als belastbare Antwort auf Ausfälle, Distanz und begrenzte Infrastruktur.
