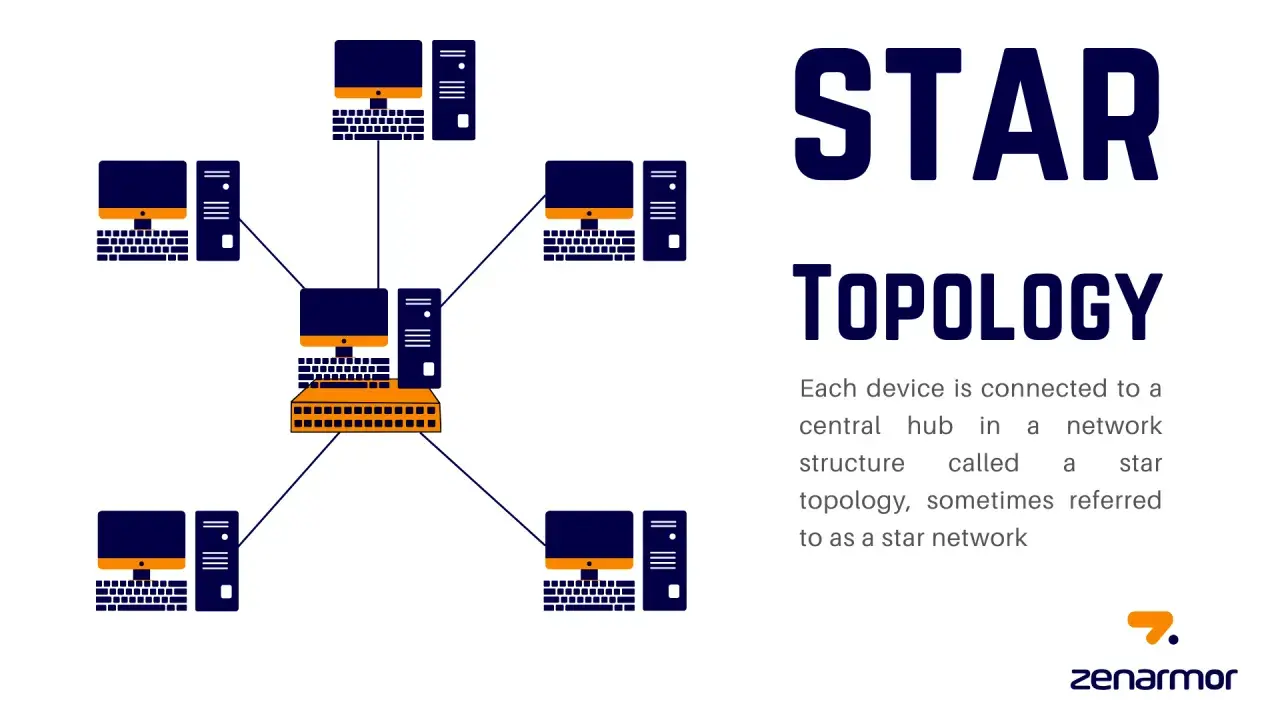

Die star topology ist in der Praxis meist die Stern-Topologie mit einem zentralen Switch oder Access Point, an den alle Endgeräte einzeln angebunden werden. Genau diese Anordnung macht Netzwerke übersichtlich, leicht erweiterbar und im Störungsfall schneller zu prüfen. Gleichzeitig bleibt der zentrale Knoten der Punkt, an dem Planung und Ausfallsicherheit wirklich entschieden werden.
Das Entscheidende an einer sternförmigen Netzarchitektur ist die einfache Kontrolle am zentralen Knoten
- Alle Geräte hängen über eigene Verbindungen an einem Mittelpunkt, meist an einem Switch.
- Ein Defekt an einem Kabel oder Endgerät betrifft in der Regel nur diesen einen Anschluss.
- Der zentrale Knoten bleibt die wichtigste Schwachstelle und muss deshalb sauber dimensioniert sein.
- Für Büros, Schulen und kleine Standorte ist die Verwaltung oft deutlich einfacher als bei älteren Topologien.
- Wachstum funktioniert gut, solange Ports, Uplinks und Stromversorgung von Anfang an mitgedacht werden.
Wie die sternförmige Netzstruktur im Alltag aufgebaut ist

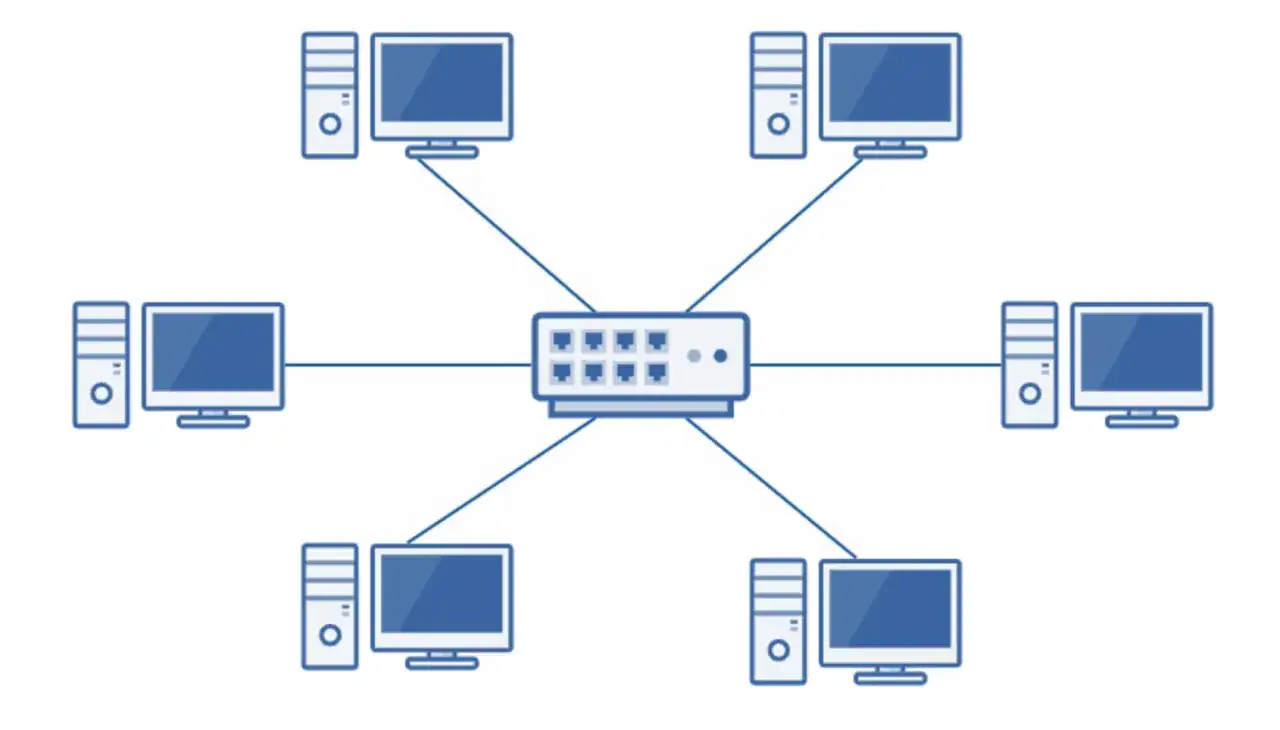

Im Kern ist die Idee sehr schlicht: Jedes Endgerät bekommt eine eigene Verbindung zum Mittelpunkt, und dort laufen Daten zusammen, werden geprüft und an das richtige Ziel weitergeleitet. In modernen LANs ist dieser Mittelpunkt fast immer ein Switch; ein Hub ist eher eine historische Referenz, weil er Verkehr an alle Ports verteilt statt gezielt zu schalten. Genau das macht die sternförmige Struktur so gut lesbar: Wer den Mittelpunkt versteht, versteht das ganze Netz.
Wichtig ist die Unterscheidung zwischen physischer und logischer Sicht. Physisch sieht man die Kabel oder Funkverbindungen zum zentralen Gerät, logisch beschreibt man damit den Weg der Daten. Ein Netz kann also sternförmig verkabelt sein und trotzdem intern sauber segmentiert werden, etwa über VLANs, also logisch getrennte Netze auf derselben Infrastruktur. Wenn diese Basis sitzt, lohnt sich der Blick auf die zentrale Komponente selbst.
Warum die zentrale Komponente so wichtig ist
Ich achte bei solchen Netzen zuerst auf das Gerät in der Mitte, weil dort Leistung, Verfügbarkeit und Erweiterbarkeit zusammenlaufen. Nicht die Anzahl der Endgeräte entscheidet allein über die Qualität, sondern vor allem die Frage, wie gut der zentrale Knoten Last, Strom und Ausfälle verkraftet.
Switch
Ein Switch ist heute die Standardlösung in der Mitte. Er leitet Daten in der Regel gezielt an den richtigen Port weiter und schafft damit Ordnung im Verkehr. Für kleine und mittlere Netze ist das fast immer die vernünftigste Wahl, weil Verwaltung und Fehlersuche deutlich einfacher werden.
Access Point
In WLAN-Umgebungen übernimmt ein Access Point die zentrale Rolle. Die Topologie bleibt sternförmig, auch wenn die Übertragung drahtlos ist. Praktisch relevant wird das vor allem mit PoE, also Power over Ethernet: Strom und Daten laufen über dasselbe Kabel, was die Montage von Access Points, Kameras oder IP-Telefonen stark vereinfacht.
Lesen Sie auch: DoIP Diagnose - Revolutioniert Ethernet die Fahrzeugwelt?
Hub
Ein Hub taucht in älteren Beschreibungen noch auf, ist für neue Netze aber kaum noch sinnvoll. Er wiederholt Daten an alle angeschlossenen Ports und macht die Struktur dadurch langsamer und unübersichtlicher. Für heutige Anforderungen an Verwaltung und Leistung ist das meist ein schlechter Tausch.
Wer den Mittelpunkt sauber auswählt, legt die Grundlage für den Alltag im Netz. Im nächsten Schritt zeigt sich dann, wo die Architektur im Betrieb wirklich punktet.
Wo diese Architektur im Betrieb punktet
- Fehlersuche wird einfacher, weil ein defektes Kabel in der Regel nur einen Anschluss betrifft.
- Erweiterungen sind klar nachvollziehbar: Ein neues Gerät bekommt einen freien Port, statt eine bestehende Leitung umzukonstruieren.
- Leistung bleibt besser kontrollierbar, weil moderne Switches Verbindungen gezielt schalten und nicht blind an alle weiterreichen.
- Verwaltung konzentriert sich auf einen klaren Punkt: Dokumentation, Monitoring und Segmentierung lassen sich zentral führen.
- Praxisnähe entsteht gerade in Umgebungen mit wenig Vor-Ort-Support, weil Störungen schneller eingegrenzt werden können.
Gerade in verteilten Infrastrukturen ist das ein unterschätzter Vorteil. Wenn Wartungsfenster knapp sind oder Technikteams nicht permanent vor Ort arbeiten, spart eine klare Struktur spürbar Zeit. Trotzdem ist die Mitte auch die Schwachstelle, und genau dort plane ich am sorgfältigsten.
Welche Grenzen und Risiken ich immer einplane
Die größte Schwäche ist eindeutig der zentrale Ausfallpunkt. Fällt der Switch in der Mitte aus, ist das betroffene Segment still, selbst wenn alle Endgeräte und Kabel intakt sind. Für kritische Umgebungen heißt das: Redundanz ist keine Kür, sondern Pflicht.
| Risiko | Auswirkung | Praktischer Gegenzug |
|---|---|---|
| Ausfall des zentralen Switches | Das gesamte Segment ist nicht mehr erreichbar. | Zwei Kern-Switches, Stacking oder ein Ersatzgerät plus USV. |
| Zu wenige Ports | Das Netz wächst schneller als die Hardware. | Ports mit Reserve einplanen oder direkt ein größeres Modell wählen. |
| Ein einzelner 1-Gbit/s-Uplink für viele Clients | Der Backbone wird zum Engpass. | 2,5- oder 10-Gbit/s-Uplinks oder Link Aggregation einsetzen. |
| Schlechte Beschriftung | Störungen dauern unnötig lange. | Patchpanel, Portplan und Inventar konsequent aktuell halten. |
Link Aggregation bündelt mehrere physische Leitungen zu einem logischen Uplink, damit mehr Durchsatz oder mehr Ausfallsicherheit möglich wird. Eine USV, also eine unterbrechungsfreie Stromversorgung, hält den zentralen Knoten bei kurzen Stromausfällen am Leben und kann ein kontrolliertes Herunterfahren ermöglichen. Genau solche Details machen den Unterschied zwischen sauber geplant und nur formal richtig.
Wenn man diese Risiken ernst nimmt, wird der Vergleich mit anderen Topologien deutlich nüchterner und damit nützlicher.
Stern, Bus, Ring oder Mesh im direkten Vergleich
Für moderne LANs gewinnt die Sternstruktur fast immer, weil sie das beste Verhältnis aus Kontrolle, Skalierbarkeit und Fehlersuche liefert. Andere Topologien haben ihre historischen oder spezialisierten Einsatzbereiche, aber für den typischen Büro- oder Campusbetrieb sind sie meist die kompliziertere Wahl.
| Kriterium | Stern | Bus | Ring | Mesh |
|---|---|---|---|---|
| Verkabelung | Eine eigene Verbindung pro Endgerät | Eine gemeinsame Hauptleitung | Geschlossener Kreis | Mehrere Pfade zwischen vielen Knoten |
| Fehlerwirkung | Meist nur ein Gerät oder ein Port betroffen | Störung kann viele Geräte betreffen | Unterbrechungen wirken schnell auf den ganzen Kreis | Sehr robust, weil Alternativpfade vorhanden sind |
| Verwaltung | Einfach und zentral | Unübersichtlich | Überschaubar, aber begrenzt | Komplex und abstimmungsintensiv |
| Skalierung | Gut, solange Ports und Uplinks mitwachsen | Schwach | Begrenzt | Sehr gut, aber teuer |
| Typische Nutzung | Büros, Schulen, WLAN, kleine Campusnetze | Heute kaum noch relevant | Spezialfälle | Kritische oder hochverfügbare Netze |
Wenn ich ein Netzwerk aufbaue, nehme ich fast immer zuerst die Frage ernst, wie viele Geräte wirklich sauber verwaltet werden sollen. Alles andere ist nachrangig. Die bessere Entscheidung ist deshalb oft nicht, ob man sternförmig arbeitet, sondern wie groß und wie redundant man diese Struktur anlegt.
Wann ich sie für Büros, Schulen und verteilte Standorte empfehle
Ich empfehle die Sternstruktur vor allem dann, wenn klare Zuständigkeiten wichtiger sind als maximale Komplexität. Als Faustregel denke ich bei etwa 20 bis 50 Endgeräten bereits an eine hierarchische Variante mit Core- und Access-Switch, damit die Mitte nicht zum Flaschenhals wird.
- Kleine und mittlere Büros mit überschaubarer Gerätezahl.
- Schulen, Verwaltungsräume und andere Orte, an denen Geräte regelmäßig ergänzt oder umgestellt werden.
- WLAN-Installationen mit mehreren Access Points, Kameras oder IP-Telefonen.
- Standorte mit wenig Vor-Ort-Wartung, bei denen schnelle Fehlerlokalisierung zählt.
- Wachsende Netze, in denen später mehrere Access-Switches an einen zentralen Kern angebunden werden.
Gerade in Infrastrukturen mit verstreuten Standorten oder knappen Wartungsfenstern spielt diese Logik ihre Stärken aus. Der Aufbau bleibt übersichtlich, und ein späterer Ausbau lässt sich sauber in Stufen planen, statt das Netz jedes Mal neu zu erfinden.
Was bei Planung und Betrieb den Ausschlag gibt
- Immer ausreichend Port-Reserve einplanen, statt die Hardware bis an die Grenze zu füllen.
- Den zentralen Knoten mit USV und sauberer Stromversorgung absichern.
- Beschriftung, Patchpanel und Dokumentation aktuell halten, damit Störungen nicht zur Sucharbeit werden.
- VLANs nutzen, wenn Nutzer, Gäste, IoT-Geräte und Verwaltung logisch getrennt werden sollen.
- Bei Wachstum früh über Redundanz, Ersatzgeräte und größere Uplinks nachdenken.
Wenn ich ein Netz sternförmig aufsetze, will ich nicht nur Ordnung, sondern auch Austauschbarkeit: Ein defektes Kabel, ein überlasteter Port oder ein späterer Ausbau sollen keine Grundsatzfrage werden. Genau darin liegt die Stärke dieser Architektur: Sie ist schlicht genug für den Alltag und flexibel genug für die nächste Ausbaustufe.
