Orthogonale Mehrträgerverfahren sind der Grund, warum moderne Funknetze hohe Datenraten auch dann stabil halten, wenn der Kanal alles andere als ideal ist. Die ofdm modulation, also die OFDM-Modulation, verteilt digitale Information auf viele eng beieinanderliegende Unterträger, statt alles auf eine einzige Trägerfrequenz zu pressen, und genau das macht sie in WLAN, LTE, 5G und vielen Breitbandstrecken so relevant. In diesem Artikel erkläre ich die Signalverarbeitung dahinter, die Stärken und Grenzen im realen Netzbetrieb und worauf es bei Planung und Messung wirklich ankommt.
Die kurze Einordnung für den schnellen Überblick
- OFDM zerlegt ein Signal in viele orthogonale Unterträger und überträgt die Daten parallel.
- Im Sender sorgt eine IFFT für das Zeitsignal, im Empfänger übernimmt die FFT die Rückwandlung.
- Der Cyclic Prefix reduziert Mehrwege-Störungen, kostet aber Nutzdatenrate und Sendezeit.
- Die Technik ist stark bei Funkkanälen mit Reflexionen, aber empfindlich bei hoher Nichtlinearität und schlechtem Takt.
- OFDMA und DFT-s-OFDM klingen ähnlich, lösen aber unterschiedliche Netzprobleme.
Was OFDM in der Signalverarbeitung eigentlich leistet
Der zentrale Gedanke ist einfach: Statt ein schnelles Signal auf eine einzelne Trägerfrequenz zu setzen, verteilt man die Nutzdaten auf viele schmalbandige Teilträger. Jeder einzelne Träger ist langsam genug, um mit den Verzerrungen eines realen Funkkanals besser zurechtzukommen, zusammen liefern sie trotzdem den gewünschten Durchsatz.
Orthogonal bedeutet in diesem Zusammenhang nicht "weit auseinander", sondern mathematisch so angeordnet, dass sich die Unterträger im Idealfall nicht gegenseitig stören. Genau dadurch können sich ihre Spektren teilweise uberlappen, ohne dass am Abtastpunkt Interferenzen entstehen. Das spart Spektrum und macht OFDM effizienter als viele ältere Einzelträgeransätze.
Für mich ist das der eigentliche Reiz der Methode: Sie akzeptiert, dass Funkkanäle unordentlich sind, und baut die Übertragung so, dass diese Unordnung beherrschbar bleibt. Damit ist der Kern klar; als Nächstes lohnt sich der Blick auf die konkrete Signalkette.

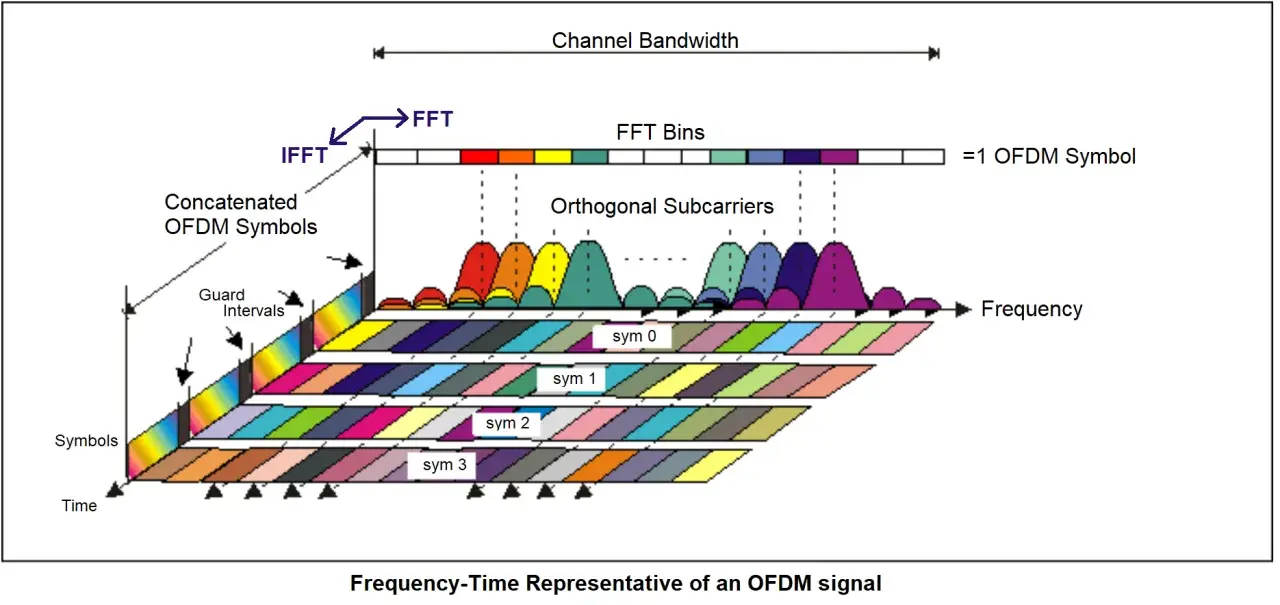

So entsteht ein OFDM-Signal im Sender und im Empfänger
Die Signalverarbeitung ist hier überraschend elegant. Wie MathWorks beschreibt, arbeitet der Sender im Kern mit einer IFFT, also der inversen schnellen Fourier-Transformation, um aus den belegten Unterträgern ein Zeitsignal zu formen; der Empfänger geht mit der FFT den umgekehrten Weg zurück in die Frequenzebene.
- Die Bits werden zunächst in Symbole wie QPSK, 16-QAM oder 64-QAM umgesetzt.
- Die Symbole werden auf ein Unterträger-Raster verteilt; einige Träger bleiben als Pilot-, Schutz- oder Leerlaufträger frei.
- Die IFFT setzt daraus das Zeitbereichssignal zusammen.
- Ein Cyclic Prefix wird vorangestellt, damit verzögerte Signalanteile nicht sofort den nächsten Symbolblock stören.
- Im Empfänger werden Prefix entfernt, FFT berechnet, der Kanal geschätzt und anschließend pro Unterträger entzerrt.
Kanalabschätzung heißt hier: Der Empfänger bestimmt, wie stark jeder Unterträger gedämpft und phasenverschoben wurde, bevor er die Daten zurückrechnet. Der entscheidende Punkt ist dabei nicht nur die Fourier-Transformation, sondern die Trennung in viele kleine, gut beherrschbare Teilprobleme. Das ist ein Muster, das ich in der digitalen Signalverarbeitung immer wieder sehe: Komplexität wird nicht eliminiert, sondern sinnvoll verteilt.
Genau diese Verteilung macht den nächsten Vorteil möglich: Mehrwegeausbreitung wird deutlich einfacher behandelbar.
Warum das Verfahren Funkkanäle deutlich entspannter behandelt
Funkkanäle sind selten sauber. Gebäude, Berge, Fahrzeuge und unterschiedliche Laufwege erzeugen Reflexionen, sodass eine Welle mehrfach und mit Verzögerung am Empfänger ankommt. Genau hier zeigt die Mehrträgerstruktur ihre Stärke, weil jeder Unterträger nur einen kleinen Teil des Spektrums tragen muss und dadurch schmalbandiger auf Kanalverzerrungen reagiert.
Der Cyclic Prefix wirkt dabei wie eine Pufferzone. Er fängt die verspäteten Signalanteile ab, damit sie nicht den nächsten Block überlagern. Aus Sicht der Entzerrung lässt sich der Kanal danach deutlich einfacher behandeln, und genau das macht OFDM im Alltag so brauchbar.
Wie MathWorks es beschreibt, hilft dieser Prefix dabei, Intersymbolinterferenzen deutlich zu reduzieren. In der Praxis heißt das: Wo ein einzelner schneller Träger schnell verschmiert, bleibt das OFDM-Signal oft noch sauber genug, um wirtschaftlich dekodiert zu werden. Damit ist aber nur die halbe Wahrheit erzählt, denn die Technik erkauft diese Robustheit mit klaren Nebenwirkungen.
Wo OFDM an Grenzen stößt
Die bekannteste Schwäche ist das hohe PAPR, also das Verhältnis von Spitzen- zu Durchschnittsleistung. Mehrere gleichzeitig uberlagerte Unterträger erzeugen immer wieder hohe Signalspitzen, und genau diese Spitzen zwingen Verstärker zu mehr Headroom. Keysight weist darauf hin, dass das zu mehr Clipping, schlechterer EVM und spektralem Wachstum führen kann, wenn die Senderkette nicht sauber ausgelegt ist.
- Hohe Linearitätsanforderung: Leistungsverstärker müssen weiter von der Sättigung weg betrieben werden.
- Empfindlichkeit gegenüber Frequenzoffsets: Kleine Takt- oder Trägerfehler können die Orthogonalität stören.
- Intercarrier Interference: Wenn Teilträger auseinanderlaufen, stören sie sich gegenseitig.
- Mehr Overhead: Schutzbänder, Piloten und Cyclic Prefix kosten Nutzdatenrate.
- Mobilität und Doppler: Bei schnellen Kanaländerungen wird die saubere Trennung der Träger schwieriger.
Ich würde OFDM deshalb nie als magische Lösung verkaufen. Es ist eine sehr gute Antwort auf bestimmte Kanalbedingungen, aber keine Abkürzung vorbei an sauberer HF-Technik, guter Synchronisation und vernünftiger Parameterauswahl. Genau daraus ergibt sich der nächste Punkt: Man muss verwandte Verfahren sauber auseinanderhalten.
OFDM, OFDMA und DFT-s-OFDM im direkten Vergleich
Im Alltag werden diese Begriffe oft durcheinandergeworfen, obwohl sie verschiedene Probleme lösen. OFDM beschreibt zunächst die Mehrträgertechnik selbst, OFDMA erweitert das Prinzip auf mehrere Nutzer, und DFT-s-OFDM versucht, einige OFDM-Nachteile, vor allem das hohe PAPR, zu entschärfen.
| Verfahren | Kernidee | Stärke | Schwäche | Typische Rolle |
|---|---|---|---|---|
| OFDM | Ein Datenstrom wird auf viele orthogonale Unterträger verteilt. | Robust bei Mehrwegeausbreitung, gut zu entzerren. | Hoher PAPR und empfindliche Taktanforderungen. | Basis vieler WLAN-, LTE- und 5G-Signale. |
| OFDMA | Mehrere Teilnehmer bekommen unterschiedliche Unterträgerblöcke. | Effiziente Mehrnutzer-Zuteilung im Netz. | Komplexeres Scheduling und Ressourcenmanagement. | Mobilfunk-Downlink und geteilte Funkressourcen. |
| DFT-s-OFDM | Vor der OFDM-Verteilung wird eine DFT eingesetzt, damit das Signal einzelträgerähnlicher wirkt. | Geringeres PAPR, oft angenehmer für den Uplink. | Weniger flexibel als klassisches OFDM in manchen Szenarien. | Besonders interessant, wenn Effizienz und Batteriebetrieb zählen. |
In LTE wurde für den Uplink oft genau deshalb auf SC-FDMA beziehungsweise DFT-s-OFDM gesetzt, weil Endgeräte mit begrenzter Sendeleistung nicht durch unnötig hohe Spitzenwerte ausgebremst werden sollten. Für mich ist diese Gegenüberstellung wichtig, weil sie zeigt: Nicht das Etikett entscheidet, sondern das Ziel des Links. Und genau dieses Ziel hängt stark von der Einsatzumgebung ab.
Was das für Netze in Timor-Leste und vergleichbaren Umgebungen bedeutet
Für Netze in Timor-Leste und vergleichbaren Einsatzräumen mit langen Funkstrecken, wechselnder Topografie und knapper Energieinfrastruktur ist OFDM vor allem eines: pragmatisch. Die Technik kommt mit Reflexionen, unruhigen Kanälen und geteilten Frequenzressourcen oft besser klar als ältere Ansätze, solange die gesamte Kette sauber geplant ist.
In der Praxis sehe ich vor allem vier Stellen, an denen Entscheidungen zählen:
- Unterträgerabstand: Er muss zum Doppler, also zur frequenzverschiebenden Bewegung im Kanal, passen.
- Pilotenverteilung: Ohne gute Referenzpunkte wird die Kanalabschätzung schnell ungenau.
- Leistungsreserve im Sender: Zu wenig Headroom verschlechtert EVM und Reichweite.
- Schutzband und Spektrumsplanung: Ohne saubere Ränder steigen Störungen in Nachbarkanäle.
Gerade bei Richtfunk-Backhaul, Wi-Fi-Brücken, LTE/5G-Zugängen oder auch leitungsgebundener Kommunikation in Gebäuden ist das relevant. Der Punkt ist nicht, dass OFDM überall automatisch gewinnt, sondern dass es in realen Infrastrukturprojekten oft die robuste Mitte zwischen Leistung, Komplexität und Spektrumseffizienz bildet. Bei Messungen sind EVM, also die Fehlervektorgröße, Spektrumsreinheit und Trägerfrequenzfehler die Kennzahlen, die ich zuerst prüfe. Sie zeigen schnell, ob das Problem im Basisband, im Oszillator oder in der Endstufe steckt, statt nur den Durchsatz am Ende zu bewerten. Damit bleibt nur noch die Frage, woran ich in einem Projekt zuerst erkenne, ob das Design wirklich trägt.
Woran ich ein OFDM-Design in der Praxis zuerst beurteile
Wenn ich ein neues Design prüfe, schaue ich nie zuerst auf den theoretischen Maximaldurchsatz. Ich beginne mit drei Fragen: Wie sauber ist der Takt, wie viel Mehrwegeverzögerung muss der Prefix abfangen, und wie linear arbeitet die HF-Kette unter realem Pegel? Genau dort scheitern viele Konzepte früher als in der Gleichung auf dem Papier.
- Passt die Kanalverzögerung zum Cyclic Prefix?
- Bleibt die Trägerfrequenz stabil genug für saubere Orthogonalität?
- Ist die HF-Kette linear genug, ohne unnötig viel Leistung zu verheizen?
- Ist das Ziel eher maximale Datenrate, Mobilität oder Energieeffizienz?
Danach bewerte ich, ob die Wahl der Wellenform zum Ziel passt. Bei hoher Mobilität, starkem Doppler oder kritischer Energieeffizienz kann eine OFDM-Variante mit passenden Anpassungen sinnvoll sein, während in anderen Fällen eine stärker einzelträgernahe Lösung besser wirtschaftet. Für mich ist die stärkste Erkenntnis deshalb simpel: OFDM ist nicht die Antwort auf alles, aber eine sehr starke Antwort, wenn Kanal, Hardware und Parametrierung zusammenpassen.
Wer diese Zusammenhänge versteht, liest ein Funksignal nicht mehr nur als Datenstrom, sondern als Kompromiss aus Robustheit, Effizienz und sauberer Signalverarbeitung.
