UART Baudraten - Die beste Wahl für Stabilität & Tempo

Mohamed Otto 23. Februar 2026

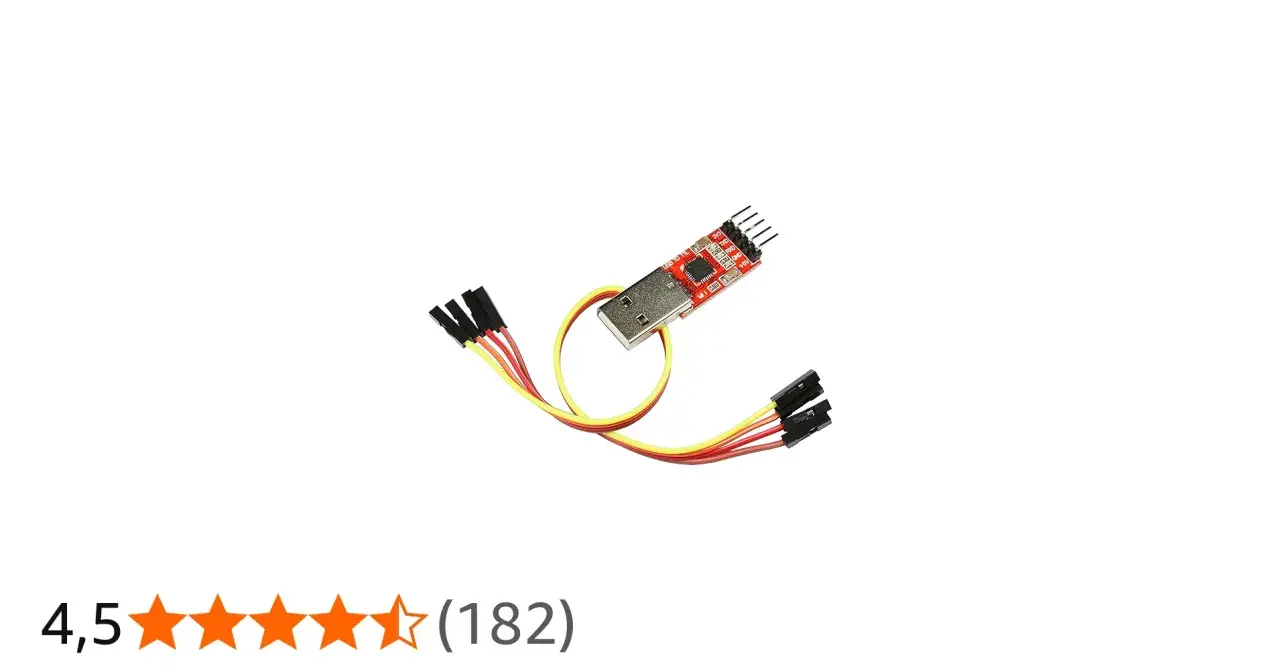

USB-UART-Adapter mit Kabeln für verschiedene uart baud rates.

Inhaltsverzeichnis

UART wirkt simpel, ist aber in Embedded-Systemen, Gateways und Telekommunikationsgeräten oft der erste und letzte Rettungsweg für Diagnose, Bootloader und Logausgaben. Die passenden uart baud rates entscheiden dabei nicht nur über Tempo, sondern auch über Taktreserve, Fehlertoleranz und die Alltagstauglichkeit einer Verbindung. Gerade wenn mehrere Geräte oder ein Service-Port stabil zusammenspielen sollen, machen ein paar Prozent Abweichung mehr aus, als viele erwarten.

Die wichtigsten Punkte zu UART-Baudraten auf einen Blick

  • UART ist asynchron: Sender und Empfänger teilen keinen gemeinsamen Takt, deshalb muss die Baudrate auf beiden Seiten zusammenpassen.
  • 9600 bis 115200 Baud sind die häufigsten Praxiswerte; schnellere Raten funktionieren nur mit sauberem Clocking und kurzer, stabiler Verbindung.
  • 8N1 kostet 20 % Overhead: Von 115200 Baud bleiben netto etwa 11,5 kB/s Nutzdaten übrig.
  • Fehlerbudget ist klein: Schon wenige Prozent Taktabweichung können bei langen Frames zu Zeichenfehlern führen.
  • Infrastruktur und Servicezugänge profitieren oft mehr von Stabilität als von maximaler Geschwindigkeit.

Was eine Baudrate bei UART tatsächlich bedeutet

Bei UART beschreibt die Baudrate, wie viele Symbole pro Sekunde übertragen werden; bei klassischer UART-Kommunikation entspricht ein Symbol in der Regel einem Bit. Entscheidend ist aber nicht nur die Zahl selbst, sondern der gesamte Rahmen aus Startbit, Datenbits, optionalem Paritätsbit und Stopbits. Ein 8N1-Frame enthält deshalb 10 Bitzeiten pro Zeichen, auch wenn nur 8 Bit Nutzdaten transportiert werden.

Genau hier liegt der häufigste Denkfehler: Viele vergleichen nur Baudrate mit „Tempo“, rechnen aber nicht mit dem Protokoll-Overhead. In einem Netzwerk- oder Embedded-Setup ist die effektive Nutzdatenrate deshalb immer etwas niedriger als der reine Baudwert vermuten lässt. Damit ist die Grundlage klar, und der nächste Schritt ist die Frage, welche Werte sich in der Praxis bewährt haben.

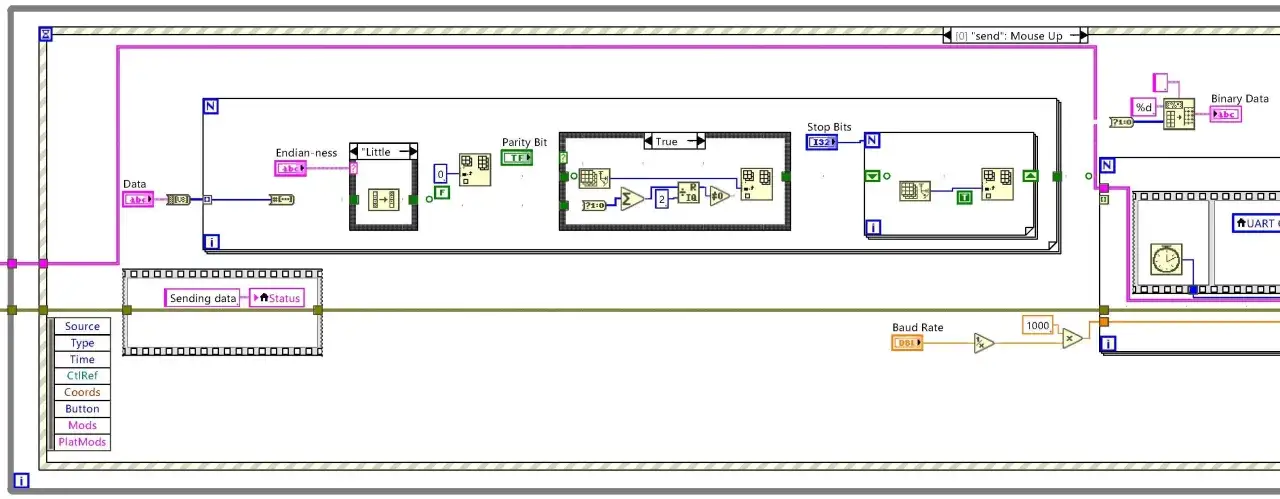

Diagramm zeigt die Konfiguration von UART Baud Rates, Endianness, Parity Bit und Stop Bits für die Datenübertragung.

Welche Baudraten sich in der Praxis durchgesetzt haben

Es gibt bei UART keine harte, universelle Pflichtliste. In der Praxis haben sich aber einige Stufen durchgesetzt, weil sie mit vielen Oszillatoren und Teilern sauber erreichbar sind und in Service- und Diagnoseumgebungen zuverlässig funktionieren.

Baudrate Nutzdaten bei 8N1 Typische Verwendung Einordnung
9600 ca. 960 B/s einfache Diagnose, ältere Geräte, robuste Fernzugänge Sehr konservativ, gut bei knappen Takten
19200 ca. 1,9 kB/s Telemetrie, Statusmeldungen, einfache Steuerung Solider Kompromiss aus Tempo und Reserve
38400 ca. 3,8 kB/s Serviceports, mittlere Logmengen Oft noch problemlos auf vielen MCUs
57600 ca. 5,8 kB/s Debug-Ausgaben, Bootloader, Wartung Guter Zwischenwert für viele Systeme
115200 ca. 11,5 kB/s Standard für Konsolen, Module, Entwicklungsboards Sehr verbreitet, meist der erste Versuchswert
230400 ca. 23,0 kB/s größere Logmengen, schnellere Firmware-Transfers Nur sinnvoll mit sauberem Clocking
460800 ca. 46,1 kB/s hohe Debug-Last, kurze Board-Verbindungen Deutlich empfindlicher gegen Timingfehler
921600 ca. 92,2 kB/s sehr schnelle lokale Links, Tests, High-Speed-Debug Nur bei stabiler Hardware und passenden Treibern

Ich sehe 115200 Baud deshalb so oft, weil dieser Wert für viele Boards schnell genug ist, aber noch nicht sofort jede kleine Schwäche im Takt freilegt. Wer in einer Infrastruktur mit vielen Feldgeräten arbeitet, fährt mit diesem Mittelweg oft besser als mit einem theoretisch schnelleren, praktisch aber instabilen Wert. Um zu verstehen, warum das so ist, muss man den Taktpfad selbst anschauen.

Warum Takt, Teiler und Oversampling alles bestimmen

UART erzeugt die Baudrate meist über einen Taktteiler aus einem System- oder Peripherietakt. Manche Controller arbeiten mit ganzzahligen Teilern, andere mit zusätzlichen Bruchteilen, damit Werte wie 115200 Baud näher an den Sollwert kommen. Je genauer der effektive Takt passt, desto kleiner ist der Drift zwischen Sender und Empfänger.

Auf der Empfangsseite kommt häufig Oversampling zum Einsatz, also das mehrfache Abtasten eines Bits pro Bitzeit, oft 16-fach. Das verschafft Reserve gegen leichte Abweichungen, aber eben keine unbegrenzte. Als grobe Praxisregel behandle ich ein Gesamtfehlerbudget von etwa 2 bis 3 Prozent als Warnschwelle, nicht als Freifahrtschein. Je länger ein Frame ist und je schlechter die Signalform, desto schneller summiert sich die Abweichung.

  • Gleicher Sollwert reicht nicht, wenn die effektive Clock-Abweichung beider Seiten zusammen zu groß wird.
  • Ein unpassender Quarz kann bei 9600 Baud noch funktionieren und bei 460800 Baud bereits scheitern.
  • Kurze Leitungen und saubere Pegel vergrößern die Reserve oft stärker als ein bloß höherer Baudwert.

Genau deshalb sind Quarze mit 1,8432 MHz, 7,3728 MHz oder Vielfachen davon im UART-Umfeld so beliebt: Sie liefern saubere Teilungen für die klassischen Geschwindigkeiten. Praktisch heißt das: Nicht die höchste Zahl ist das Ziel, sondern die höchste Zahl mit ausreichendem Stabilitätsfenster. Genau daraus ergibt sich die nächste Frage, wie man eine Baudrate vernünftig auswählt.

Wie ich die passende Baudrate für ein System auswähle

Ich würde die Entscheidung immer vom Einsatzfall her treffen. Für eine Konsole oder einen Bootloader ist Stabilität wichtiger als Maximaltempo, während ein lokaler Debug-Stream oder ein Firmware-Transfer durchaus von höheren Werten profitiert.

  1. Mit der Hardwaregrenze anfangen: Welche Takte, Teiler und Oversampling-Modi unterstützt der Controller überhaupt?
  2. Die Strecke bewerten: Platine, Kabel, Stecker, Pegelwandler und Umgebungslärm sind entscheidender als viele erwarten.
  3. Den Datentyp prüfen: Kurze Statusmeldungen brauchen keine 921600 Baud, große Logmengen schon eher.
  4. Das Wartungsszenario mitdenken: In abgelegenen Anlagen oder bei Fernwartung ist ein robuster Standardwert oft sinnvoller als ein aggressiver High-Speed-Wert.
  5. Mit realen Zeichenfolgen testen: Nicht nur einzelne Bytes, sondern lange Blöcke, Wiederholungen und Fehlerfälle prüfen.

Für viele Projekte ist 115200 Baud der vernünftige Startpunkt. Wenn das System unter Last sauber bleibt, kann man hochgehen; wenn es schon im Labor flackert, sollte man eher konservativer werden. Damit landet man zwangsläufig bei den typischen Fehlerbildern, die ich in der Praxis am häufigsten sehe.

Typische Fehlerbilder bei instabiler serieller Übertragung

Kaputte Zeichenfolgen, sporadische Aussetzer oder plötzlich auftauchende Framing-Errors sehen oft dramatischer aus, als die Ursache ist. Meist steckt kein „defekter UART“ dahinter, sondern ein Timing- oder Pegelproblem.

  • Müllzeichen am Terminal: Häufig falsche Baudrate, falsche Wortlänge oder falsche Parität.
  • Nur einzelne Bytes fehlen: Oft Überlastung im Empfänger, zu kleine FIFO, zu langsame Verarbeitung oder zu viel Interrupt-Latenz.
  • Es funktioniert nur bei niedrigen Raten: Ein klassisches Zeichen für zu viel Taktfehler, schlechte Signalintegrität oder zu lange Leitungen.
  • Fehler treten erst nach Temperatur- oder Spannungsänderung auf: Dann ist die Taktreserve knapp und reagiert empfindlich auf Drift.
  • Ein USB-UART-Adapter hilft am Laptop, aber nicht im System: Der Adapter ist oft toleranter als das Zielgerät; die Gegenseite ist dann der schwächere Teil der Kette.

Gerade bei Level-Shiftern und längeren Leitungswegen lohnt sich ein Blick auf Flankensteilheit, gemeinsame Masse und die tatsächliche Pegelkompatibilität. Ich würde Fehler nie nur über das Terminal beurteilen, sondern immer mit einem Logikanalysator oder Oszilloskop gegenprüfen, wenn die Verbindung kritisch ist. Das wird besonders wichtig, sobald UART nicht nur Debug-Hilfe ist, sondern Teil einer echten Infrastrukturumgebung wird.

Was das für Netzwerke und Infrastruktur bedeutet

UART ist kein Netzwerkprotokoll im engeren Sinn, aber in Telekommunikations- und Infrastrukturprojekten spielt es eine erstaunlich große Nebenrolle. Ich sehe UART ständig als Service-Port an Routern, Gateways, Funkmodulen, Messknoten, Stromversorgungen und Steuerungen, also genau dort, wo ein System im Feld noch greifbar bleiben muss, wenn das restliche Netz gerade nicht sauber antwortet.

Für solche Einsätze ist die Baudrate oft ein Betriebsparameter mit direkter Servicewirkung. Ein zu langsamer Wert verlängert Wartungsfenster, ein zu schneller Wert verschlechtert unter Umständen die Fehlertoleranz. In Regionen mit schwieriger Strom- oder Zugangssituation, wie man sie auch bei verteilten Insel- und Randnetzen kennt, kann ein konservativer Standardwert mehr bringen als maximale Geschwindigkeit, weil er die Wahrscheinlichkeit für robuste Erstverbindung und verlässliche Protokolllogik erhöht.

Bei Inbetriebnahme, Fernwartung und Bootloader-Zugriff würde ich deshalb fast immer mit einem bewährten Mittelwert anfangen und erst danach beschleunigen. So bleibt der Kanal als Diagnoseweg verfügbar, statt selbst zur Fehlerquelle zu werden. Daraus ergibt sich am Ende ein sehr einfacher Arbeitsstil, der in der Praxis mehr spart als jede theoretische Spitzengeschwindigkeit.

Welcher Startwert sich für Wartung und Diagnose meist bewährt

Wenn ich eine neue Verbindung aufsetze, nehme ich zuerst einen Wert, der auf beiden Seiten sicher unterstützt wird, oft 115200 Baud bei 8N1. Danach prüfe ich, ob die reale Übertragung auch unter Last, nach mehreren Minuten Laufzeit und mit längeren Datenblöcken stabil bleibt. Erst wenn das sauber ist, gehe ich hoch.

  • Standard zuerst: 9600, 19200 oder 115200 sind oft die schnellste Route zu einer funktionierenden Verbindung.
  • Dann messen: Clock, Teiler, Oversampling und Signalform prüfen, nicht nur den Terminal-Output.
  • Robust vor schnell: In Feldsystemen zählt eher eine dauerhaft saubere Leitung als ein kurzer Geschwindigkeitsrekord.
  • Wartbarkeit mitdenken: Ein konsistenter, dokumentierter Baudwert spart später Stunden bei Diagnose und Austausch.
  • Zusatzparameter nicht vergessen: Wortlänge, Parität, Stopbits und Flow Control gehören immer mit dokumentiert, sonst ist die schönste Baudrate wertlos.

Wer UART als Werkzeug für Betrieb und Instandhaltung versteht, trifft meist bessere Entscheidungen als jemand, der nur auf die größte Zahl schaut. Die beste Baudrate ist die, die im realen Aufbau zuverlässig funktioniert und noch genug Reserve für Temperatur, Taktstreuung und Leitungseinflüsse lässt.

Häufig gestellte Fragen

Die Baudrate gibt an, wie viele Symbole pro Sekunde übertragen werden. Bei UART entspricht ein Symbol meist einem Bit. Wichtig ist der Overhead durch Start-, Stopp- und Paritätsbits, der die effektive Nutzdatenrate reduziert.

Häufig genutzte Baudraten sind 9600, 19200, 38400, 57600 und 115200 Baud. Letzteres ist oft ein guter Kompromiss aus Geschwindigkeit und Stabilität für Konsolen und Entwicklungsboards.

UART ist asynchron. Sender und Empfänger müssen die gleiche Baudrate verwenden. Schon wenige Prozent Taktabweichung können bei längeren Datenpaketen zu Fehlern führen, da der Empfänger die Bits falsch abtastet.

Beginnen Sie mit der Hardware und den Anforderungen (Stabilität vs. Geschwindigkeit). Testen Sie mit realen Daten. Oft ist 115200 Baud ein guter Startpunkt. Erhöhen Sie nur, wenn das System stabil bleibt.

Müllzeichen im Terminal, fehlende Bytes oder Funktion nur bei niedrigen Raten sind typische Anzeichen. Auch sporadische Fehler bei Temperaturänderungen deuten auf eine zu geringe Taktreserve hin.
