WBG Halbleiter - Wann sich SiC & GaN wirklich lohnen

Walter Maier 5. April 2026

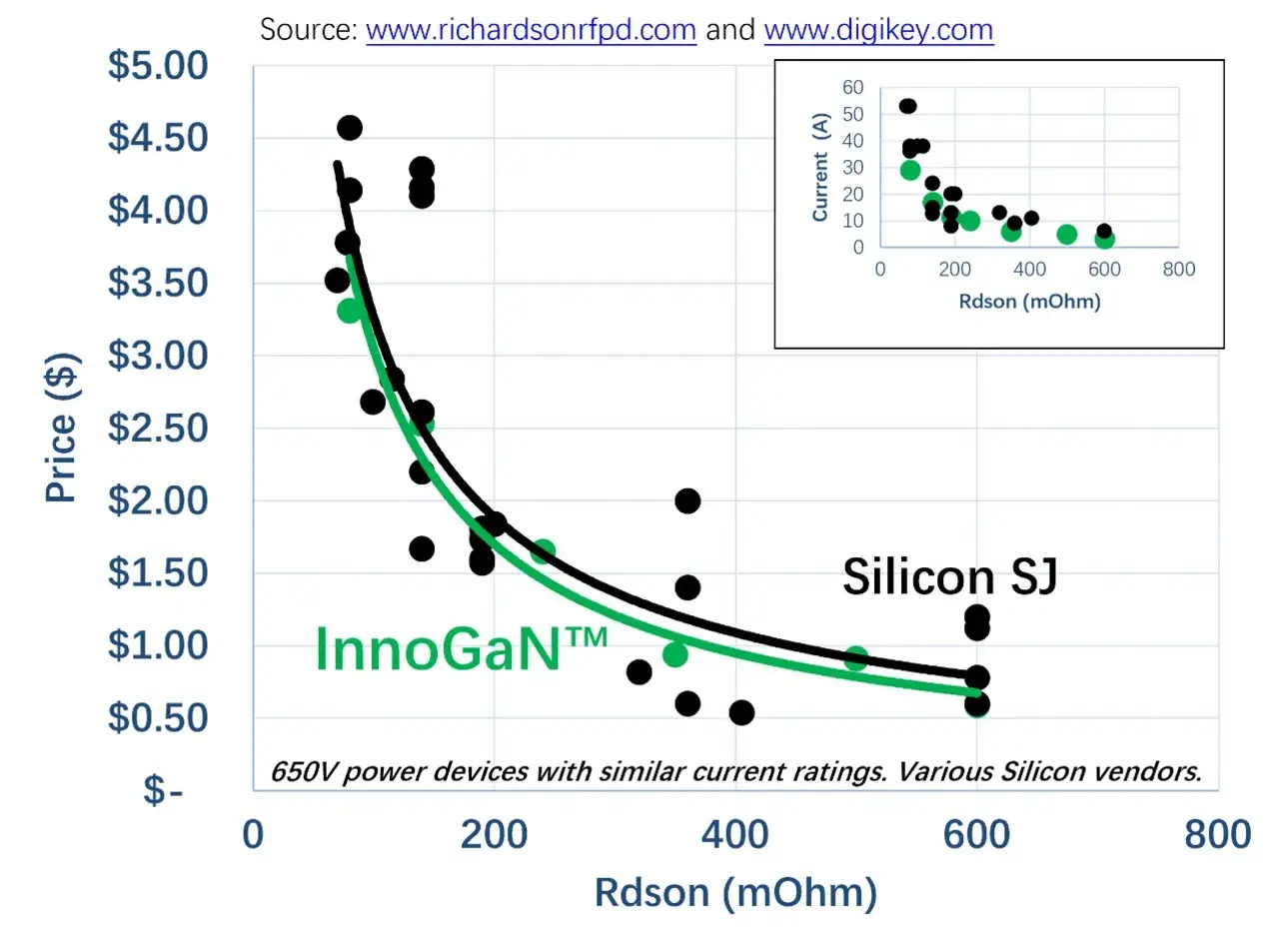

Preis vs. Rdson für InnoGaN™ und Silizium-SJ. InnoGaN™ zeigt Vorteile bei wide band gap semiconductor.

Inhaltsverzeichnis

Leistungselektronik wird dann spannend, wenn jedes Watt zählt: in Netzteilen, Wechselrichtern, Ladegeräten oder Basisstationen. Der Begriff wide band gap semiconductor bezeichnet Halbleitermaterialien mit großer Bandlücke, die höhere Spannungen, Frequenzen und Temperaturen deutlich besser verkraften als klassisches Silizium. Genau deshalb sind sie für kompakte, effiziente und robuste Stromwandler so wichtig.

Ich ordne die Technik hier so ein, dass du ihren praktischen Nutzen, die wichtigsten Materialtypen und die Grenzen sauber einschätzen kannst. Das hilft besonders dort, wo Kühlung, Bauraum und Wartungsaufwand echte Kostenfaktoren sind, etwa in Telekommunikationsanlagen, Solarwechselrichtern oder isolierten Infrastruktursystemen.

Die wichtigsten Punkte zu WBG-Halbleitern auf einen Blick

  • Die große Bandlücke ermöglicht höhere Spannungen, höhere Schaltfrequenzen und bessere Temperaturreserven als Silizium.
  • In der Praxis dominieren heute Siliziumkarbid (SiC) und Galliumnitrid (GaN); β-Ga2O3 ist eher ein Zukunftskandidat.
  • Der größte Nutzen entsteht dort, wo Verluste, Kühlung und Bauraum direkte Kosten verursachen.
  • Typische Einsatzfelder sind Telekommunikationsnetzteile, Solarwechselrichter, E-Mobilität, Ladeinfrastruktur und Rechenzentren.
  • Die Bauteilkosten sinken nicht automatisch, aber das Gesamtsystem kann effizienter und kompakter werden.

Was die große Bandlücke technisch bewirkt

Die Bandlücke ist der Energieabstand zwischen Valenz- und Leitungsband. Je größer dieser Abstand ist, desto mehr Energie braucht ein Elektron, um frei beweglich zu werden. Für Leistungshalbleiter ist das entscheidend, weil das Material bei hoher Spannung und Temperatur kontrollierter bleibt und weniger leicht in unerwünschte Leitfähigkeit kippt.

Genau daraus ergeben sich die typischen Vorteile von WBG-Bauteilen: höhere Sperrspannungen, weniger Schaltverluste und mehr thermische Reserve. In der Praxis heißt das nicht einfach „mehr Leistung“, sondern vor allem mehr Spielraum für kompakte Schaltungen, kleinere Kühlkörper und höhere Effizienz. Ich sehe darin den eigentlichen Hebel, nicht in einer abstrakten Materialeigenschaft.

Wichtig ist aber die Einordnung: Diese Halbleiter sind vor allem für Leistungsschalter interessant, also für Bauteile in Netzteilen, Invertern und Gleichrichtern. Für Logikchips oder Standardrechnerteile ist die große Bandlücke kein Automatik-Upgrade, sondern oft schlicht die falsche Baustelle. Darum lohnt sich der Vergleich mit Silizium erst, wenn die Anwendung wirklich Leistung umsetzt und nicht nur Signale verarbeitet.

Wenn man das verstanden hat, wird auch klar, warum Silizium in vielen klassischen Anwendungen noch funktioniert, aber in modernen Energiepfaden zunehmend an Grenzen stößt.

Warum Silizium an der Leistungsgrenze schneller teuer wird

Silizium ist ausgereift, breit verfügbar und in vielen Fällen weiterhin wirtschaftlich sinnvoll. Problematisch wird es dort, wo Spannung, Schaltfrequenz und Umgebungstemperatur gleichzeitig steigen. Dann wachsen die Verluste, die Kühlung wird größer, und das Gesamtsystem verliert an Leistungsdichte.

Das NIST beschreibt genau diesen Punkt sehr klar: Klassische siliziumbasierte Leistungselektronik braucht mehr Platz, ist in vielen Fällen weniger effizient und verlangt mehr Kühlaufwand. Für Projekte mit hoher Dauerlast ist das kein Nebenthema, sondern direkt ein Kostenfaktor über die gesamte Lebensdauer.

  • Mehr Schaltverluste bedeuten mehr Wärme und weniger Effizienz.
  • Mehr Kühlung bedeutet größere Gehäuse, Lüfter, Wärmesenken oder Flüssigkühlung.
  • Niedrigere Schaltfrequenzen führen zu größeren Magnetbauteilen wie Spulen und Transformatoren.
  • Mehr Volumen und Gewicht erschweren den Einsatz in engen Schränken, Fahrzeugen oder Funkstandorten.

Der eigentliche Wechsel zu WBG-Technologie ist deshalb selten eine reine Halbleiterentscheidung. Er betrifft immer das ganze System, und genau dort trennt sich die Theorie von einer wirklich guten Auslegung.

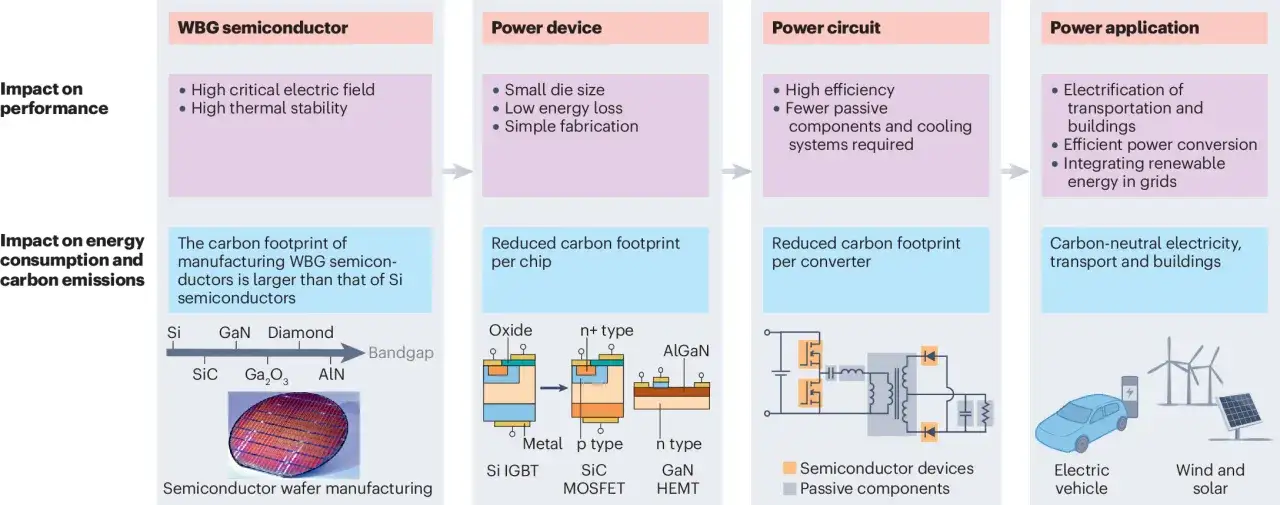

WBG-Halbleiter ermöglichen effizientere Leistungselektronik, was zu geringerem Energieverbrauch und CO2-Ausstoß führt, z.B. in Elektrofahrzeugen und erneuerbaren Energien.

Welche Materialien heute den Markt prägen

Im Alltag der Leistungselektronik sprechen wir vor allem über drei Ebenen: SiC für hohe Spannungen und robuste Umgebungen, GaN für schnelle und sehr kompakte Schaltungen und β-Ga2O3 als spannenden, aber noch deutlich unreiferen Kandidaten. Die Werte unten sind repräsentativ und helfen vor allem dabei, die Größenordnungen einzuordnen.

Material Bandlücke Durchbruchfeld Stärken Typische Einordnung
Silizium (Si) ca. 1,1 eV ca. 0,3 MV/cm Sehr reif, günstig, breit verfügbar Weiterhin Standard, aber bei hohen Leistungsdichten oft nicht mehr optimal
Siliziumkarbid (SiC) ca. 3,3 eV ca. 2,5 MV/cm Hohe Spannungen, hohe Temperaturfestigkeit, robust Oft erste Wahl für EV-Inverter, Solar und Industrie
Galliumnitrid (GaN) ca. 3,4 eV ca. 3,3 MV/cm Sehr schnelle Schaltung, hohe Effizienz, kompakte Bauform Besonders stark in 48-V-Systemen, Netzteilen und Telekom-PSUs
β-Galliumoxid (β-Ga2O3) ca. 4,8 bis 4,9 eV bis etwa 8 MV/cm Extremes Hochspannungs-Potenzial Spannend für Forschung und frühe Piloten, thermisch noch anspruchsvoll

Die Tabelle zeigt den Kern sehr deutlich: SiC und GaN sind heute die praktische Realität, während β-Ga2O3 noch viel Entwicklungsarbeit braucht, vor allem bei Wärmeabfuhr und Dotierung. Der höhere Materialwert allein macht also noch kein besseres Produkt. Entscheidend ist, ob sich daraus im fertigen Aufbau wirklich weniger Verlustleistung und mehr Leistungsdichte ergeben.

In der Elektronikpraxis ist das die nützlichste Denkweise: Nicht fragen, welches Material am eindrucksvollsten klingt, sondern welches im konkreten Leistungsfenster die sauberste Systemantwort liefert.

Wo die Technik heute den größten Unterschied macht

Besonders stark ist WBG-Technik dort, wo Energie dauerhaft umgewandelt, verteilt oder gebündelt wird. In diesen Bereichen rechnet sich jeder Prozentpunkt Effizienz, weil er über viele Betriebsstunden direkt Strom, Kühlung und Wartung beeinflusst.

  • Telekommunikation: Für 5G-Small-Cells und Makro-Basisstationen sind hohe Effizienz und kompakte Netzteile zentral. Infineon nennt für entsprechende PSU-Konzepte Effizienzen bis 99 Prozent und eine hohe Leistungsdichte von 73 W/in³. Das ist relevant, weil Netzbetreiber in dicht bestückten Standorten oder an abgelegenen Funkmasten weniger Platz, weniger Wärme und geringere Betriebskosten brauchen.
  • Erneuerbare Energien: Solarwechselrichter und Batteriesysteme profitieren von höheren Schaltfrequenzen und weniger Verlusten. Das reduziert Bauteilvolumen und erleichtert den Einsatz in Containern, Inselnetzen und dezentralen Energiespeichern.
  • E-Mobilität: In Traktionsumrichtern und Onboard-Ladern hilft WBG-Technik, Gewicht und Volumen zu senken. Das verbessert nicht nur die Effizienz, sondern auch die Verpackung im Fahrzeug.
  • Rechenzentren: Dort zählen Wirkungsgrad, Leistungsdichte und Kühlaufwand direkt auf die Betriebskosten. Mit steigender Rack-Leistung wird die Netzteilarchitektur selbst zu einem Engpass, den WBG entschärfen kann.
  • Abgelegene Infrastruktur: In Regionen mit schwächerer Netzanbindung oder hohem Dieselanteil sind geringere Verluste besonders wertvoll. Weniger Wärme bedeutet oft auch weniger Wartung, weniger Generatorlaufzeit und mehr Stabilität im Betrieb.

Gerade in der Telekommunikation und bei Energieinfrastruktur sehe ich den größten praktischen Hebel. Wenn ein Standort in warmem Klima läuft, oft fernab des Technikzentrums und mit knapper Versorgung, dann ist ein effizienteres Netzteil nicht bloß ein Komfortgewinn, sondern ein echter Betriebsfaktor.

Damit ist der Nutzen klar, aber noch nicht das ganze Bild. Denn die Technik bringt nur dann Vorteile, wenn man ihre Nebenwirkungen sauber beherrscht.

Welche Grenzen und Designfragen man nicht unterschätzen sollte

WBG-Bauteile sind kein automatischer Fortschritt. Das NIST weist darauf hin, dass kommerzielle Lösungen trotz starker Vorteile noch nicht überall breit eingesetzt sind, weil Kosten, Zuverlässigkeitswahrnehmung und Reifegrad im echten Betrieb eine große Rolle spielen. Genau dort liegt der Unterschied zwischen Laborwert und Serienprodukt.

Thema Was in Projekten oft übersehen wird Praktische Folge
Kosten Der Stückpreis des Bauteils ist höher als bei Silizium Nur die Gesamtkalkulation über Lebensdauer zeigt, ob sich der Wechsel lohnt
Schaltverhalten Schnellere Schaltflanken verlangen ein besseres Layout und saubere Gate-Ansteuerung Ohne gutes Design steigen EMV-Probleme und Fehlanregungen
Thermik Das Gehäuse oder Package kann zum eigentlichen Flaschenhals werden Wärmeleitung, Kontaktflächen und Kühlkonzept müssen von Anfang an mitgedacht werden
Zuverlässigkeit Feldreife und Langzeitdaten sind je nach Bauteilfamilie sehr unterschiedlich Qualifizierung, Belastungstests und Lieferkette sind kein Beiwerk
Spannungsbereich GaN und SiC sind nicht in jeder Topologie gleich gut Die Materialwahl hängt stark vom Spannungsniveau und der Lastcharakteristik ab

Mein praktischer Maßstab ist deshalb simpel: WBG lohnt sich erst dann wirklich, wenn das Gesamtsystem mitgerechnet wird. Wenn ein kleineres Gehäuse, weniger Kühlung, höhere Effizienz oder mehr Spielraum bei der Installation entstehen, kann der höhere Bauteilpreis schnell relativ werden. Wenn diese Hebel fehlen, bleibt Silizium oft die vernünftigere Wahl.

Aus diesem Grund sollte man bei der Planung nie nur das Datenblatt lesen, sondern immer auch den realen Lastfall, die Umgebung und die Wartungsstrategie betrachten.

Wann sich der Umstieg in Projekten wirklich lohnt

Ich würde eine WBG-Lösung immer dann prüfen, wenn mindestens zwei dieser Bedingungen zusammenkommen: hohe Verlustleistung, knapper Bauraum, schwierige thermische Bedingungen, hohe Schaltfrequenzen oder ein Standort, an dem Wartung teuer ist. Genau das trifft auf viele Stromversorgungen in Telekommunikation, Energieverteilung und dezentraler Infrastruktur zu.

  • GaN passt besonders gut, wenn Spannung und Frequenz hoch genug sind, der Leistungsbereich aber kompakt bleiben soll, etwa bei 48-V-Netzteilen und schnellen AC-DC-Stufen.
  • SiC ist meist die naheliegendere Wahl, wenn höhere Spannungen, härtere Lastwechsel und robuste Temperaturreserven im Vordergrund stehen.
  • β-Ga2O3 ist technologisch interessant, aber aktuell vor allem dann relevant, wenn Forschung, Pilotierung oder sehr spezielle Hochspannungsziele im Mittelpunkt stehen.
  • Silizium bleibt sinnvoll, wenn Kosten, Reifegrad und einfache Verfügbarkeit wichtiger sind als die letzte Stufe an Effizienz.

Für Infrastrukturprojekte ist das die eigentliche Botschaft: Nicht das „modernste“ Material gewinnt, sondern das System, das unter realen Bedingungen am wenigsten Energie, Platz und Wartung verbraucht. Wer das sauber bewertet, trifft mit WBG-Halbleitern oft eine sehr gute Entscheidung - wer nur auf das Materialetikett schaut, leicht eine teure. Genau dort liegt der Unterschied zwischen Hype und belastbarer Technik.

Häufig gestellte Fragen

WBG-Halbleiter wie Siliziumkarbid (SiC) und Galliumnitrid (GaN) haben eine größere Bandlücke als Silizium. Das ermöglicht höhere Spannungen, Frequenzen und Temperaturen, was sie ideal für effiziente Leistungselektronik macht.

Sie ermöglichen kompaktere Designs, höhere Effizienz, geringere Schaltverluste und bessere Temperaturreserven. Das führt zu kleineren Kühlkörpern und reduziertem Platzbedarf in Anwendungen wie Netzteilen oder Wechselrichtern.

WBG-Technik findet sich in Telekommunikationsnetzteilen, Solarwechselrichtern, E-Mobilität, Ladeinfrastruktur und Rechenzentren. Überall dort, wo Effizienz, Kompaktheit und Robustheit entscheidend sind.

Nicht unbedingt. Obwohl sie technische Vorteile bieten, sind die Bauteilkosten oft höher. Ein Umstieg lohnt sich, wenn das Gesamtsystem durch geringere Verluste, weniger Kühlung oder kleineren Bauraum profitiert.
