Ein Flash-ADC ist die schnellste klassische Form der Analog-Digital-Wandlung, wenn ein Signal ohne Umweg und mit minimaler Latenz in digitale Werte überführt werden muss. Der Preis dafür ist hoch: viele Komparatoren, spürbarer Strombedarf und eine Auflösung, die in der Praxis meist deutlich unter der von Präzisionswandlern liegt. Genau darum geht es hier: wie diese Architektur funktioniert, wo sie stark ist, wo sie an Grenzen stößt und wann sie sich in Mess- und Telekommunikationssystemen wirklich lohnt.
Die wichtigsten Punkte auf einen Blick
- Der Parallelkomparator-Wandler arbeitet in einem einzigen Vergleichsschritt und ist deshalb extrem schnell.
- Für N Bit braucht er 2^N - 1 Komparatoren und 2^N Widerstände in der Referenzleiter.
- Die typische Praxisgrenze liegt oft bei 6 bis 8 Bit, weil Stromverbrauch, Fläche und Eingangsbelastung stark steigen.
- Typische Fehlerbilder sind Metastabilität, Thermometer-Bubbles und Sparkle Codes.
- In der Telekommunikation ist diese Architektur vor allem dort interessant, wo Bandbreite und Latenz wichtiger sind als hohe Auflösung.
Warum diese Architektur bei sehr hohen Bandbreiten vorne liegt
Ich betrachte diese Wandlerklasse immer als Spezialwerkzeug. Sie ist nicht dafür gebaut, möglichst sparsam oder besonders hochauflösend zu sein, sondern dafür, ein analoges Signal so schnell wie möglich zu entscheiden. Das Prinzip ist simpel: Jede Schwelle wird gleichzeitig geprüft, nicht nacheinander. Dadurch entfällt die Suchlogik, die andere Architekturen bremsen kann.
Der praktische Vorteil ist sofort klar, sobald ein System sehr kurze Signale, schnelle Flanken oder breite HF-Spektren erfassen muss. In der Messtechnik, in Radar-Frontends oder bei schnellen Funktests zählt oft jede Nanosekunde. Genau dort spielt der Parallelvergleich seine Stärke aus. Der Nachteil ist ebenso direkt: Schon bei moderater Auflösung wächst die Zahl der nötigen Komparatoren exponentiell. Bei 8 Bit sind es 255, bei 10 Bit schon 1023. Das ist der Punkt, an dem ein sauberes Platinenlayout, ein belastbarer Referenzzweig und eine vernünftige Leistungsbilanz wichtiger werden als der reine Datenblattwert.
Wichtig ist deshalb die richtige Erwartung: Wer ein messbares, stabiles und sehr schnelles Ergebnis braucht, bekommt mit dieser Architektur viel Geschwindigkeit, aber keine kostenlose Präzision. Von hier aus ist der Schritt zur inneren Struktur nicht groß, und genau dort wird der Unterschied zu anderen ADC-Typen wirklich sichtbar.

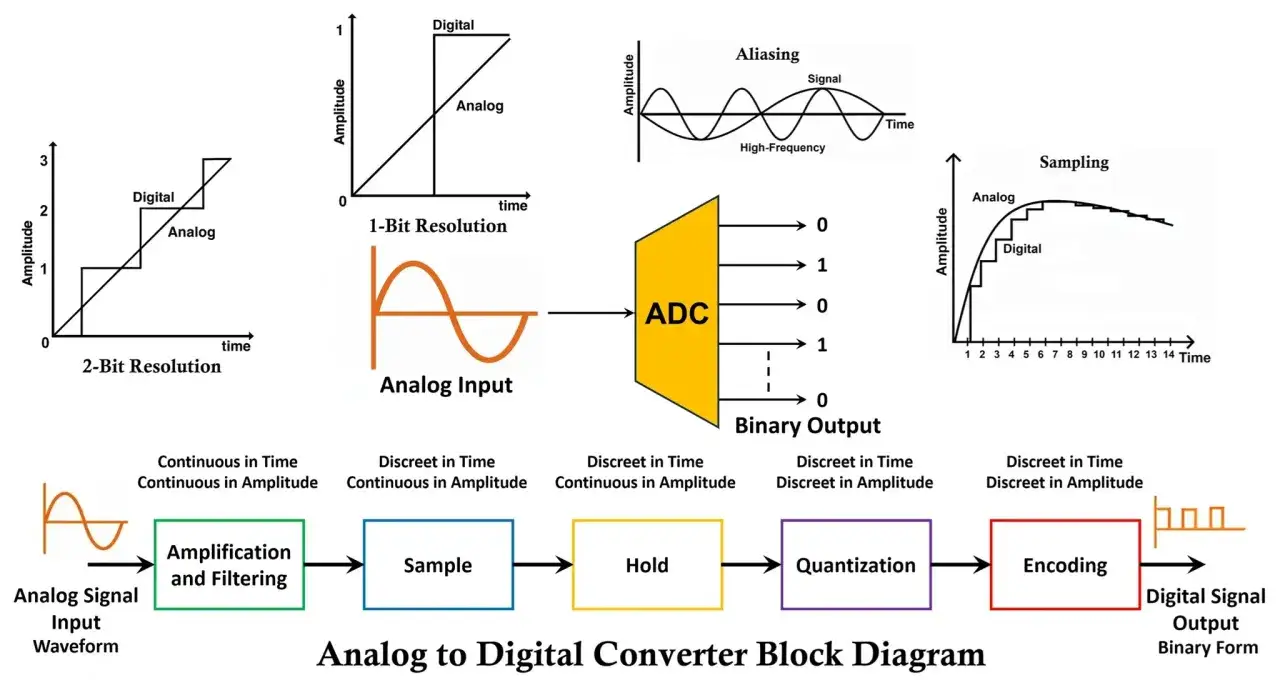

So arbeitet die Parallelkomparator-Architektur im Detail
Im Kern besteht der Aufbau aus drei Bausteinen: einer Widerstandsleiter für die Referenzstufen, einem Komparatorbank aus vielen schnellen Entscheidern und einem Encoder, der die Rohsignale in ein normales Binärmuster umsetzt. Die Widerstandsleiter erzeugt abgestufte Schwellen, die jeweils einen LSB-Schritt auseinanderliegen. LSB steht für Least Significant Bit, also die kleinste darstellbare Spannungsänderung.
Der Eingang wird mit allen Schwellen parallel verglichen. Die Komparatoren unterhalb der momentanen Eingangsspannung schalten auf 1, die darüber auf 0. Daraus entsteht zunächst ein Thermometercode, also eine Folge von Nullen und Einsen, die wie ein ansteigendes Füllstandssignal gelesen werden kann. Erst der Encoder macht daraus den üblichen Binärcode. Genau dieser Zwischenschritt ist entscheidend, weil er die Geschwindigkeit hoch hält und die Logik einfach genug, um in sehr kurzer Zeit zu reagieren.
In der Praxis braucht man fast immer eine vorgelagerte Sample-and-Hold-Stufe. Sie friert das Eingangssignal für den Entscheidungszeitpunkt ein. Ohne diese Stufe kann sich das Signal während der Vergleichsphase weiterbewegen, und dann entstehen Fehler an den Schwellen. Das ist kein theoretisches Randproblem, sondern einer der häufigsten Gründe, warum ein schneller Wandler in einem realen System schlechter wirkt als im idealen Datenblatt.
Genau an dieser Stelle trennt sich die saubere Theorie von der robusten Hardware. Wer die Architektur versteht, erkennt auch schneller, wo die Kosten entstehen und warum die Effizienz nicht beliebig skalierbar ist.
Was Geschwindigkeit kostet und warum die Auflösung schnell zur Bremse wird
Die Formel hinter dem Prinzip ist brutal einfach: Mit jedem zusätzlichen Bit verdoppelt sich die Zahl der Komparatoren. Das ist der eigentliche Grund, warum ich Voll-Flash-Wandler meist nur im unteren Auflösungsbereich ernsthaft einplane. Nicht die Logik ist das Problem, sondern die Summe aus Strom, Fläche, Eingangsbelastung und Routing-Aufwand.
- Leistungsaufnahme steigt stark, weil viele schnelle Komparatoren gleichzeitig aktiv sind.
- Eingangskapazität wächst, und das belastet den vorherigen Signalpfad.
- Referenzverteilung wird schwieriger, weil jede Schwelle exakt sitzen muss.
- Chipfläche und Layout-Komplexität nehmen schnell zu.
- Linearisierung und Kalibrierung werden wichtiger, sobald Toleranzen nicht mehr vernachlässigbar sind.
Darum ist die Praxisgrenze selten rein technisch, sondern fast immer ein Kompromiss. Ein 8-Bit-Flash kann in einem sehr schnellen Messpfad noch sinnvoll sein. Ein deutlich höher aufgelöster Voll-Flash-Wandler wird dagegen schnell unattraktiv, weil der Mehrwert der zusätzlichen Bits durch Energiebedarf und Komplexität aufgefressen wird. In vielen modernen Designs wird die Architektur deshalb eher als Baustein verwendet als als komplette Endstufe.
Wenn man diesen Preis verstanden hat, wird auch klar, warum bestimmte Fehlbilder so typisch sind. Genau dort liegt der nächste praktische Stolperstein.
Welche Fehlerbilder in der Praxis auftauchen
Metastabilität an der Schwelle
Ein Komparator ist dann metastabil, wenn die Eingangsspannung sehr nahe an der Referenz liegt und der Ausgang nicht schnell genug eindeutig kippt. Das führt nicht einfach zu einem kleinen Messfehler, sondern kann zu unklaren oder wechselnden Codes führen. Für mich ist das einer der wichtigsten Gründe, warum Komparatoren in dieser Architektur so sorgfältig ausgelegt werden müssen.
Thermometer-Bubbles und Sparkle Codes
Ein Thermometercode sollte sauber von 0 zu 1 wechseln. Wenn einzelne Bits dazwischen falsch bleiben, entstehen sogenannte Bubbles. Der Encoder kann solche Lücken unter Umständen nicht korrekt interpretieren, und am Ende erscheint ein Sparkle Code, also ein Ausreißer im digitalen Ausgang. Das ist besonders unangenehm, weil der Fehler nicht kontinuierlich aussieht, sondern sporadisch und damit schwerer zu jagen ist.
Lesen Sie auch: Allan-Varianz - Oszillator-Stabilität richtig bewerten
Jitter, Kickback und Referenzfehler
Bei sehr hohen Frequenzen wird Clock Jitter schnell zum dominanten Problem. Schon kleine Taktunsicherheiten verschieben den Abtastzeitpunkt messbar. Dazu kommt Kickback Noise, also Rückwirkung vom Komparator auf den Eingang. Und wenn die Referenzleiter oder ihre Puffer nicht sauber dimensioniert sind, verschieben sich die Schwellwerte selbst. In Summe ist das der Grund, warum ein gutes Layout hier fast genauso wichtig ist wie der eigentliche Schaltplan.
Die Gegenmaßnahmen sind ziemlich bodenständig: kurze und symmetrische Leitungen, saubere Referenzpuffer, differenzielle Signalführung, starke Taktqualität und, wenn nötig, Redundanz oder Kalibrierung. Ich würde keine dieser Maßnahmen als optional betrachten, sobald die Datenrate in den Bereich wirklich schneller Messsysteme geht. Der Vergleich mit anderen ADC-Typen zeigt danach, warum viele Designs heute hybrid aufgebaut sind.
Wie sich Flash, SAR, Pipeline und Sigma-Delta unterscheiden
Die Wahl der Architektur ist keine Glaubensfrage. Sie hängt davon ab, ob Bandbreite, Auflösung, Energiebedarf oder Kosten den Ausschlag geben. In der Praxis ist der Voll-Flash nur eine von mehreren Antworten, und oft ist nicht die schnellste, sondern die passendste Lösung die bessere Wahl.
| Architektur | Stärke | Typische Auflösung | Typische Rolle | Worauf man achten muss |
|---|---|---|---|---|
| Flash | Sehr geringe Latenz, maximale Geschwindigkeit | Meist 6 bis 8 Bit | HF-Messung, schnelle Oszilloskope, Radar, Direktabtastung | Strom, Fläche, Referenzstabilität, Komparatorfehler |
| SAR | Guter Kompromiss aus Effizienz und Präzision | Oft 10 bis 18 Bit | Industrie, Sensorik, allgemeine Datenerfassung | Geschwindigkeit ist begrenzt, nicht für Extrembandbreite |
| Pipeline | Hohe Geschwindigkeit bei moderater bis hoher Auflösung | Oft 8 bis 14 Bit | Kommunikation, Instrumentierung, Hochgeschwindigkeitsmessung | Mehrstufige Fehlerkorrektur und Latenz beachten |
| Sigma-Delta | Sehr hohe Genauigkeit bei kleiner Bandbreite | Sehr hoch, oft 16 Bit und mehr | Audio, Präzisionsmessung, langsame Sensoren | Nicht für schnelle HF-Signale gedacht |
Was ich aus dieser Gegenüberstellung mitnehme, ist ziemlich klar: Wer einen sehr schnellen, aber nicht zwingend hochauflösenden Wandlungsweg braucht, landet beim Flash-Prinzip. Wer mehr Präzision bei vertretbarer Geschwindigkeit sucht, wird oft bei SAR oder Pipeline fündig. Genau diese Entscheidung ist in der Telekommunikation besonders relevant, weil dort je nach Messpunkt ganz unterschiedliche Anforderungen gelten.
Wo sich der Einsatz in Telekommunikation und Messtechnik lohnt
In Funk- und Infrastruktursystemen ist der Nutzen vor allem dort groß, wo schnelle Signaländerungen sichtbar gemacht werden müssen. Ich denke dabei an direkte RF-Abtastung, breitbandige Empfänger, schnelle Testgeräte, Spektrumanalyse und radarnahe Messketten. In solchen Umgebungen ist es oft wichtiger, ein Signal sofort sauber zu erfassen, als es mit maximaler Genauigkeit und etwas mehr Verzögerung zu vermessen.
Für Netz- und Basisstationsmessungen kann das praktisch heißen: kurze Bursts, Impulsfolgen, Modulationssprünge oder Störspitzen müssen zeitlich exakt erfasst werden, damit die Diagnose stimmt. Auch bei Richtfunk- oder Mikrowellenpfaden ist eine hohe Bandbreite oft der erste Engpass. In solchen Fällen ist ein schneller Parallelwandler eine sehr vernünftige Wahl, solange man seine Grenzen akzeptiert. Wenn dagegen das Ziel eine ruhige, hochauflösende Langzeitmessung ist, würde ich eher eine andere Architektur wählen.
Gerade in Systemen mit knappen Energie- und Platinenbudgets darf man aber nicht nur auf die Geschwindigkeit schauen. Ein zu stromhungriger Wandler kann die gesamte Messkette unnötig verteuern oder thermisch belasten. Darum prüfe ich immer zuerst, ob Bandbreite, Latenz und Eingangsbereich wirklich den Flaschenhals bilden. Erst dann lohnt sich der Aufwand für diese Architektur.
Wann ich die Voll-Flash-Architektur heute noch wählen würde
Ich setze einen solchen Wandler nur dann ein, wenn drei Bedingungen gleichzeitig erfüllt sind: Die Signale sind schnell, die Latenz ist kritisch und die Auflösung muss nicht extrem hoch sein. Sobald eines dieser Kriterien wegfällt, wird die Architektur oft unnötig teuer oder zu komplex. Genau deshalb sehe ich sie heute eher als gezielte Lösung für Hochgeschwindigkeitsaufgaben als als universellen ADC-Typ.
- Die Bandbreite des Eingangssignals ist der eigentliche Engpass.
- Die Reaktionszeit muss sehr kurz bleiben.
- Stromverbrauch und Fläche sind akzeptabel oder technisch beherrschbar.
- Der Signalpfad davor lässt sich sauber treiben und takten.
- Schwellwerte, Layout und Referenznetzwerk können präzise ausgelegt werden.
Mein Fazit ist deshalb pragmatisch: Die Parallelkomparator-Architektur ist keine Allzwecklösung, aber sie ist in ihrem Spezialgebiet sehr stark. Wer ihre Skalierungsgrenze, ihre Fehlerbilder und ihren Energiehunger kennt, bekommt ein Werkzeug für genau die Fälle, in denen Geschwindigkeit wichtiger ist als alles andere. Und genau dort hat sie in moderner Elektronik weiterhin einen klaren Platz.
