Die wichtigsten Punkte auf einen Blick
- Impedanz ist die gesamte Opposition gegen Stromfluss in AC-Schaltungen, nicht nur der reine Widerstand.
- Die Grundform lautet Z = R + jX, mit X = XL - XC.
- Induktive Reaktanz steigt mit der Frequenz, kapazitive Reaktanz sinkt mit ihr.
- Serien- und Parallelschaltungen werden unterschiedlich berechnet, und genau dort passieren die meisten Fehler.
- In der Telekommunikation sind Impedanzanpassung und Leitungsabschluss entscheidend, um Reflexionen zu vermeiden.
- Ein Multimeter reicht für viele AC-Fragen nicht aus; für verlässliche Werte braucht es oft ein LCR-Meter oder einen Impedanzanalysator.
Die Impedanz in Wechselstromschaltungen richtig einordnen
Impedanz ist nicht einfach ein anderes Wort für Widerstand. Ich verwende den Begriff für die gesamte Opposition gegen Stromfluss in einer AC-Schaltung: Der reelle Anteil ist der Widerstand R, der frequenzabhängige Anteil ist der Blindwiderstand X.
Der entscheidende Unterschied liegt in der Phase. Während R Energie in Wärme umsetzt, verschiebt X den zeitlichen Zusammenhang zwischen Spannung und Strom. Zwei Schaltungen können also denselben ohmschen Widerstand haben und sich trotzdem im Betrieb völlig anders verhalten. Impedanz ist deshalb immer auch eine Aussage über Frequenz und Phase. Genau an dieser Stelle trennt sich die saubere Berechnung von der reinen Widerstandslogik, und deshalb gehe ich als Nächstes die eigentliche Formel durch.
Die Formel, mit der ich den Gesamtwiderstand berechne

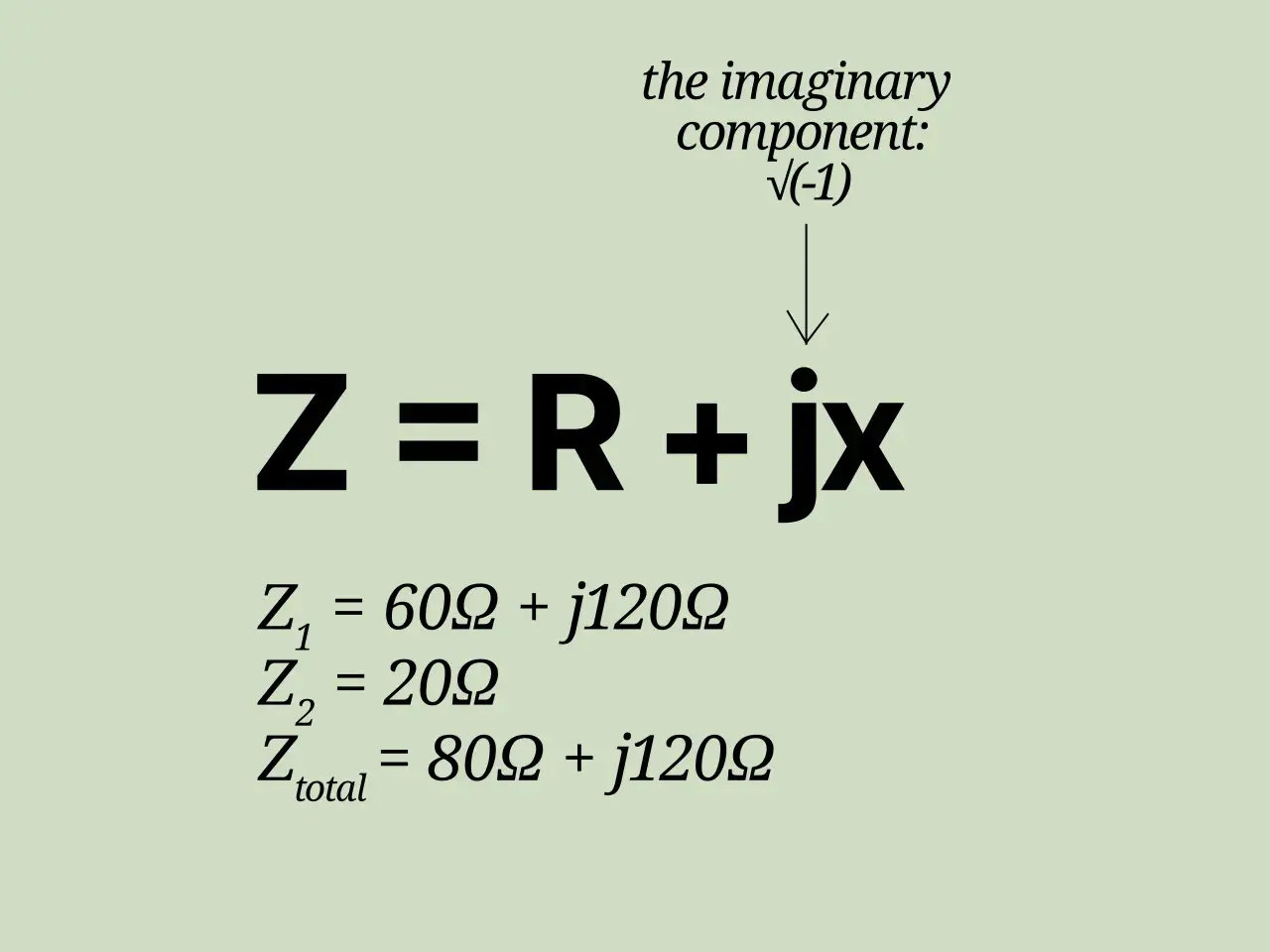

Für die Praxis reicht meistens diese Grundform: Z = R + jX, wobei X = XL - XC. Die Einzelanteile berechne ich mit XL = 2πfL und XC = 1 / (2πfC). Damit ist sofort sichtbar, warum Spulen bei höheren Frequenzen „härter“ werden und Kondensatoren eher „leichter“ durchlässig sind.
| Fall | Formel | Wann ich sie nutze |
|---|---|---|
| Serienschaltung | Zges = Z1 + Z2 + ... | Bauteile hintereinander, Filterketten, Leitungsabschnitte |
| Parallelschaltung | 1 / Zges = 1 / Z1 + 1 / Z2 + ... | Abzweige, Lastnetzwerke, Anpassungsstufen |
| Zwei parallele Impedanzen | Zges = (Z1 · Z2) / (Z1 + Z2) | Schnelle Kontrolle bei einfachen Netzwerken |
Das klingt trocken, ist aber der Kern: In einer Serienschaltung addiere ich die komplexen Werte direkt, in einer Parallelschaltung addiere ich ihre Kehrwerte. Sobald diese Struktur klar ist, lässt sich ein Rechenbeispiel ohne Rätselraten sauber auflösen.
Ein Rechenbeispiel mit realistischen Werten
Nehmen wir eine Schaltung mit R = 40 Ω und einem resultierenden Blindwiderstand von X = 30 Ω. Dann ist der Betrag der Impedanz |Z| = √(40² + 30²) = 50 Ω. Der Phasenwinkel liegt bei φ = arctan(30/40) ≈ 36,9°; der Strom hinkt also der Spannung merklich hinterher.
Wenn ich diese Schaltung mit 25 Veff betreibe, fließen rechnerisch 0,5 A. Genau daran sieht man den praktischen Wert der Impedanzberechnung: Nicht nur der Betrag zählt, sondern auch die Phasenlage und damit die tatsächliche Leistungsübertragung.
Verändere ich statt der Schaltung nur die Frequenz, kippt das Bild sofort. Eine Spule mit 100 mH hat bei 50 Hz nur etwa 31,4 Ω, bei 1 kHz aber schon rund 628 Ω. Ein Kondensator mit 10 µF liegt bei 50 Hz bei etwa 318 Ω, bei 1 kHz dagegen nur noch bei 15,9 Ω.
Damit ist der Zahlenweg klar; im nächsten Schritt lohnt sich der Blick auf die Bauteile, die diese Werte überhaupt erzeugen.
Welche Bauteile die Impedanz verändern
In echten Schaltungen sind es vor allem drei Gruppen, die die Impedanz prägen: Widerstände, Spulen und Kondensatoren. In der Telekommunikation kommen außerdem Leitungen, Steckverbinder, Antennen und Anpassnetzwerke dazu, weil sie bei höheren Frequenzen selbst zu wirksamen Schaltungselementen werden.
| Bauteil oder Struktur | Formel oder Verhalten | Praktische Wirkung |
|---|---|---|
| Widerstand | R bleibt idealerweise konstant | Dämpft das Signal und setzt Leistung in Wärme um |
| Spule | XL = 2πfL | Wird mit steigender Frequenz „größer“ und bremst schnelle Signalanteile |
| Kondensator | XC = 1 / (2πfC) | Wird mit steigender Frequenz „kleiner“ und lässt schnelle Signalanteile leichter durch |
| Leitung oder Antenne | Abhängig von Länge, Wellenlänge und Abschluss | Kann Impedanz transformieren, reflektieren oder sauber anpassen |
Bei echten Bauteilen kommen parasitäre Effekte hinzu: Jede Spule hat etwas Wicklungskapazität, jeder Kondensator eine kleine Serieninduktivität, jede Leiterbahn auf der Platine einen eigenen Leitungscharakter. Für einfache Niedrigfrequenzschaltungen kann man das oft noch grob vernachlässigen, bei höheren Frequenzen wird es schnell zum Hauptthema. Wer diese Unterschiede übersieht, landet schnell bei fehlerhaften Ergebnissen, und genau dort beginnen die typischen Stolperfallen.
Typische Fehler bei der Berechnung
- R und Z werden gleichgesetzt, obwohl die Impedanz auch den Blindanteil enthält.
- Die Frequenz wird vergessen, obwohl sie den Wert von Spule und Kondensator direkt verändert.
- RMS-Werte und Spitzenwerte werden durcheinandergebracht.
- Der Gleichstromwiderstand einer Spule wird wie ihre AC-Impedanz behandelt.
- Serien- und Parallelschaltungen werden mit derselben Rechenregel behandelt.
- Das Vorzeichen von X wird ignoriert, obwohl induktiv und kapazitiv nicht dasselbe sind.
- Parasitische Effekte von Leiterbahnen, Steckern und Gehäusen werden bei höheren Frequenzen unterschätzt.
Der schlimmste Fehler ist meistens nicht die Formel, sondern die falsche Modellannahme. Wenn eine Schaltung bei 100 kHz, nicht aber bei 1 kHz funktionieren soll, muss ich die Frequenz schon beim Ansatz mitdenken. In der Praxis führt das direkt zur Frage, ob die Impedanzanpassung überhaupt sauber sitzt.
Warum Impedanzanpassung in der Telekommunikation zählt
Im Telekommunikationsbereich ist Impedanz kein akademischer Luxus. Wenn Quelle, Leitung und Last nicht zusammenpassen, entstehen Reflexionen, die Nutzleistung reduzieren und Messungen verfälschen. Darum arbeiten viele Funk- und Messsysteme mit 50 Ω, während klassische TV- und Videowege oft 75 Ω verwenden; entscheidend ist aber nie die Zahl allein, sondern der ganze Signalpfad.
Das sehe ich besonders deutlich bei Antennen, Koaxleitungen und Filtern. Eine schlecht angepasste Antenne strahlt weniger effizient, eine falsch terminierte Leitung erzeugt stehende Wellen, und ein unpassender Abschluss kann Verstärker oder Messgeräte irritieren. Je höher die Frequenz, desto empfindlicher reagiert die Strecke auf kleine Fehler im Abschluss, weil schon kurze Leitungsstücke als wirksame Schaltungselemente auftreten.
Für Telekom-Infrastrukturen ist das nicht nur Theorie, sondern Alltag: saubere Signalübertragung, stabile Messwerte und reproduzierbare Ergebnisse hängen direkt daran. Bevor man eine Schaltung freigibt, prüfe ich deshalb noch ein paar Dinge, die in der Praxis oft wichtiger sind als die Formel selbst.
Was ich bei Messung und Auslegung nie überspringe
- Ich definiere zuerst den relevanten Frequenzbereich statt nur einen Einzelwert zu betrachten.
- Ich messe, wenn möglich, mit einem LCR-Meter oder Impedanzanalysator statt nur mit dem Multimeter.
- Ich beziehe Kabel, Steckverbinder, Leiterbahnlängen und den realen Abschluss mit ein.
- Ich prüfe Betrag und Phase, nicht nur den scheinbaren Ohmwert.
- Ich kontrolliere die Schaltung bei mehreren Frequenzen, weil sich die Impedanz oft nicht linear verhält.
Wenn ich nur eine Regel behalten müsste, dann diese: Die Impedanzformel ist der Startpunkt, nicht das Ergebnis. Erst wenn Frequenz, Phase, reale Bauteile und Anschlussbedingungen zusammen betrachtet werden, wird aus einer theoretischen Zahl eine verlässliche Aussage für die Schaltung.
