Die Allan-Varianz (engl. allan variance) ist eines der nützlichsten Werkzeuge, wenn ich die Stabilität von Oszillatoren, Uhren und Taktsystemen wirklich bewerten will. Statt nur einen Mittelwert oder eine Streuung zu zeigen, macht sie sichtbar, auf welchen Zeitmaßstäben ein Signal ruhig bleibt und wo Rauschen, Drift oder die Messkette selbst eingreifen. Genau darum geht es hier: um die richtige Interpretation, die saubere Messung und die Frage, wann diese Kennzahl in der Elektronik wirklich weiterhilft.
Die wichtigsten Punkte auf einen Blick
- Die Allan-Varianz bewertet Stabilität über Zeit, nicht die absolute Genauigkeit eines Oszillators.
- In der Praxis ist meist die Allan-Abweichung gemeint, also die Wurzel aus der Varianz mit der Schreibweise σy(τ).
- Eine fallende Kurve deutet oft auf weißes FM-Rauschen hin, ein Plateau auf Flicker-FM, ein Anstieg auf Drift oder Random Walk.
- Für die meisten Messaufgaben ist die überlappende Allan-Abweichung die sinnvollste erste Wahl.
- Wenn weiße und Flicker-Phasenmodulation auseinandergehalten werden müssen, reicht ADEV oft nicht aus; dann ist MDEV die bessere Ergänzung.
- Für Netztaktung, Holdover und verteilte Uhren ist die Aussagekraft über den richtigen Zeitmaßstab oft wichtiger als ein einzelner Spitzenwert.
Was die Allan-Varianz bei Oszillatoren wirklich misst

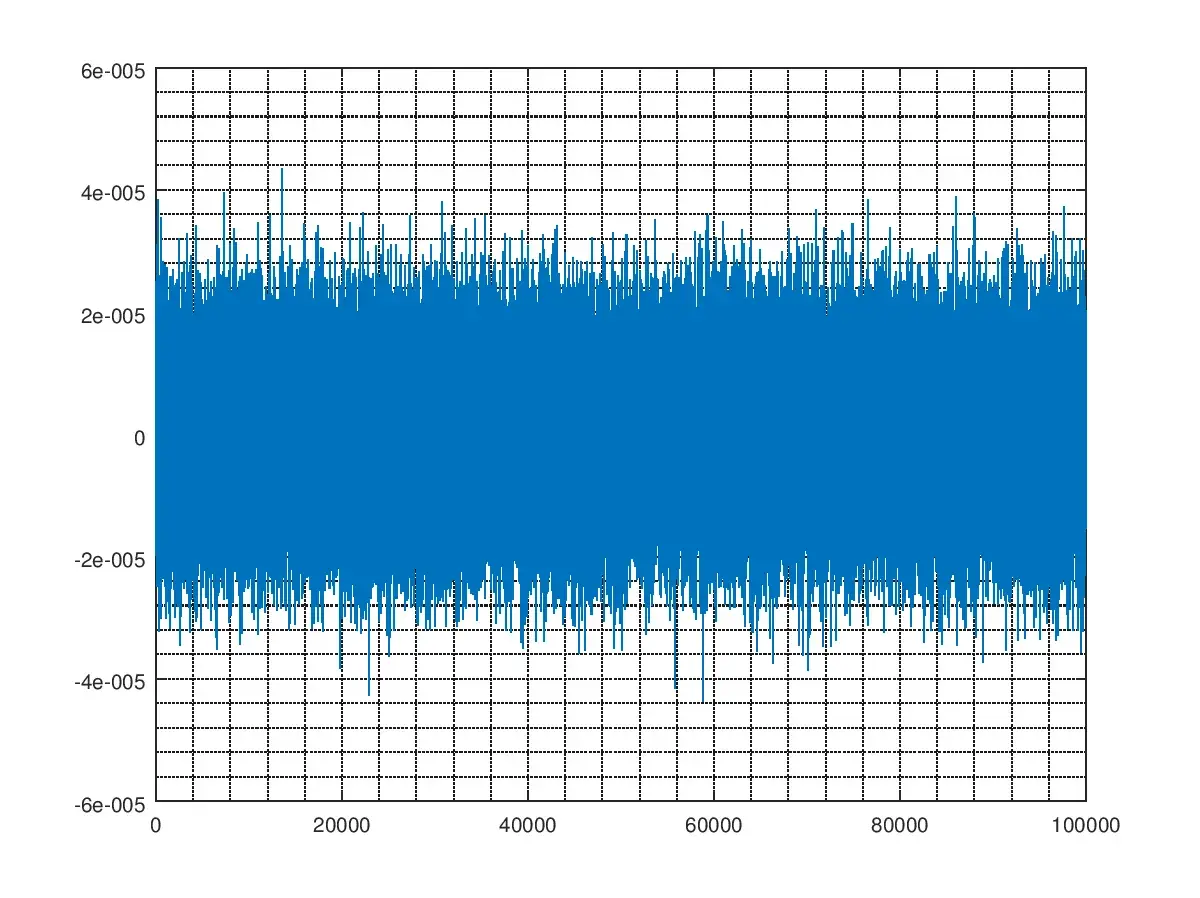

Die klassische Standardabweichung ist für Oszillator-Daten oft die falsche Brille. Solche Datensätze sind häufig nichtstationär: Mit jedem neuen Messpunkt verschiebt sich das Bild, und Mittelwert sowie Streuung laufen nicht sauber zusammen. Das NIST-Handbuch zur Frequenzstabilität beschreibt genau deshalb die Allan-Abweichung als die praktischere Zeitbereichskennzahl.
Wichtig ist die Unterscheidung: Streng genommen ist die Allan-Varianz das Quadrat, in der Praxis berichtet man fast immer die Wurzel daraus, also die Allan-Abweichung. Der Parameter τ steht für die Mittelungszeit. Er sagt nicht nur, wie groß die Streuung ist, sondern auf welcher Zeitskala sie betrachtet wird.
Das ist der eigentliche Mehrwert für Elektronik: Ich erkenne, ob ein Quarz bei 1 Sekunde stabil wirkt, bei 100 Sekunden aber wegdriftet, oder ob eine Atomreferenz auf kurzen und langen Zeitmaßstäben ganz unterschiedliche Schwächen hat. Sie misst also Stabilität, nicht Genauigkeit. Ein Oszillator kann sehr stabil und trotzdem systematisch falsch liegen; Frequenzoffset, Alterung und Temperaturdrift gehören deshalb separat bewertet. Die praktische Frage lautet deshalb: Wie sieht das Muster in der Kurve aus?
Genau darauf antwortet die nächste Ebene, denn die Form der Kurve ist oft aussagekräftiger als jeder einzelne Zahlenwert.
Wie ich eine Allan-Abweichungskurve lese
Beim Lesen schaue ich zuerst auf die Steigung im Log-Log-Diagramm und erst dann auf den absoluten Zahlenwert. Die x-Achse zeigt die Mittelungszeit τ, die y-Achse die Stabilität über diese Zeit. Ein gutes Diagramm erzählt mir deshalb nicht nur, wie gut ein Taktgeber ist, sondern auch, welche Art von Rauschen dominiert.
| Verlauf der Kurve | Typische Ursache | Was ich daraus lese |
|---|---|---|
| ≈ τ-1/2 | weißes FM-Rauschen | Mitteln bringt noch klaren Gewinn, die Stabilität verbessert sich mit längerer τ. |
| nahezu flach | Flicker-FM | Ein Stabilitätsboden ist erreicht; mehr Mittelung bringt nur wenig. |
| ≈ τ+1/2 | Random Walk FM | Langsame Wanderung dominiert den langen Bereich, oft im niederfrequenten Anteil. |
| ≈ τ+1 | lineare Frequenzdrift | Das ist meist ein systematischer Effekt und kein Zufallsrauschen. |
Eine wichtige Grenze bleibt: Wenn kurze τ dominieren und weiße sowie Flicker-Phasenmodulation ähnlich aussehen, reicht die Allan-Abweichung allein oft nicht. Dann brauche ich eine feinere Statistik, meist die modifizierte Allan-Abweichung. Genau aus diesem Grund ist der Messaufbau so entscheidend wie die Auswertung selbst.
Wie ich die Messung im Labor sinnvoll aufbaue
Für die Praxis halte ich mich an eine einfache Reihenfolge: erst die Referenz sauber machen, dann die Datenerfassung, dann die Statistik. Die überlappende Allan-Auswertung ist für mich der Default, weil sie mehr aus denselben Daten herausholt als die klassische Variante. Das NIST-Handbuch behandelt die überlappende Form auch genau deshalb als die gängigste Zeitbereichskennzahl.
- Referenz festlegen. Ich messe nie gegen eine schwache Referenz und bewerte dann den Prüfling. Die Referenz muss mindestens deutlich besser sein als das, was ich untersuchen will.
- Grundabtastung kurz halten. Die kleinste Messperiode sollte so kurz wie praktisch möglich sein, damit spätere Überlappungen wirklich statistischen Nutzen bringen.
- Überlappende Auswertung bevorzugen. Sie liefert meist bessere Konfidenz als die klassische Form und ist deshalb mein Standard.
- τ logarithmisch staffeln. Oktaven oder Dekaden reichen oft völlig. Mehr Punkte sehen zwar beeindruckend aus, bringen aber nicht automatisch mehr Erkenntnis.
- Drift dokumentieren. Temperatur, Aufwärmzeit, Versorgung und bekannte Alterung gehören ins Protokoll, sonst liest man später Rauschen, wo eigentlich Systematik steckt.
| Messziel | Meine erste Wahl | Warum |
|---|---|---|
| Allgemeine Frequenzstabilität | überlappende Allan-Abweichung | Standardfall mit guter Statistik und hoher Praxisnähe |
| Weiße und Flicker-Phasenmodulation trennen | modifizierte Allan-Abweichung | zusätzliche Phasenmittelung macht die beiden Fälle besser unterscheidbar |
| Zeitfehler einer Verteilung | TDEV | passt besser zu Clock- und Netztiming als reine Frequenzmaße |
| Lineare Drift nicht vorher entfernen | Hadamard-Abweichung | robuster gegenüber Drift und deshalb oft praktischer im Rohsignal |
Wenn ich möglichst nah an das Ende eines Datensatzes heran will, schaue ich zusätzlich auf Total- oder ähnliche Varianten mit besserer Langzeitstabilität der Schätzung. Für die Mehrzahl der Laborfälle bleibt aber die überlappende Allan-Abweichung die vernünftigste erste Wahl. Danach stellt sich erst die nächste Frage: Wann reicht diese Sicht nicht mehr aus?
Wann ich auf andere Kennzahlen ausweiche
Die Allan-Abweichung ist stark, aber nicht allwissend. Sie sagt wenig über Absolutgenauigkeit, und sie ersetzt keine saubere Beurteilung von Phasenrauschen, Temperaturabhängigkeit oder Alterung. Wenn eine lineare Frequenzdrift dominiert, sehe ich im Diagramm oft nur noch einen Anstieg, der das eigentliche Rauschverhalten überdeckt.
Für genau solche Fälle nutze ich andere Kennzahlen gezielt statt pauschal „mehr Daten“ zu sammeln. Das spart Zeit und verhindert Fehlinterpretationen. Sobald mich die spektrale Reinheit interessiert, gehört zusätzlich das Phasenrauschen auf den Tisch, denn Zeitbereichsstabilität und Spektralreinheit beantworten nicht exakt dieselbe Frage.
| Problem | Bessere Wahl | Warum |
|---|---|---|
| Linearer Frequenzdrift stört | Hadamard-Abweichung | unterdrückt lineare Drift und zeigt das Rauschverhalten klarer |
| Weiße und Flicker-Phasenmodulation wirken gleich | modifizierte Allan-Abweichung | die zusätzliche Phasenmittelung trennt die Fälle besser |
| Zeitfehler in einer Verteilung wichtig | TDEV | beschreibt Zeitstabilität direkter als reine Frequenzplots |
| Messreihe ist kurz, aber lange τ sollen trotzdem belastbar sein | Total-Varianten oder längerer Datensatz | bessere statistische Sicherheit am langen Ende |
In der Praxis ist das für mich kein Entweder-oder. Ich beginne mit ADEV, prüfe die Kurvenform, und wechsle erst dann die Kennzahl, wenn die Frage klarer wird als das Werkzeug selbst. Diese Denkweise ist gerade bei verteilten Taktsystemen wertvoll, weil dort die Anforderungen selten rein akademisch sind.
Warum das für Funk- und Telekomnetze zählt
In Funk- und Telekomnetzen zählt nicht nur, wie gut eine Uhr im Labor aussieht, sondern wie sie sich im Holdover verhält, wenn GNSS ausfällt oder die Synchronisation eine Zeit lang nur über die lokale Referenz läuft. Genau hier macht die Allan-Analyse ihren praktischen Wert sichtbar: Sie zeigt, ob ein OCXO, ein TCXO oder ein Rubidiumstandard die richtige Größenordnung für den jeweiligen Knoten hat.
- Für kleine Geräte zählt oft die Stabilität über Sekunden bis Minuten.
- Für Basisstationen und Taktverteilung sind Minuten bis Stunden kritischer.
- Für abgelegene oder maritime Links ist die Drift im Langzeitfenster oft wichtiger als eine brillante Kurzzeitkurve.
Ich würde deshalb nie nur nach dem schönsten Datenblattwert entscheiden. Entscheidend ist der Zeitmaßstab, den die Anwendung wirklich sieht. Genau darin liegt die Stärke der Allan-Abweichung: Sie übersetzt abstrakte Rauschzahlen in eine Entscheidung, die im Netzbetrieb, im Labor und in verteilten Infrastrukturen tragfähig bleibt.
Was ich vor einer Freigabe noch gegenprüfe
Bevor ich einer Stabilitätsmessung vertraue, prüfe ich immer dieselben Punkte. Das kostet wenig Zeit und verhindert die meisten Fehlinterpretationen.
- Ist die Referenz nachweislich besser als der Prüfling?
- Sind Aufwärmzeit, Temperatur und Versorgung dokumentiert?
- Ist der τ-Bereich breit genug, um kurze und längere Zeitmaßstäbe zu sehen?
- Wurde Drift separat betrachtet und nicht mit Rauschen verwechselt?
- Sind die Fehlerbalken oder Konfidenzgrenzen plausibel?
Wenn diese fünf Punkte stimmen, ist die Kurve meist belastbar genug, um zwischen gutem Takt, verdeckter Drift und echtem Rauschen zu unterscheiden. Mein Kurzfazit ist einfach: Erst die Referenz säubern, dann die Kurve lesen, dann die Kennzahl wählen. So wird aus einer schönen Grafik eine brauchbare technische Entscheidung.
