Bei schnellen Digitalbausteinen entscheidet nicht nur der Schaltplan, sondern vor allem der Rückstrompfad. Der Begriff ground bounce beschreibt die kurzfristige Verschiebung des lokalen Massebezugs im Chip gegenüber der Platinenmasse - und genau daraus entstehen Fehlpegel, Timing-Probleme und unnötige EMV-Störungen. Ich gehe zuerst auf die Physik dahinter ein, zeige dann typische Auslöser und Symptome und schließe mit Layout-Regeln, die in realen Baugruppen tatsächlich Wirkung zeigen.
Die wichtigsten Punkte auf einen Blick
- Massehub entsteht, wenn schnelle Stromänderungen über parasitäre Induktivitäten im Rückstrompfad eine lokale Ground-Verschiebung erzeugen.
- Besonders kritisch sind viele gleichzeitig schaltende Ausgänge, steile Flanken, hohe Lastkapazitäten und lange, induktive Wege im Package oder auf der Platine.
- Folgen sind falsche Logikpegel, schlechtere Timing-Reserven, Überschwingen, EMI und im schlimmsten Fall Resets oder Kommunikationsfehler.
- Wirksam sind kurze Rückstrompfade, solide Masseflächen, nahe platzierte Abblockkondensatoren, geringere Treiberstärke und passende Gehäuse.
- In schnellen Telekom- und Embedded-Baugruppen ist das Thema meist ein Layout- und Packaging-Problem, nicht nur ein Schaltungsproblem.

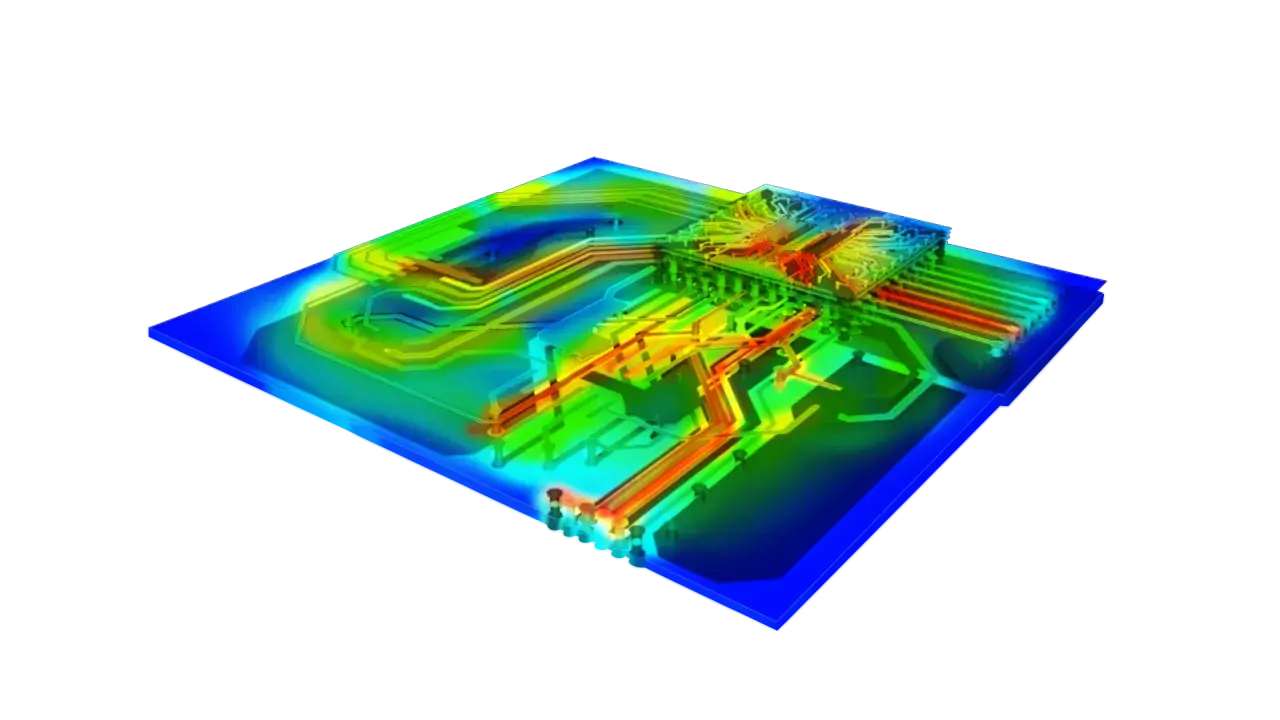

Was im IC bei einem Massehub wirklich passiert
Physikalisch ist das kein mystischer Digitaleffekt, sondern ein ganz normaler Spannungsabfall an einer Induktivität. Wenn ein Ausgang schaltet, ändert sich der Strom sehr schnell, und auf jedem induktiven Stück im Rückweg entsteht eine Spannung nach V = L × di/dt. Je steiler die Flanke und je größer die Induktivität von Bondwire, Pin, Via oder Leiterbahn, desto stärker verschiebt sich der lokale Massebezug im Baustein.
In der Praxis heißt das: Der Chip sieht seine eigene Masse nicht mehr exakt so, wie die Platine sie sieht. Ein Logik-0-Pegel kann dadurch plötzlich näher an der Schaltschwelle liegen, als er sollte. Das erklärt auch, warum derselbe Baustein in einem sauberen Testaufbau unauffällig bleibt, auf einer dichteren Platine aber sporadisch aussteigt. Schon bei wenigen Nanohenry und einem schnellen Stromsprung liegen schnell einige hundert Millivolt an; bei typischen Beispielwerten mit 10 nH, 80 mA und 3 ns sind rechnerisch rund 270 mV durchaus plausibel.
Wichtig ist die Unterscheidung zwischen internem Bezug und Systemmasse. Außen misst man scheinbar „zu wenig“ oder „zu viel“ Signalpegel, intern arbeitet die Logik aber gegen eine verschobene Referenz. Genau deshalb treten Fehler oft nur im Grenzbereich auf: bei kalter Versorgung, hoher Last, vielen gleichzeitig aktiven Ausgängen oder in einem Gehäuse mit ungünstiger Rückstromführung. Warum das in der Praxis so schnell relevant wird, sieht man erst, wenn man die Auslöser einzeln zerlegt.
Welche Auslöser den Effekt besonders verstärken
Die häufigste Ursache ist simultanes Schalten mehrerer Ausgänge, also SSN oder SSO-Noise. Wenn viele Pins gleichzeitig von High nach Low oder umgekehrt wechseln, addieren sich die Stromspitzen im gleichen Rückweg. Das ist der Moment, in dem aus einem eigentlich kleinen Parasitärproblem eine merkliche Spannungsverschiebung wird.
Aus meiner Sicht sind vor allem diese Faktoren kritisch:
- Viele gleichzeitige Schaltvorgänge, etwa an Datenbussen, Adressleitungen oder Treiberarrays.
- Steile Flanken, weil sie das di/dt nach oben treiben.
- Hohe kapazitive Lasten, etwa lange Leitungen, Eingänge mehrerer ICs oder schlecht terminierte Netze.
- Induktive Gehäuse- und Leiterbahnwege, insbesondere Bondwire, Leadframe, Vias und schmale Rückstrompfade.
- Ungünstige Pinlage, wenn kritische Ausgänge weit vom Massepin entfernt sitzen.
- Höhere Treiberstärke oder Versorgungsspannung, weil damit die Stromsprünge aggressiver werden.
TI beschreibt in einem Anwendungsbericht, dass kapazitive Lasten gegenüber normalen Leiterbahnen zwei- bis dreimal mehr Massehub erzeugen können und der Effekt bei etwa 60 bis 70 pF besonders deutlich wird. Das ist kein Naturgesetz für jedes Design, aber ein sehr brauchbarer Hinweis: Sobald die Last elektrisch „schwer“ wird, steigt das Risiko sprunghaft an. Genau an diesem Punkt hilft es wenig, nur das Protokoll zu ändern - man muss das elektrische Umfeld sauberer machen.
Auch die Bauform spielt eine große Rolle. onsemi zeigt in einem Gehäusevergleich, dass ein leadless DQFN in einem Beispiel drei- bis viermal weniger paketbezogenes Störrauschen erzeugt als ein TSSOP. Der Wert ist natürlich nicht auf jedes Bauteil 1:1 übertragbar, aber die Richtung ist eindeutig: Weniger Induktivität im Gehäuse heißt meist weniger Massehub. Damit ist auch klar, warum der nächste Schritt nicht im Laborkommentar beginnt, sondern am Messbild und an den Symptomen.
Woran man den Fehler an Schaltung und Messung erkennt
Die Symptome sind oft unspektakulär, aber tückisch. Ich achte zuerst auf sporadische Logikfehler, unerwartete Resets, kurze Glitches an eigentlich ruhigen Ausgängen und Timing-Probleme, die nur unter Last auftauchen. In Kommunikations- und Steuerbaugruppen äußert sich das häufig als gelegentlicher Frame-Fehler, als falsche Statusmeldung oder als Startproblem nach dem Einschalten.
Typische Anzeichen lassen sich gut einordnen:
| Symptom | Was ich daraus schließe | Worauf ich zuerst prüfe |
|---|---|---|
| Sporadische 0/1-Fehler | Lokale Masse verschiebt sich über die Schaltschwelle | SSO-Last, Eingangsschwellen, Pull-ups, Rückstromweg |
| Reset oder Brownout ohne klare Ursache | Versorgung oder Referenz wird kurz angehoben | VCC-Pufferung, Reset-Pfad, Masseführung |
| Überschwingen und Unterschwingen | Induktive Rückwirkung im Stromkreis | Leiterbahnlänge, Via-Zahl, Package-Induktivität |
| EMV-Probleme | Steile Stromspitzen koppeln nach außen | Flanken, Schleifenfläche, Abblockung, Gehäusewahl |
Bei der Messung bin ich vorsichtig: Ein langer Tastkopf-Masseleiter kann den Eindruck komplett verfälschen. Wer den realen Peak sehen will, braucht möglichst kurze Masseführung oder gleich eine differenzielle Messung. Sonst misst man schnell das Messzubehör mit und nicht die Schaltung. Wenn das Fehlerbild unklar bleibt, ist das fast immer ein Hinweis darauf, dass man nicht nur auf das Signal, sondern auf den gesamten Stromkreis schauen muss.
Damit ist der Diagnoseweg offen. Die eigentliche Hebelwirkung liegt jetzt im Layout und in der Bauteilauswahl - also genau dort, wo man die Induktivität klein hält und den Rückweg kontrolliert.
Wie ich den Effekt im Layout wirksam bremse
Die wirksamsten Maßnahmen sind selten spektakulär, aber sie sind konsequent. Das Ziel ist immer dasselbe: den Stromsprung kurz halten, die Schleife klein machen und die lokale Referenz stabilisieren. In schnellen Designs zählt dabei oft jeder Millimeter.
| Maßnahme | Wirkung | Grenze in der Praxis |
|---|---|---|
| Abblockkondensator direkt an den Pins | Liefert Ladung für den schnellen Stromimpuls | Hilft nur, wenn die Schleife extrem kurz bleibt |
| Durchgehende Massefläche | Senkt die Induktivität des Rückwegs | Bringt wenig, wenn Schlitze den Rückstrom zwingen |
| Mehrere Ground-Pins | Verteilen den Strom auf mehrere Wege | Wirksam nur bei sauberem Package- und Board-Layout |
| Langsamere Flanken oder geringere Drive-Stärke | Reduziert di/dt | Muss mit Timing und Protokoll vereinbar sein |
| Leadless Package | Verringert Paketinduktivität deutlich | Kann Verfügbarkeit, Kosten und Bestückung beeinflussen |
Ich setze kleine Serienwiderstände im Bereich von 10 bis 33 Ω dort ein, wo das Interface es zulässt. Sie glätten den Stromanstieg, entschärfen Reflexionen und nehmen den schärfsten Druck aus dem Rückweg, ohne gleich die ganze Schaltung umzubauen. Das ist kein Allheilmittel, aber oft ein sehr guter Kompromiss zwischen Signalqualität und Geschwindigkeit.
Ein zweiter Punkt ist die Bauteilplatzierung. Kritische Ausgänge gehören möglichst nahe an ihren Massebezug, nicht an die Kante der Platine und nicht quer über lange Leitungen verteilt. Wenn man die Stromschleife sichtbar zeichnen kann, ist sie meistens schon zu groß. Eine gut geführte Massefläche ist hier nicht nur „sauberer Stil“, sondern direkt funktionale Technik. Nach dieser Layout-Perspektive lohnt sich der Blick auf die Bauteil- und Systementscheidung noch einmal im Detail.
Welche Bauteil- und Systementscheidungen den Unterschied machen
Nicht jedes Problem lässt sich durch bessere Leiterbahnen lösen. Manchmal ist die Bauteilauswahl der größere Hebel. Leadless Packages, sinnvolle Pinbelegung und passende Ausgangsstärke können mehr bewirken als nachträgliche Korrekturen im Labor. Besonders in gemischten Analog-/Digital-Designs ist das wichtig, weil ein sauberer digitaler Aufbau auch die analogen Pfade stabiler macht.
Ich achte vor allem auf diese Punkte:
- Gehäuse mit kurzer Rückstrominduktivität, wenn das Timing eng ist.
- Pinout mit Massepins nahe an den schnellen Ausgängen, damit der Stromkreis klein bleibt.
- Ausgangstreiber nicht unnötig stark einstellen, wenn das Protokoll auch mit weniger Drive zuverlässig läuft.
- Keine unnötig vielen gleichzeitigen Schaltvorgänge, etwa durch gestaffeltes Aktivieren oder geeignete Firmware-Sequenzen.
- Saubere Trennung von Lastpfaden und empfindlichen Referenzen, damit Schaltströme nicht durch empfindliche Analogzonen laufen.
Ein häufiges Missverständnis ist die Idee, man könne Masse einfach beliebig aufteilen und damit sei alles besser. In der Praxis funktioniert das nur, wenn der Rückstrom weiterhin einen klaren, niedrigen Impedanzpfad hat. Sonst verschiebt man das Problem nur an eine andere Stelle und macht die Schleife noch größer. Gerade bei schnellen Interfaces ist die „bessere“ Masse oft die durchgehende, ruhige Massefläche und nicht die dekorativ getrennte Insel.
Für robuste Baugruppen in Kommunikations- und Infrastrukturumgebungen ist das mehr als ein akademischer Punkt. Eine sporadische Fehlfunktion in einem Router, Gateway oder Steuerboard ist oft teurer als ein sichtbarer Totalausfall, weil sie nur unter bestimmten Lastzuständen auftritt. Genau deshalb muss das Design nicht nur im Idealzustand funktionieren, sondern auch dann, wenn das System gleichzeitig sendet, empfängt und schaltet.
Was ich vor der Serienfreigabe an schnellen Digitalbaugruppen prüfe
Wenn ich ein Design vor der Freigabe beurteile, prüfe ich immer zuerst den Worst Case, nicht den Durchschnitt. Die kritische Frage lautet nicht: „Läuft es irgendwo?“, sondern: „Was passiert, wenn alles gleichzeitig schaltet und die Versorgung am unteren Toleranzende liegt?“
- Ich teste mit maximaler gleichzeitiger Schaltlast, nicht nur mit einem gemütlichen Einzelsignal.
- Ich kontrolliere die tatsächliche Rückstromschleife auf dem Layout, inklusive Vias, Übergängen und Kondensatorplatzierung.
- Ich messe mit realistischer Tastkopf-Führung, damit das Messbild nicht schöner aussieht als die Schaltung.
- Ich prüfe, ob Flanken, Treiberstärke und Terminierung zusammenpassen.
- Ich bewerte Gehäusewahl und Pinout als Teil der elektrischen Funktion, nicht nur als mechanische Randbedingung.
Wenn man nur eine Sache mitnimmt, dann diese: Massehub ist fast nie ein geheimnisvolles Digitalproblem, sondern eine sehr analoge Folge aus Induktivität, Stromanstieg und ungünstiger Rückführung. Wer diese drei Punkte im Griff hat, bekommt stabilere Pegel, weniger EMV-Arbeit und deutlich weniger Überraschungen im Feld.
