Die Anstiegszeit entscheidet oft darüber, ob ein Signal in einem System sauber lesbar bleibt oder ob Flanken, Taktgrenzen und Messwerte unnötig verwischen. In der Signalverarbeitung ist sie mehr als eine Nebenzahl: Sie beeinflusst, wie präzise digitale Übergänge, Impulse und schnelle Leitungsstrecken dargestellt werden. Der englische Begriff rise time steht in der Praxis meist für die Zeit, die ein Signal von einem niedrigen auf einen hohen Pegel benötigt - und genau das ordne ich hier ein, mit Blick auf Messung, Bandbreite und typische Fehler.
Die wichtigsten Punkte zur Anstiegszeit auf einen Blick
- Anstiegszeit beschreibt die Zeitspanne, in der ein Signal von niedrig nach hoch übergeht, meist zwischen 10 und 90 Prozent des Endwerts.
- Eine kurze Flanke verbessert Timing und Signaltreue, kann aber EMV-Probleme, Überschwingen und Ringing sichtbarer machen.
- Die Messung ist nur so gut wie die Kette aus Oszilloskop, Probe, Kabeln und Abtastrate.
- Als Faustregel gilt: Die Messkette sollte deutlich schneller sein als das zu prüfende Signal, oft 3- bis 5-mal.
- Bandbreite und Anstiegszeit hängen eng zusammen; bei einfachen Antworten gilt näherungsweise: t_r ≈ 0,35 / BW.
- Für Telekommunikation und Infrastruktur zählt nicht nur die Zahl selbst, sondern der Kontext: Protokoll, Pegel, Layout und Messziel.
Was die Anstiegszeit in digitalen und analogen Signalen wirklich beschreibt
Ich verstehe die Anstiegszeit immer als eine Zeitanforderung an die Flanke: Wie schnell schafft es ein Signal vom unteren in den oberen Bereich? In digitalen Systemen ist das besonders wichtig, weil die Flanke nicht nur ein hübscher Kurvenverlauf ist, sondern über Erkennung, Taktung und Fehlertoleranz mitentscheidet. In analogen Signalen zeigt sie, wie gut ein System schnelle Änderungen, etwa einen Sprung oder einen Impuls, durchreicht.
Praktisch betrachtet sagt eine kurze Anstiegszeit: Das System kann schnelle Übergänge sauber wiedergeben. Eine lange Anstiegszeit bedeutet dagegen, dass Übergänge verschmiert wirken, Details verloren gehen und Messwerte träge erscheinen. In der Telekommunikation sieht man das zum Beispiel bei schnellen Datenpfaden, bei Ethernet-Strecken, bei Funk-Frontends oder bei Signalwegen in Mess- und Überwachungssystemen. Genau deshalb ist die Anstiegszeit nicht nur ein Laborwert, sondern ein Leistungsindikator für die gesamte Übertragungskette.
Wichtig ist dabei: Ich bewerte nicht nur das Signal selbst, sondern immer auch das Umfeld. Ein schnelles Bauteil kann auf einem schlechten Layout trotzdem langsam aussehen. Damit sind wir direkt bei der Frage, wie man die Zahl überhaupt sinnvoll misst.

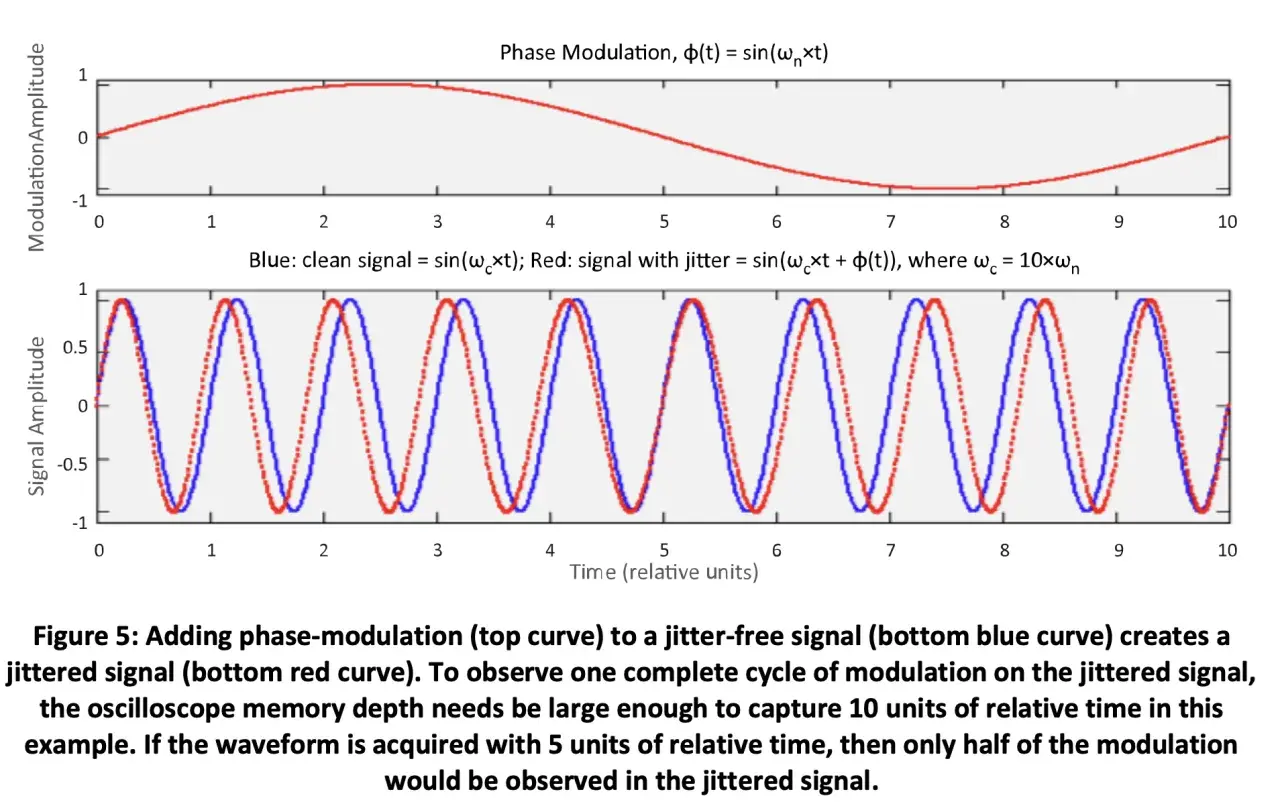

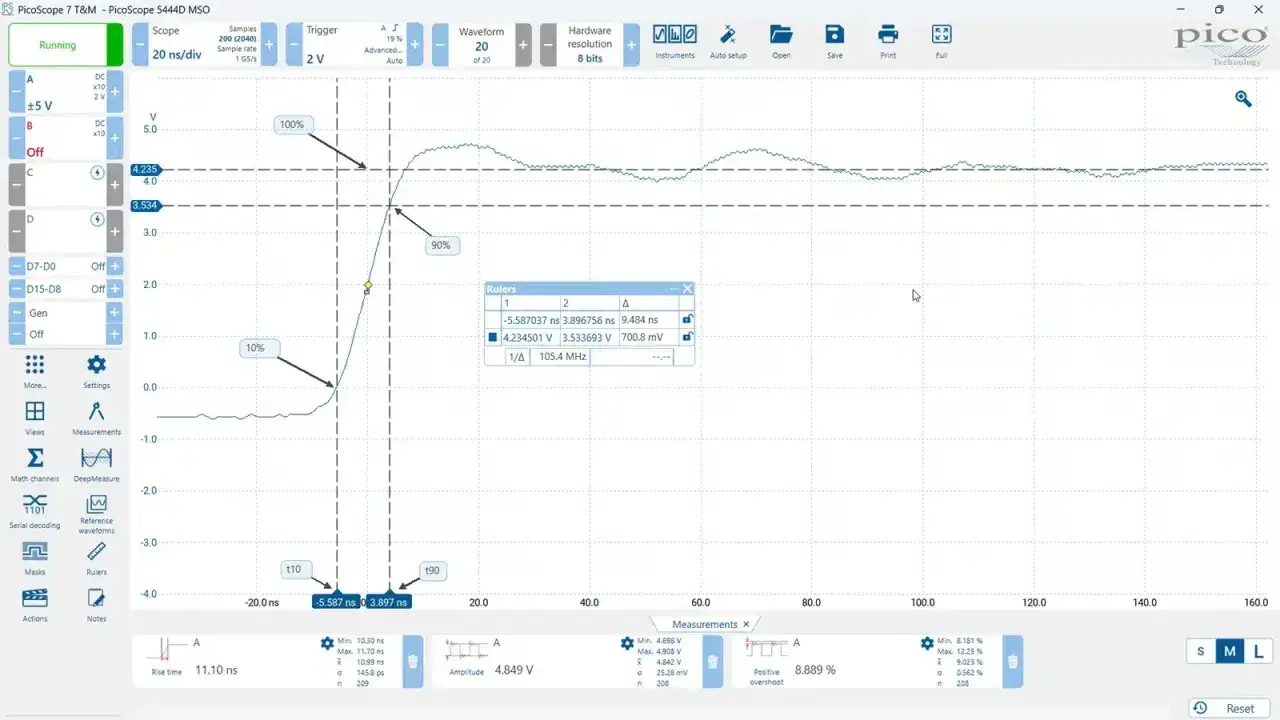

Warum die Messgrenze 10 bis 90 Prozent so oft verwendet wird
Die gängige Definition orientiert sich an der Zeit zwischen 10 und 90 Prozent des Endwerts. Keysight und andere Hersteller nutzen diese Konvention, weil sie den störenden Bereich an den Flankenenden ausblendet und dadurch robuster gegen Rauschen, kleine Überschwinger und Messartefakte ist. Das ist kein Naturgesetz, aber ein sehr brauchbarer Standard, wenn man Ergebnisse vergleichen will.
Es gibt allerdings Ausnahmen. In manchen Anwendungen wird 20 bis 80 Prozent verwendet, etwa wenn ein bestimmter Messaufbau oder eine interne Spezifikation das vorgibt. Für spezielle Schaltungen können auch feste Schwellen sinnvoll sein, zum Beispiel wenn ein Gerät zwischen zwei definierten Spannungsniveaus bewertet werden soll. Ich rate hier zu einer einfachen Regel: Immer zuerst die Messdefinition klären, dann den Wert interpretieren.
| Messdefinition | Typischer Einsatz | Vorteil | Einschränkung |
|---|---|---|---|
| 10 bis 90 Prozent | Allgemeine Elektronik, Oszilloskope, digitale Flanken | Gut vergleichbar und relativ robust gegen Störungen | Nicht jede Spezifikation nutzt dieselbe Norm |
| 20 bis 80 Prozent | Einzelne Geräte- und Laborstandards | Kann bei engen Messfenstern hilfreich sein | Werte sind nicht direkt mit 10 bis 90 Prozent gleichzusetzen |
| Feste Spannungsgrenzen | Spezielle Schaltungen, Grenzwerte, Triggerlogik | Sehr reproduzierbar, wenn die Pegel klar definiert sind | Nur sinnvoll, wenn die Pegel sauber festgelegt sind |
Aus dieser Perspektive ist die Anstiegszeit nicht bloß eine Zahl auf dem Display, sondern eine Frage der Messlogik. Und genau dort beginnt der nächste kritische Punkt: die Messkette selbst.
Wie Bandbreite, Probe und Oszilloskop den Wert verschieben
Ein häufiger Denkfehler ist, die gemessene Anstiegszeit als reine Eigenschaft des Prüflings zu behandeln. In der Praxis addieren sich mehrere Einflüsse: Signal, Probe, Kabel, Eingangsverstärker und Oszilloskop. Die Messkette ist also immer Teil des Ergebnisses. Tektronix weist zu Recht darauf hin, dass die Bandbreite den nutzbaren Frequenzbereich bestimmt, während die Anstiegszeit zeigt, wie schnell ein Instrument schnelle Übergänge noch sauber erfassen kann.
Als Faustregel nutze ich gern die einfache Beziehung t_r ≈ 0,35 / BW für eine einfache, näherungsweise einpolige oder gaußförmige Antwort. Das ist keine universelle Naturkonstante, aber in der Praxis sehr hilfreich. Bei 100 MHz ergibt das etwa 3,5 ns, bei 500 MHz rund 700 ps und bei 1 GHz ungefähr 350 ps. Je höher die Bandbreite, desto kürzer kann die Flanke sein, die das Messgerät noch vernünftig abbildet.
| Bandbreite | Grobe Anstiegszeit des Messsystems | Praktische Einordnung |
|---|---|---|
| 100 MHz | ca. 3,5 ns | Gut für langsamere Digitalsignale und viele Steuerleitungen |
| 500 MHz | ca. 700 ps | Geeignet für schnellere Flanken und präzisere Timing-Analysen |
| 1 GHz | ca. 350 ps | Sinnvoll für sehr schnelle digitale und HF-nahe Signale |
Ich würde diese Formel aber nie isoliert betrachten. Entscheidend ist die gesamte Messkette. Ein zu langer Masseanschluss an der Probe, ein ungeeignetes Tastkopfmodell oder eine zu langsame Abtastrate kann die Flanke sichtbar verlängern. Für saubere Ergebnisse sollte die Messkette deutlich schneller sein als das Signal selbst; in vielen Laboren gilt eine 3- bis 5-fache Reserve als vernünftiger Ausgangspunkt. Wer nur knapp dimensioniert, misst nicht mehr den Prüfling, sondern den Kompromiss aus Prüfling und Messaufbau.
Damit sind die technischen Grenzen klarer. Als Nächstes lohnt sich ein Blick darauf, was schnelle und langsame Flanken im Betrieb tatsächlich auslösen.
Was kurze und lange Flanken in der Praxis auslösen
Eine kurze Anstiegszeit ist nicht automatisch „besser“ in jedem Sinn, aber sie ist meist präziser. Sie verbessert die zeitliche Trennung von Zuständen, macht Taktgrenzen klarer und erhält mehr Hochfrequenzanteile eines Signals. In digitalen Übertragungen hilft das bei Timing-Margen, bei der Signalintegrität und bei der Erkennung kleiner Störungen. Gerade in Netzen mit hohen Datenraten oder in Funk- und Backhaul-Strecken, wie man sie auch für Telekommunikationsinfrastruktur in abgelegenen Regionen braucht, wird das schnell zum Qualitätsfaktor.
Die Kehrseite ist ebenfalls real: Sehr schnelle Flanken können Überschwingen, Ringing und elektromagnetische Störungen verstärken, wenn Layout und Abschirmung nicht mitziehen. Lange Flanken wirken im Vergleich ruhiger, können aber Taktfenster enger machen, Bits verschmieren und schnelle Ereignisse verdecken. In der Praxis ist die Frage daher selten „schnell oder langsam?“, sondern eher: Wie schnell darf die Flanke sein, ohne die restliche Kette zu überfordern?
Ich trenne diese Effekte gern in drei Gruppen:
- Timing und Logik - schnelle Flanken erleichtern die eindeutige Erkennung von Zuständen.
- Signaltreue - zu langsame Flanken glätten Details und können die Informationslage verschlechtern.
- EMV und Stabilität - zu schnelle Flanken machen das System empfindlicher gegenüber Layoutfehlern und Reflexionen.
Mit dieser Sichtweise wird klar, warum die reine Zahl nie ohne Anwendungskontext auskommt. Und genau da passieren die meisten Fehlinterpretationen.
Typische Messfehler, die ich in Laboren am häufigsten sehe
Wer Anstiegszeiten misst, stolpert oft über dieselben Fehler. Das ist selten ein Mathematikproblem, meistens ein Aufbaufall. Ich achte besonders auf diese Punkte:
- Zu wenig Bandbreite - das Oszilloskop rundet die Flanke ab und macht das Signal langsamer, als es ist.
- Zu lange Masse- oder Signalleitungen - sie bringen Induktivität ins Spiel und erzeugen Ringing oder Überschwingen.
- Falsche Schwellen - 10-90 Prozent wird mit 20-80 Prozent oder mit festen Pegeln verwechselt.
- Zu niedrige Abtastrate - die Flanke wird zu grob abgetastet und Details gehen verloren.
- Probe wird unterschätzt - der Tastkopf ist nicht „neutral“, sondern Teil des Systems.
Mein pragmatischer Rat: Erst die Messkette, dann den Wert beurteilen. Wenn ein Signal plötzlich langsamer aussieht als erwartet, frage ich zuerst nach Probe, Bandbreite und Aufbau, nicht nach dem Bauteil. Genau an dieser Stelle trennt sich belastbare Analyse von bloßem Ablesen.
Worauf ich bei schnellen Signalen in Telekommunikationssystemen zuerst achte
Bei Telekommunikationssystemen und Infrastrukturprojekten ist die Anstiegszeit für mich vor allem ein Qualitätsindikator der Übertragungskette. Ich prüfe zuerst, ob die Flanke zum Anwendungskontext passt: Geht es um ein digitales Steuersignal, um einen schnellen Datenpfad, um einen Funkimpuls oder um eine Schnittstelle zwischen Geräten? Je nach Antwort verschieben sich die Prioritäten zwischen Timing, Bandbreite, EMV und Messbarkeit.
- Ich definiere die Messgrenzen eindeutig, bevor ich Zahlen vergleiche.
- Ich dimensioniere die Messkette deutlich schneller als das Signal, das ich sehen will.
- Ich prüfe Kabel, Probe und Trigger so sorgfältig wie das eigentliche Gerät.
- Ich bewerte kurze Flanken nicht nur als Vorteil, sondern auch auf Nebenwirkungen wie Überschwingen und Störabstrahlung.
- Ich akzeptiere, dass ein realer Aufbau immer einen Kompromiss aus Geschwindigkeit, Robustheit und EMV darstellt.
Gerade in Netzen, die über größere Distanzen, unterschiedliche Gerätegenerationen oder anspruchsvolle Umgebungen laufen, ist diese Sichtweise wertvoll. Die beste Flanke ist nicht die schnellste, sondern diejenige, die im System stabil, nachvollziehbar und reproduzierbar bleibt. Wer das im Blick behält, liest Signale nicht nur, sondern versteht sie auch.
Wenn ich die Anstiegszeit in einem Satz zusammenfasse, dann so: Sie zeigt, wie gut ein System schnelle Pegelwechsel wirklich trägt, und sie ist nur dann aussagekräftig, wenn Messdefinition, Bandbreite und Aufbau zusammenpassen. Für die Praxis heißt das: erst sauber messen, dann interpretieren, und erst dann über Verbesserung oder Fehlersuche entscheiden.
