Die Power Spectral Density (PSD) ist eines der nützlichsten Werkzeuge, wenn ich ein Signal nicht nur sehen, sondern wirklich verstehen will. Sie zeigt, wie sich die Leistung über die Frequenzen verteilt, warum ein Signal rauscht, wo schmale Störer sitzen und ob eine Bandbreite sauber begrenzt ist. Gerade in der Signalverarbeitung und in Telekommunikationssystemen ist das der Unterschied zwischen einem groben Eindruck und einer belastbaren Analyse.
In diesem Artikel gehe ich deshalb sowohl auf die mathematische Idee hinter dem Leistungsdichtespektrum ein als auch auf die praktische Auswertung von Messdaten. Dazu kommen typische Fehler, sinnvolle Einheiten und der Blick darauf, warum die PSD in Funk-, Netz- und Infrastrukturfragen so oft die bessere Kennzahl ist als ein bloßes Amplitudenspektrum.
Die wichtigsten Punkte zur PSD auf einen Blick
- Die PSD beschreibt nicht nur „wie viel Signal da ist“, sondern wie sich Leistung auf Frequenzbereiche verteilt.
- Mathematisch hängt sie mit der Autokorrelationsfunktion zusammen und lässt sich über die Fourier-Transformation beschreiben.
- Für reale Messdaten ist die PSD meist eine Schätzung, häufig mit dem Periodogramm oder dem robusteren Welch-Verfahren.
- Wichtige Einheiten sind unter anderem W/Hz, V²/Hz und dBm/Hz.
- Die größten Fehler entstehen durch falsche Normierung, Verwechslung mit dem Spektrum und unklare one-sided/two-sided-Konventionen.
- In der Telekommunikation hilft die PSD besonders bei Rauschen, Interferenzen, Kanalbelegung und Bandbreitenbewertung.
Was die PSD in einem Signal tatsächlich zeigt

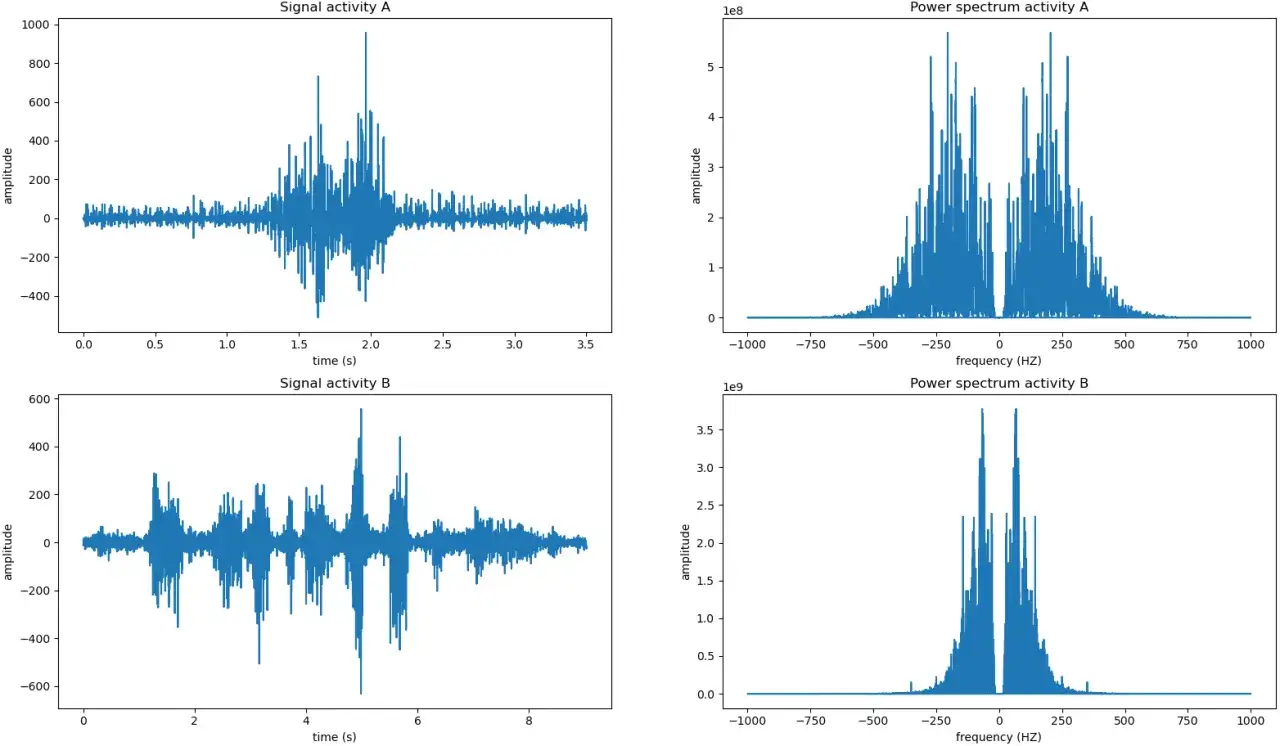

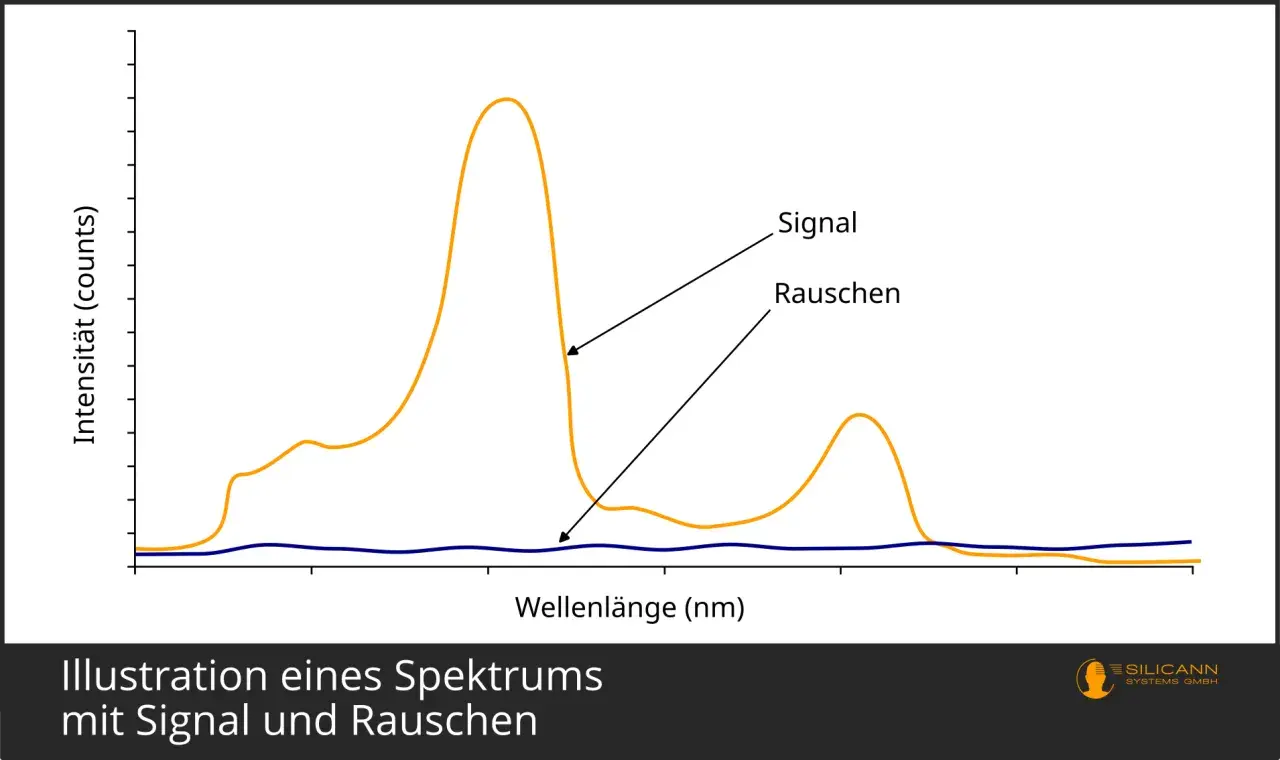

Die PSD ist im Kern eine Aussage darüber, wo die Leistung eines Signals steckt. Ein schmaler Ton erzeugt eine scharfe Linie im Spektrum, breitbandiges Rauschen verteilt sich dagegen über viele Frequenzen. Genau diese Unterscheidung macht die PSD so wertvoll: Sie sagt nicht nur, dass ein Signal stark oder schwach ist, sondern auch, in welchen Frequenzbereichen es relevant wird.
Ich trenne die PSD in der Praxis immer vom bloßen Amplitudenspektrum. Das Amplitudenspektrum zeigt Spitzen und Form, die PSD beantwortet dagegen die Frage, wie viel Leistung pro Frequenzband vorhanden ist. Für kontinuierliche, rauschbehaftete oder lang andauernde Signale ist diese Sicht fast immer aussagekräftiger als eine reine FFT-Darstellung.
- Ein schmalbandiger Träger erscheint als klarer Peak.
- Breitbandiges Rauschen hebt den Grundpegel über viele Frequenzen an.
- Filter, Verstärker und Kanäle verändern die Form der PSD oft deutlicher als den Zeitverlauf.
- In Messketten lässt sich so sofort erkennen, ob ein Problem lokal, bandbegrenzt oder breitbandig ist.
Für Leser aus der Telekommunikation ist genau das der praktische Kern: In einem Empfänger, einer Richtfunkstrecke oder einem vernetzten Infrastruktursystem sieht man mit der PSD sehr schnell, ob ein Problem aus einem einzelnen Störer, aus Rauschen oder aus einer allgemeinen Bandbegrenzung entsteht. Damit wird die mathematische Sicht direkt zu einer Entscheidungsgrundlage.
Damit ist die Intuition klar - der nächste Schritt ist die mathematische Definition, und die ist einfacher, als sie auf den ersten Blick aussieht.
Die mathematische Idee hinter dem Leistungsdichtespektrum
Mathematisch beschreibt die PSD die Verteilung der mittleren Leistung über der Frequenz. Für weitgehend stationäre Signale gilt die enge Verbindung zur Autokorrelationsfunktion: Die PSD ist die Fourier-Transformierte dieser Korrelation. Genau dieser Zusammenhang ist als Wiener-Khinchin-Theorem bekannt.
Vereinfacht geschrieben lautet die Idee:
Sxx(f) = ∫ Rxx(τ) · e-j2πfτ dτ
und
Rxx(τ) = E{x(t) · x*(t+τ)}
Hier steht E{} für den Erwartungswert, * für die komplexe Konjugation und τ für die Zeitverschiebung. Die Formel klingt technisch, ist aber inhaltlich gut greifbar: Erst wird geprüft, wie ähnlich ein Signal sich zu sich selbst bei einer Verschiebung verhält, und daraus wird dann die Verteilung über die Frequenzen gewonnen.
Wichtig ist außerdem der Unterschied zwischen Leistungssignalen und Energiesignalen. Ein kurzer Impuls hat eher eine Energiedarstellung, ein dauerhaftes oder stationäres Signal eher eine Leistungsdarstellung. Genau deshalb ist die PSD die richtige Größe für viele reale Messreihen, etwa Rauschen, Verkehrssignale, Funkempfang oder Prozessdaten aus Sensorsystemen.
Ein weiterer praktischer Punkt: Die Fläche unter der PSD liefert die Gesamtleistung beziehungsweise bei statistischen Signalen die Varianz. Das ist der Grund, warum ich die PSD nie als bloßes Bild betrachte. Sie ist eine quantitative Größe, nicht nur eine hübsche Kurve.
Nachdem die Mathematik sauber eingeordnet ist, stellt sich die eigentliche Praxisfrage: Wie kommt man aus endlichen Messdaten zu einer brauchbaren PSD?
Wie man PSD aus Messdaten sinnvoll schätzt
Im Labor oder in Software wie MATLAB, Python oder auf Spektrumanalysatoren liegt fast nie die „wahre“ PSD vor, sondern eine Schätzung. Das ist kein Makel, sondern Normalität. Entscheidend ist, dass die Schätzung stabil, vergleichbar und korrekt normiert ist.
Die beiden verbreitetsten Wege sind das Periodogramm und das Welch-Verfahren. Das Periodogramm ist der schnellste Einstieg, leidet aber unter hoher Varianz. Welch reduziert diese Varianz, indem das Signal in mehrere Segmente aufgeteilt, jedes Segment gewichtet und die resultierenden Spektren gemittelt werden.
| Methode | Stärke | Schwäche | Gut geeignet für |
|---|---|---|---|
| Periodogramm | Einfach, schnell, leicht zu interpretieren | Hohe Streuung der Schätzung | Grobe Übersicht, erste Diagnose |
| Welch-Verfahren | Robuster, geringere Varianz durch Mittelung | Etwas weniger Frequenzauflösung | Rauschmessungen, praktische Analyse, Vergleichsmessungen |
| Spektrogramm | Zeigt zeitliche Änderungen zusätzlich zur Frequenz | Kein reines Ein-Bild-PSD-Ergebnis | Nichtstationäre Signale, Störungen, Bursts |
Ich würde in der Praxis fast immer so vorgehen: zuerst die Abtastrate prüfen, dann das Signalfenster sinnvoll wählen, danach auf ein geeignetes Verfahren mitteln. Ein langes Segment liefert bessere Frequenzauflösung, ein kürzeres Segment mehr Mittelungen und damit meist eine ruhigere Schätzung. Das ist ein klassischer Kompromiss, den man bewusst treffen sollte, statt blind die Standardwerte zu übernehmen.
Besonders wichtig ist die Fensterung. Ohne Fenster entstehen schnell spektrale Leckeffekte, die schmale Linien künstlich verbreitern oder Nebensignale vortäuschen. Ein Fenster löst das nicht komplett, aber es macht die Schätzung deutlich ehrlicher. Für rauschige oder breitbandige Signale ist das in vielen Fällen der entscheidende Unterschied zwischen brauchbar und irreführend.
Wenn die PSD im Team oder in einem Bericht verglichen werden soll, achte ich außerdem auf identische Einstellungen: gleiche Abtastrate, gleiche Segmentlänge, gleiche Fensterfunktion, gleiche Mittelung. Sonst vergleicht man am Ende nur unterschiedliche Rechenkonfigurationen und nicht das Signal selbst. Das führt direkt zu der Frage, wie man Einheiten und Skalierung korrekt liest.
Einheiten, Normierung und die häufigsten Stolperfallen
Die PSD ist nur dann wirklich nützlich, wenn ihre Achse korrekt verstanden wird. Häufige Einheiten sind W/Hz, V²/Hz oder dBm/Hz. Die Normierung auf Hertz ist der entscheidende Punkt: Es geht um Leistung pro Frequenzband, nicht um eine nackte Amplitude.
| Größe | Was dargestellt wird | Typische Einheit | Wofür sie nützlich ist |
|---|---|---|---|
| Power spectrum | Leistung je Frequenzbin | W oder dB | Schmale Linien, Harmonische, dominante Töne |
| PSD | Leistung pro Hertz | W/Hz, V²/Hz, dBm/Hz | Rauschen, breite Signale, Kanalbelegung |
| ASD | Wurzel aus der PSD | V/√Hz oder ähnliche Formen | Anschauliche Darstellung von Rauschpegeln |
Ein häufiger Irrtum ist die Annahme, ein größeres FFT-Ergebnis sei automatisch eine größere PSD. Das stimmt nicht. Erst die richtige Skalierung mit Bandbreite, Fensterenergie und Abtastrate macht die Kurve physikalisch sinnvoll. Genau hier entstehen in der Praxis die meisten Missverständnisse.
Auch die Unterscheidung zwischen one-sided und two-sided PSD wird oft unterschätzt. Bei reellen Signalen wird die positive Frequenzhälfte häufig verdoppelt, damit die Gesamtleistung erhalten bleibt. Ob das bereits passiert ist, muss aber immer klar dokumentiert sein, sonst vergleicht man Äpfel mit Birnen.
Lesen Sie auch: PSK Modulation - Warum sie in Funk & Daten so wichtig ist
Worauf ich bei dB/Hz achte
dB/Hz bedeutet nicht einfach „mehr oder weniger Signal“, sondern eine logarithmische Darstellung der Leistungsdichte. Das ist für Rauschmessungen sehr praktisch, weil kleine Unterschiede über große Frequenzbereiche sofort sichtbar werden. Gleichzeitig darf man dB/Hz nicht mit einer absoluten Gesamtleistung verwechseln: Erst die Integration über ein Band liefert die Gesamtleistung dieses Bereichs.
Die häufigsten Fehler sind aus meiner Sicht diese:
- PSD und Amplitudenspektrum werden gleichgesetzt.
- Die Fensterfunktion wird ignoriert, obwohl sie die Skalierung verändert.
- One-sided- und two-sided-Darstellungen werden direkt verglichen.
- Die Bandbreite wird nicht mitgedacht, obwohl sie für die Gesamtleistung entscheidend ist.
- dB/Hz wird als reine Lautstärke missverstanden und nicht als normierte Dichte.
Wenn diese Punkte sauber sind, wird die PSD viel robuster interpretierbar. Und genau deshalb ist sie in technischen Anwendungen so wertvoll - besonders dort, wo sich ein Signal nicht auf einen einzigen Ton reduzieren lässt.
Warum PSD in Telekommunikation und Infrastruktur so wichtig ist
Gerade in der Telekommunikation ist die PSD oft die beste Brille für ein Signal. Bei Mobilfunk, Richtfunk, Satellitenanbindungen oder anderen Breitbandsystemen geht es selten nur darum, ob überhaupt Energie vorhanden ist. Wichtiger ist, wie diese Energie über das erlaubte Band verteilt ist und ob unerwünschte Nebenprodukte auftreten.
Für Netz- und Infrastrukturmessungen liefert die PSD mehrere direkte Vorteile:
- Sie macht Rauschboden und Störträger sichtbar.
- Sie zeigt, ob ein Kanal sauber belegt oder übersteuert ist.
- Sie hilft beim Vergleich von Filtern, Verstärkern und Empfangsketten.
- Sie macht breitbandige Interferenzen schneller erkennbar als reine Zeitmessungen.
- Sie unterstützt die Bewertung von Spektrumeffizienz und Bandgrenzen.
Ein besonders nützlicher Gedanke ist der Unterschied zwischen Gesamtleistung und Leistungsdichte. Zwei Signale können die gleiche Gesamtleistung haben, aber völlig unterschiedlich im Frequenzraum aussehen. Das eine konzentriert sich auf wenige enge Linien, das andere verteilt sich breit über das Band. Für die Praxis sind diese Unterschiede oft relevanter als die nackte Summe der Leistung.
In Versorgungsszenarien mit knappen Frequenzressourcen, langen Strecken oder heterogenen Netzen ist das kein akademischer Luxus. Ich will dann wissen, ob ein Problem aus echter Störleistung, aus spektraler Ausdehnung oder nur aus falscher Messskalierung kommt. PSD-Messungen liefern genau diese Trennschärfe und sind deshalb für technische Bewertungen in Infrastrukturumgebungen so nützlich.
Damit ist die Frage nach dem praktischen Nutzen beantwortet. Offen bleibt nur noch, welche Punkte ich selbst bei jeder Analyse zuerst prüfe.
Was ich für saubere Signalanalysen mitnehme
Wenn ich eine PSD bewerte, gehe ich immer mit derselben Reihenfolge vor: Erst prüfe ich die Messbedingungen, dann die Skalierung und schließlich die Interpretation. Das spart Zeit und verhindert Fehlentscheidungen.
- Ist die Abtastrate hoch genug, damit keine Alias-Effekte entstehen?
- Ist klar, ob die Darstellung einseitig oder zweiseitig ist?
- Wurde die PSD korrekt auf Hz normiert?
- Ist die Fensterung und Mittelung dokumentiert?
- Vergleiche ich wirklich das gleiche Signal unter denselben Bedingungen?
Meine Kurzregel: Eine gute PSD ist nicht die schönste Kurve, sondern die, deren Rechenweg sauber nachvollziehbar ist. Wer die Frequenzverteilung, die Einheiten und die Schätzmethode im Griff hat, kann Störungen, Rauschen und Bandbreitenverhalten deutlich präziser beurteilen. Genau darin liegt der praktische Wert des Leistungsdichtespektrums in der Signalverarbeitung.
