Ein Leiterfilter ist dann sinnvoll, wenn ein Signal nicht nur irgendwie begrenzt, sondern sauber und vorhersehbar geformt werden muss. In der Fachsprache würde man dafür auch von einem Ladder-Filter sprechen: Mehrere abgestimmte Stufen erzeugen gemeinsam eine definierte Flankensteilheit, Dämpfung und Phasenlage. Genau deshalb ist diese Topologie in der Signalverarbeitung so relevant, vom Funkempfänger bis zum Messsystem.
Die Leiterstruktur ist stark, wenn Präzision wichtiger ist als Bequemlichkeit
- Die Topologie besteht aus aufeinanderfolgenden Serien- und Parallelzweigen, die zusammen einen Filter höherer Ordnung bilden.
- Jede zusätzliche Stufe macht die Flanke steiler, erhöht aber auch die Empfindlichkeit gegenüber Last, Toleranzen und Layout.
- Die Leiterstruktur ist nicht dieselbe Sache wie die Filterkennlinie: Butterworth, Chebyshev, Bessel und elliptisch sind unterschiedliche Zielkurven.
- In Funk-, Audio- und Messanwendungen ist sie besonders nützlich, wenn Vorselektion und Störunterdrückung klar definiert sein müssen.
- Für flexibel rekonfigurierbare Systeme sind digitale Kaskaden oder Biquads oft einfacher zu ändern als eine analoge Leiterstruktur.
Wie die Leiterstruktur ein Signal formt
Der Kern ist einfach: Eine Stufe folgt der nächsten, und jede Stufe verändert das Signal ein kleines Stück weiter. Im klassischen passiven Fall besteht das aus einer Folge von Induktivitäten und Kondensatoren, also aus seriellen und parallelen Elementen, die wie eine Leiter aufgebaut sind. Daraus entsteht keine einzelne harte Trennkante, sondern eine Gesamtantwort aus mehreren Polen und, je nach Auslegung, auch Nullstellen.
Das ist mehr als nur ein hübsches Schaltbild. Die einzelnen Abschnitte interagieren miteinander, weil die vorherige Stufe die nächste belastet. Genau diese Wechselwirkung macht die Topologie interessant, aber auch anspruchsvoll: Sie liefert die gewünschte Filterung nicht isoliert pro Stufe, sondern als Ergebnis des gesamten Netzwerks.

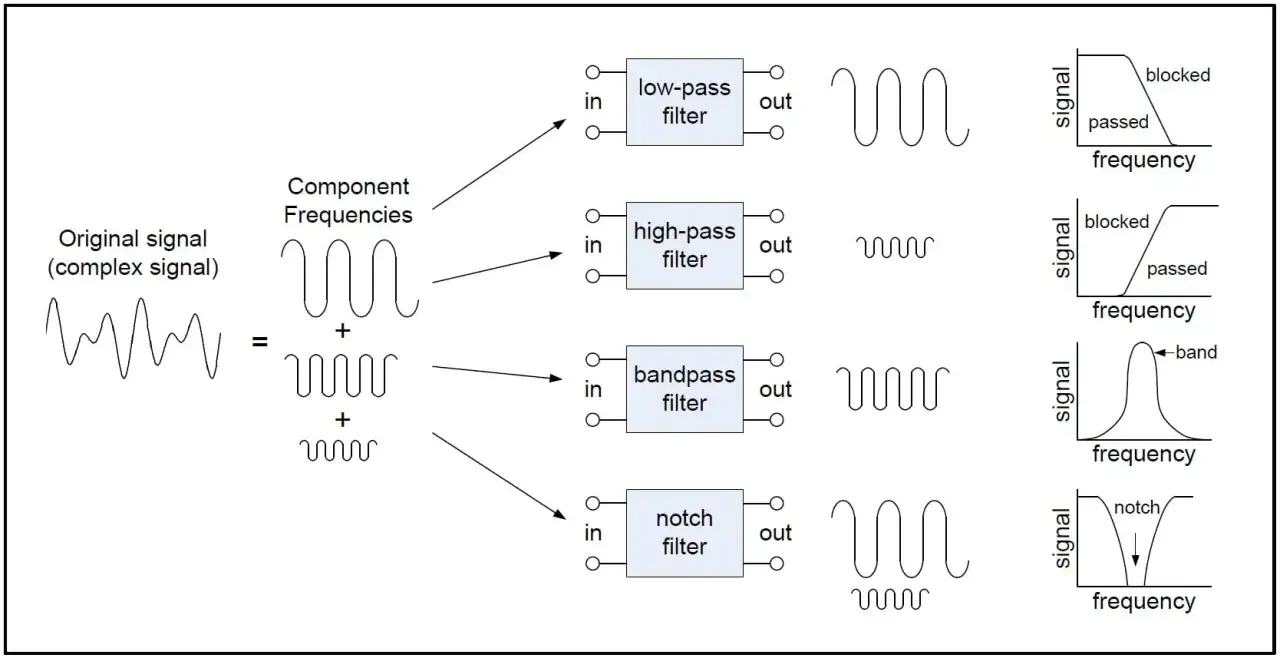

Im analogen Tiefpass sieht das meist so aus, dass Serieninduktivitäten den Stromanstieg bremsen und Parallelkondensatoren hohe Frequenzen gegen Masse ableiten. Für Hochpass-, Bandpass- oder Bandsperren werden diese Prinzipien entsprechend umgebaut. In aktiven Ausführungen übernehmen Operationsverstärker, Gyratoren oder digitale Rechenstrukturen Teile dieser Aufgabe, das Grundprinzip bleibt aber gleich: mehrere Sektionen, die gemeinsam eine präzisere Frequenzform erzeugen.
Wer die Struktur verstanden hat, versteht auch, warum die Frage nach der passenden Kennlinie nicht nebensächlich ist. Genau dort entscheidet sich, ob das Filter nur technisch funktioniert oder im realen System wirklich gut klingt, sauber misst oder störungsfest bleibt.
Welche Kennlinie zu welchem Einsatz passt
Die Leiterstruktur ist nur das Gerüst. Die eigentliche Wirkung bestimmt die Zielkennlinie. Ich trenne diese beiden Ebenen bewusst, weil viele Fehlplanungen genau hier entstehen: Ein sauberes Netz aus Stufen nützt wenig, wenn die Kennlinie nicht zu den Anforderungen des Systems passt.
Als Faustregel gilt: Jede Filterordnung bringt asymptotisch etwa 20 dB pro Dekade und Pol. Ein 4. Ordnung-Filter erreicht also im Idealfall ungefähr 80 dB pro Dekade, ein 6. Ordnung-Filter rund 120 dB pro Dekade. Das ist kein Ersatz für die konkrete Auslegung, aber ein brauchbarer Realitätscheck.
| Kennlinie | Stärke | Schwäche | Typischer Einsatz |
|---|---|---|---|
| Butterworth | Sehr flacher Durchlass ohne Ripple | Übergangsband nicht maximal steil | Allgemeine Tiefpässe, Anti-Aliasing, saubere Grundfilterung |
| Chebyshev I | Steilere Flanke bei gleicher Ordnung | Ripple im Durchlassband | Wenn die Grenzfrequenz eng sitzt und etwas Welligkeit akzeptabel ist |
| Bessel | Gute Gruppenlaufzeit und Impulsform | Die geringste Steilheit | Audio, Timing, Signale mit hoher Formtreue |
| Elliptisch | Sehr steile Trennung bei kleiner Ordnung | Ripple im Durchlass und im Sperrband | Wenn maximale Selektivität wichtiger ist als glatte Amplitude |
Für mich ist die wichtigste Leitfrage immer dieselbe: Muss das Signal vor allem möglichst unverzerrt bleiben, oder muss die Trennung zwischen Nutzband und Störer so hart wie möglich ausfallen? Von dieser Antwort hängt ab, ob ich eher Richtung Butterworth, Bessel, Chebyshev oder elliptisch denke. Und genau damit wird die Topologie vom Schaltplan zur echten Systementscheidung.
Woran ich Leiterstrukturen von anderen Lösungen unterscheide
In der Praxis konkurriert die Leiterstruktur mit anderen Realisierungen: Sallen-Key- oder MFB-Stufen, kaskadierte Biquads, digitale IIR- oder FIR-Filter und, im Hochfrequenzbereich, klassische passive Netzwerke mit definierter Impedanz. Ich schaue dabei nicht zuerst auf die Theorie, sondern auf die Randbedingungen: Welche Bandbreite brauche ich, wie viel Rauschen darf ich mir leisten, wie viel Platz und Abgleich sind realistisch?
| Struktur | Stärken | Grenzen | Wann ich sie nehme |
|---|---|---|---|
| Passiver LC-Leiterfilter | Sehr robust, linear, gut für hohe Frequenzen | Einfügedämpfung, Spulenbedarf, feste Auslegung | HF-Frontends, Vorselektion, 50-Ohm-Umgebungen |
| Aktive Leiterstruktur | Keine großen Spulen, gut integrierbar | Headroom, Versorgung, Rauschen und Stabilität | Audio und Niederfrequenz, wenn Bauraum knapp ist |
| Kaskadierte Biquads | Sehr gut berechenbar und abstimmbar | Mehr aktive Bauteile, oft empfindlicher im Layout | Wenn Flexibilität und genaue Parametrisierung wichtig sind |
| DSP oder FIR/IIR | Reprogrammierbar, reproduzierbar, leicht anpassbar | Latenz, Rechenaufwand, A/D- und D/A-Wandlung nötig | Softwaredefinierte Systeme und moderne Funkverarbeitung |
Ich halte diese Unterscheidung für zentral, weil sie Missverständnisse verhindert. Eine analoge Leiterstruktur ist nicht automatisch „besser“, nur weil sie klassisch wirkt. In einem softwaredefinierten System kann ein digitaler Ansatz die bessere Wahl sein, während im HF-Eingang einer Empfangskette gerade die passive Struktur die stabilste Lösung bleibt.
Der nächste logische Schritt ist die Frage, wo sich diese Unterschiede in echten Anwendungen bemerkbar machen.
Wo solche Filter in der Signalverarbeitung auftauchen
Die Topologie ist überall dort nützlich, wo Bandgrenzen sauber gehalten werden müssen. In der Telekommunikation geht es oft um Nachbarkanäle, Störsignale oder um die Vorselektion vor einem Verstärker oder ADC. Gerade in Empfangsketten entscheidet ein gutes Frontend oft darüber, ob ein schwaches Nutzsignal überhaupt brauchbar bleibt.
Für Infrastruktur- und Funkanwendungen ist das besonders relevant, weil dort nicht nur Bandbreite zählt, sondern auch Störfestigkeit. Wenn ein System in einer Umgebung mit begrenzten Reserven arbeitet, etwa bei Richtfunk, Feldmessung oder kompakten Empfangseinheiten, ist saubere analoge Vorfilterung oft der Unterschied zwischen einem stabilen und einem nervösen Design.
- Funkempfänger - Unterdrückung von Nachbarkanälen und starken Out-of-Band-Signalen vor der Verstärkung.
- Anti-Aliasing vor dem ADC - Reduktion von Frequenzanteilen, die sonst beim Abtasten zurückgefaltet würden.
- Rekonstruktion nach dem DAC - Glättung von Treppenartefakten und Nebenlinien im Ausgangssignal.
- Audio und Synthese - Formung von Klangfarbe, Resonanz und Übergangsverhalten, wenn ein musikalischer Charakter gefragt ist.

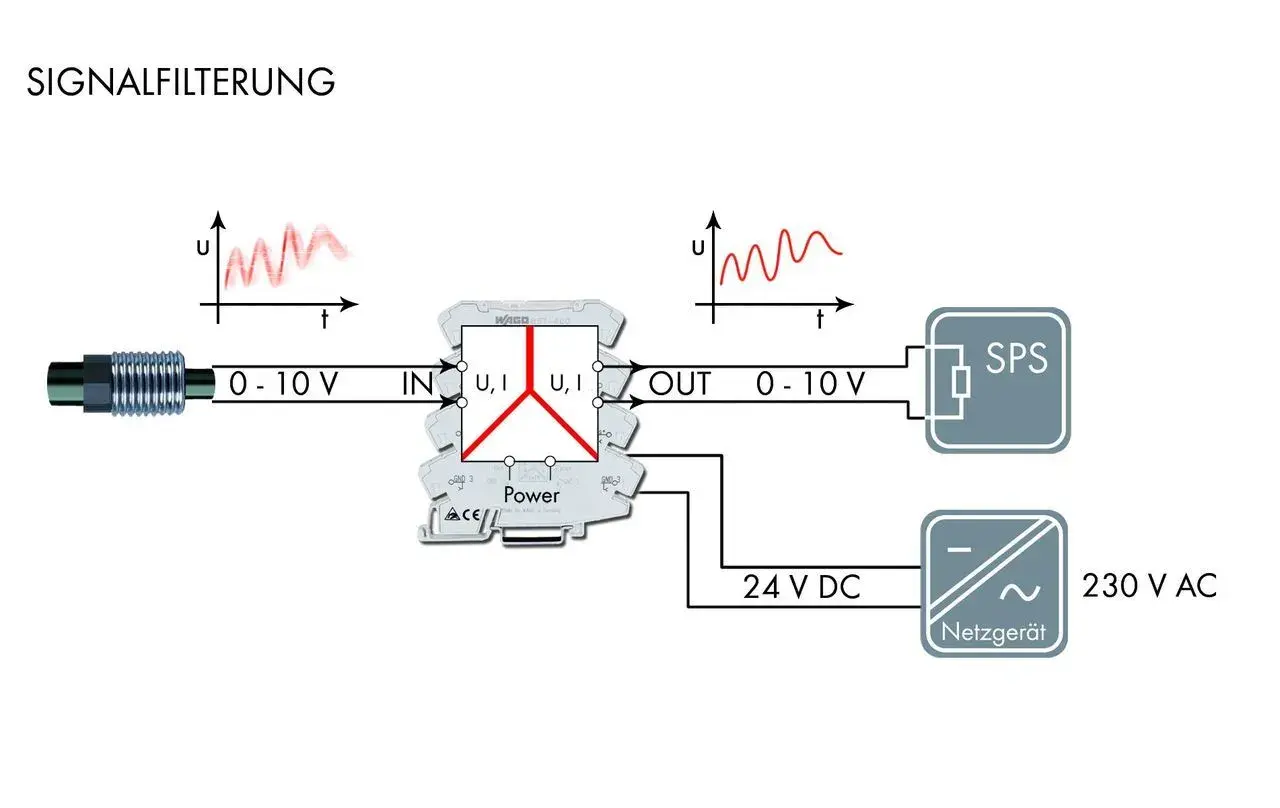

- Mess- und Sensorsysteme - Unterdrückung von Netzbrumm, Schaltspitzen und hochfrequentem EMV-Müll.
Man sieht daran gut: Es geht nie nur um „Filterung“ im abstrakten Sinn, sondern immer um eine konkrete Systemrolle. Und genau diese Rolle bestimmt, wie streng ich beim Entwurf werde.
Worauf ich beim Entwurf achte
Die größten Fehler passieren selten im Grundprinzip, sondern in den Randbedingungen. Eine Leiterstruktur kann auf dem Papier perfekt aussehen und trotzdem in der Praxis danebenliegen, wenn Quellimpedanz, Last, Bauteiltoleranzen oder das Layout nicht zu Ende gedacht sind.
Quellen- und Lastimpedanz
Ein passives LC-Netzwerk ist kein isoliertes Bauteil, sondern Teil einer Kette. Wenn die Quelle oder die Last nicht zu den Annahmen der Berechnung passen, verschiebt sich die Grenzfrequenz und die gewünschte Welligkeit verändert sich. In HF-Umgebungen plane ich deshalb sehr bewusst mit definierten Impedanzen, oft mit 50 Ohm als Bezugswert. Das klingt banal, ist aber einer der häufigsten Gründe für Abweichungen.
Bauteiltoleranzen und Güte
Ein Filter höherer Ordnung reagiert empfindlicher auf Streuungen als ein einfacher RC-Tiefpass. Schon kleine Abweichungen bei L und C verändern die Gesamtform sichtbar, vor allem bei schmalbandigen oder resonanten Auslegungen. Als grobe Praxisregel gilt: Je höher die Güte, desto wichtiger werden selektierte Bauteile und ein realistischer Abgleichplan. 1-Prozent-Widerstände sind kein Allheilmittel, und bei Induktivitäten entscheidet die reale Güte oft mehr als der Nennwert auf dem Datenblatt.
Layout und parasitäre Effekte
Ab ein paar Megahertz werden Leiterbahnen, Anschlussdrähte und parasitäre Kapazitäten sichtbar. Eine Induktivität ist dann nicht mehr nur eine Induktivität, und ein Kondensator verhält sich nicht mehr ideal. Ich halte Leiterwege kurz, Schleifen klein und die Masseführung sauber, weil sonst die Flankensteilheit und die Resonanzstellen unerwartet wandern. Das Problem ist selten spektakulär, aber es kostet zuverlässig Performance.
Lesen Sie auch: dB Calculation - Dein Guide für Signalverarbeitung & Funktechnik
Aktiv oder passiv
Aktive Realisierungen sparen Spulen und lassen sich oft leichter in tieferen Frequenzbereichen bauen. Dafür bringen sie Versorgung, Headroom, Rauschen und Stabilitätsfragen mit. Passive Strukturen sind robuster und linearer, aber sie verursachen Einfügedämpfung und brauchen oft mehr Platz. Genau hier liegt die eigentliche Designentscheidung: Nicht was theoretisch eleganter ist, sondern was im Zielsystem am saubersten arbeitet.
Wer diese vier Punkte im Blick behält, erspart sich später viel Nacharbeit. Und daraus ergibt sich auch eine pragmatische Frage: Wann lohnt sich die Topologie heute überhaupt noch?
Wann ich die Leiterstruktur heute noch wählen würde
Ich würde sie wählen, wenn die analoge Vorselektion wirklich eine Systemfunktion erfüllt, etwa vor einem empfindlichen Empfänger, einem Wandler oder einer Messstrecke. Auch dann ist sie stark, wenn die Impedanzen klar definiert sind und die Schaltung nicht ständig umkonfiguriert werden muss. In solchen Fällen ist die Leiterstruktur nicht altmodisch, sondern einfach die robustere Lösung.
Ich würde sie eher vermeiden, wenn Flexibilität, schnelle Parametrierung oder Softwareanpassungen im Vordergrund stehen. Dann sind kaskadierte Biquads oder DSP-Filter meist effizienter. In modernen Telekommunikationssystemen ist die oft beste Praxis deshalb eine Mischung: analog vorfiltern, digital nachformen. So reduziert man Störer früh und behält später die Feineinstellung im Rechenweg.
Für Signalverarbeitung im Umfeld von Telekommunikation und Infrastruktur ist das die nüchterne Schlussfolgerung: Die Leiterstruktur ist kein Spezialfall für Nostalgiker, sondern ein Werkzeug für klare Randbedingungen. Wer ihre Grenzen kennt, bekommt ein Filter, das sauber, stabil und vorhersehbar arbeitet.
