Die vier Dinge, die ich zuerst kläre
- Ob das Signal eher Energie- oder Leistungscharakter hat.
- Ob ich eine einseitige oder zweiseitige Darstellung vor mir habe.
- Ob die Fläche über einem Frequenzband wichtiger ist als der höchste Peak.
- Ob ein rohes FFT-Bild, Welch, ein Spektrogramm oder die Kreuzspektraldichte die richtige Sicht liefert.
- Ob die Einheit zur Interpretation passt und damit die Messung überhaupt vergleichbar ist.

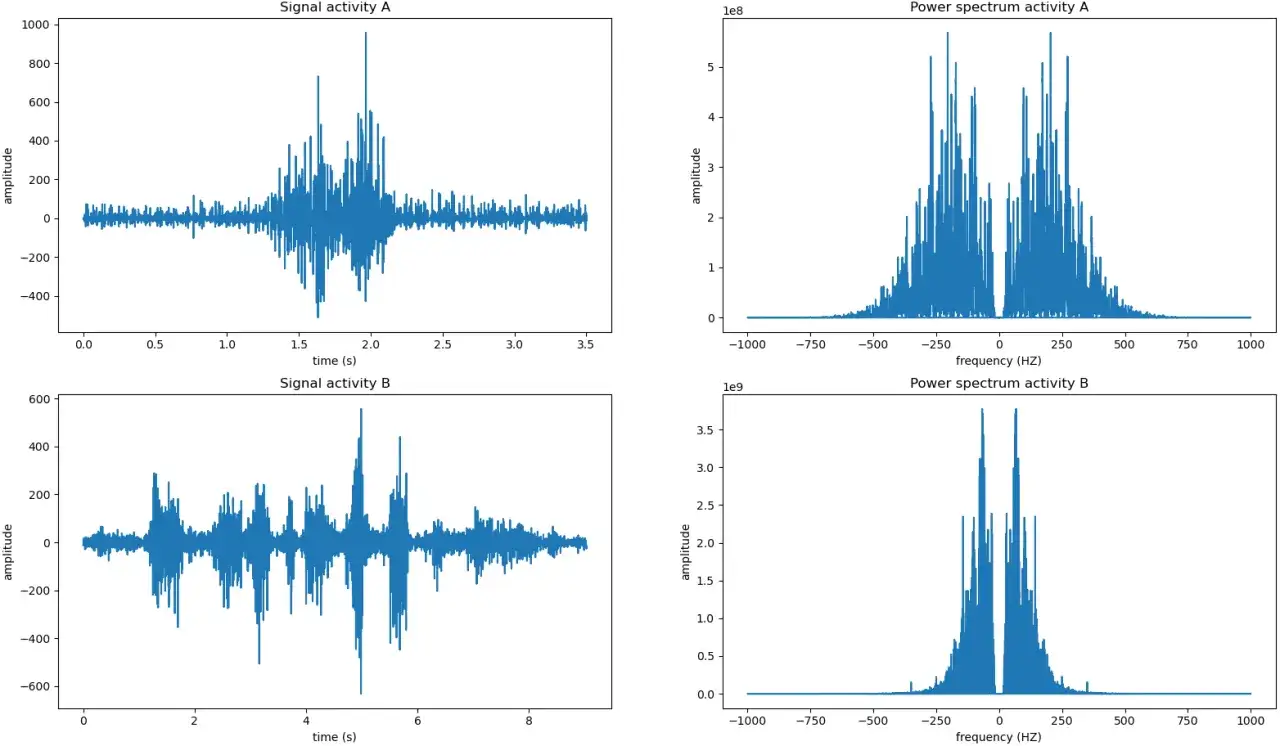

Was die Spektraldichte tatsächlich beschreibt
Ich trenne zuerst zwischen dem Zeitbild und dem Frequenzbild. Im Zeitbereich sehe ich, wann etwas passiert. In der Spektraldarstellung sehe ich, welche Frequenzanteile wie stark zum Gesamtbild beitragen. Für ein stationäres Signal bedeutet die Fläche unter der Kurve über ein Frequenzband die mittlere Leistung in genau diesem Band. Bei kurzen, endlichen Ereignissen spreche ich eher von Energiedichte als von Leistung.
Das ist kein akademischer Unterschied. Ein schmaler Peak kann optisch dominieren, aber für die Praxis ist oft entscheidender, wie viel Fläche er unter sich hat und wie breit er ist. Genau deshalb nutze ich die Spektraldichte nicht nur zur Darstellung, sondern zur Bewertung von Störungen, Resonanzen und Bandgrenzen. Wer das sauber trennt, vermeidet viele falsche Schlüsse schon im ersten Messschritt.
Damit ist der wichtigste Grundgedanke klar; als Nächstes lohnt sich der Blick auf Einheiten und darauf, welche Darstellung ich eigentlich vor mir habe.
Wie ich Leistung, Energie und Einheiten sauber trenne
Bevor ich einen Plot bewerte, prüfe ich die Einheit. Das ist der schnellste Plausibilitätscheck, den ich kenne. V²/Hz oder W/Hz spricht für eine Dichte; ohne „/Hz“ habe ich es meist mit einem Bandwert oder einer anderen Spektrumdarstellung zu tun. Bei dB-Darstellungen kommt noch hinzu, ob die Kurve einseitig oder zweiseitig normiert wurde. Genau dort entstehen die meisten 3-dB-Missverständnisse.
| Begriff | Was ich daraus lese | Woran ich ihn erkenne | Typischer Einsatz |
|---|---|---|---|
| Energiedichtespektrum | Wie sich die gesamte Energie über Frequenzen verteilt | Die Fläche entspricht der Energie eines endlichen Signals | Impulse, Bursts, kurzzeitige Ereignisse |
| Leistungsdichte | Wie viel mittlere Leistung pro Frequenzanteil vorhanden ist | Die Fläche über einem Band ergibt die Bandleistung | Rauschen, Träger, stationäre Prozesse |
| Leistungsspektrum | Wie viel Leistung in bestimmten Frequenzbereichen liegt | Oft nicht sauber auf Hertz normiert | Anschauliche Linien- und Banddarstellungen |
| Spektrogramm | Wie sich das Spektrum über die Zeit verändert | Viele kurze Spektren hintereinander | Burst-Störer, wechselnde Kanäle, Aussetzer |
| Kreuzspektraldichte | Wie zwei Signale frequenzweise zusammenhängen | Gemeinsame Frequenzanteile und Phasenbezug | Ein-/Ausgangsvergleich, Kohärenz, Systemanalyse |
Einseitige Plots bündeln die Leistung typischerweise von DC bis zur Nyquist-Frequenz, zweiseitige verteilen sie auf positive und negative Frequenzen. Für die Praxis ist das wichtig, weil ein scheinbarer 3-dB-Unterschied oft gar kein Messfehler ist, sondern nur eine andere Konvention. Wenn ich das sauber notiere, spare ich mir später viel unnötige Fehlersuche.
Mit dieser Basis lässt sich die Berechnung selbst viel sicherer einordnen; genau dort passieren in der Praxis die meisten Übertragungsfehler zwischen Rohsignal und brauchbarer Kurve.
Wie ich aus Messdaten einen belastbaren PSD-Plot mache
In der Praxis arbeite ich selten mit einem einzelnen FFT-Screenshot. Erst Fensterung, Segmentierung und Mittelung machen aus einem empfindlichen Rohsignal eine robuste Schätzung. Das ist besonders wichtig, wenn das Signal rauscht, wenn Störer nur zeitweise auftreten oder wenn die Messung nicht unter Laborbedingungen entstanden ist.
FFT als Rohmaterial
Die FFT liefert Spektralkomponenten, aber noch keine saubere Dichte. Für eine echte Leistungsdichte brauche ich die Skalierung auf Hertz, die Berücksichtigung der Fensterenergie und die Abtastrate. Genau hier entstehen viele Fehler: Das Diagramm sieht korrekt aus, die Einheit ist es aber nicht. Ich behandle die FFT deshalb als Ausgangspunkt, nicht als Endergebnis.
Welch als robustes Arbeitspferd
Für reale Messdaten ist Welch oft mein Startpunkt. Die Methode zerlegt das Signal in überlappende Segmente, berechnet pro Segment ein modifiziertes Periodogramm und mittelt die Ergebnisse. Dadurch sinkt die Varianz der Schätzung, also die Zappeligkeit des Plots. Der Preis ist eine etwas glattere Darstellung und eine leichte Verschmierung sehr schmaler Linien. Für verrauschte Funk- oder Netzsignale ist das meist ein sehr guter Tausch.
Lesen Sie auch: Bandstop-Filter - Störungen präzise eliminieren?
Fenster, Überlappung und Zero Padding
Ich nehme in der Praxis häufig ein Hann-Fenster mit 50 Prozent Überlappung als vernünftigen Standard. Bei kurzen Datensätzen oder schwach ausgeprägten Störlinien kann mehr Überlappung helfen. Die Grundregel bleibt aber: Längere Messzeit verbessert die Frequenztrennung stärker als bloß mehr FFT-Punkte. Zero Padding macht die Kurve optisch glatter, liefert aber keine echte zusätzliche Information. Wer das verwechselt, überschätzt schnell die Auflösung des Plots.
Wenn die Messung sauber aufgesetzt ist, beginnt die eigentliche Interpretation: Was bedeuten die Peaks, was sagt der Rauschboden, und wann ist eine Linie wirklich relevant?
Wie ich Peaks, Rauschboden und Nebenlinien lese
Ein schmaler Peak sagt mir, dass eine diskrete Frequenzkomponente oder ein schmalbandiger Störer dominiert. Ein breiter Buckel ist eher typisch für Rauschen, Modulation oder breitbandige Störung. Und ein scheinbar kleiner Nebenträger kann wichtiger sein als der Hauptpeak, wenn er genau im Arbeitskanal sitzt. In der Signalverarbeitung zählt deshalb nicht nur die Höhe, sondern die Form.
Der Rauschboden ist ebenso wichtig wie die sichtbaren Linien. Er zeigt, wie viel unkorrelierte Energie über das Band verteilt ist. Wenn er steigt, wird der Nutzsignalabstand kleiner, auch wenn der Hauptträger unverändert aussieht. Genau deshalb bewerte ich Spektren nie nur nach den höchsten Punkten.
- Einseitige und zweiseitige Darstellung nicht vermischen und sich über 3 dB Unterschied wundern.
- Peakhöhe mit Gesamtleistung verwechseln.
- FFT ohne passende Fensterung oder falsche Abtastrate als PSD deuten.
- Kurzzeitige Störungen mit einem zu starken Mittelwert überdecken.
Gerade in der Telekommunikation wird dieser Blick sehr praktisch, weil aus einem „irgendwie instabilen“ Signal schnell ein klarer Störtyp wird. Damit kommt die Methode aus der Theorie in die Infrastruktur, wo sie ihren eigentlichen Wert zeigt.
Warum das in Telekommunikation und Infrastruktur sofort nützt
Gerade in Telekommunikation und Infrastruktur ist das kein akademisches Detail. In Insel- und Flächennetzen mit Mobilfunk, Richtfunk, Satelliten-Backhaul oder gemischten Zugangswegen hilft mir die Spektraldichte dabei, Störer von Nutzsignalen zu trennen. Wenn ein Link instabil wird, sehe ich oft zuerst, ob der Rauschboden steigt, ob ein schmalbandiger Interferenzträger auftaucht oder ob sich ein breites Störband über den Arbeitsbereich legt.
Das ist besonders wertvoll, wenn Reserven knapp sind. Schon ein Rauschzuwachs um 3 dB entspricht ungefähr einer Verdopplung der Rauschleistung und kann bei einer engen Funkstrecke sofort spürbar sein. Dann geht es nicht mehr um schöne Kurven, sondern um Filter, Kanalseparation, Antennenwahl und Wartungsprioritäten. Für Netze mit gemischter Funk- und Satelliteninfrastruktur ist diese Sicht oft der schnellste Weg zu einer belastbaren Ursache.
Sobald sich das Verhalten über die Zeit ändert, reicht ein einzelner Mittelwert aber nicht mehr aus. Dann brauche ich eine andere Perspektive, um die Dynamik sichtbar zu machen.
Wann ich lieber Spektrogramm oder Kreuzspektraldichte nehme
Wenn Störungen nur kurz auftreten, nehme ich statt einer einzigen PSD lieber ein Spektrogramm. Es ist im Kern eine Folge kurzer Spektraldichten über die Zeit und zeigt mir, wann ein Ereignis aktiv war. Für burstige Störer, Handover-Probleme oder kurze Aussetzer ist das oft ehrlicher als ein geglätteter Mittelwert. Eine einzige Kurve kann solche Effekte sauber verstecken.
Wenn ich zwei Signale miteinander vergleichen will, zum Beispiel Eingang und Ausgang eines Filters oder zwei Messpunkte einer Übertragungsstrecke, arbeite ich mit der Kreuzspektraldichte. Daraus lässt sich die Kohärenz ableiten, also wie stark beide Signale frequenzweise zusammenhängen. Aus einer PSD allein kann ich das Originalsignal übrigens nicht zurückrechnen, weil die Phaseninformation fehlt. Genau deshalb wähle ich die Auswertung nach der Frage, nicht nach der Gewohnheit.
- PSD, wenn ich die Leistungsverteilung über Frequenzen sehen will.
- Spektrogramm, wenn sich das Signal über die Zeit verändert.
- Kreuzspektraldichte, wenn ich Zusammenhänge zwischen zwei Signalen brauche.
Bevor ich eine Analyse als belastbar akzeptiere, prüfe ich zuletzt noch ein paar technische Details. Genau diese Kontrolle trennt einen guten Plot von einem, der nur gut aussieht.
Die Prüfungen, die einen guten Plot von einem irreführenden trennen
Ich notiere bei jeder Messung zuerst die Abtastrate, die Fensterung, die Segmentlänge und die Überlappung. Ohne diese Angaben sind zwei Diagramme kaum sauber vergleichbar. Wenn der relevante Frequenzbereich zum Beispiel bei 10 kHz endet, plane ich in der Praxis genügend Reserve für Filter und Übergänge ein, statt mich blind an der nackten Nyquist-Grenze festzuhalten.
- Passt die Abtastrate zum höchsten relevanten Frequenzbereich?
- Ist klar dokumentiert, ob der Plot einseitig oder zweiseitig ist?
- Sind Fenster, Segmentlänge und Überlappung bekannt und reproduzierbar?
- Stimmt die integrierte Bandleistung mit einer erwarteten RMS- oder Referenzmessung überein?
- Wurden nur Messungen mit gleichen Einheiten und ähnlicher Mittelung miteinander verglichen?
Wenn ich nur einen Arbeitsstandard festhalte, dann diesen: erst das Messziel klären, dann die Konventionen dokumentieren, erst danach die Kurve interpretieren. Genau so wird aus der Spektraldichte kein dekorativer Plot, sondern ein Werkzeug, mit dem sich Funkprobleme, Rauschen und Bandgrenzen zuverlässig einordnen lassen.
