Der Begriff peak to peak beschreibt den gesamten Spannungsweg eines Signals von der tiefsten bis zur höchsten Auslenkung. Für mich ist das eine der nützlichsten Erstmessungen, weil ich sofort sehe, wie groß der Signalhub ist, wie viel Reserve bleibt und ob eine Stufe bereits an ihre Grenzen kommt. Gerade in der Signalverarbeitung hilft diese Größe dabei, Messwerte sauber einzuordnen und nicht Scheitelwert, Effektivwert und Störungen durcheinanderzubringen.
Die wichtigsten Punkte auf einen Blick
- Der Spitzen-zu-Spitzen-Wert ist die Differenz zwischen dem höchsten und dem niedrigsten Momentanwert eines Signals.
- Bei einem symmetrischen Sinussignal gilt: Er ist doppelt so groß wie der Scheitelwert.
- Er sagt viel über Signalhub, Headroom und Clipping, aber wenig über die tatsächliche Leistung.
- Für saubere Messungen brauche ich ein passendes Oszilloskop, die richtige Bandbreite und einen korrekt eingestellten Tastkopf.
- In Telekommunikation und Signalverarbeitung ist er besonders nützlich, wenn ich Pegel, Reserve und Verzerrung prüfen will.
- Bei Rauschen, Impulsspitzen oder verzerrten Wellenformen sollte ich immer zusätzlich RMS, Spektrum oder Augenmuster ansehen.
Was der Spitzen-zu-Spitzen-Wert wirklich misst
Ich beschreibe den Wert am liebsten als Spannungsfenster eines Signals. Mathematisch ist es einfach: Upp = Umax - Umin. Damit ist nicht die Lage der Nulllinie entscheidend, sondern nur der Abstand zwischen oberem und unterem Extrempunkt. Ein Signal mit 2 V Gleichanteil und 200 mV Welligkeit hat also nicht 2,2 Vpp, sondern 200 mVpp, weil die Gleichspannung den Ausschlag nicht vergrößert.
Bei einem Sinussignal ist die Rechnung noch einfacher. Wenn der Scheitelwert 1 V beträgt, dann liegen die Spitzen bei +1 V und -1 V, also beträgt der Spitzen-zu-Spitzen-Wert 2 V. Genau deshalb ist diese Größe in Laboren so beliebt: Sie lässt sich schnell prüfen, ohne dass ich zuerst die physikalische Bedeutung der gesamten Kurve auseinandernehmen muss. Für eine erste Beurteilung ist das stark, für die vollständige Analyse aber noch nicht genug. Genau da setzt der Vergleich mit anderen Messgrößen an.
Warum er nicht mit Effektivwert oder Scheitelwert verwechselt werden darf
In der Praxis sehe ich häufig, dass diese drei Begriffe vermischt werden. Das ist verständlich, aber technisch unsauber. Der Scheitelwert beschreibt nur die größte Auslenkung von der Mittellinie, der Effektivwert beschreibt die wirksame Größe eines Signals, und der Spitzen-zu-Spitzen-Wert beschreibt den gesamten Ausschlag von Minimum zu Maximum.
| Messgröße | Was sie beschreibt | Wofür ich sie nutze | Typische Falle |
|---|---|---|---|
| Scheitelwert | Größte Auslenkung von der Null- oder Bezugslinie | Grenzen von Verstärkern, Halbleitern und Eingängen | Kann die andere Halbwelle und den Gesamtumfang verschweigen |
| Spitzen-zu-Spitzen-Wert | Abstand zwischen Maximum und Minimum | Headroom, Clipping, Signalhub, Spannungsreserve | Sagt nichts über die Verteilung innerhalb der Kurve aus |
| Effektivwert | Wirksamer Wert eines Wechselsignals | Leistung, Wärmeentwicklung, Netz- und Audiovergleich | Ein hoher Effektivwert bedeutet nicht automatisch große Spitzen |
| Mittelwert oder DC-Anteil | Durchschnittliche Lage des Signals | Bias, Offset, Arbeitspunkt | Kann den wahren Ausschlag verdecken, wenn man nur darauf schaut |
Ein praktisches Beispiel hilft: Eine 1-V-RMS-Sinusspannung entspricht ungefähr 2,83 Vpp. Das zeigt sofort, warum ich den Effektivwert und den p-p-Wert nie gleichsetze. Der Effektivwert sagt mir etwas über die Leistung, der Spitzen-zu-Spitzen-Wert über den Platz, den das Signal nach oben und unten braucht. Wenn diese Unterschiede klar sind, wird die Messung am Oszilloskop deutlich belastbarer.

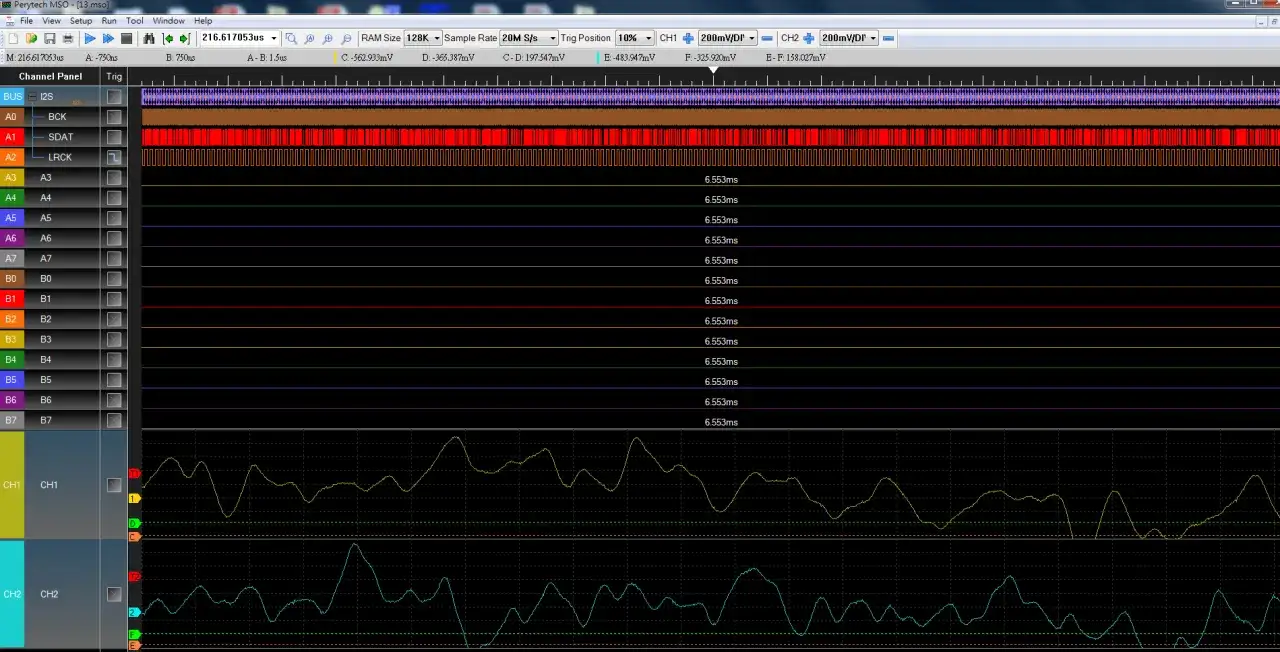

So messe ich ihn am Oszilloskop sauber
Am Bildschirm sieht eine Messung oft einfacher aus, als sie ist. Ich beginne deshalb immer mit denselben vier Prüfungen: richtige Vertikalskalierung, passende Kopplung, korrekter Tastkopf und ausreichende Bandbreite. Wenn eine dieser Grundlagen falsch sitzt, ist der angezeigte Spitzen-zu-Spitzen-Wert schnell zu klein, zu groß oder schlicht irreführend.
- Tastkopf prüfen: Ein 10:1-Tastkopf muss im Oszilloskop auch als 10:1 erkannt werden, sonst stimmt der angezeigte Pegel nicht.
- Kopplung wählen: Mit DC-Kopplung sehe ich Offset und Amplitude zusammen, mit AC-Kopplung kann ich einen kleinen Wechselanteil auf großem Gleichanteil besser erkennen.
- Bandbreite beachten: Ist das Messgerät zu langsam, werden Spitzen geglättet und der p-p-Wert fällt zu niedrig aus.
- Zoom und Einzelmessung nutzen: Bei Impulsen oder Burst-Signalen reicht die Auto-Messung oft nicht. Ich zoome in den interessanten Zeitabschnitt hinein und prüfe die Form manuell.
Bei schnellen Signalen ist auch die Abtastung entscheidend. Grob gesagt brauche ich nicht nur „irgendwelche Punkte“, sondern genügend Abtastwerte über die Flanke und über die Periode. Sonst sieht die Kurve im Speicher sauber aus, obwohl sie in Wirklichkeit schon Spitzen verschluckt hat. Gerade bei kurzen Störimpulsen oder Datenbursts kann ein einziger unpassender Messbereich den Eindruck komplett verfälschen. Die Messung ist also schnell, aber nur dann gut, wenn das Gerät zur Signalform passt. Genau dadurch wird der Wert für reale Systeme interessant.
Warum er in Signalverarbeitung und Telekommunikation praktisch zählt
In der Signalverarbeitung ist der Spitzen-zu-Spitzen-Wert vor allem ein Maß für den verfügbaren Spannungsraum. Er zeigt mir, wie weit ein Signal nach oben und unten auslenkt, bevor es in Sättigung läuft, verzerrt oder durch Rauschen unbrauchbar wird. In der Telekommunikation ist das wichtig, weil viele Ketten nicht an der Frequenz, sondern an der Pegelreserve scheitern.
Ich nutze den Wert besonders gern in vier typischen Situationen:
- Audio- und NF-Stufen: Hier erkenne ich schnell, ob ein Verstärker clippt oder ob noch Headroom übrig ist.
- Digitale Leitungen: Bei 3,3-V- oder 1,8-V-Logik prüfe ich, ob High- und Low-Pegel sauber genug auseinanderliegen.
- ADC- und DAC-Pfade: Der p-p-Wert hilft mir zu sehen, ob ein Eingang den Full-Scale-Bereich ausnutzt oder überfährt.
- Funk- und Basisbandsignale: Bei Modulation, IF-Signalen oder analogen Vorstufen zeigt er, ob die Aussteuerung noch in einem linearen Bereich liegt.
Ein Beispiel aus der Praxis: Eine digitale Leitung kann auf dem Papier 3,3 V liefern, am entfernten Ende aber nur noch 2,7 Vpp erreichen. Das klingt abstrakt, ist aber oft der Punkt, an dem Störabstände und Schaltschwellen kritisch werden. Bei langen Leitungen, schlecht angepassten Stufen oder kleinen Versorgungsspannungen zählt nicht nur, dass das Signal „noch da“ ist, sondern wie groß sein tatsächlich nutzbarer Ausschlag bleibt. In Infrastruktur- und Funkumgebungen, etwa bei entfernten Messpunkten oder robusten Feldinstallationen, ist genau diese Reserve oft der Unterschied zwischen stabil und fehleranfällig.
Der Haken ist: Für Leistung oder Qualität reicht p-p allein nicht. Ein Signal kann einen sauberen Ausschlag haben und trotzdem stark verrauscht, unlinear oder spektral problematisch sein. Deshalb schaue ich im nächsten Schritt immer darauf, welche Fehler den Wert verfälschen können.
Typische Fehler, die Messungen verfälschen
Der häufigste Denkfehler ist für mich die Annahme, dass ein hoher p-p-Wert automatisch ein gutes Signal bedeutet. Das stimmt nicht. Ein kurzer Ausreißer, ein Schaltspike oder eine Überschwingung kann den Wert nach oben treiben, obwohl der Rest der Welle völlig unauffällig ist. Gerade bei rauschenden oder gepulsten Signalen kann ein einzelner Impuls die Aussage verzerren.
- Offset ignorieren: Wer nur auf die Kurve um die Nulllinie schaut, übersieht oft einen großen Gleichanteil.
- Bandbreite unterschätzen: Zu langsame Messgeräte glätten Spitzen und machen das Signal schöner, als es ist.
- Spikes überbewerten: Ein einzelner Störimpuls sagt wenig über den typischen Verlauf aus.
- Clipping nicht erkennen: Ein abgeschnittenes Signal kann den gleichen p-p-Wert haben wie ein sauberes, ist aber qualitativ ganz anders.
- RMS und Spektrum weglassen: Ohne ergänzende Messgrößen bleibt die Bewertung oft unvollständig.
Wann ich ihn nutze und wann ich lieber weiter prüfe
Wenn ich ein Signal schnell einordnen will, ist der Spitzen-zu-Spitzen-Wert eine gute erste Zahl. Er sagt mir, wie groß der Ausschlag ist, wie viel Reserve vorhanden ist und ob ich an den Grenzen von Verstärker, Leitung oder Wandler arbeite. Für saubere Sinussignale und einfache Pegelvergleiche reicht das oft schon weit.
- Für symmetrische Wellenformen ist der Wert sehr direkt und leicht verständlich.
- Für Headroom- und Clipping-Checks ist er fast immer nützlich.
- Für Leistungsfragen ergänze ich ihn mit Effektivwerten.
- Für Rauschen, Jitter und Störungen brauche ich zusätzlich Spektrum, Zeitfenster oder Augenmuster.
- Für verzerrte Signale verlasse ich mich nie nur auf eine einzige Zahl.
Mein kurzer Merksatz lautet deshalb: Der Spitzen-zu-Spitzen-Wert zeigt mir den Spannungsraum, aber nicht automatisch die Signalqualität. Erst im Zusammenspiel mit Effektivwert, Offset, Bandbreite und sichtbarer Kurvenform ergibt er ein zuverlässiges Bild. Wer das im Labor oder in einer Telekommunikationskette beherzigt, misst nicht nur schneller, sondern auch deutlich belastbarer.
