Ein Bandstop-Filter ist die saubere Lösung, wenn ein klar abgegrenzter Störer mitten im Spektrum sitzt und der Rest des Signals erhalten bleiben soll. In der Signalverarbeitung geht es dabei nicht um Theorie um der Theorie willen, sondern um ganz praktische Fragen: Wie entfernt man Brumm, Träger oder schmale Störlinien, ohne nützliche Anteile wegzuschneiden? Gerade in Telekommunikationssystemen, Messketten und Funkempfängern entscheidet diese Art der Filterung oft darüber, ob ein Signal verwertbar bleibt oder nicht.
Die wichtigsten Punkte auf einen Blick
- Ein Sperrfilter unterdrückt nicht das ganze Signal, sondern nur einen definierten Frequenzbereich.
- Je schmaler die Sperre, desto eher spricht man von einem Kerbfilter; je breiter sie wird, desto eher von einem klassischen Bandsperrfilter.
- Wichtige Kennwerte sind Mittenfrequenz, Bandbreite, Q-Faktor, Dämpfung, Ordnung und Phasenverhalten.
- In der Telekommunikation hilft der Filter vor allem gegen einzelne Störer, Brumm, Träger und andere schmale Interferenzen.
- Digital ist ein IIR-Filter oft effizient, analog ist direkt im Signalpfad einsetzbar, FIR punktet bei linearer Phase.
- Die häufigsten Fehler sind falsche Frequenzwahl, zu breite Sperren und der Versuch, mit einem Filter EMV-Probleme allein zu lösen.
Wie ein Sperrbereich das Nutzsignal freihält

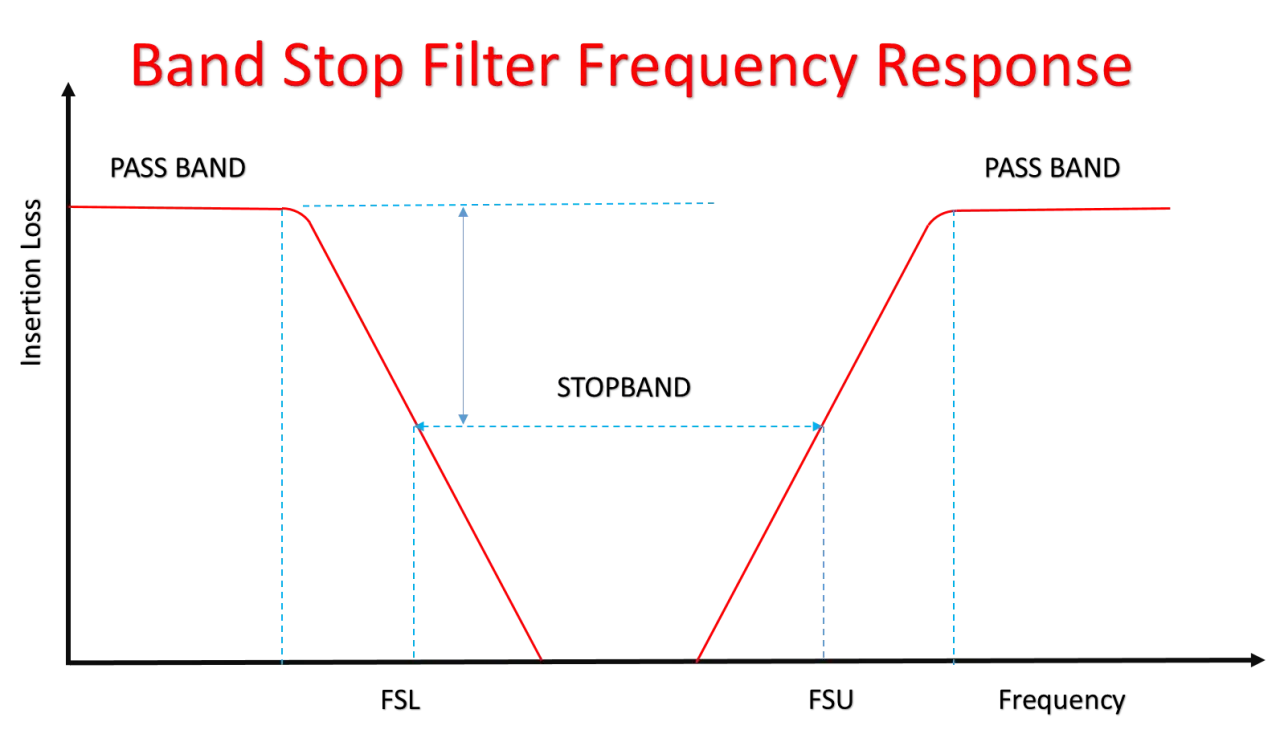

Ein Bandsperrfilter lässt zwei Frequenzbereiche passieren und dämpft den Bereich dazwischen. Im Frequenzbild sieht man deshalb zwei Durchlassbereiche und dazwischen einen Sperrbereich mit zwei Übergängen, nicht einen harten Schnitt. Genau dieser weiche Übergang ist wichtig, weil reale Filter nie ideal sind: Die Dämpfung im Sperrband ist hoch, aber nie unendlich, und die Flanken sind nie senkrecht.
In der Praxis arbeite ich bei solchen Filtern immer mit drei Fragen: Wo sitzt die Störung, wie breit ist sie, und wie viel Nutzsignal darf in der Nähe mit betroffen sein? Aus diesen Antworten ergeben sich Mittenfrequenz, Bandbreite und die nötige Steilheit. Technisch gesprochen erzeugen Nullstellen im Übertragungsverhalten eine starke Unterdrückung um die Ziel-Frequenz, während die restlichen Bereiche möglichst wenig verändert werden sollen.
Das ist auch der Grund, warum ein Sperrfilter nie isoliert betrachtet werden sollte. Sobald die Störung driftet oder das Nutzsignal sehr nah an der Sperrfrequenz liegt, wird die Auslegung empfindlich. Genau hier trennt sich die schmale Kerbe vom breiteren Bandsperrfilter.
Kerbfilter und breiter Bandsperrfilter sind nicht dasselbe
Im Sprachgebrauch werden Kerbfilter und Bandsperrfilter oft durcheinandergeworfen, in der Praxis ist der Unterschied aber nützlich. Ein Kerbfilter ist sehr schmal und zielt auf einen einzelnen Ton oder eine eng benachbarte Störgruppe. Ein breiter Sperrfilter unterdrückt dagegen einen größeren Bereich, wenn der Störer nicht punktförmig ist oder wenn mehrere Nebenlinien zusammen auftreten.
| Variante | Sperrbreite | Typischer Einsatz | Worauf ich achte |
|---|---|---|---|
| Kerbfilter | Sehr schmal | 50-Hz-Brumm, einzelne Pilotträger, schmale Störlinien | Nicht zu viel Nachbarspektrum beschädigen |
| Klassischer Bandsperrfilter | Mittel bis breit | Störband, harmonische Cluster, Schutz eines Empfangsfensters | Drift, Flankensteilheit und Restdämpfung |
Diese Unterscheidung ist mehr als Wortklauberei. Wenn ich einen einzelnen, stabilen Störer entfernen will, ist eine enge Kerbe meist die bessere Wahl. Wenn das Störsignal aber wandernd, breit oder aus mehreren Komponenten zusammengesetzt ist, braucht die Lösung mehr Reserve und damit einen breiteren Sperrbereich. Dann spielt auch die Implementierung stärker mit hinein, und genau dort wird die Auslegung spannend.
Diese Kenngrößen bestimmen die Wirkung
Bei der Auslegung zählen ein paar Größen mehr als alles andere. Die wichtigste ist die Mittenfrequenz f0, also der Punkt, um den die Unterdrückung zentriert ist. Direkt daneben steht die Bandbreite, also die Breite des gesperrten Bereichs. Aus beiden ergibt sich der Q-Faktor: vereinfacht gilt Q = f0 / Bandbreite. Ein hoher Q-Wert bedeutet eine enge Kerbe, ein niedriger Q-Wert eine breitere Sperre.
| Kennzahl | Was sie beschreibt | Warum sie wichtig ist |
|---|---|---|
| Mittenfrequenz | Die Frequenz, auf die die Sperre zentriert wird | Schon kleine Abweichungen können die Dämpfung deutlich verschlechtern |
| Bandbreite | Wie breit der gesperrte Bereich ist | Zu breit bedeutet oft unnötigen Verlust an Nutzsignal |
| Q-Faktor | Das Verhältnis aus Mittenfrequenz und Bandbreite | Steuert die Selektivität der Kerbe |
| Ordnung | Wie steil die Flanken werden | Höhere Ordnung macht die Sperre steiler, aber auch empfindlicher |
| Dämpfung im Sperrband | Wie stark der Störer unterdrückt wird | Wenn sie zu klein ist, bleibt der Störer praktisch wirksam |
| Phasenverhalten | Wie stark das Signal zeitlich verzerrt wird | Wichtig für Modems, Datenpfade und alles mit präziser Synchronisation |
Für einfache Anwendungen reichen oft moderate Werte, aber die Details entscheiden. Eine schmale Kerbe mit sauberer Dämpfung ist weit anspruchsvoller als ein breiter, grober Sperrbereich. Ich sehe in Projekten regelmäßig denselben Fehler: Es wird nur auf die Tiefe der Kerbe geschaut, nicht auf deren Lage, Breite und Nebenwirkungen. Genau deshalb lohnt sich der Blick auf die Einsatzfelder, bevor man sich in die Umsetzung vertieft.
Wo ich ihn in der Signalverarbeitung wirklich einsetze
In der Signalverarbeitung taucht dieser Filter überall dort auf, wo ein einzelner Störer unverhältnismäßig viel Schaden anrichtet. Ein klassischer Fall ist 50-Hz-Brumm in Mess- oder Audiosignalen. Ebenso typisch sind schmale Träger in Funkempfängern, Nebenträger in Testaufbauten oder lokale Oszillatoren, die in einen empfindlichen Empfangszweig einstreuen.
Für Telekommunikationssysteme ist der Nutzen besonders klar: Ein starker, schmaler Störer kann den Dynamikbereich eines Empfängers auffressen, den ADC überfahren oder die demodulierten Daten sichtbar verschlechtern. In Netzen mit knapper Infrastruktur, langen Leitungswegen oder wechselhafter Stromqualität, wie man sie an abgelegenen Standorten durchaus antrifft, ist saubere Filterung oft günstiger und stabiler als spätere Korrekturversuche. Ich würde dort aber nie nur auf den Filter setzen, sondern immer auch EMV, Erdung, Abschirmung und Antennenentkopplung mitdenken.
Besonders hilfreich ist die Sperre, wenn der Störer eng umrissen ist und die angrenzenden Nutzfrequenzen erhalten bleiben müssen. Wenn das Problem dagegen breitbandig ist, etwa durch Rauschen, schlechte Abschirmung oder Intermodulation, dann ist ein Bandsperrfilter meist die falsche Antwort. Dann helfen eher Layout, Pegelreserve, bessere Trennung oder ein anderer Filtertyp. Genau diese Abgrenzung spart am Ende Zeit und Fehlversuche.
So wähle ich die passende Umsetzung
Ob die Lösung analog oder digital sein sollte, hängt weniger von der Theorie ab als von der Stelle im Signalpfad. Ich entscheide zuerst, ob der Störer schon vor dem A/D-Wandler Schaden anrichtet. Wenn ja, braucht es eine analoge Maßnahme. Wenn nicht, ist eine digitale Umsetzung oft flexibler und leichter zu warten.
| Umsetzung | Stärken | Grenzen | Wann ich sie bevorzuge |
|---|---|---|---|
| Passiver RLC-Filter | Einfach, robust, ohne aktive Versorgung | Bauteiltoleranzen, feste Frequenz, begrenzte Feinabstimmung | Wenn die Frequenz stabil ist und kein aktiver Aufbau nötig ist |
| Aktiver analoger Filter | Gut abstimmbar, kompakt, präzise Kerben möglich | Op-Amp-Bandbreite, Rauschen, Versorgungsspannung, Headroom | Wenn die Sperre vor dem ADC sitzen muss |
| Digitaler IIR-Filter | Rechenarm, schmale Kerben effizient umsetzbar | Phase, Latenz, nur nach der Wandlung wirksam | Für DSP, Mikrocontroller und SDR-Basisband |
| Digitaler FIR-Filter | Lineare Phase, reproduzierbares Verhalten | Mehr Rechenaufwand, oft längere Filter | Wenn die Phasenlage besonders wichtig ist |
Für präzise analoge Kerben ist eine robuste Topologie wichtiger als der Wunsch nach dem kleinsten Schaltplan. In der Praxis schneiden einfache Entwürfe nicht immer gut ab, wenn die Flanken scharf und die Dämpfung tief sein sollen. Darum prüfe ich bei analogen Lösungen nicht nur die Zielwerte, sondern auch Toleranzen, Temperaturdrift und die echte Bauteilverfügbarkeit. Danach kommt erst die Feinjustierung, nicht vorher.
- Ich messe zuerst die reale Störfrequenz, statt sie zu raten.
- Ich definiere die notwendige Bandbreite und die minimale Dämpfung.
- Ich prüfe, ob die Sperre vor oder nach dem A/D-Wandler sitzen muss.
- Ich gleiche Phase, Latenz und Dynamik gegen die Systemanforderung ab.
- Ich teste das Design unter Drift, Temperatur und realem Störpegel.
Typische Fehler, die die Wirkung schnell ruinieren
Der häufigste Fehler ist eine falsche Frequenzannahme. Ein Filter, der im Labor sauber wirkt, kann im Feld danebenliegen, wenn die Störung driftet oder sich ihre Spektrallage mit Temperatur, Last oder Taktquelle verschiebt. Dann fällt die Dämpfung nicht einfach etwas schwächer aus, sondern deutlich schlechter. Bei schmalen Kerben reichen schon kleine Abweichungen, um den eigentlichen Störer kaum noch zu treffen.
Ein zweiter Klassiker ist eine zu breite Sperre. Das sieht auf dem Papier sicher aus, frisst aber unnötig Nutzsignal und verschlechtert den Durchlassbereich. Besonders in Modems, Datenübertragung und schmalen Empfangsfenstern kann das mehr schaden als nützen. Wer den Sperrbereich auf Verdacht vergrößert, verschiebt das Problem oft nur.
Auch die Ordnung wird gern überschätzt. Mehr Ordnung bedeutet zwar steilere Flanken, aber nicht automatisch eine bessere Gesamtlösung. Höhere Ordnung kann zu stärkerer Phasenverbiegung, Ringing und empfindlicherem Verhalten bei Bauteiltoleranzen führen. In digitalen Ketten ist das weniger dramatisch, in analogen Stufen aber schnell relevant.
Der letzte große Irrtum ist, einen Filter als Ersatz für saubere Systemtechnik zu behandeln. Wenn ein Empfänger übersteuert, eine Masseführung schlecht ist oder die Abschirmung löchrig bleibt, kann ein Sperrfilter nur Symptome lindern. Er ersetzt keine saubere Front-End-Architektur. Genau deshalb gehören Filter in ein Gesamtbild und nicht in eine isolierte Bastellösung.
Was ich vor dem ersten Entwurf prüfen würde
Wenn ich ein Projekt beginne, notiere ich mir zuerst drei Zahlen: die Störfrequenz, die zulässige Bandbreite und die geforderte Dämpfung. Danach kläre ich, ob das Problem analog, digital oder gemischt gelöst werden muss. Erst wenn diese Punkte sauber sind, lohnt sich die konkrete Schaltung oder der Algorithmus.
Für die Praxis heißt das ganz schlicht: Ein guter Sperrfilter ist kein bloßes Bauteil, sondern eine gezielte Entscheidung über das gesamte Signalverhalten. Wer Frequenzlage, Breite, Dämpfung und Phase gemeinsam betrachtet, bekommt eine Lösung, die im Labor und im Feld funktioniert. Genau das macht den Unterschied zwischen einem theoretisch hübschen und einem wirklich brauchbaren Entwurf.
Wenn ich diese vier Punkte sauber prüfe, wird aus der Filterung kein Zufallsgriff, sondern ein kontrollierter Eingriff in die Signalkette.
